一、修改特征
1、自己创建的零件→实体→特征,特征是可以编辑的。

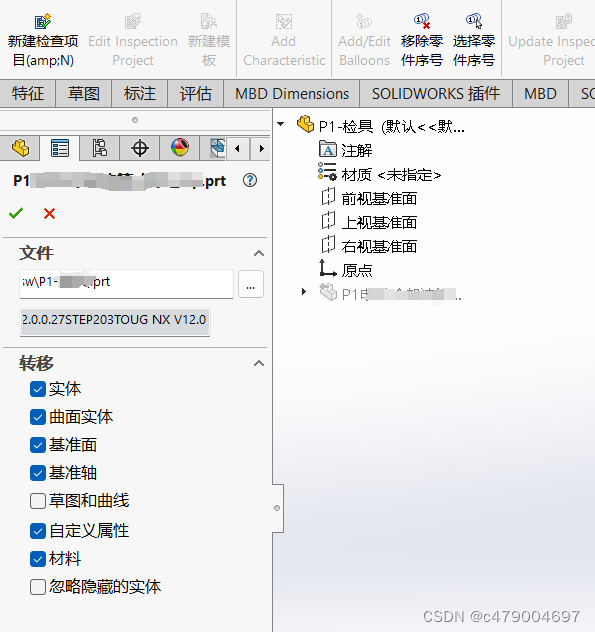

2、打开供应商文件→实体→特征,没有历史特征,是不可以编辑的。

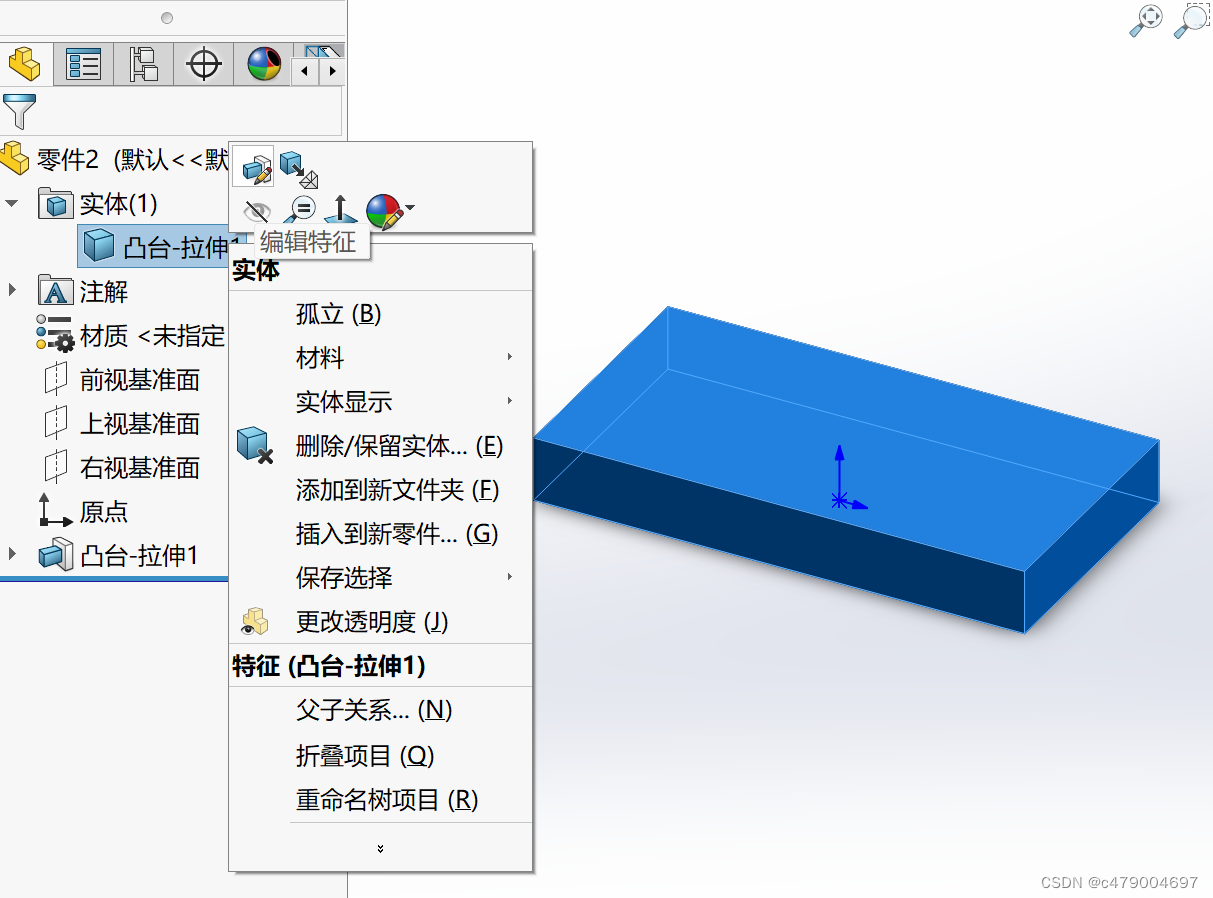

点击编辑特征是这样的
2.1、解决办法:把SolidWorks多实体保存成零件+装配体
2.1.1、选择所有实体→保存实体>>提示:“重建模型错误 分割特征失败。”
2.1.2、选择所有实体→插入到新零件>>所有部件转换成一个整体零件,不可用。
2.1.3、选择单个实体→插入到新零件>>可用,生成工程图纸须调整坐标系,特征还是不可回退编辑。
二、将零件拆分为多个实体
1、插入→参考基准体→基准面
2、插入→特征→分割剪裁工具→基准面→完成
三、重新定向实体
现在零件已拆分为两个实体,下一步是将实体重新定向到所需位置。
1、插入→特征→“移动/复制”
1.1、配合设定1:底面重合+翻转
1.2、配合设定2:距离=10mm
1.3、配合设定3:面与面重合
四、将多实体零件转换回一个实体
使用“凸台-拉伸”特征和“成型到下一面”命令桥接实体之间的间隙
五、已完成修改的零件文件
