一、前言：

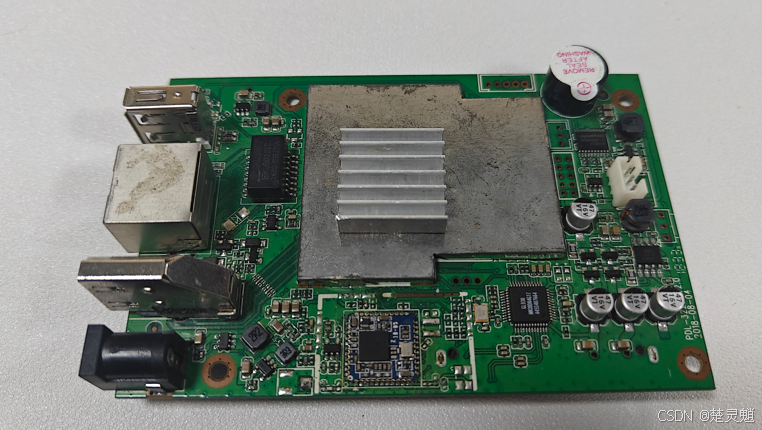

前一阵子在淘宝花29元购买了一块非常神奇的电视盒子的主板：

虽说是电视盒子的主板，但是该有的它都有，首先是处理器方面，它拥有一颗RK3228的处理器，这颗处理器放在现在性能也算看得过去，不管是做NAS还是做一些简单的云存储都够用。然后就是它的RAM，很可惜的是，它的RAM只有一个G，这也让我们能做的事少了很多。再然后就是它的ROM，尽管它只有8个G的ROM，但是它的接口丰富，可以自行扩展。这里就不得不说说它的接口了：

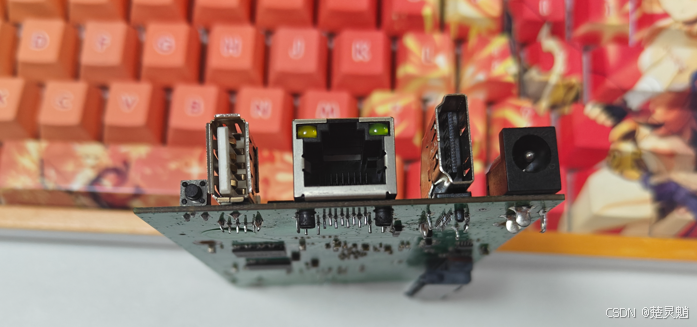

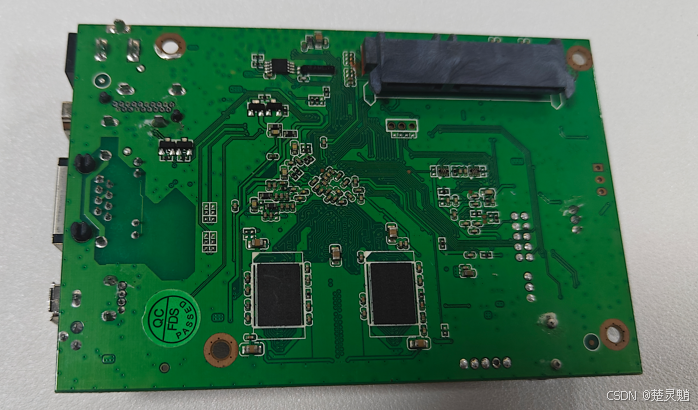

在这块板子的侧面拥有一个USB接口，和一个网口，这里的网口只有百兆，但是也能够满足大部分需求了。最重要的是，因为它本来就是电视盒子的主板，所以自带了一个HDMI的接口，这也可以让我们看到它的视频输出。最后就是它的12V供电接口。然后是背面，它最逆天的地方在于它的背面：

它的背面拥有一个SATA接口，这也让这一块板子的可玩性进一步提升。这个SATA接口可以扩展2.5寸，3.5寸硬盘。并且，不管扩展什么尺寸的硬盘都不需要外接供电，所有的供电都直接走刚才那个12V的接口。但是，因为要接一个SATA的硬盘，所以对电源的要求也比较高，如果要扩展硬盘的话，这里电源至少需要12V 48W。

从上面对这块板子简单的介绍可以看得出来，这块板子的可玩性还是很高的。这里我们就可以为它刷一个armbian系统，将其变为一个轻量化的NAS。在价格方面，这款板子在淘宝的二手价格只需要29元，性价比也是相当高的，但是现在已经买不到了。

那么，现在对本期教程进行说明，这里的这块板子已经买不到了。所以，没买到这块板子的小伙伴可以将这块板子的刷机教程作为一个参考，其它系列的RK板子刷机的流程和这个也非常类似。如果有的小伙伴手里有这块板子，但是买回来就闲置了不知道怎么刷机的，那么就可以看这篇教程。本次教程我会教大家怎么为这块电视盒子主板刷上armbian的操作系统，同时也会教大家如何挂载磁盘。同时这篇教程也会作为我对这块板子的折腾笔记。如果你准备好了，那就让我们开始吧！

二、刷机前的准备

在开始刷机之前，我们需要进行一些准备。

1.刷机使用的数据线

在刷机时，我们需要使用数据线将电脑和板子连接在一起。所以，刷机前的第一步就是准备连接用的数据线。

这里也要分情况讨论，如果你的电脑拥有一个Type-c接口，那么你只需要一根能够传数据的A口线直接将电脑的Type-c接口和板子的USB-A口连接在一起即可。

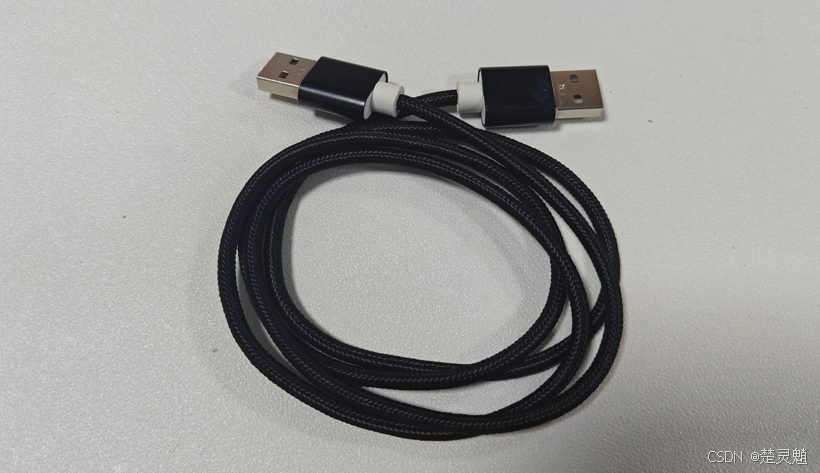

如果你的电脑并没有Type-c接口，那么你需要准备一种很特殊的线，USB-A转USB-A：

就像图中的线一样，你可以看到，它的两头都是USB-A接口，这就可以让我们的板子和电脑连接了。使用USB-A转USB-A的线将电脑的USB-A口连接到板子的USB-A口。当你的电脑能和板子正常连接时，数据线的准备部分就已经完成了。

2.系统镜像文件和引导文件

这里准备时，可以先下载我给的资料，资料中包含了这两种文件和一些刷机会用到的工具：

RK3228刷机资料：https://pan.baidu.com/s/1Ef_4wiA0mTuP3PpYhO7wgQ?pwd=clxm
提取码：clxm

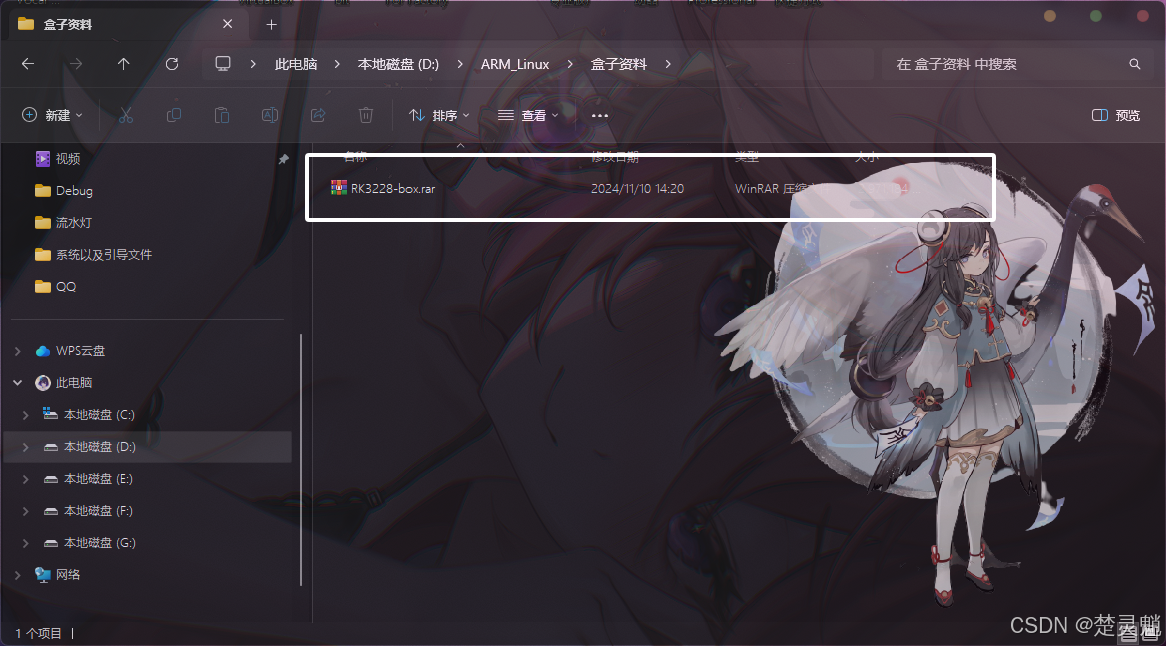

下载完资料以后得到以下压缩文件：

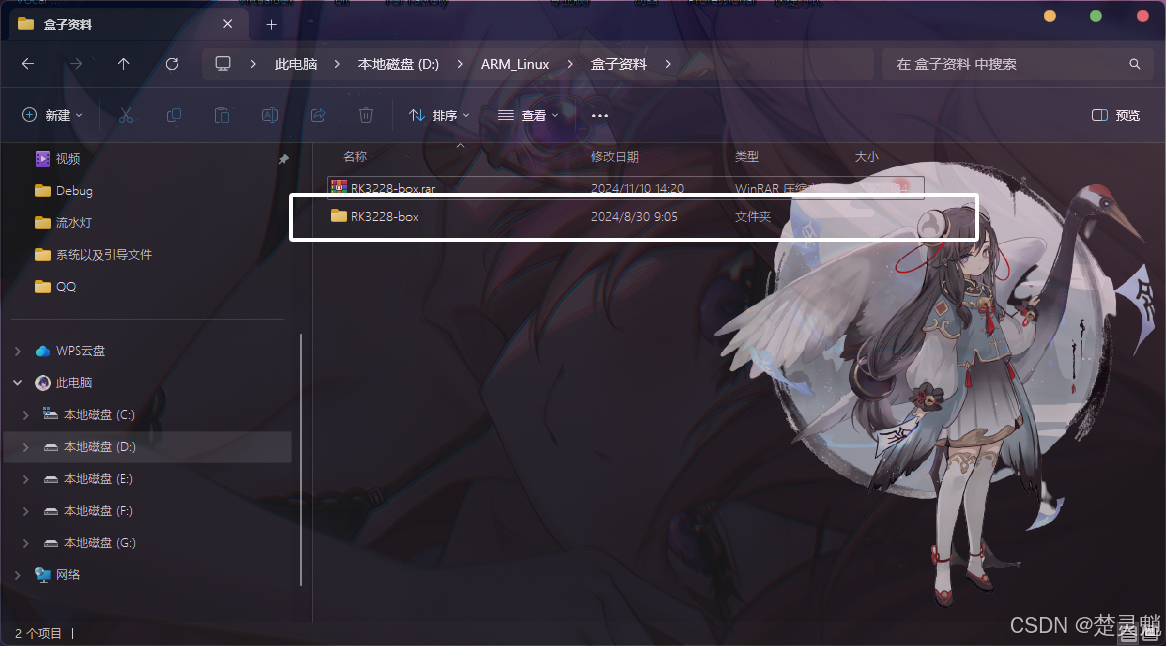

这里我们将压缩包解压，得到下面的文件夹：

这个文件夹下的“系统及引导文件”中就包含了刷机会用到的系统和引导文件。

这里的系统可能会随着时间的推移并且更新，但是这里的引导文件是一直不会变的。这里提供的系统是armbian的24.2的系统：

在24年8月armbian似乎停止了对RK3228芯片的支持，在后续的版本中已经找不到对应的芯片镜像文件了，大家如果想更新的话，还请自行前往armbian的开源地址寻找。

三、系统的刷写：

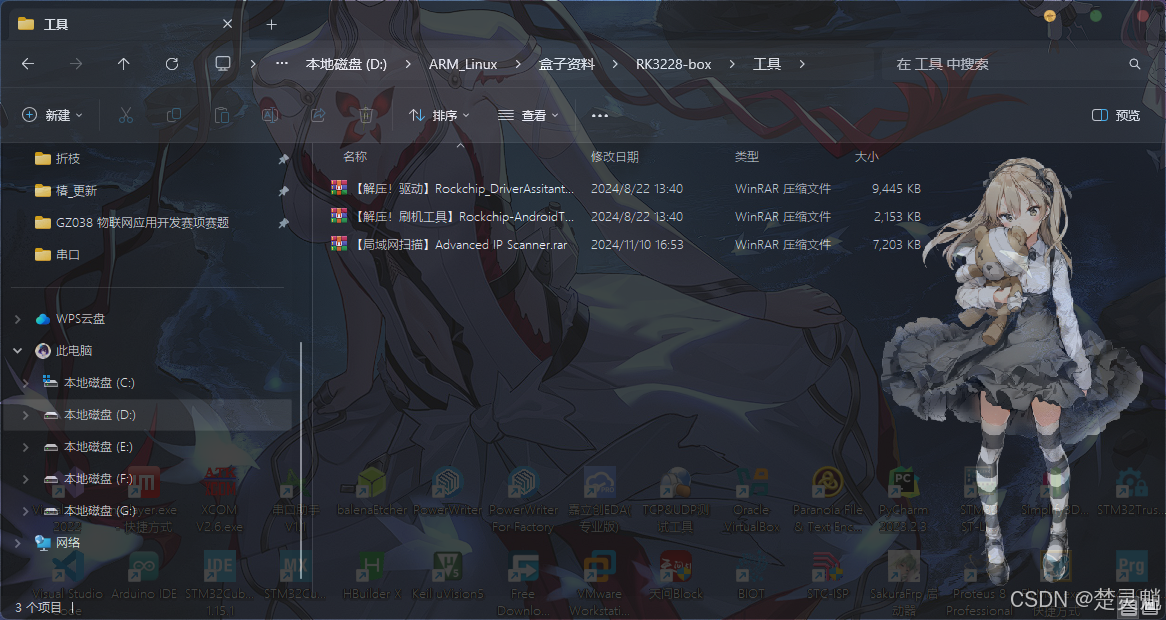

这里在开始刷系统之前，我们需要先安装RK芯片的驱动，这样我们的电脑才能够找到板子。打开我给的资料的“工具”文件夹看到以下文件：

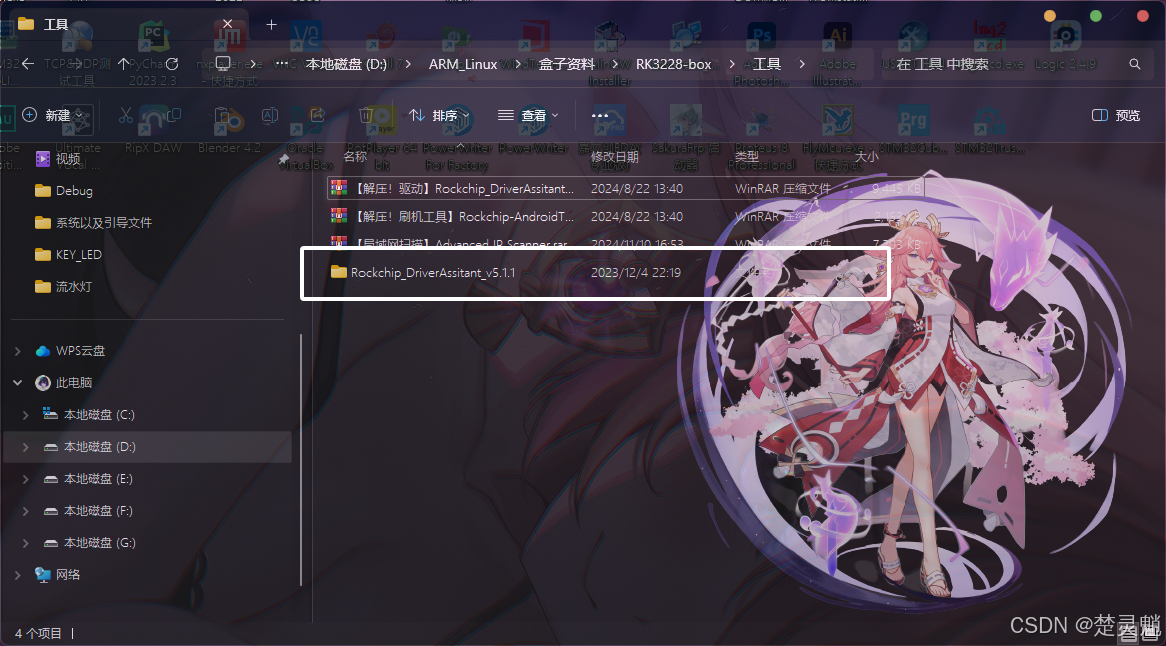

这里我们将驱动相关的压缩包解压，得到下面的文件夹：

进入这个文件夹，我们开始安装驱动：

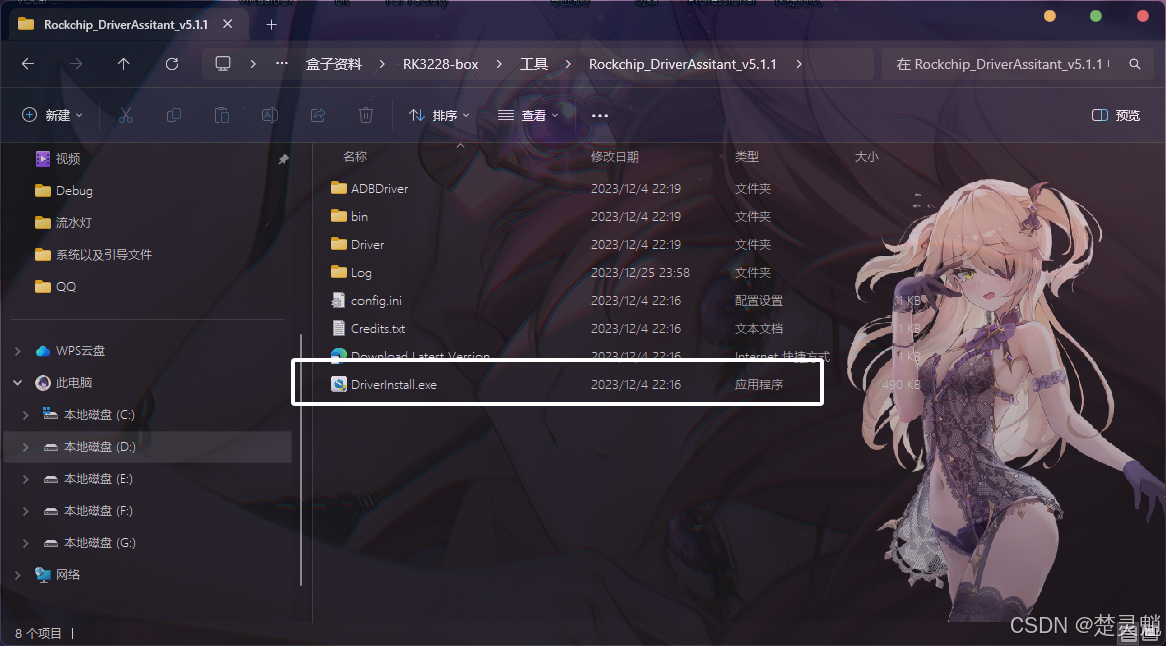

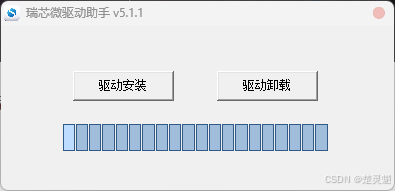

这里点击“DriverInstall.exe”启动驱动安装程序：

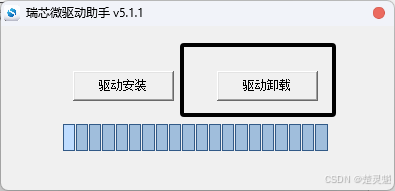

这里不管你之前有没有安装过都先点击“驱动卸载”：

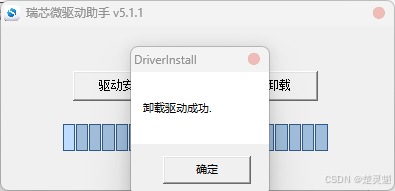

随后就会收到“卸载成功的提示：

随后我们再点击“驱动安装”：

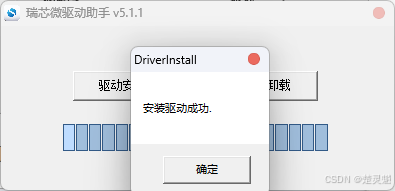

在驱动安装成功以后我们就可以将软件关闭了：

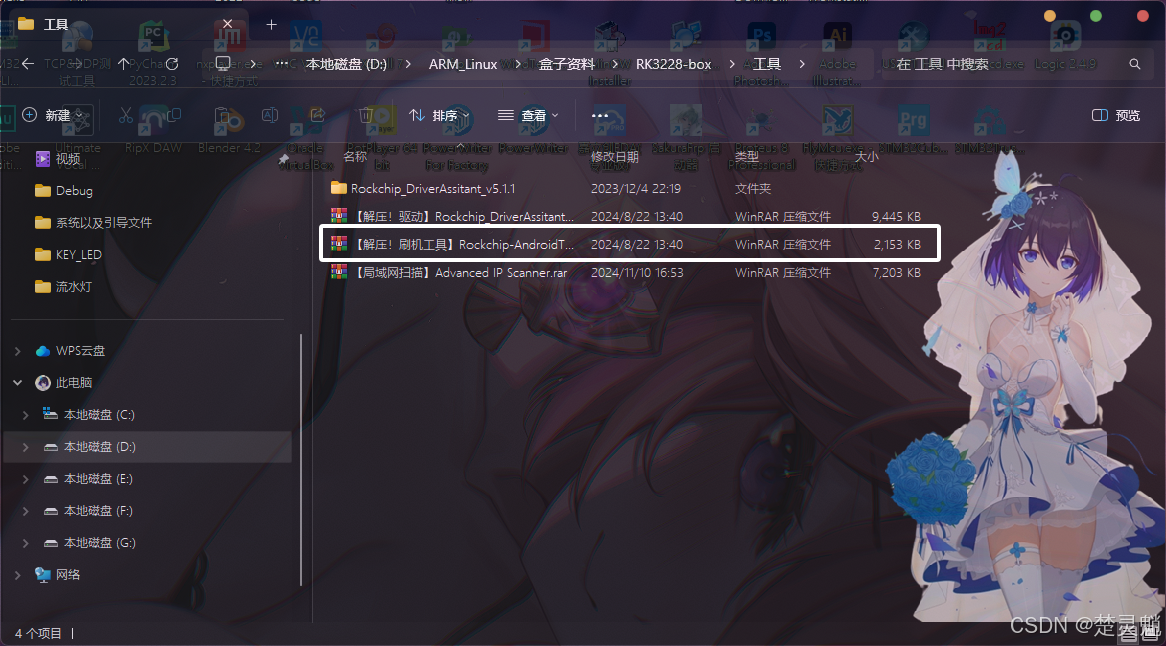

随后我们就可以准备刷机了，首先要将刷机工具相关的压缩包解压：

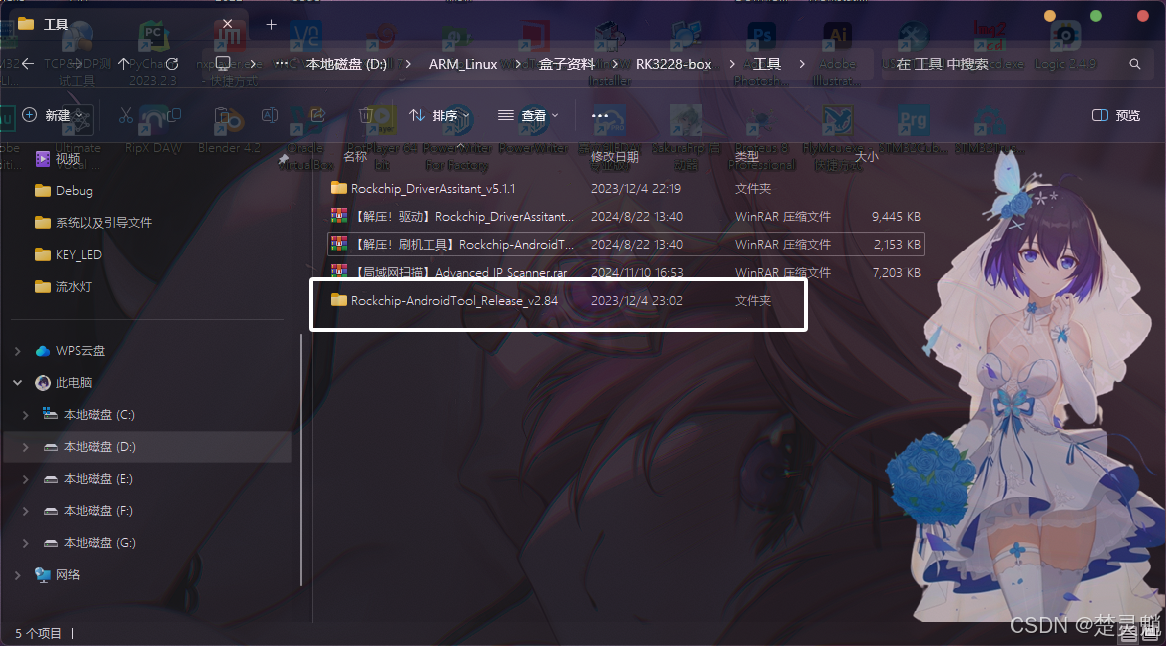

解压以后得到以下文件夹：

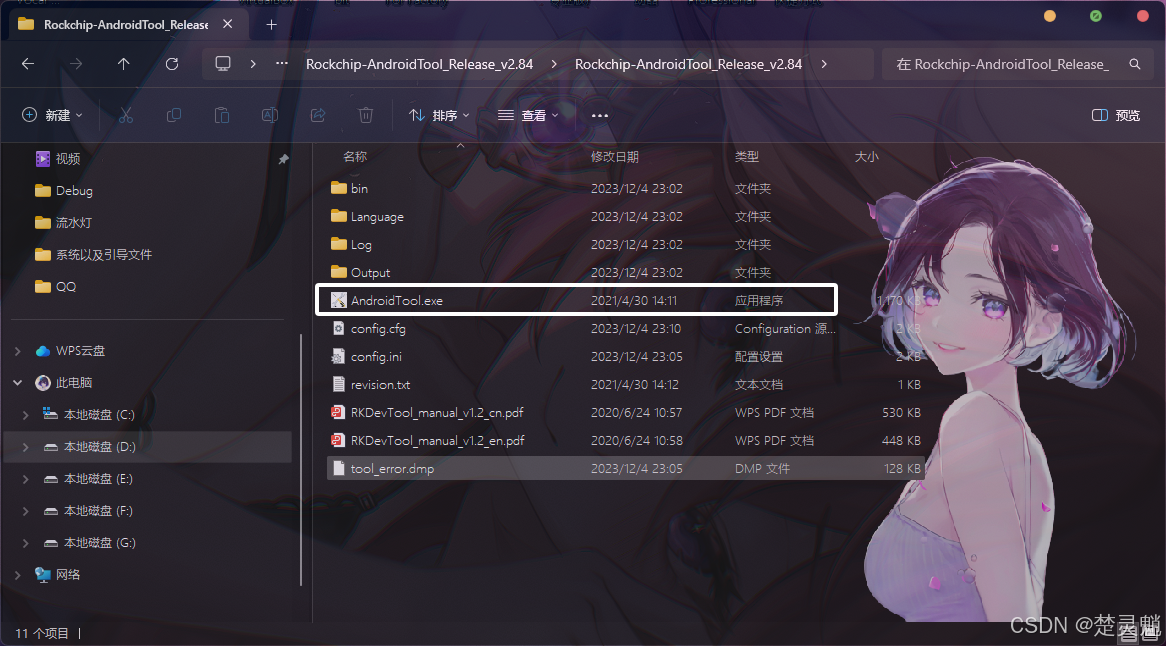

进入这个文件夹，点击“AndroidTool.exe”启动刷机工具：

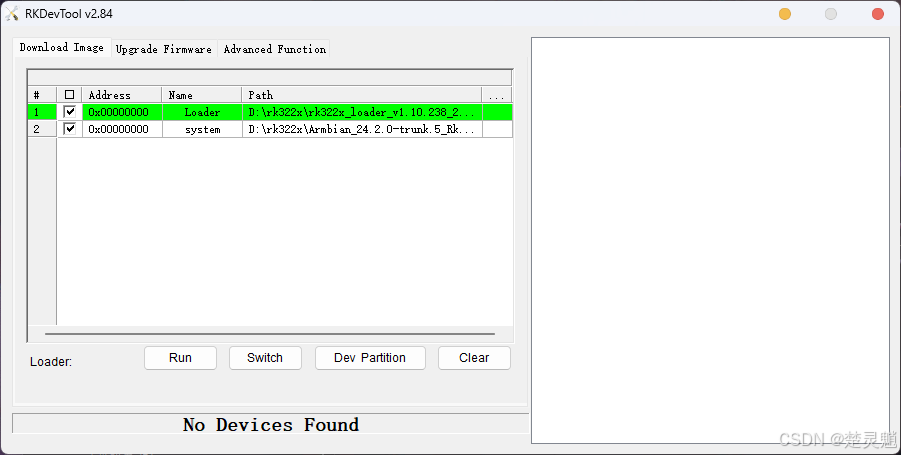

启动刷机工具以后就能看到以下界面了：

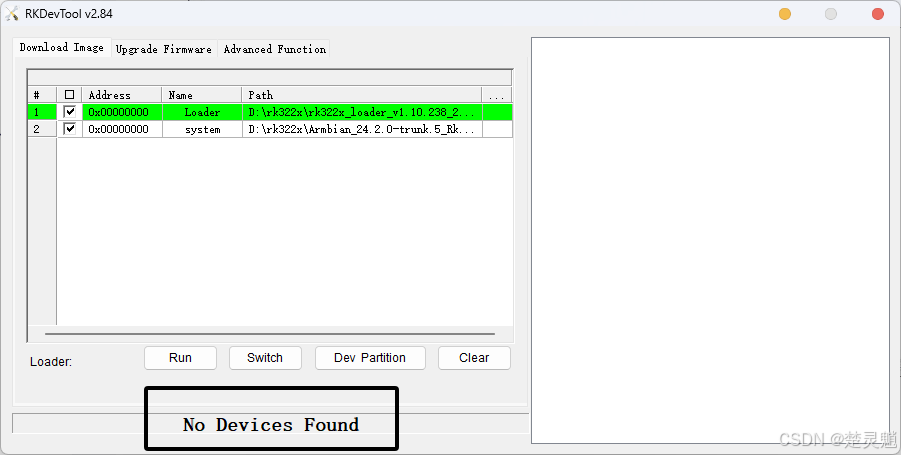

正常的话，刷机工具最下面显示的应该是“No Devices Found”,这也表示我们的设备没有连接，即使连接了我们的设备也没有进入刷机模式:

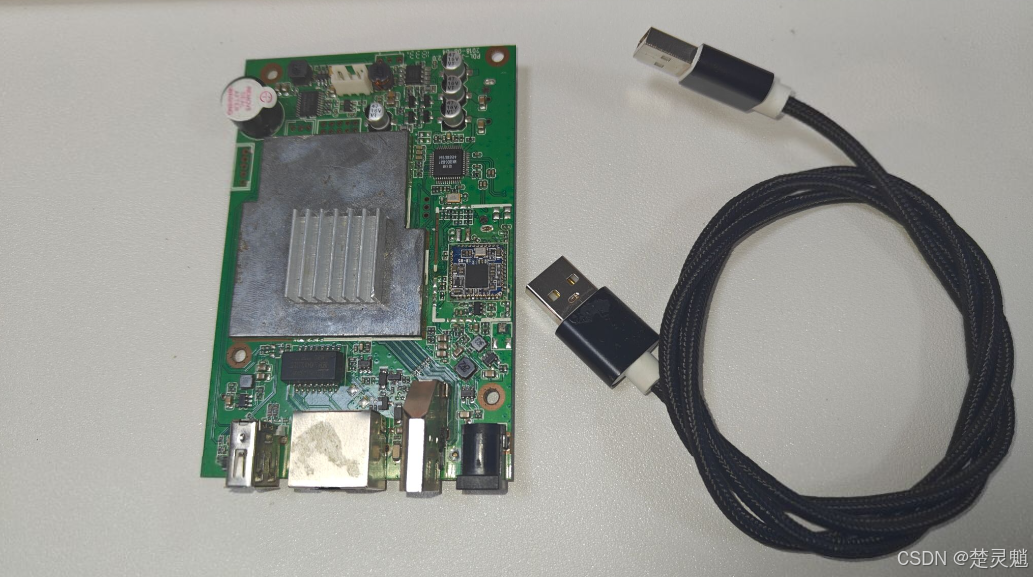

这个时候我们需要拿出我们的板子和我们的刷机数据线：

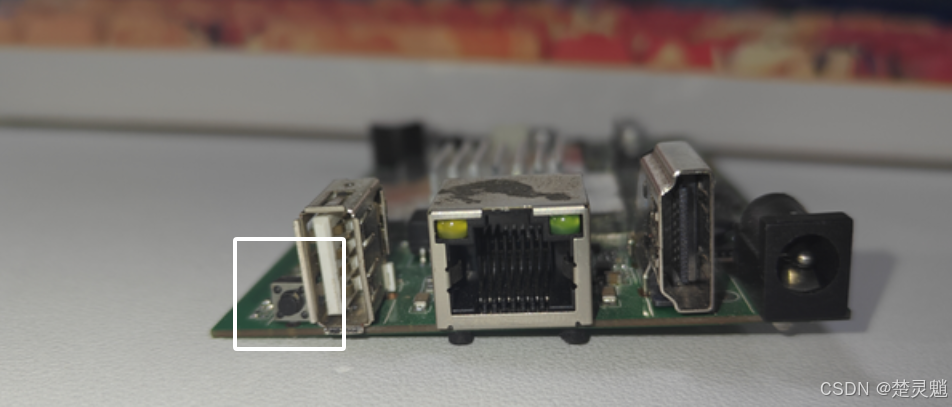

下面的操作可能需要一点技术。这里我们需要按住板子上的这个按键之后再上电：

这里需要注意的是，一定是按住这个再使用USB线连接到电脑，这里的按键是为了让板子进入刷机模式，只有在刷机模式下我们才能对板子的系统进行修改。

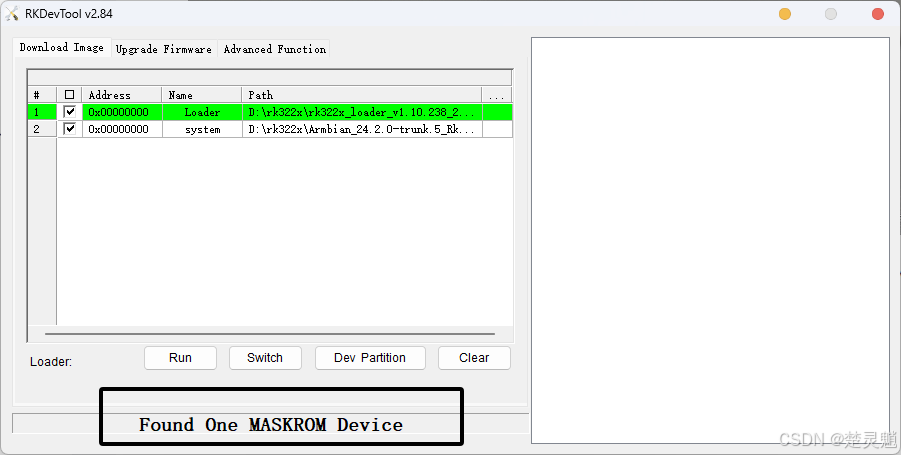

在板子成功连接电脑并且成功就进入刷机模式以后，就能在刷机工具中看到下面的提示了：

这里的提示的大致意思就是“检测到一个MASKROM设备”。如果你在这里提示的是“检测到一个LOADER设备”也不用慌，我们直接点击刷机软件上面的“Adcanced Funotion”：

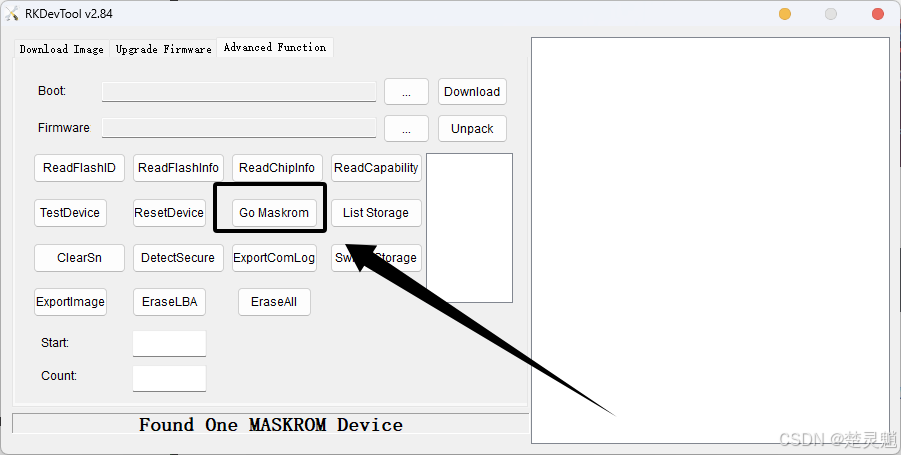

然后再点击“Go Maskrom”：

点击了以后就可以从loader模式切换到maskrom模式了。这里一定要切换到maskrom模式

如果你在这里没有出现这样的字样，首先检查驱动有没有正确安装。在确定驱动已经正确安装以后，再次重复上面的操作。注意这里是按住刷机键再上电，这里上电以后也要一直按着刷机键，直到看到在刷机工具中有这样的提示为止。这样的提示会在你按住刷机键并上电后的5-6秒后出现，如果你反复进行上面的操作但是就是没有出现检测到设备的提示，可能是这块板子已经损坏了。

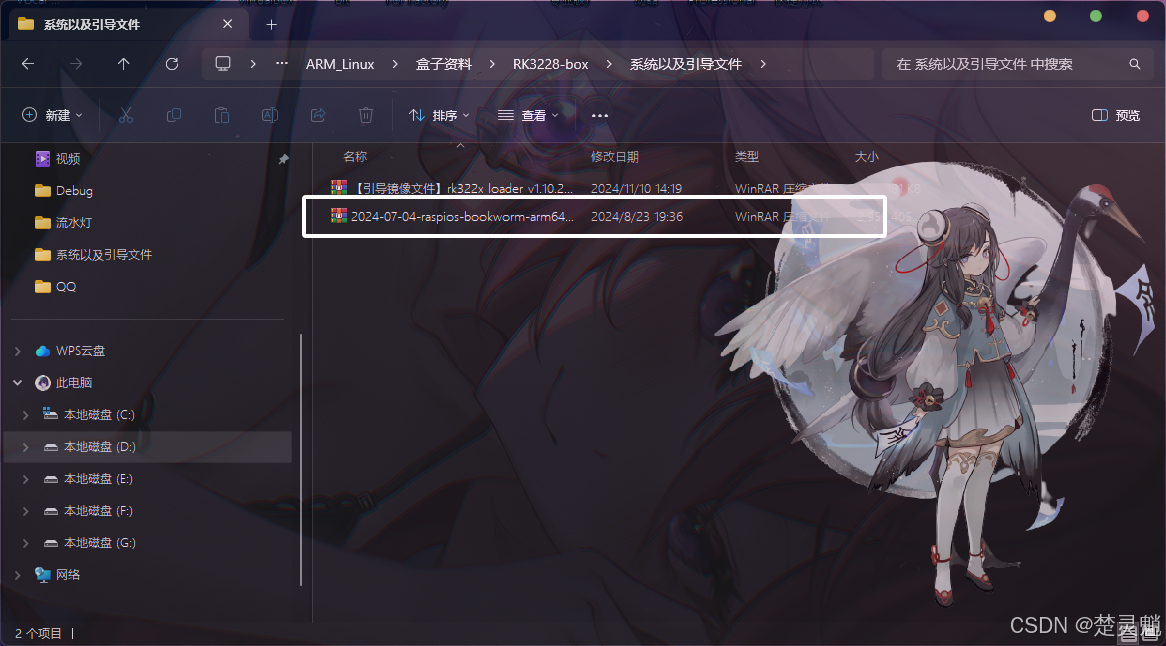

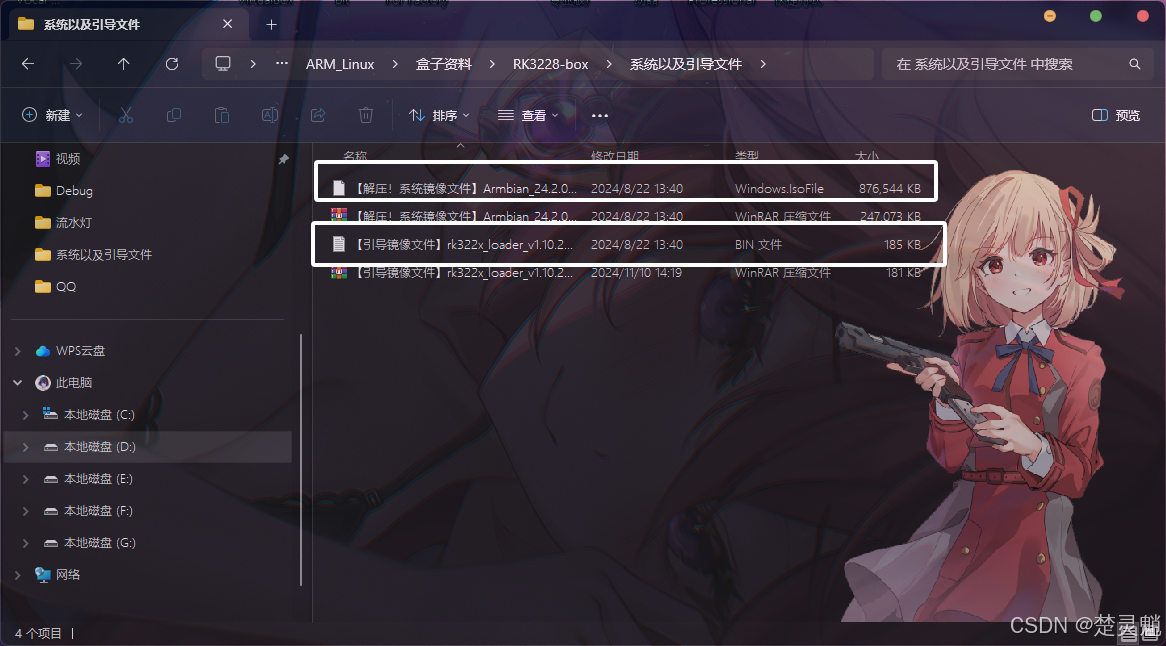

在出现了提示以后，我们就可以开始刷写镜像了。我们首先将系统镜像和引导文件都解压：

这里我们得到的后缀为bin的文件就是引导文件，后缀为img的文件就是系统镜像文件。

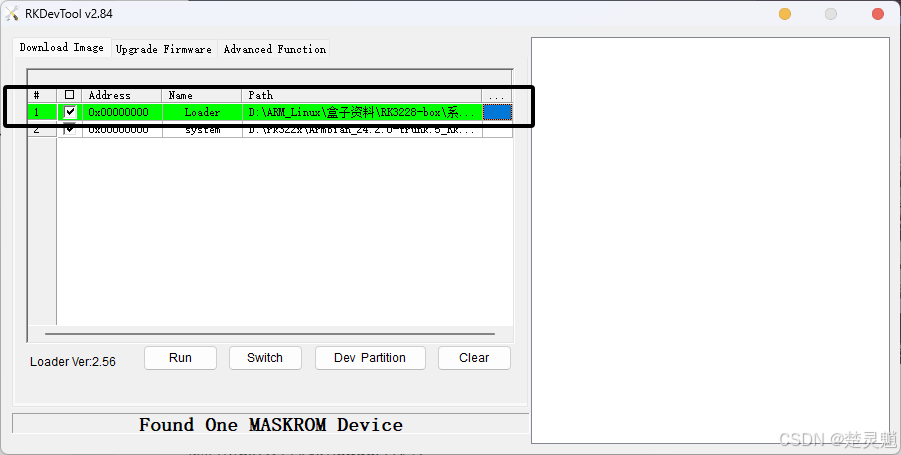

我们将bin文件选进loader分区：

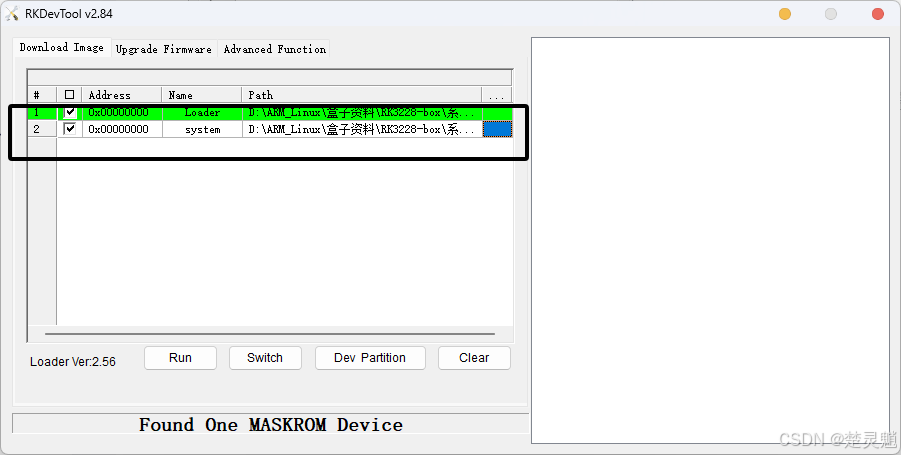

然后将img文件选进system分区：

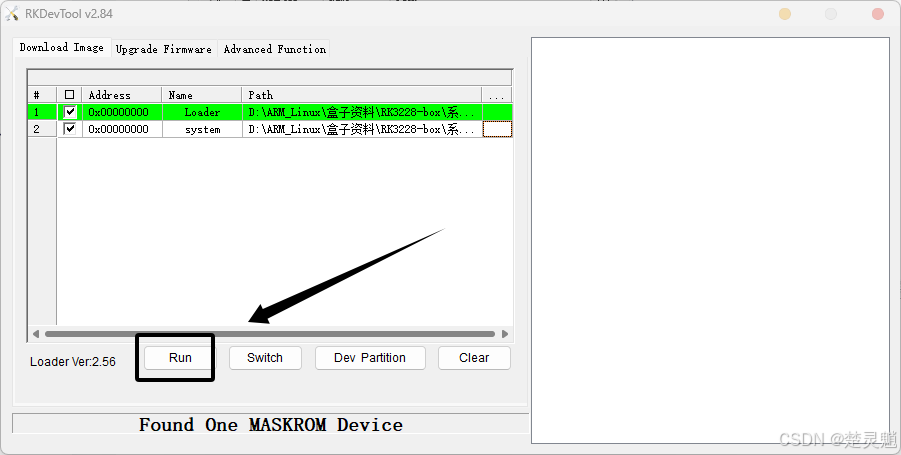

在都选择完成以后，我们就可以点击“run”:

点击run之前，再次确定我们这里的烧录软件下面的状态是连接状态并且我们的loader和system都选择正确。

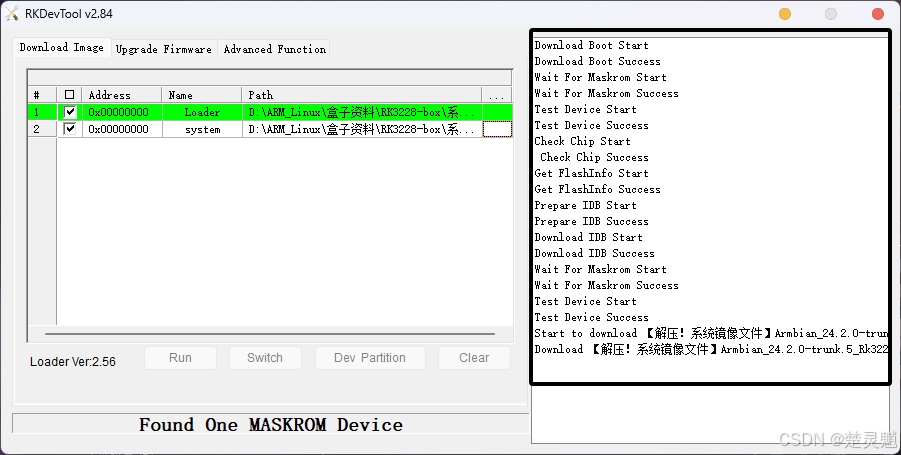

右边出现下面这样的字样就表示刷机已经开始了：

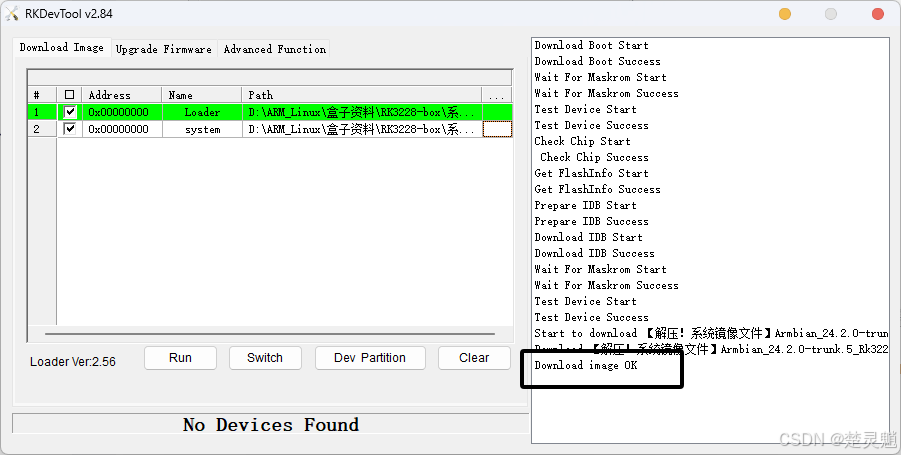

当这里出现“Download image OK”时，这就表示我们的镜像已经下载进去了：

在安装成功以后我们网口的两个灯会亮起。

这里，如果是有屏幕的小伙伴可以直接连接板子的HDMI接口，如果没有屏幕就只能远程了

四、远程armbian

当我们已经向板子中安装好系统以后，我们就可以准备远程板子了。当然你也可以直接使用HDMI连接屏幕。这里我们将板子使用一根网线接在路由器上，然后我们的电脑也要连接路由器的网络，让我们的电脑和板子处于同一个网段下。这里我们再解压工具文件夹中的“内网扫描工具”：

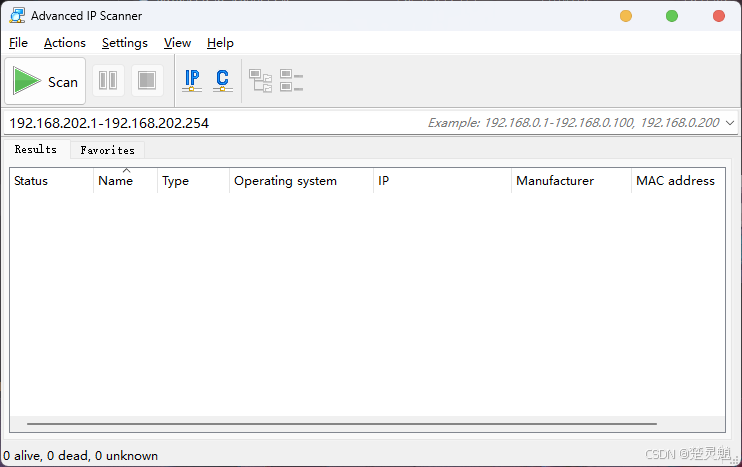

我们直接点击“advanced_ip_scanner.exe”打开IP扫描工具：

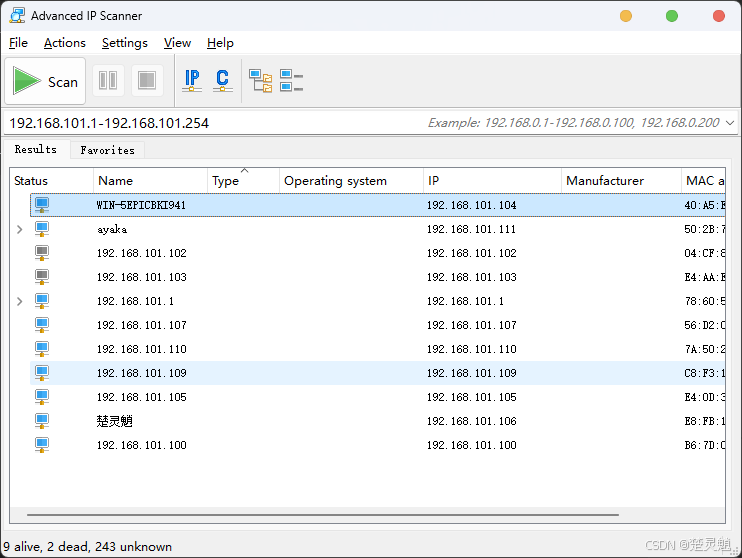

这里大家在进行扫描之前记得将网段修改到自己的网段，我们可以看到，这里已经扫描到了设备：

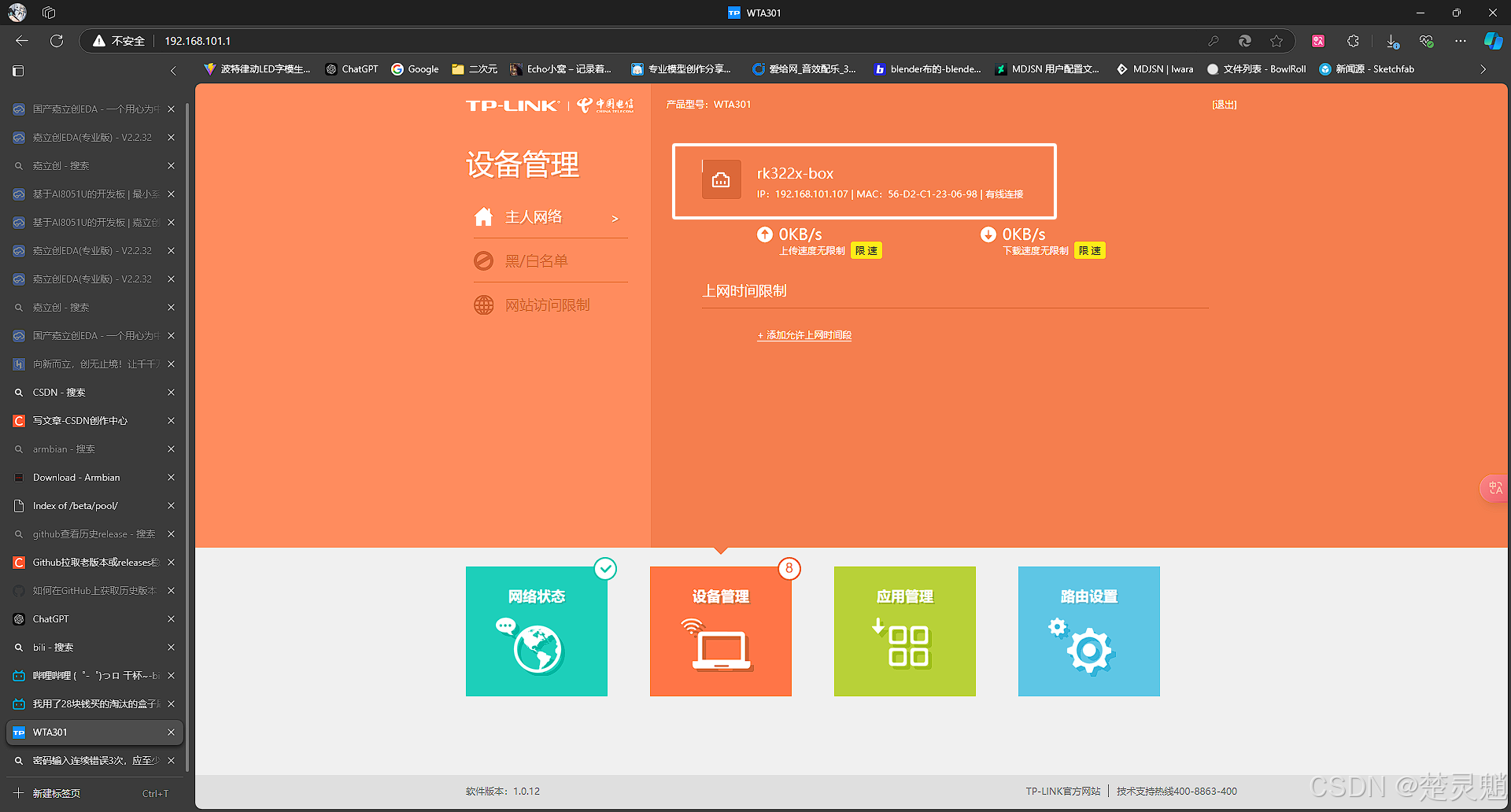

这里大家可以看到，我们扫描出来的设备都是没有名字的，这样我们就不能确定到底哪个设备是我们的板子，这样的话也没办法进行远程。我们这里就需要到路由器的后台界面中查看，登录路由器的后台，我们就可以看到我们板子对应的IP地址了：

然后我们可以对其进行远程，如果你还不知到如何远程一个Linux主机可以看下面的文章：

Linux远程教程：

[Linux]从零开始的Linux的远程方法介绍与配置教程_linux远程另一台linux-CSDN博客

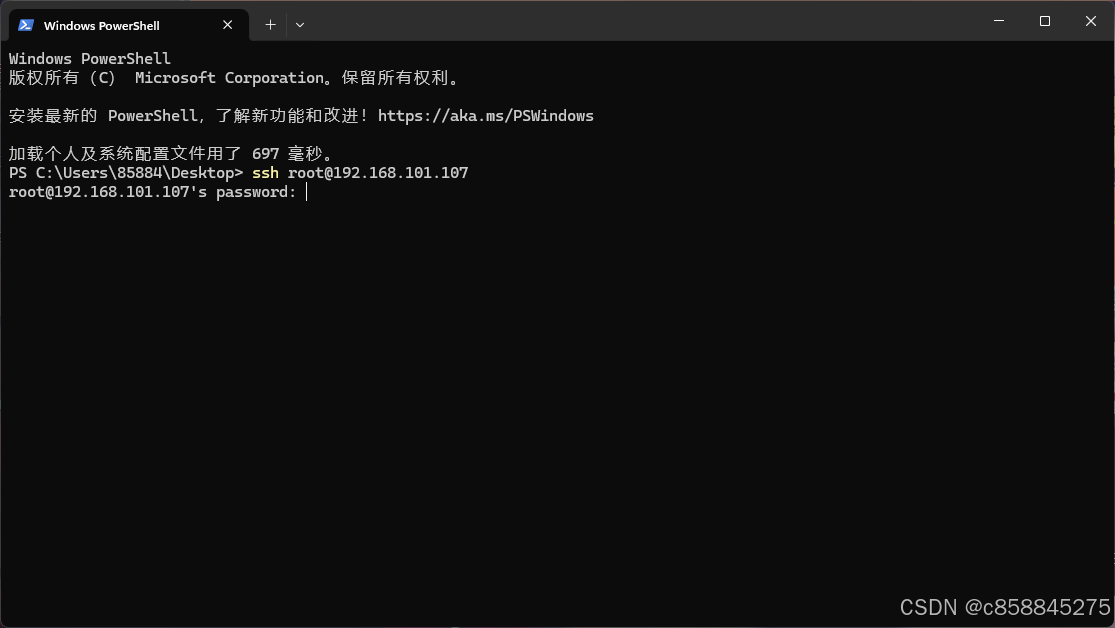

这里我们使用powershell进行远程：

这里的密码我们直接输入armbian的默认密码“1234”即可：

接着这里需要我们重新设置一下密码，我们输入密码回车即可：

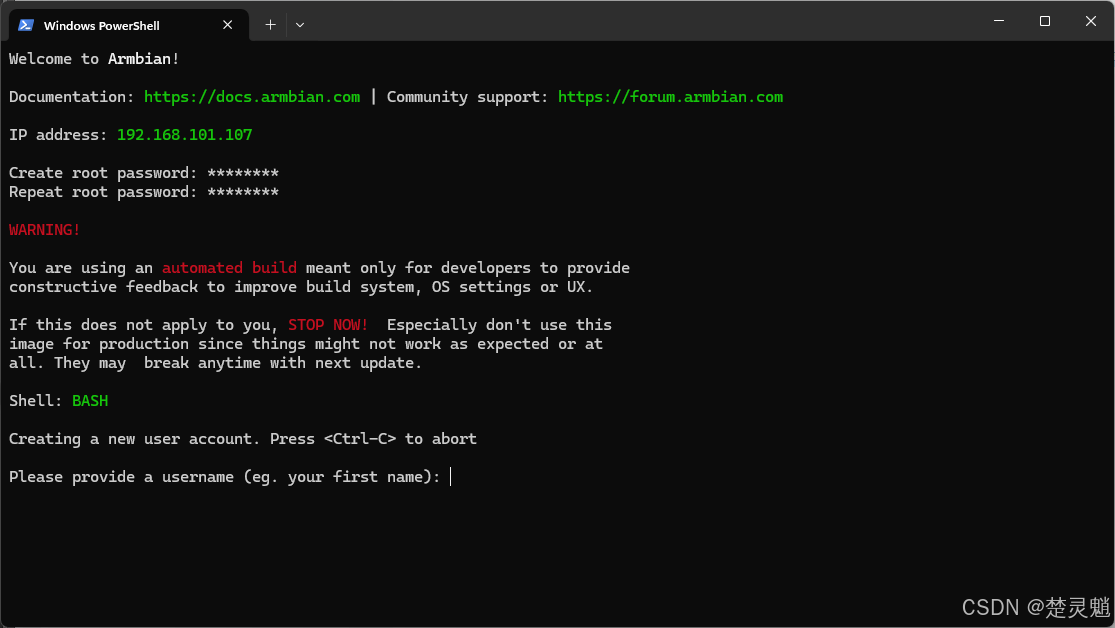

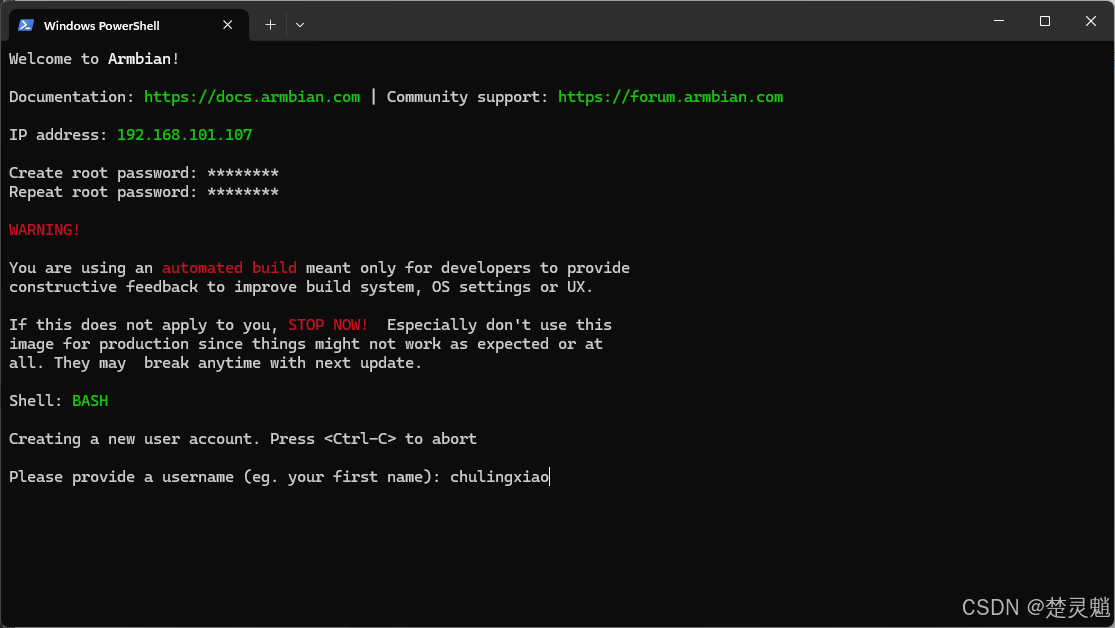

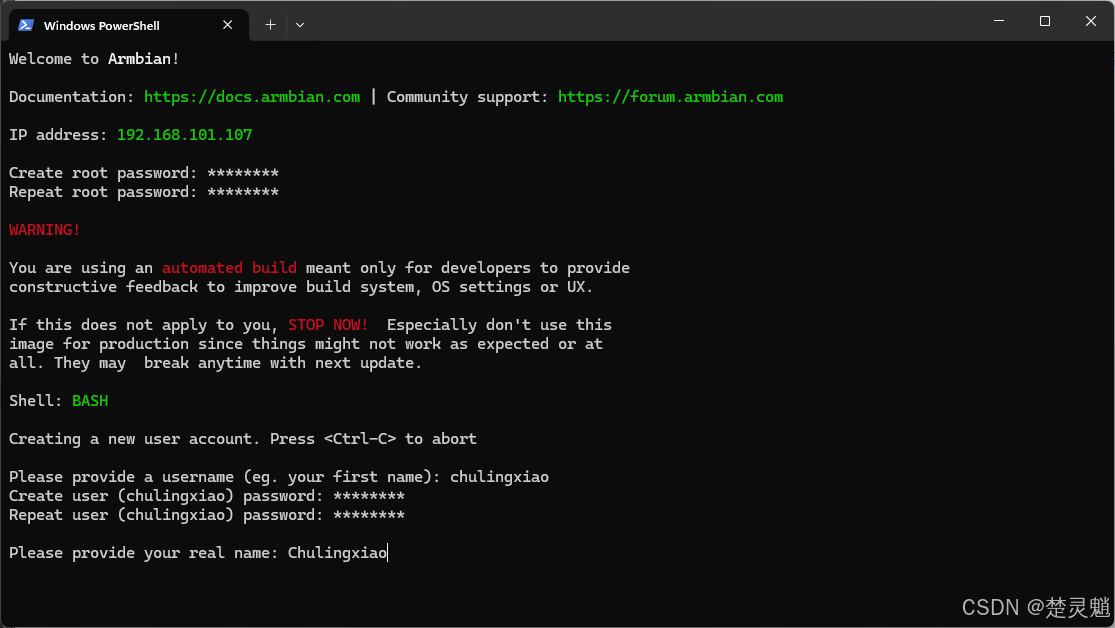

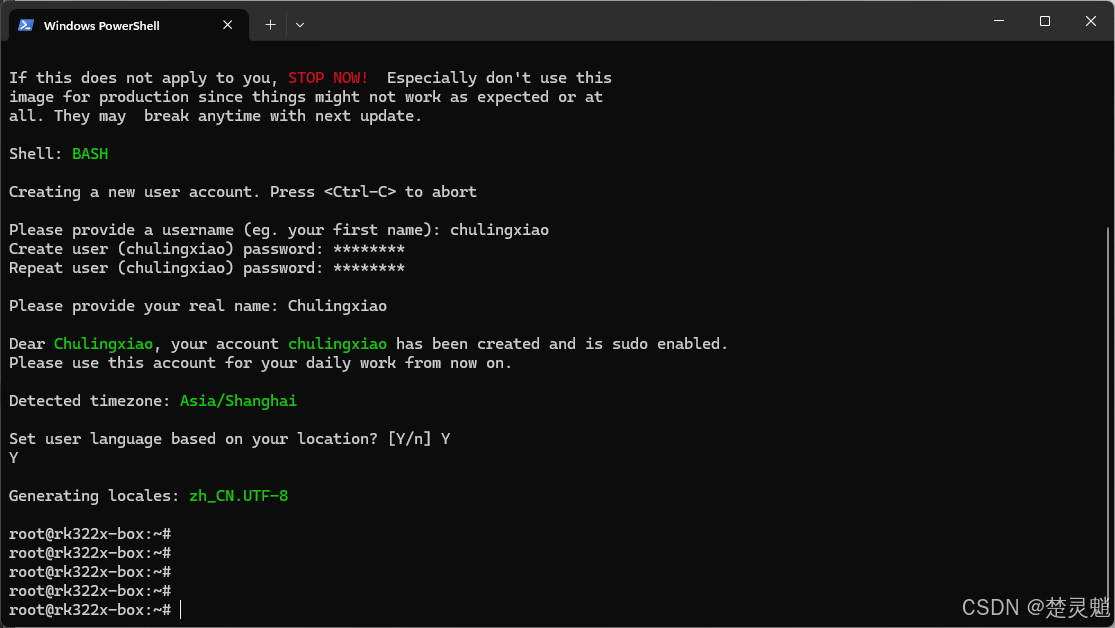

这里需要我们输入一个用户名：

再为这个用户设置一个密码：

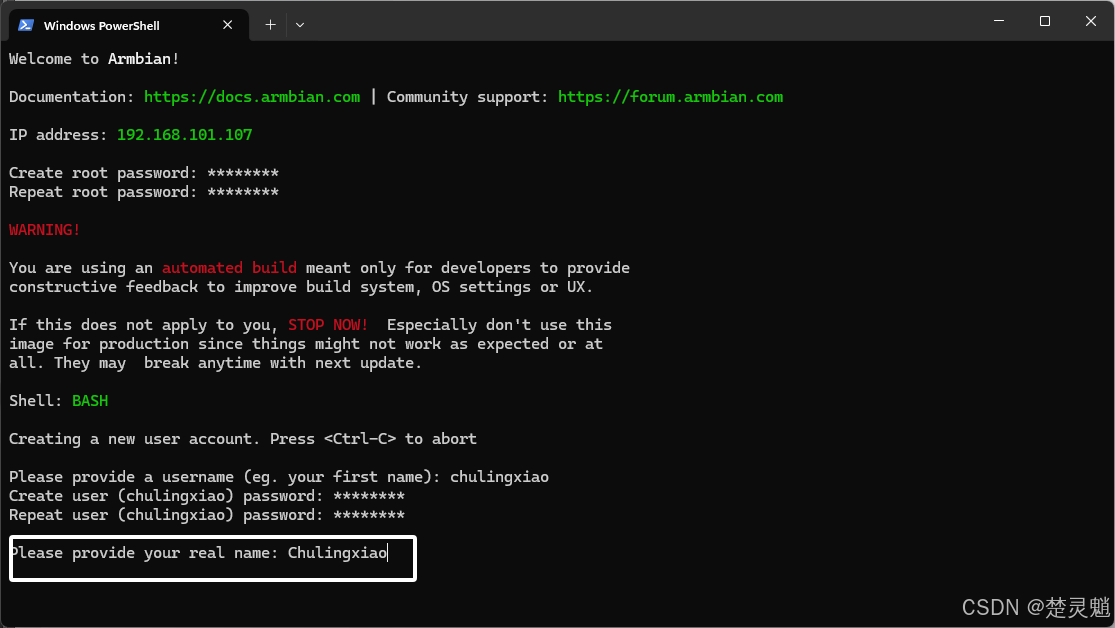

这里需要我们输入一个名字，大家自行输入即可：

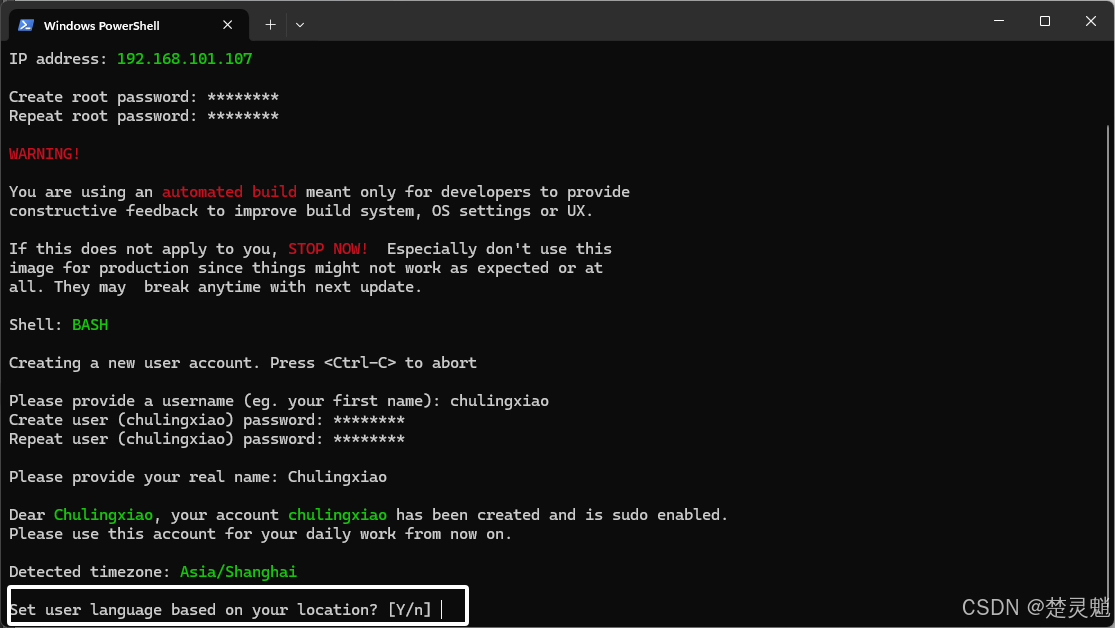

下面是在询问我们要不要根据我们的位置设置语言，这里我们输入Y回车：

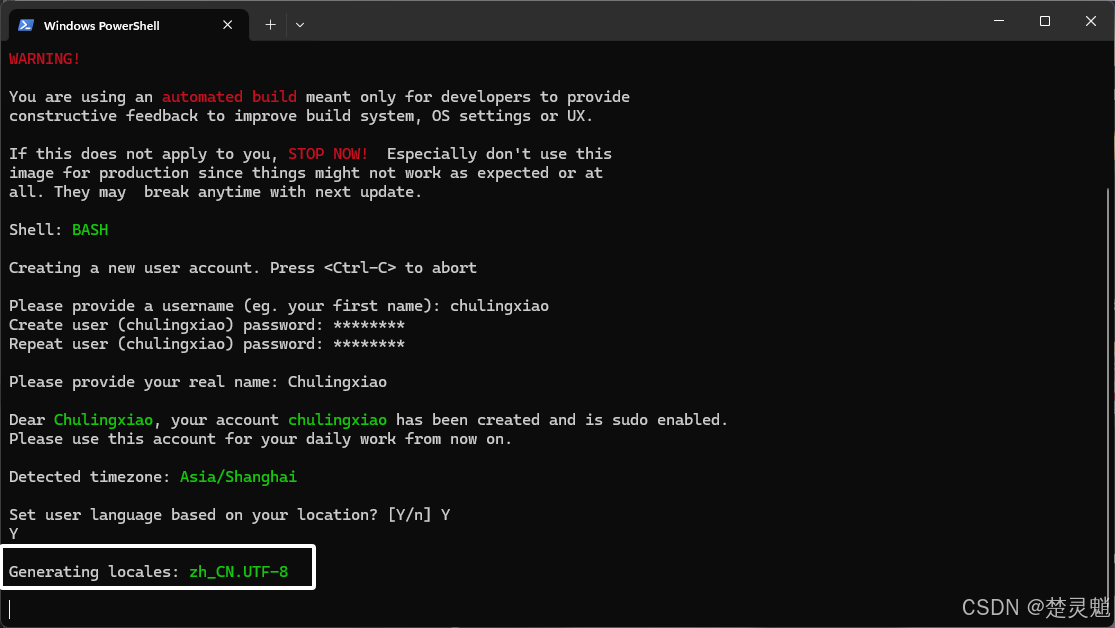

这里可以看到我们的语言已经被设置为了中文并且编码为UTF-8编码：

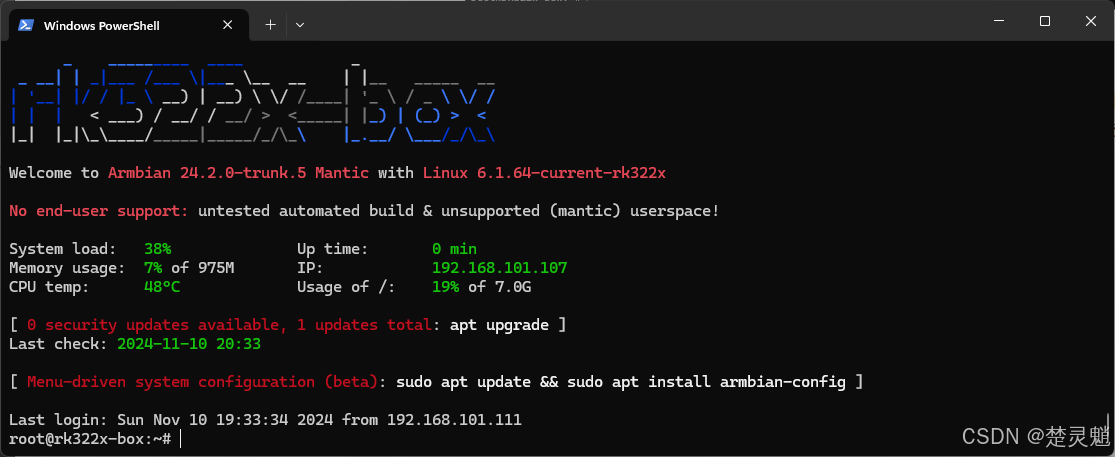

我们可以看到这里已经登录进来了：

五、挂载磁盘

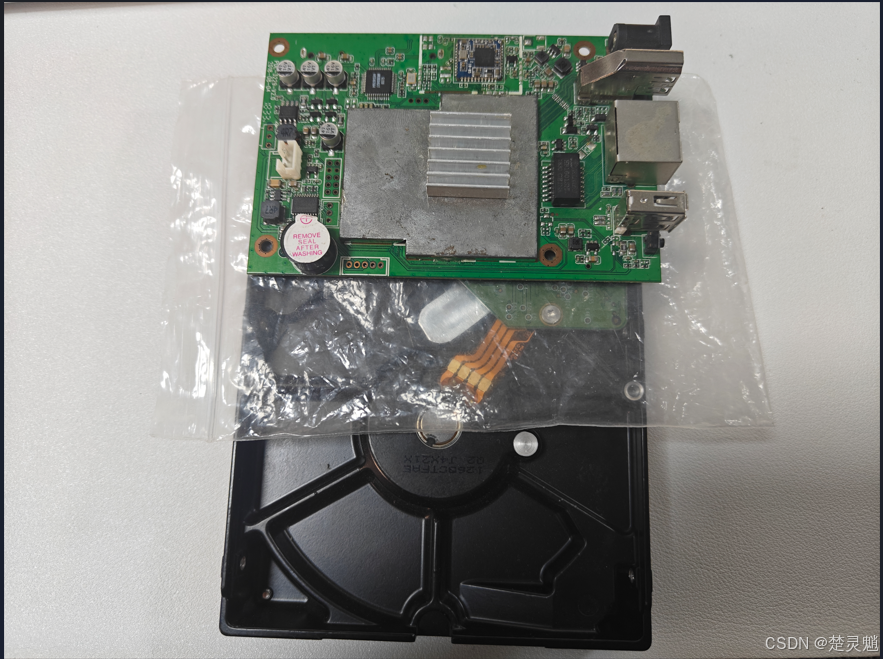

因为在我们的板子上是有一个sata接口了，这也可以让我们直接接一个sata接口的硬盘，这里我选择的是500G的3.5寸sata硬盘，因为是机械硬盘，所以电源必须要强劲，这里给板子的供电电源最好再48W以上。我们在接硬盘时，需要先将板子关机再插硬盘。硬盘插好以后，就是图中的样子了，这里我们注意硬盘和板子之间加一层隔离的，防止短路：
