基于西门子S7-200 PLC和组态王的3泵恒压供水系统控制：梯形图程序解析、接线图原理图和IO分配，组态画面详解，基于西门子S7-200 PLC和组态王的泵恒压供水系统控制及其梯形图程序、接线图、I

基于西门子S7-200 PLC和组态王组态3泵恒压供水系统控制
带解释的梯形图程序，接线图原理图图纸，io分配，组态画面

ID:2251664574297458

Holly123~

在本篇文章中，我们将介绍基于西门子S7-200 PLC和组态王组态的3泵恒压供水系统控制。通过给出解释的梯形图程序、接线图原理图和IO分配以及组态画面，我们将详细阐述该系统的工作原理和控制方式。

首先，我们将对该系统的硬件组成进行介绍。基于西门子S7-200 PLC的3泵恒压供水系统包括三个水泵、PLC控制器、压力传感器、变频器以及触摸屏HMI。其中，PLC控制器作为系统的核心，负责接收来自压力传感器的信号，并根据预设的压力设定值，控制三个水泵的启停以及变频器的频率调节。

接下来，我们将详细解释梯形图程序的设计。梯形图程序是PLC控制器的编程语言，它由一系列的逻辑和功能块组成。在我们的系统中，梯形图程序主要包括三个部分：压力控制逻辑、泵控制逻辑和变频控制逻辑。

首先，压力控制逻辑负责监测系统的压力状态并进行调节。它通过读取压力传感器的信号，与预设的设定值进行比较，根据比较结果来控制水泵和变频器的运行状态。当系统压力低于设定值时，该逻辑会启动相应的水泵以及调节变频器的频率，以增加供水流量；当系统压力高于设定值时，则会停止水泵以及减小变频器的频率，以降低供水流量。

接着，泵控制逻辑负责控制每个水泵的启停操作。它通过读取水泵的状态信号，判断当前水泵的运行状态，并根据需要启动和停止相应的水泵。同时，它还会监测每个水泵的运行时间和故障状态，以便及时进行维护和修理。

最后，变频控制逻辑负责调节变频器的频率，以实现对水泵的流量控制。它通过读取变频器的输出信号，并与预设的设定值进行比较，来调节变频器的频率。通过调节变频器的频率，可以实现对水泵转速的精确控制，从而达到恒压供水的目标。

除了梯形图程序，我们还将提供接线图原理图和IO分配表，以便更好地理解系统的电路连接和信号传输。接线图原理图将展示PLC控制器、水泵、压力传感器和变频器之间的连接关系，帮助读者了解各个组件之间的工作原理。而IO分配表则详细列出了各个输入输出信号的分配情况，方便读者进行系统的调试和维护。

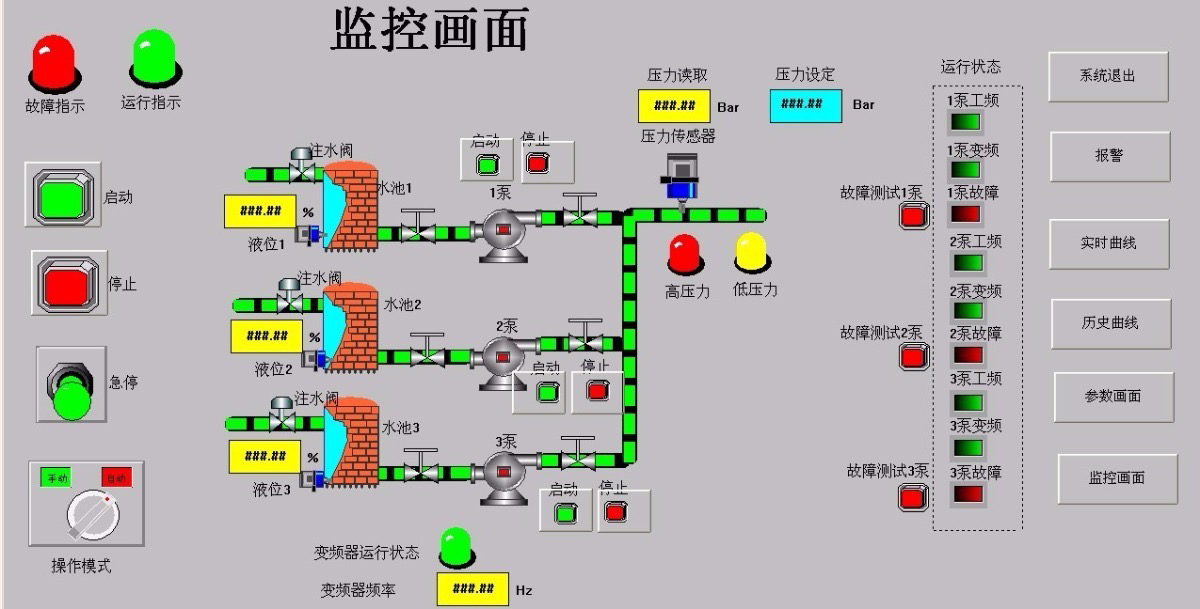

最后，我们还将提供组态画面，用于人机界面(HMI)的展示。组态画面通过触摸屏显示系统的运行状态和参数设定，为操作人员提供直观的控制界面。通过组态画面，操作人员可以监测系统的压力、水泵的状态以及变频器的频率，进行必要的调整和操作。

总之，基于西门子S7-200 PLC和组态王组态的3泵恒压供水系统控制是一种高效、可靠且精确的供水控制方式。通过梯形图程序、接线图原理图、IO分配以及组态画面的详细介绍，读者可以全面了解该系统的工作原理和控制方式，并能够在实际应用中进行相应的调试和维护工作。通过本文的介绍，我们希望能够为读者提供一份实用而具有技术深度的参考材料，使他们在相关领域取得更好的成果。
