一、什么是SVG

可缩放矢量图形是基于可扩展标记语言（标准通用标记语言的子集），用于描述二维矢量图形的一种图形格式。它由万维网联盟SVG 于 2003 年 1 月 14 日成为 W3C 推荐标准。

SVG 指可伸缩矢量图形 (Scalable Vector Graphics)

SVG 用于定义用于网络的基于矢量的图形

SVG 使用 XML 格式定义图形

SVG 图像在放大或改变尺寸的情况下其图形质量不会有损失

SVG 是万维网联盟的标准

SVG 与诸如 DOM 和 XSL 之类的 W3C 标准是一个整体

二、SVG的优势

在 2003 年一月，SVG 1.1 被确立为 W3C 标准。

参与定义 SVG 的组织有：太阳微系统、Adobe、苹果公司、IBM 以及柯达。

与其他图像格式相比，使用 SVG 的优势在于：

SVG 可被非常多的工具读取和修改（比如记事本）

SVG 与 JPEG 和 GIF 图像比起来，尺寸更小，且可压缩性更强。

SVG 是可伸缩的

SVG 图像可在任何的分辨率下被高质量地打印

SVG 可在图像质量不下降的情况下被放大

SVG 图像中的文本是可选的，同时也是可搜索的（很适合制作地图）

SVG 可以与 Java 技术一起运行

SVG 是开放的标准

SVG 文件是纯粹的 XML

SVG 的主要竞争者是 Flash。

与 Flash 相比，SVG 最大的优势是与其他标准（比如 XSL 和 DOM）相兼容。而 Flash 则是未开源的私有技术。

三、浏览器支持情况

Internet Explorer 9、Firefox、Opera、Chrome 以及 Safari 支持内联 SVG。

四、在HTML页面中嵌入SVG

在 HTML5 中，能够将 SVG 元素直接嵌入 HTML 页面中：

<!DOCTYPE html>
<html>
    <body>

        <svg xmlns="http://www.w3.org/2000/svg" version="1.1" height="190">
            <polygon points="100,10 40,180 190,60 10,60 160,180"
                style="fill:lime;stroke:purple;stroke-width:5;fill-rule:evenodd;" />
        </svg>

    </body>
</html>

五、SVG简单实用方法

SVG 有一些预定义的形状元素，可被开发者使用和操作：

矩形 <rect>
圆形 <circle>
椭圆 <ellipse>
线 <line>
折线 <polyline>
多边形 <polygon>
路径 <path>

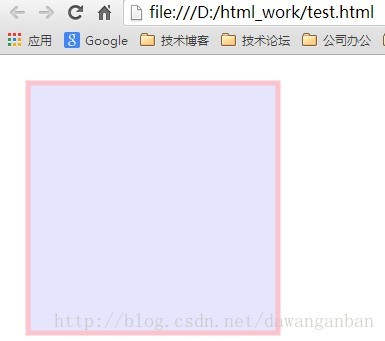

我们来看看矩形的例子

<!DOCTYPE html>
<html>
    <body>

        <svg xmlns="http://www.w3.org/2000/svg" version="1.1" width="100%" height="100%">
            <rect x="20" y="20" width="250" height="250"
                style="fill:blue;stroke:pink;stroke-width:5;
                fill-opacity:0.1;stroke-opacity:0.9"/>
        </svg>

    </body>
</html>

x 属性定义矩形的左侧位置（例如，x="0" 定义矩形到浏览器窗口左侧的距离是 0px）
y 属性定义矩形的顶端位置（例如，y="0" 定义矩形到浏览器窗口顶端的距离是 0px）
CSS 的 fill-opacity 属性定义填充颜色透明度（合法的范围是：0 - 1）
CSS 的 stroke-opacity 属性定义笔触颜色的透明度（合法的范围是：0 - 1）

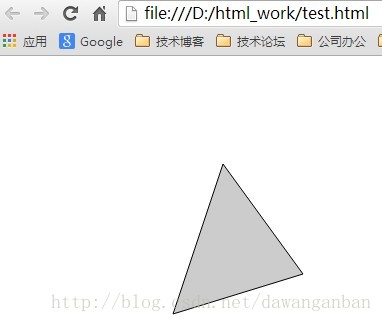

我们上面用的是<polygon>标签，用该标签可以创建含有不少于三个边的图形

<!DOCTYPE html>
<html>
    <body>

        <svg width="100%" height="100%" version="1.1"
            xmlns="http://www.w3.org/2000/svg">

            <polygon points="220,100 300,210 170,250"
                style="fill:#cccccc;
                stroke:#000000;stroke-width:1"/>

        </svg>
    </body>
</html>

上面分别定义了三个点的坐标，然后定义了线条的颜色以及填充方式

六、SVG一个实例演示

源代码：

<!DOCTYPE html>
<html>
    <body>
    <svg width="100%" height="100%" version="1.1"
    xmlns="http://www.w3.org/2000/svg">

        <rect id="rec" x="300" y="100" width="300" height="100" style="fill:lime">
        <animate attributeName="x" attributeType="XML" begin="0s" dur="6s" fill="freeze" from="300" to="0"/>
        <animate attributeName="y" attributeType="XML" begin="0s" dur="6s" fill="freeze" from="100" to="0"/>
        <animate attributeName="width" attributeType="XML" begin="0s" dur="6s" fill="freeze" from="300" to="800"/>
        <animate attributeName="height" attributeType="XML" begin="0s" dur="6s" fill="freeze" from="100" to="300"/>
        <animateColor attributeName="fill" attributeType="CSS" from="lime" to="red" begin="2s" dur="4s" fill="freeze"/>
        </rect>

        <g transform="translate(100,100)">
        <text id="TextElement" x="0" y="0" style="font-family:Verdana;font-size:24; visibility:hidden"> It's SVG!
        <set attributeName="visibility" attributeType="CSS" to="visible" begin="1s" dur="5s" fill="freeze"/>
        <animateMotion path="M 0 0 L 100 100" begin="1s" dur="5s" fill="freeze"/>
        <animateColor attributeName="fill" attributeType="CSS" from="red" to="blue" begin="1s" dur="5s" fill="freeze"/>
        <animateTransform attributeName="transform" attributeType="XML" type="rotate" from="-30" to="0" begin="1s" dur="5s" fill="freeze"/>
        <animateTransform attributeName="transform" attributeType="XML" type="scale" from="1" to="3" additive="sum" begin="1s" dur="5s" fill="freeze"/>
        </text>
        </g>

    </svg>

    </body>
</html>
