TFT液晶屏显示原理

1.液晶显示原理

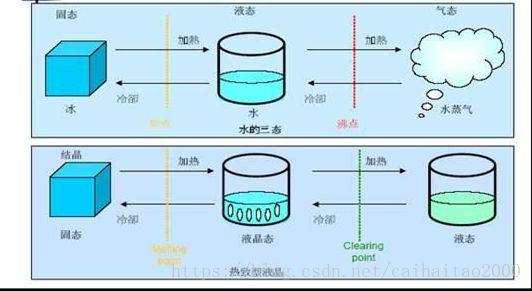

我们一般认为物体有三态:固态、液态、气态,其实这只是针对水而言,有一些有机化和物还有介于固态和液态中间的状态就是液晶态,如下图。

从成分和出现液晶的物理条件来看液晶可分为热致液晶和溶致液晶两大类:
热致液晶:把某些有机物加热溶解,由于加热破坏了液晶晶格形成的液晶。
溶致液晶:把某些有机物放在一定的溶剂中,由于溶剂破坏液晶晶格而形成的液晶。

用于显示的液晶材料都是热致液晶,生物系统中存在大量的溶致液晶,目前发现的液晶物质有近万种,构成液晶物质的分子,大体上成长棒状或扁平状,并且在每种液晶相中呈现不同的排列。

有杆形分子形成的液晶(热致液晶)其液态晶相共有三类如图(二):
近晶相液晶(smectic liquid crystals)
向列液晶(nematic liquid crystals)

胆固醇液晶(cholesteric liquid crystals)

近晶相液晶分子呈二维有序性,分子排列成层,这种液晶粘度和表面张力比较大,对外界电、磁、温度等变化不敏感。
向列液晶分子呈一维有序性,它能上下、左右、前后滑动,分子排列和运动比较自由,对外界磁场、温度、应力都比较敏感,是目前显示器的主要材料。
胆固醇液晶很像线状液晶,但从Z轴看会发现他的指向矢随着一层层不同像螺旋状分布,一定的电场、磁场也使它转变为向列液晶。


液晶屏的结构

两块偏光的栅栏角度相互垂直时光线就完全无法通过,下图是用偏光太阳镜做的测试。
