TFT电路原理

TFT—–Thin Film Transistor (薄膜晶体管)

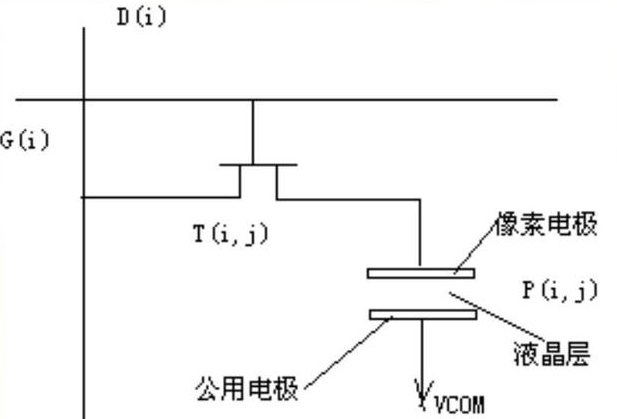

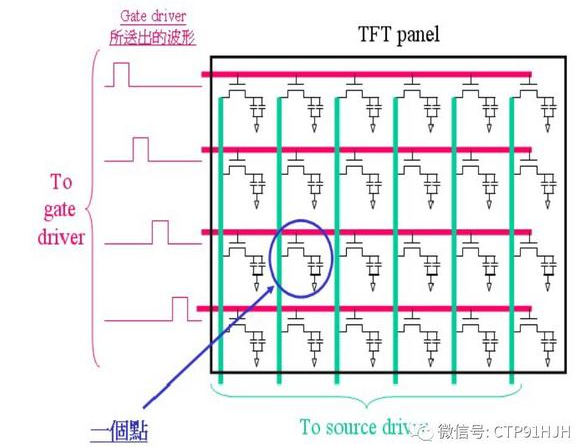

在TFT-LCD中,TFT的功能就是一个开关管。常用的TFT是三端器件。利用施加于栅极的电压来控制源、漏电极间的电流。对于显示屏来说,每个像素从结构上可以看作为像素电极和共同电极之间夹一层液晶。更重要的是从电的角度可以把它看作电容。其等效电路为图1所示。要对j行i列的像素P(i,j)充电,就要把开关T(i,j)导通,对信号线D(i)施加目标电压。当像素电极被充分充电后,即使开关断开,电容中的电荷也得到保存,电极间的液晶分子继续有电场作用。数据(列)驱动器的作用是对信号线施加目标电压,而栅极(行)驱动器的作用是起开关的导通和断开。显示图像的关键还在于液晶在电场作用下的分子取向。一般通过对基板内側的取向处理,使液晶分子的排列产生希望的形变来实现不同的显示模式。在电场作用下,液晶分子产生取向变化,并通过与偏振片的配合,使入射光在通过液晶层后强度发生变化。从而实现图像显示
