proteus软件提示Power rails ‘VCC/VDD‘ and ‘GND‘ are interconnected in net GND.解决办法

最新推荐文章于 2025-03-02 22:33:12 发布
最新推荐文章于 2025-03-02 22:33:12 发布
阅读量358 收藏 1
点赞数 3
文章标签： proteus
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/caishenbuaiwo/article/details/145837731
版权

1.线路连接错误

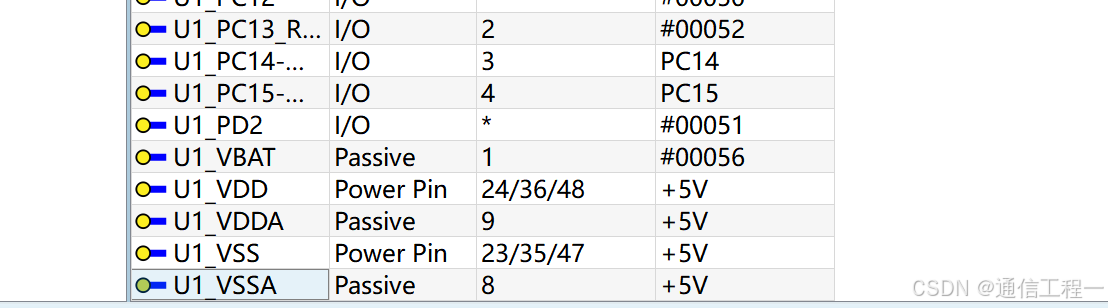

检查引脚连接是否出错，如图显示VSSA本应接地，显示0v，+5v是错误连接

2.检查设计->配置供电网是否有问题

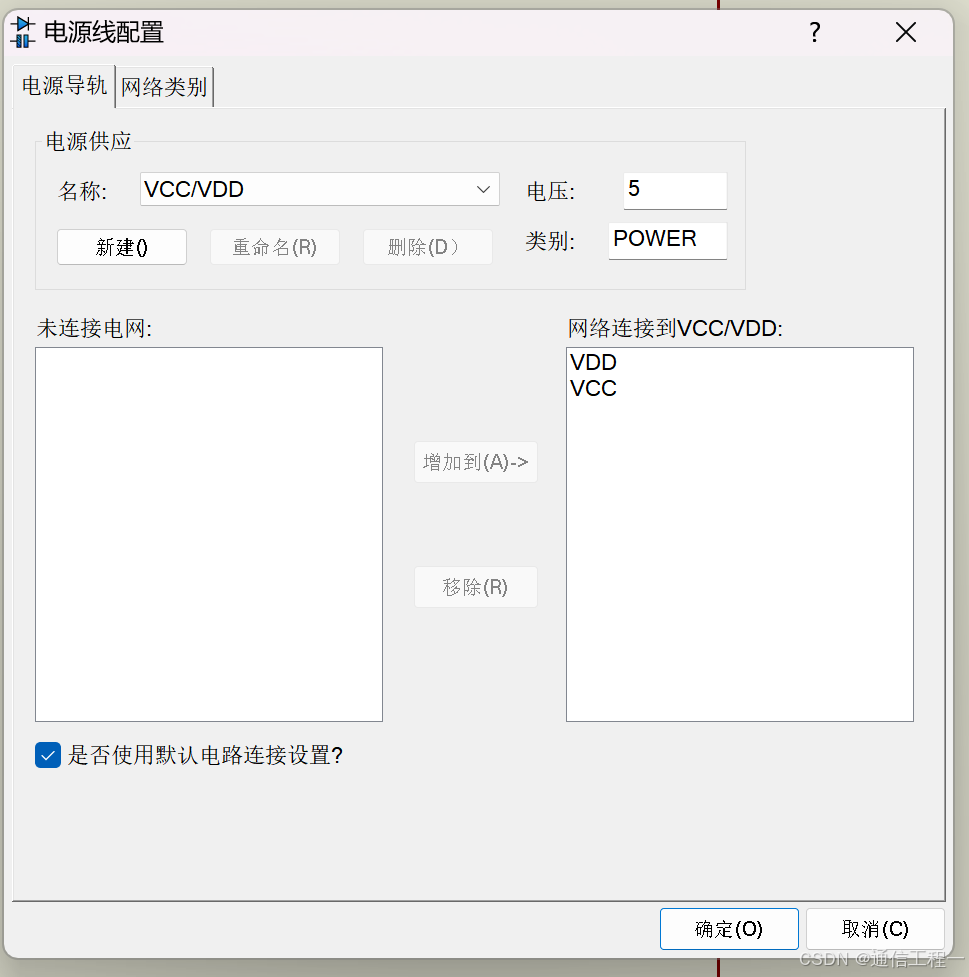

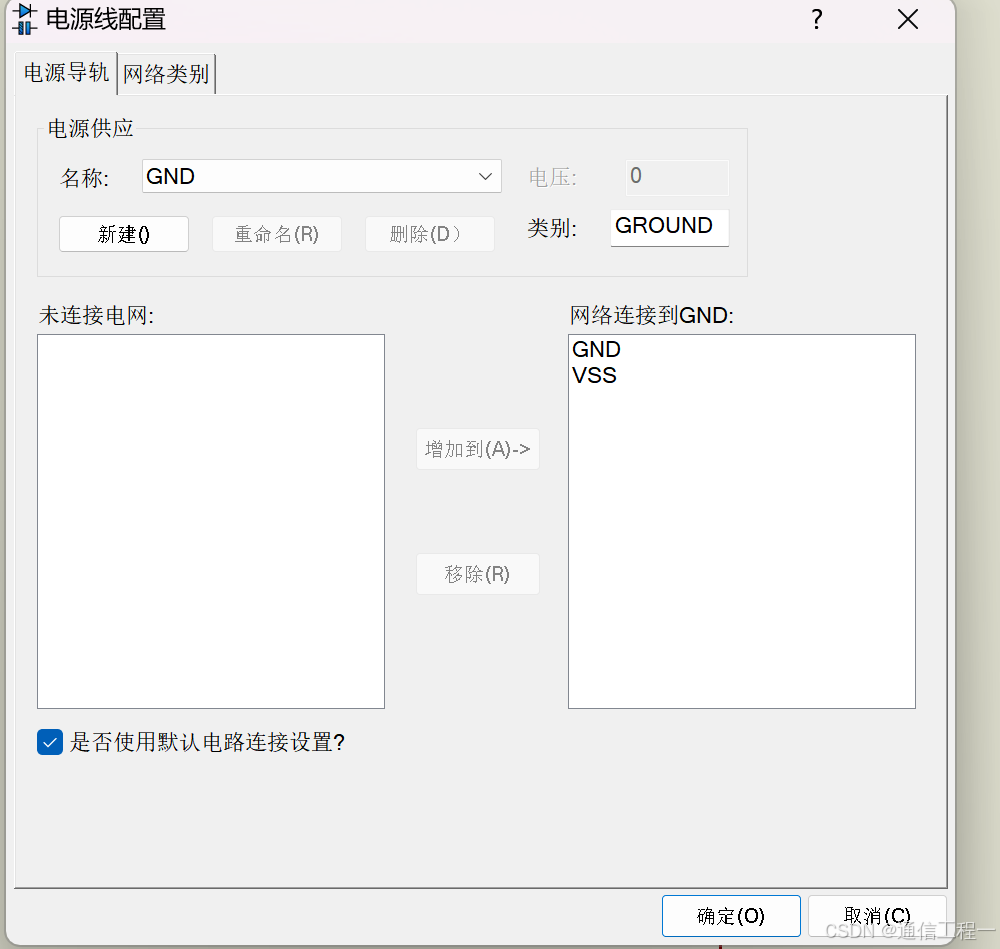

以上是正确供电网配置，作为参照。VCC电源可根据需要调整
