【龙芯1c库】上电初始化汇编代码start.S注解（pmon类似）

参考pmon源码，将start.S、Makefile和链接脚本移植到裸机程序，实现纯粹的真正的裸机程序。这样就不再需要pmon，上电后直接运行裸机程序。

本文涉及的异常和地址空间的相关知识，需要结合《龙芯1c的芯片手册》、《see mips run》和《北京龙芯的龙芯1c开发板手册》。这几个文档都已经放到龙芯1c库的git上了，最新最完整的代码也请移步到git查看。龙芯1c库的git地址是https://gitee.com/caogos/OpenLoongsonLib1c

背景知识

使用mipsel-linux-objdump反汇编

为什么需要使用反汇编

为什么这里首先讨论使用objdump反汇编呢？可能大家习惯了仿真，单步调试。很少单独使用反汇编。可是目前龙芯1c是不能仿真和单步调试的（至少目前我不知道），所以手动反汇编就有必要了，通过查看反汇编，可以很清楚的查看程序的运行流程，可以看到上电后CPU运行的第一条汇编指令是什么。
举个例子吧，在调试上电初始化这部分汇编程序的过程中，发现汇编源码和pmon中的差不多，可是串口没有打印helloworld。经过一番排除，最后用objdump反汇编发现，链接后执行的第一条语句不是汇编，而是c程序。原因是ld链接时，c文件放在了依赖文件列表的前面，改为汇编文件在前面，就可以了。

怎样反汇编

为了能在反汇编的结果中同步显示源码，在编译时，需要增加选项” -g ”，
例如“make cfg all tgt=rom DEBUG=-g”，
使用mipsel-linux-objdump反汇编，
例如
root@ubuntu:/home/develop/loongson1-pmon-master/Targets/LS1X/compile/ls1c# mipsel-linux-objdump -S pmon.gdb > /mnt/hgfs/VmShare/pmon-gdb-objdump.S
比如，pmon反汇编后，得到如下内容

pmon.gdb:     file format elf32-tradlittlemips


Disassembly of section .text:

80010000 <_ftext>:
80010000:	40806000 	mtc0	zero,$12
80010004:	40806800 	mtc0	zero,$13
80010008:	3c080040 	lui	t0,0x40
8001000c:	40886000 	mtc0	t0,$12
80010010:	3c1d8001 	lui	sp,0x8001
80010014:	27bdc000 	addiu	sp,sp,-16384
80010018:	3c1c800c 	lui	gp,0x800c
8001001c:	279c6cf0 	addiu	gp,gp,27888
80010020:	3c08bfe8 	lui	t0,0xbfe8
80010024:	24090017 	li	t1,23
80010028:	a1090004 	sb	t1,4(t0)
8001002c:	24090005 	li	t1,5
80010030:	a1090006 	sb	t1,6(t0)
80010034:	3c04bfd0 	lui	a0,0xbfd0
80010038:	348411c0 	ori	a0,a0,0x11c0
8001003c:	8c850040 	lw	a1,64(a0)
80010040:	34a50001 	ori	a1,a1,0x1
80010044:	ac850040 	sw	a1,64(a0)
80010048:	041101b9 	bal	80010730 <locate>
8001004c:	00000000 	nop
	...

反汇编结果是如何与源码一一对应的

这里主要讨论一下，反汇编得到的汇编代码，与start.S中的汇编代码的对应关系

左边为start.S中的汇编源码，右边为反汇编的结果。图中用线将其一一对应了。

异常入口点（CP0的SR寄存器的BEV）

上电运行的第一条指令在什么地方，地址是多少

mips系列cpu的异常和中断是两个不同的概念，中断一般指外设中断，所有外设中断共用一个异常入口，即外设中断是一种特定类型的异常。《龙芯1c的芯片手册》中目前几乎没怎么讲这部分内容，而《see mips run》中却讲得很详细，专门用一章来讲异常。
本文不是要讨论上电初始化那部分汇编代码吗？怎么这里研究异常呢？在mips系列cpu上，上电（冷复位）也属于一种异常，异常入口固定为ROM入口点0xBFC00000，如下图

《龙芯1c的芯片手册》中也有对应描述，如下

图中，明确说了，根据系统启动方式将内存地址0xBFC00 0000 -- )XBFCF FFFF映射到SPI或NAND，即从地址0xBFC0 0000处取出的指令，就是SPI或NAND的地址0处的指令。也是上电后运行的第一条指令。

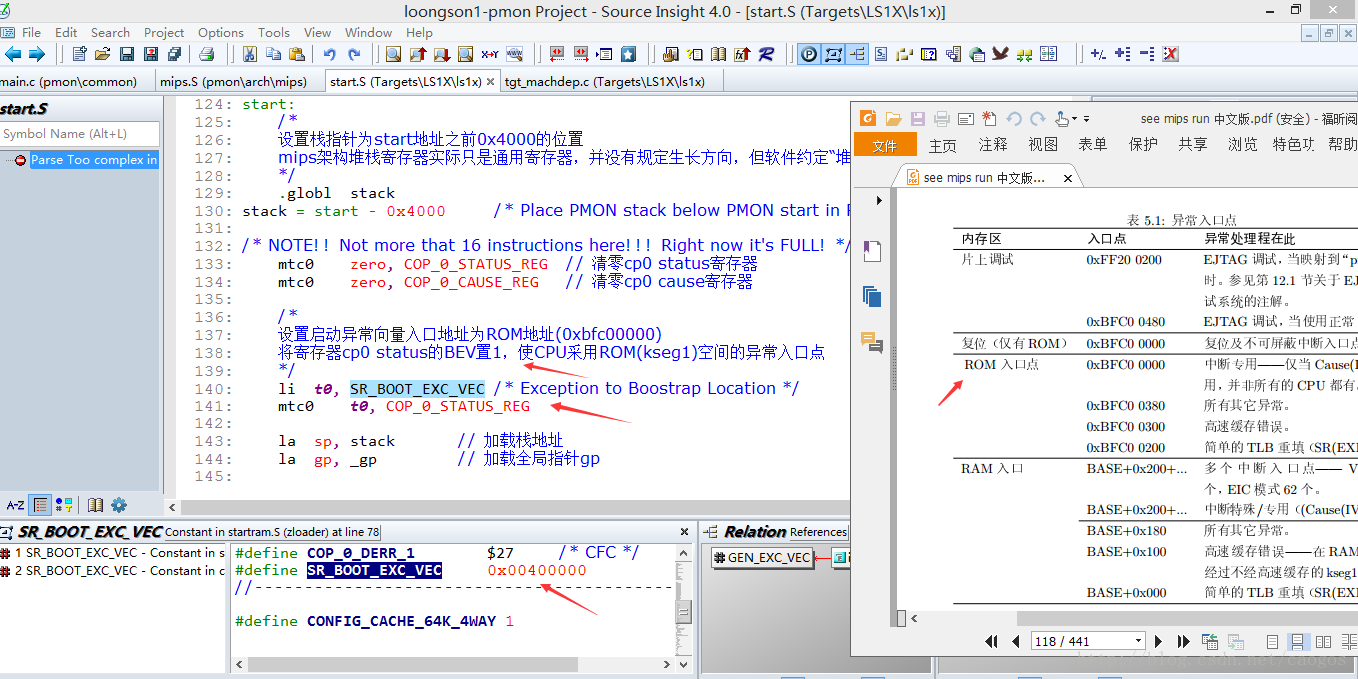

刚上电时，把BEV置1

截图中，讲清楚了，在cpu刚上电时，cache还未初始化之前，只能使用不经过cache的kseg1。

初始化完成后，把BEV清零

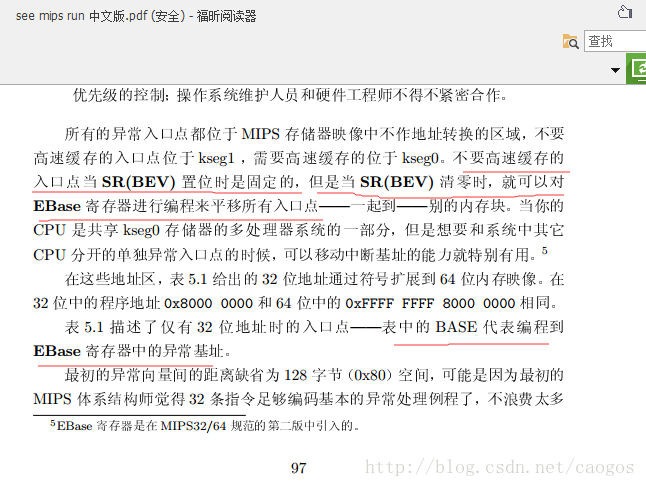

（内存，cache等）初始化完成后，就可以使用cache了，通过把协处理器0的SR寄存器中的BEV清零，使所有异常入口从ROM入口点（0xBFC0 0000）改为RAM入口点（BASE + 0x180），其中BASE为寄存器EBase的值。《see mips run》中的描述为

Pmon中对应的代码为

地址空间的划分

see mips run中关于程序地址空间的划分情况

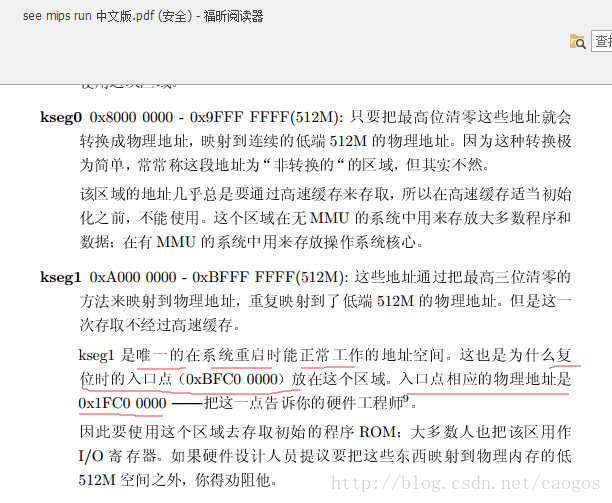

see mips run中kseg0和kseg1的详细描述

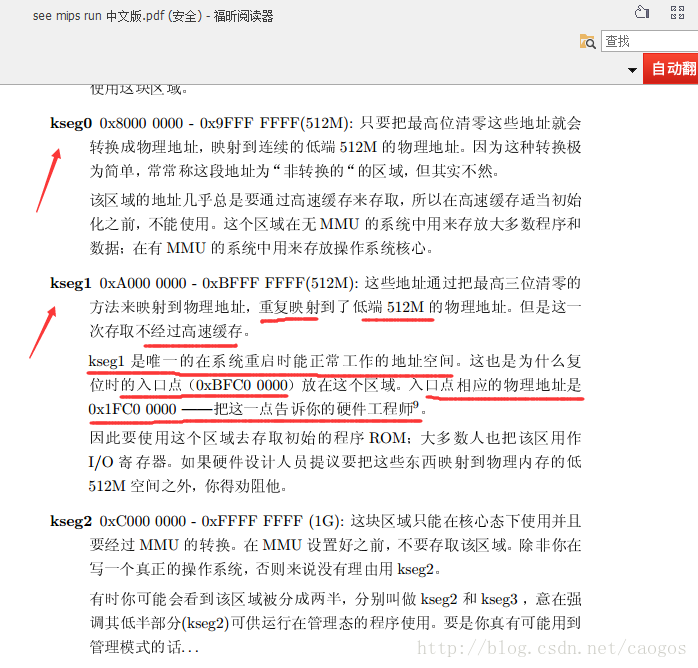

因为kseg0（0x8000 0000 - 0x9fff ffff）和kseg1（0xa000 0000 - 0xBfff ffff）实际上是映射到低端同一块512M的物理地址上，只是kseg1不需要cache，而kseg0必须等cache初始化后才能使用。
所以，把固件拷贝到kseg1上，等等于拷贝到了kseg0上。

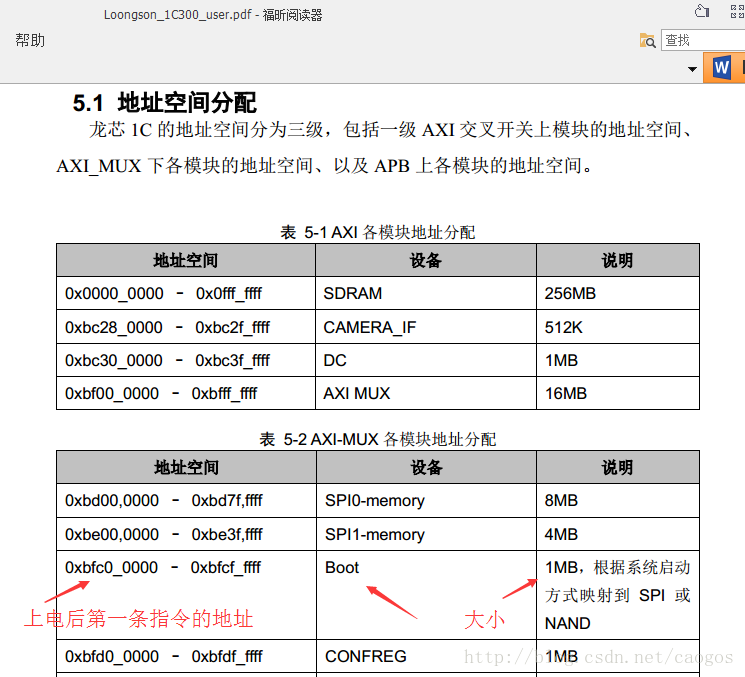

龙芯1c芯片手册中关于地址空间分配的描述

链接时的起始地址（代码段的首地址）

标号start的值为0x80010000

代码段是从0x8001 0000处开始的，初始化完成后，异常入口改为RAM入口，即BASE+0x180=0x8000 0000+0x180

栈空间在什么地方

在代码段之前有0x4000大小的栈空间，代码如下<
