计算机体系结构实验一 MIPSsim模拟器的安装与配置

1.1   实验目的

1. 了解和熟悉指令级模拟器。
2. 熟练掌握MIPSsim模拟器的操作和使用方法。
3. 熟悉MIPS指令系统及其特点，加深对MIPS指令操作语义的理解。
4. 熟悉MIPS体系结构。

1.2   实验平台

实验平台采用指令级和流水线操作级模拟器MIPSsim。

环境的建立：见A.0。

1.3   实验内容和步骤

首先要阅读MIPSsim模拟器的使用方法，然后了解MIPSsim的指令系统。

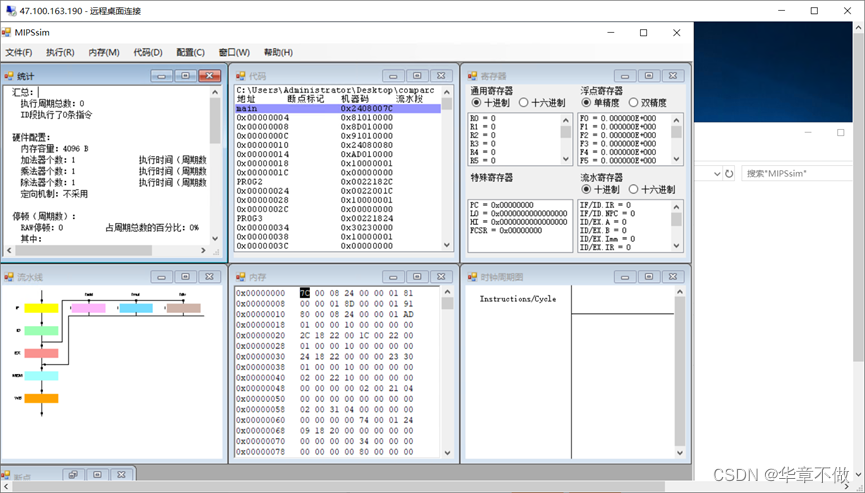

1.启动MIPSsim（用鼠标双击MIPSsim.exe）。

2.点击“配置”→“流水方式”，使模拟器工作在非流水方式下。

3.阅读附录，熟悉MIPSsim模拟器的操作和使用方法。

可以先载入一个样例程序（在本模拟器所在的文件夹下的“样例程序”文件夹中），然后分别以单步执行一条指令、执行多条指令、连续执行、设置断点等的方式运行程序，观察程序的执行情况，观察CPU中寄存器和存储器的内容的变化。

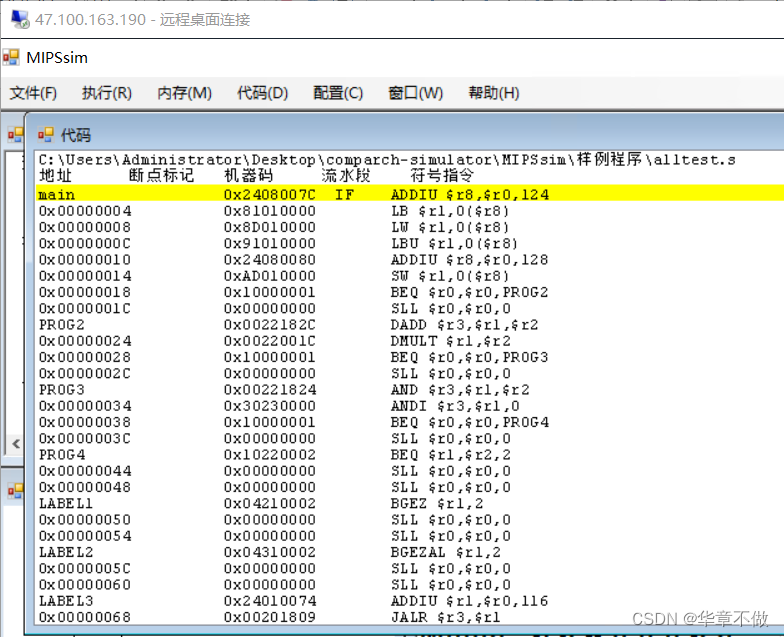

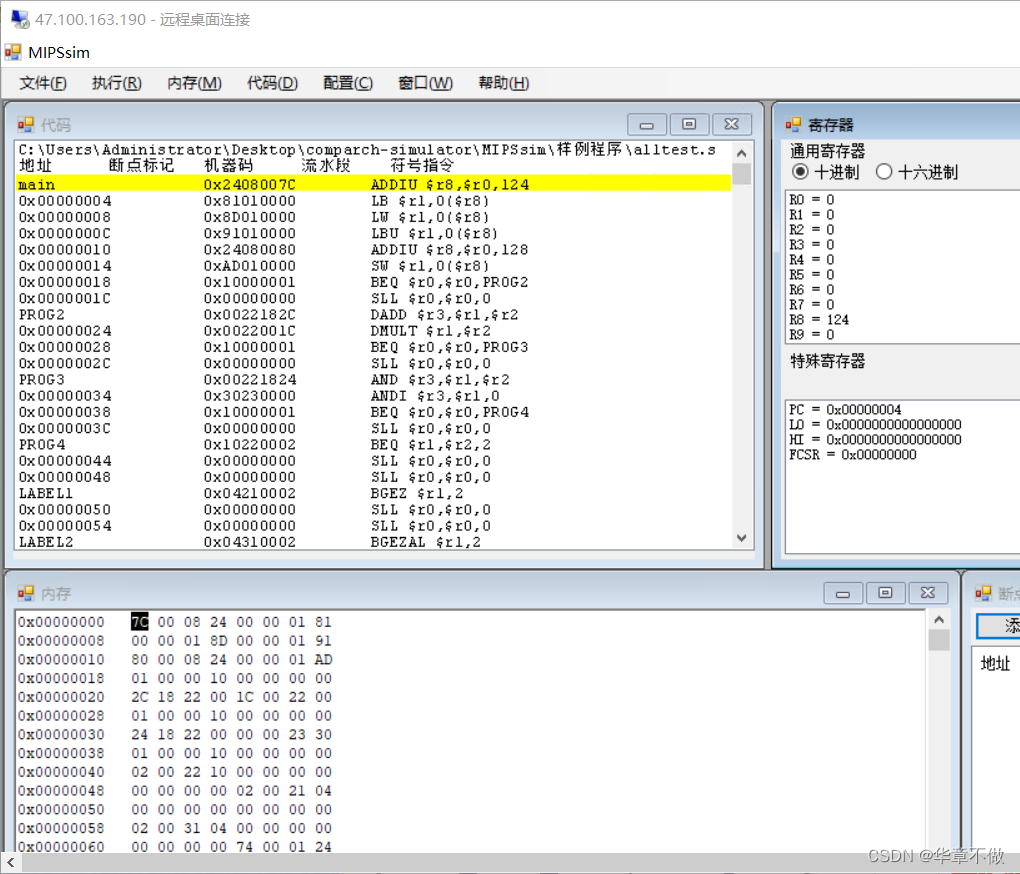

4.选择“文件”→“载入程序”选项，加载样例程序alltest.asm，然后查看“代码”窗口，查看程序所在的位置（起始地址为0x00000100）。

5.查看“寄存器”窗口PC寄存器的值：[PC]=0x00000000。

6.执行load和store指令。步骤如下：

1)单步执行一条指令（F7）。

2)下一条指令地址为0x00000004，是一条有(有，无)符号载入字节(字节，半字，字)指令。

3）单步执行一条指令（F7）。

4)查看R1的值，[R1]=-128。

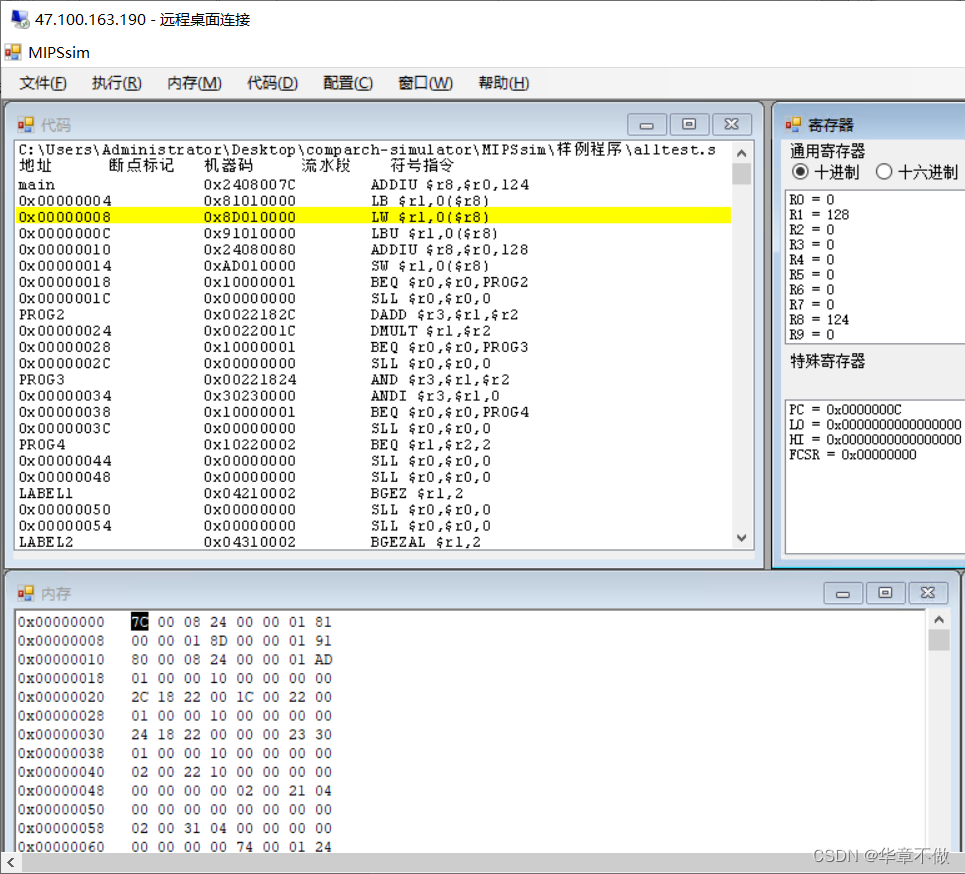

5)下一条指令地址为0x00000008，是一条(有，无)符号载入字(字节，半字，字)指令。

6)单步执行1条指令。

7)查看R1的值，[R1]=128。

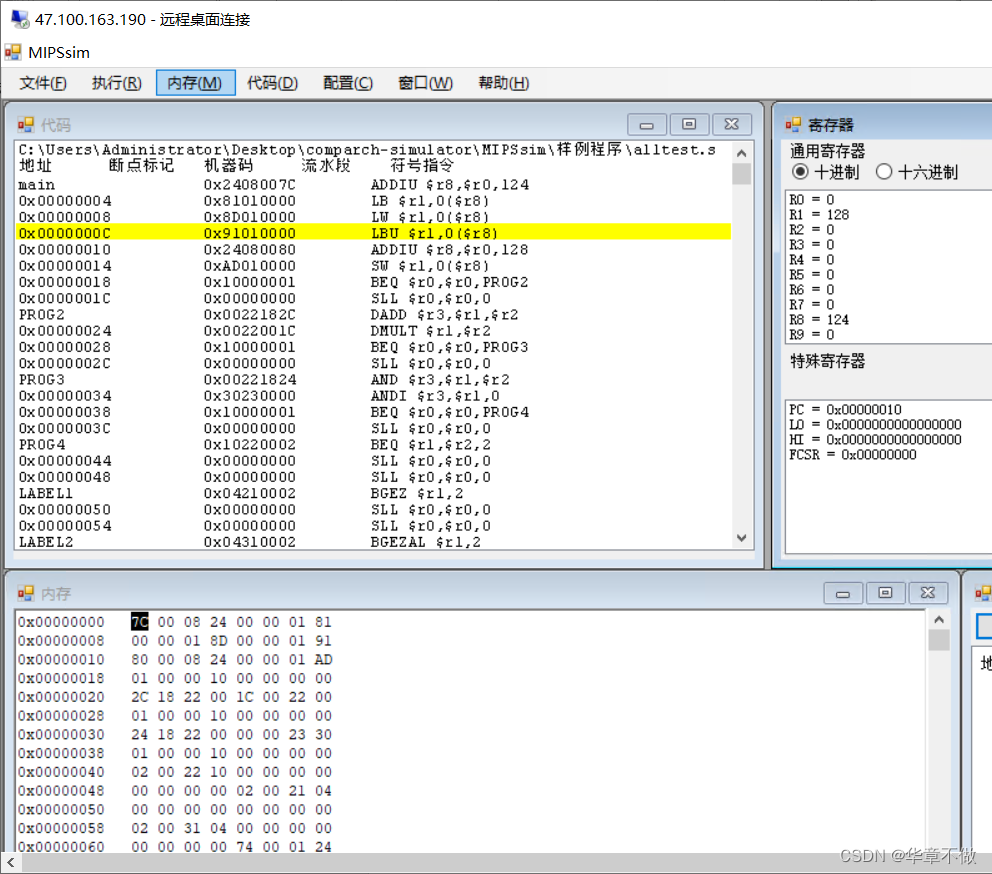

8)下一条指令地址为0x0000000C，是一条无(有，无)符号载入字(字节，半字，字)指令。

9)单步执行1条指令。

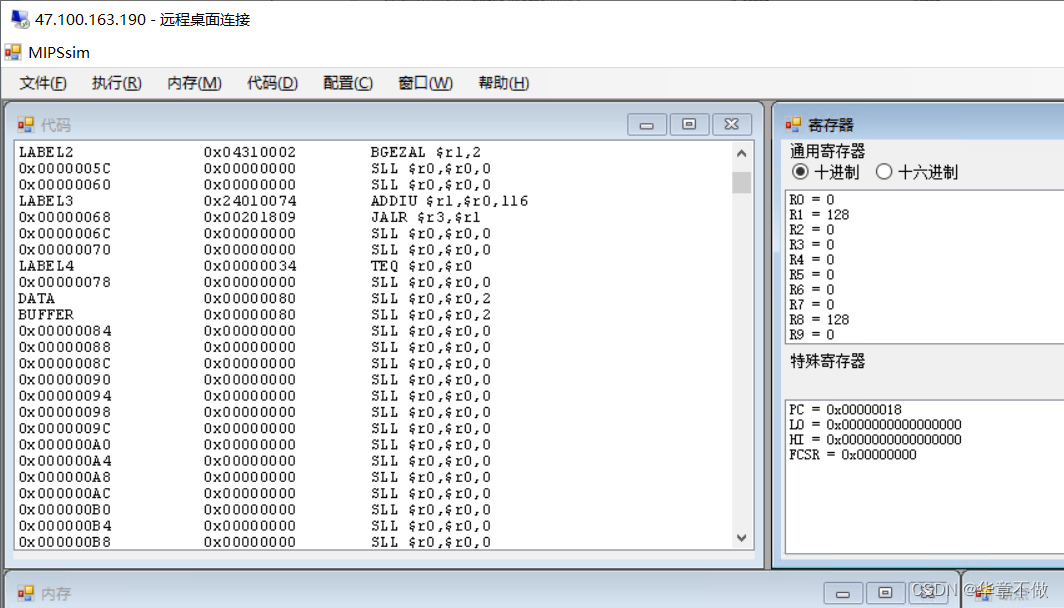

10)查看R1的值，[R1]=128。

11)单步执行1条指令。

12)下一条指令地址为0x00000014，是一条保存字(字节，半字，字)指令。

13）单步执行一条指令。

14）查看内存BUFFER处字的值，值为0x00000018。

7．执行算术运算类指令。步骤如下：

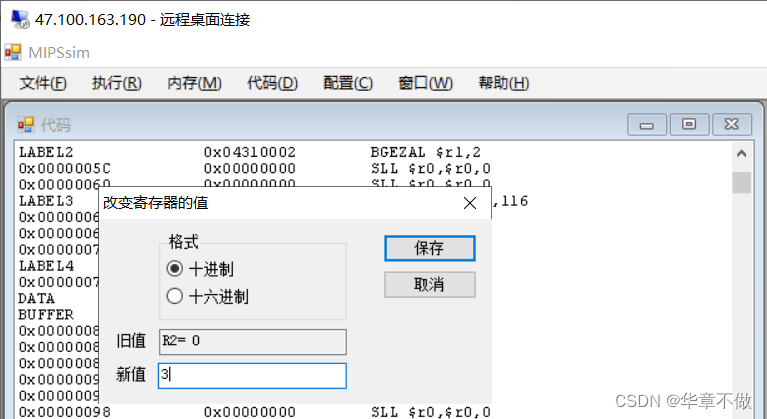

1）双击“寄存器”窗口中的R1，将其值修改为2。

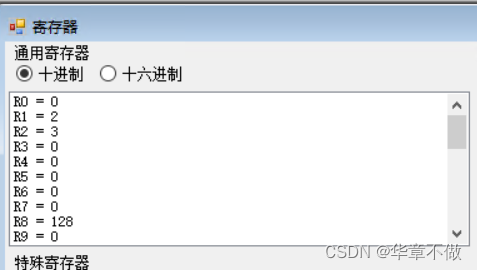

2）双击“寄存器”窗口中的R2，将其值修改为3。

修改成功。

3）单步执行一条指令。

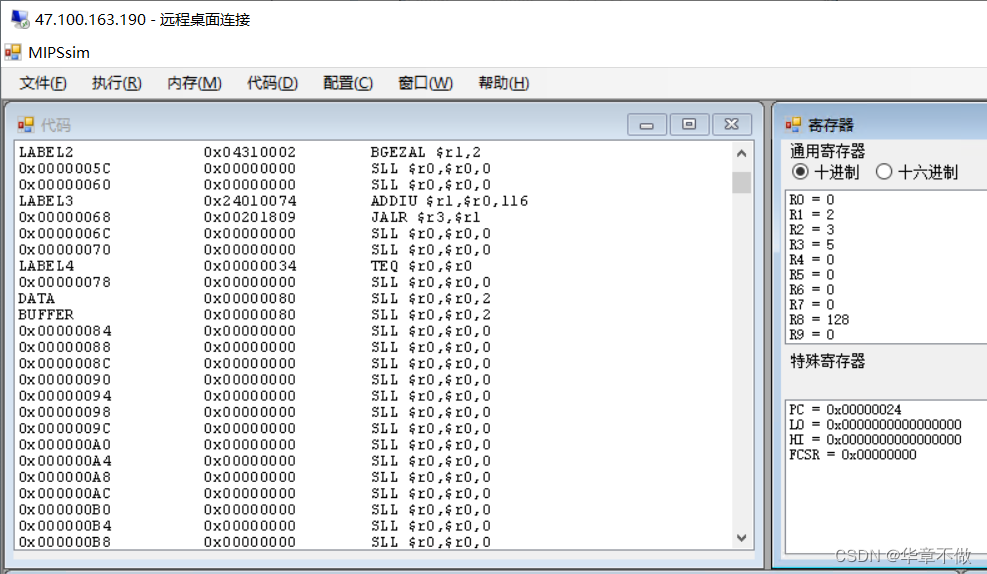

4）下一条指令地址为0x00000020，是一条加法指令。

5）单步执行一条指令。

6）查看R3的值，[R3]=5。

7）下一条指令地址为0x00000024，是一条乘法指令。

8）单步执行一条指令。

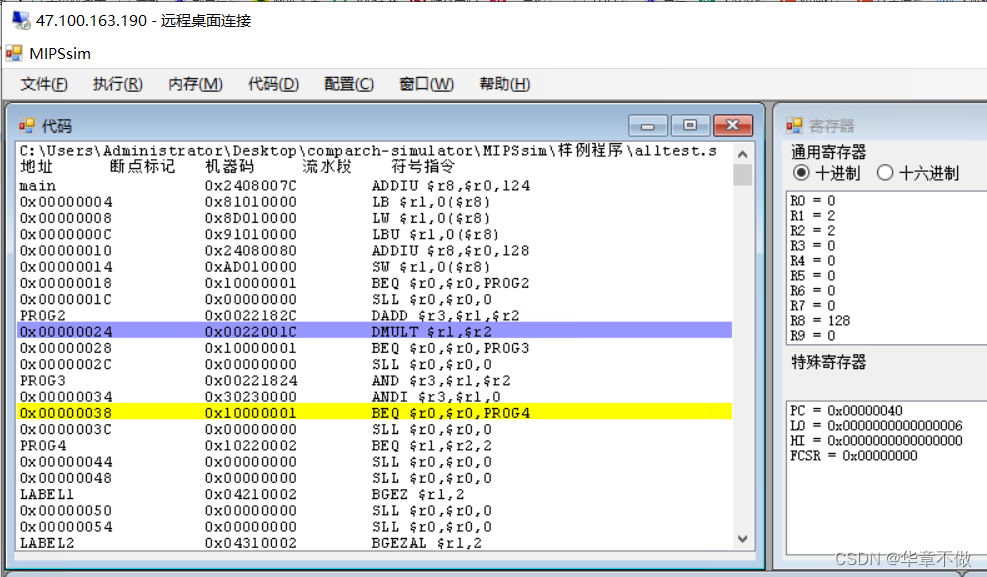

9）查看LO、HI的值，[LO]=0x0000000000000006，[HI]=0x0000000000000000。

8．执行逻辑运算类指令。步骤如下：

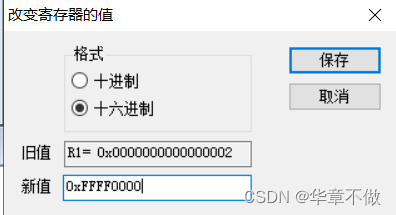

1）双击“寄存器”窗口中的R1，将其值修改为0XFFFF0000。

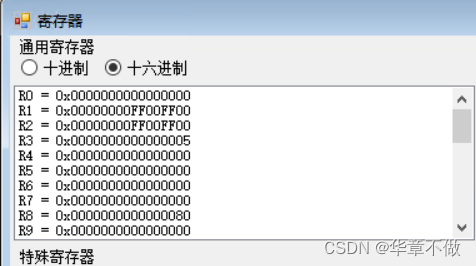

2）双击“寄存器”窗口中的R2，将其值修改为0XFF00FF00。

修改成功。

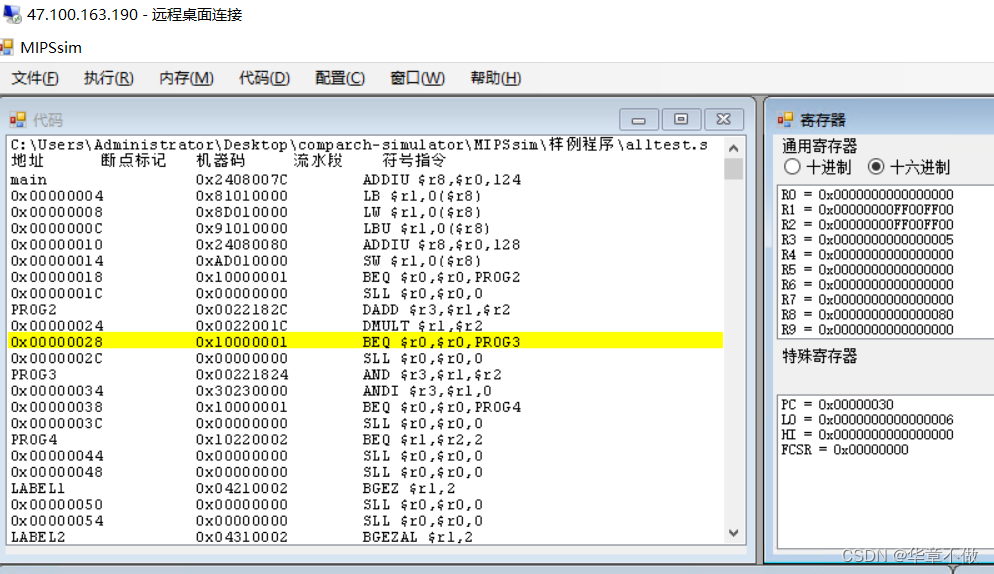

3)单步执行一条指令。

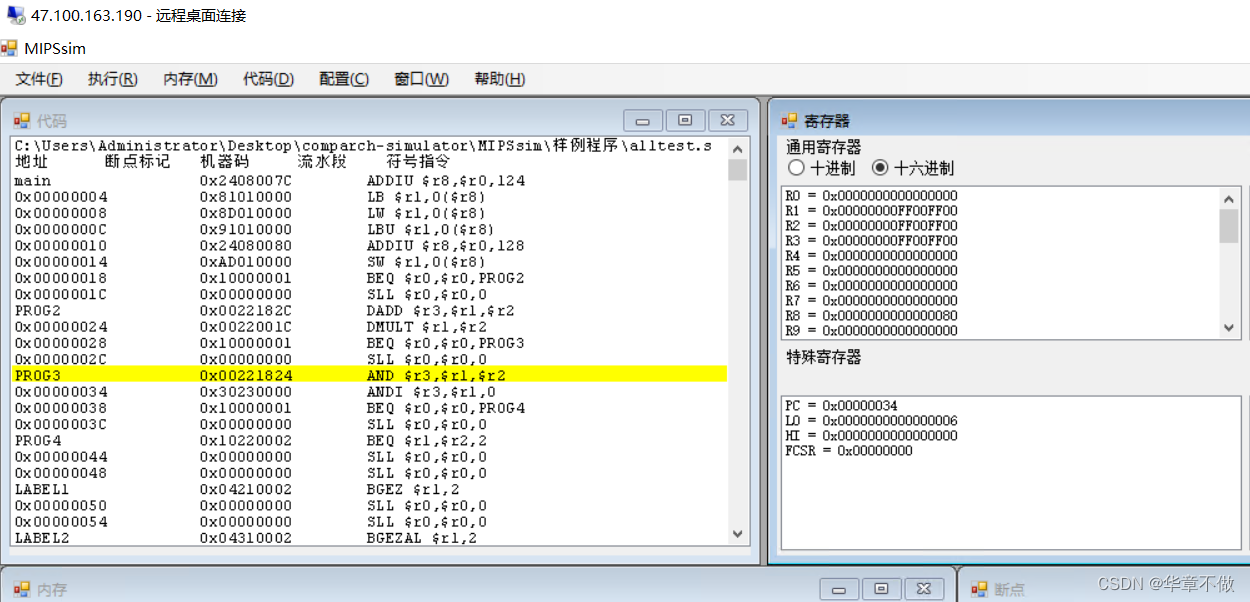

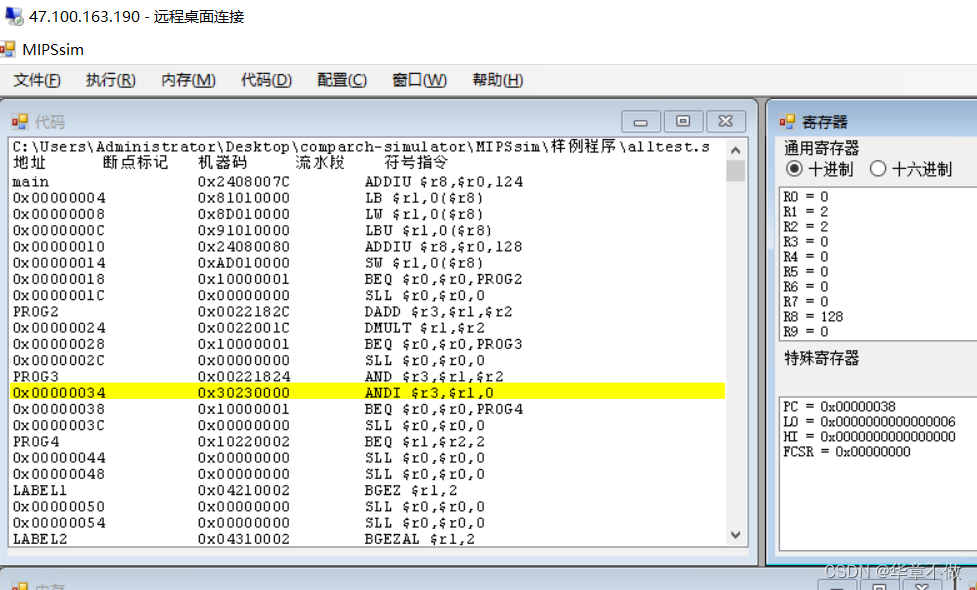

4）下一条指令地址为0x00000030，是一条逻辑与运算指令，第二个操作数寻址方式是立即数寻址（寄存器直接寻址，立即数寻址）。

5）单步执行一条指令。

6）查看R3的值，[R3]=0x00000000FF000000。

7）下一条指令地址为0x00000034，是一条逻辑或指令，第二个操作数寻址方式是寄存器直接寻址（寄存器直接寻址，立即数寻址）。

8）单步执行一条指令。

9）查看R3的值，[R3]=0x0000000000000000。

9.执行控制转移类指令。步骤如下：

1）双击“寄存器”窗口中R1，将其值修改为2。

2）双击“寄存器”窗口中R2，将其值修改为2。

3)单步执行一条指令。

4)下一条指令地址为0x00000040，是一条BEQ指令,其测试条件是R0值为空。

5)单步执行1条指令。

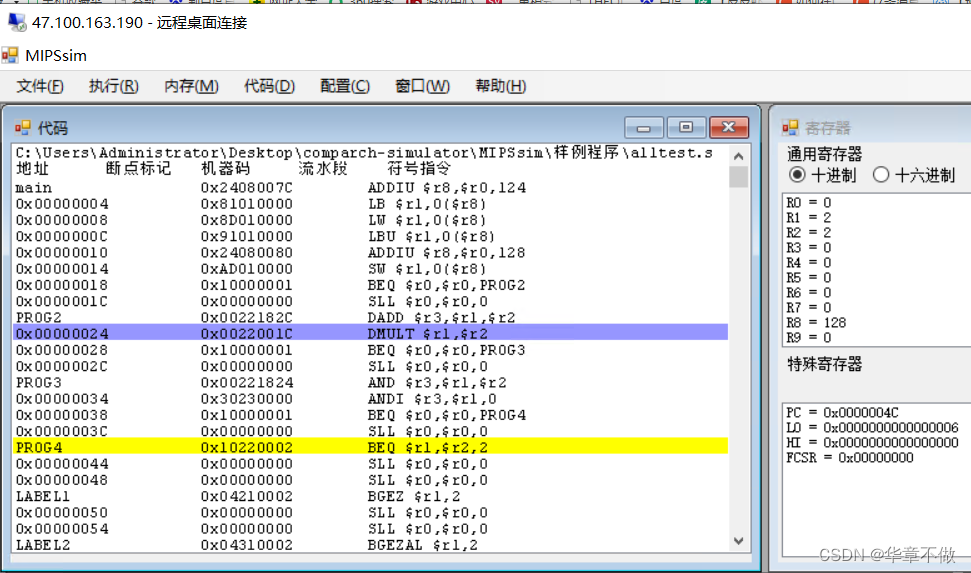

6)查看PC的值，[PC]=0x0000004C，表明分支成功（成功，失败）。

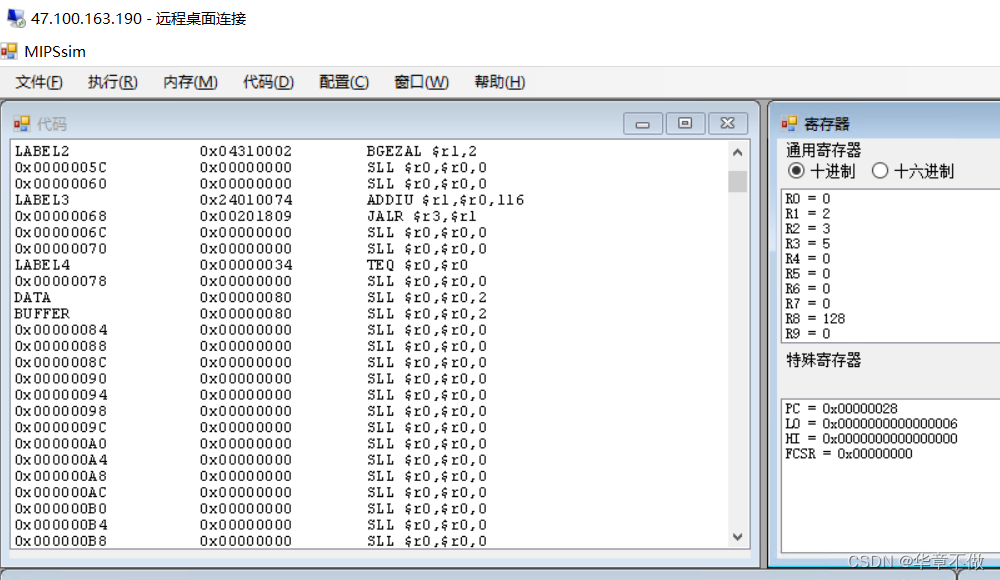

7)一条指令是一条BGEZ指令，其测试条件是大于或等于零，目标地址为0x00000058。

8)单步执行1条指令。

9)查看PC的值，[PC]=0x00000058，表明分支成功(成功，失败）。

10)下一条指令是一条BGEZAL指令，其测试条件是小于或等于零转移，目标地址为0x00000064。

11)单步执行1条指令。

12)查看PC的值，[PC]=0x00000064，表明分支成功（成功，失败）；查看R31的值，[R31]=92。

13)单步执行1条指令。

14）查看R1的值，[R1]=116。

15）下一条指令地址为0x00000068，是一条JALR指令，保存目标地址的寄存器为R1，保存返回地址的目标寄存器为R3。

16）单步执行1条指令。

17）查看PC和R3的值，[PC]=0x00000074，[R3]=108。
