课程设计内容：电子时钟(CLOCK)

一．课程设计目的

进一步熟悉和掌握8253、8255、8259芯片以及硬件中断编程的综合性应用。

二、实验设备及软件环境

PC机一台、DOSBox 0.74、masm 5、EditPlus 5.2、Proteus 8 Professional

三、课程设计内容及方案

1、使用8253定时功能，产生0.5s的定时中断给8259，8259中断服务程序实现半秒级计数（中断2次为1秒）；

2、使用8255 A口（显示字模）和B口（位驱动）实现在数码管上显示标准时间；

3、使用8255 C口构造4X4的键盘，自定义键值，用于设置时钟初值。

4、实现可校对的电子时钟。

四、课程设计步骤

1、建立本实验的工程文件，绘制实验的原理图方案，编写程序代码。

2、运行程序，设置时钟初值；

3、观察数码管上显示的时间是否正确，并验证程序逻辑的正确性。

五、课程设计参考原理图

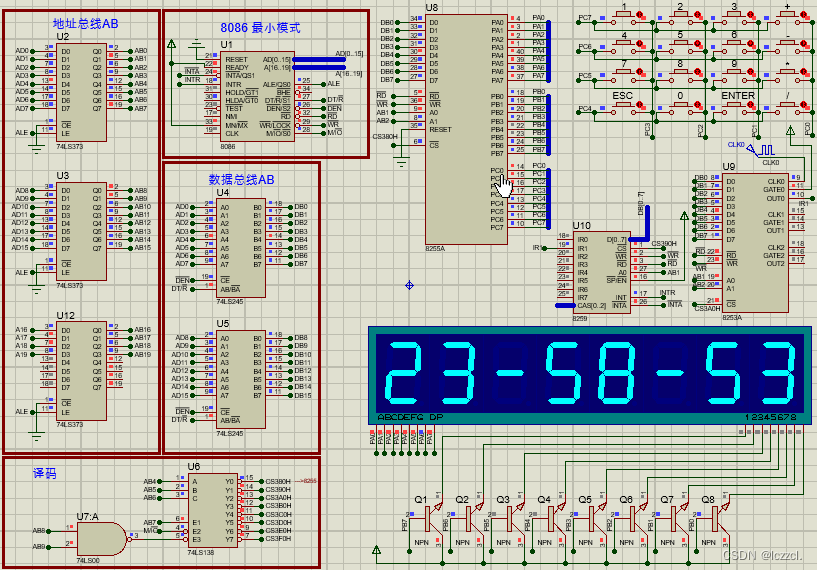

图3.1 电子时钟原理图

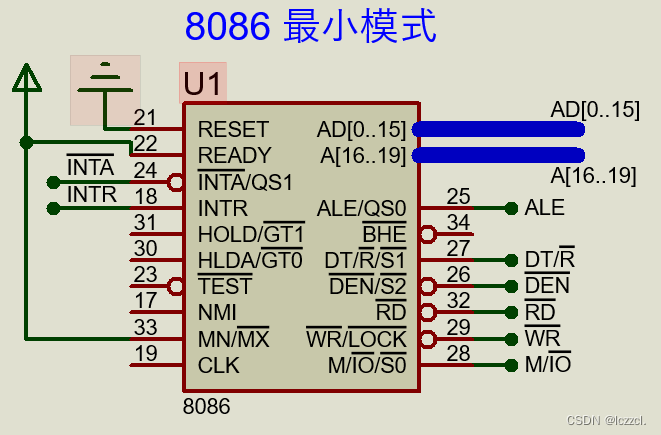

图3.1.1 8086CPU原理图

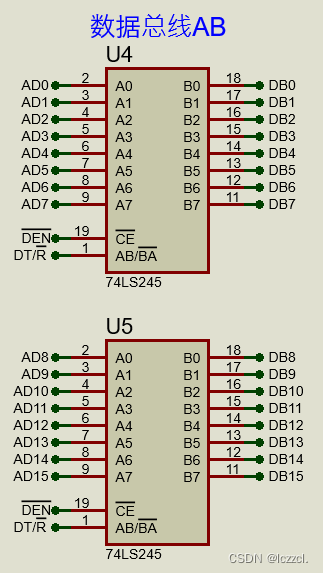

图3.1.2 数据总线原理图

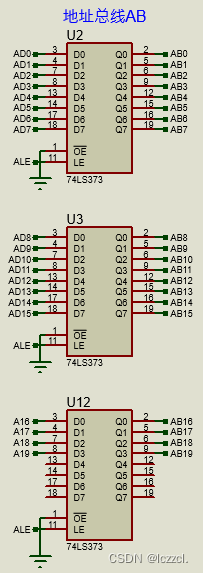

图3.1.3 地址总线原理图

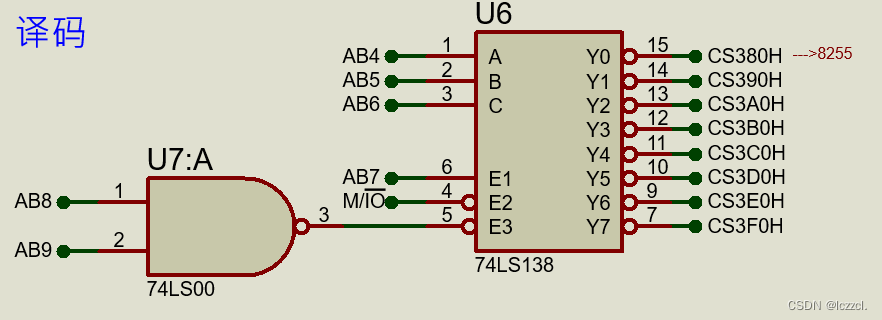

图3.1.4 地址译码原理图

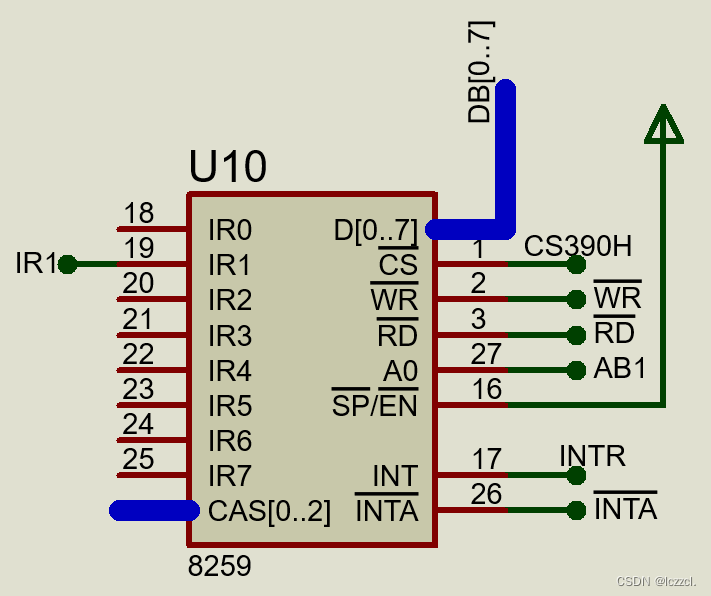

图3.1.5 8259中断控制器原理图

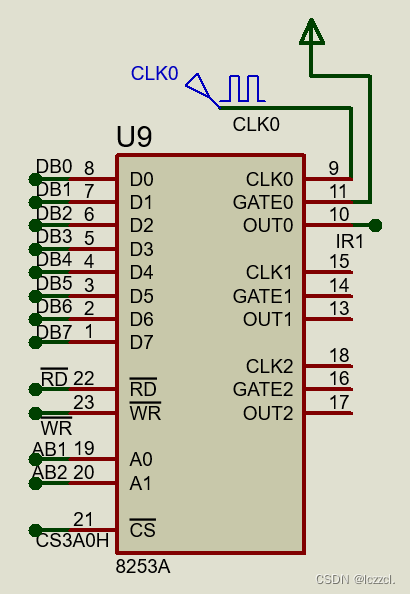

图3.1.6 8253定时原理图

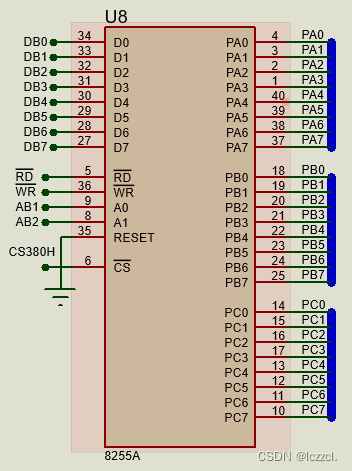

图3.1.7 8255并行接口原理图

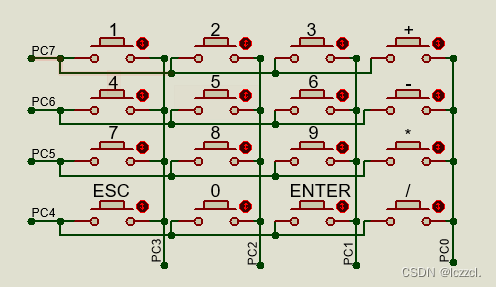

图3.1.8 键盘结构原理图

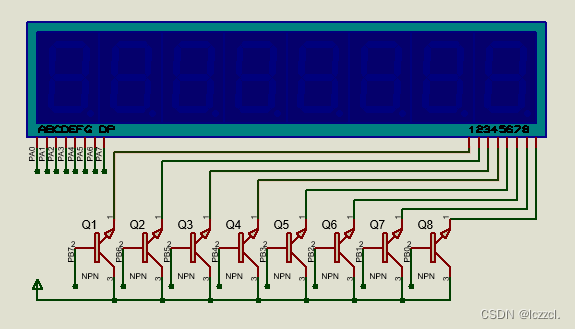

图3.1.9 数码管显示原理图

六、程序流程图

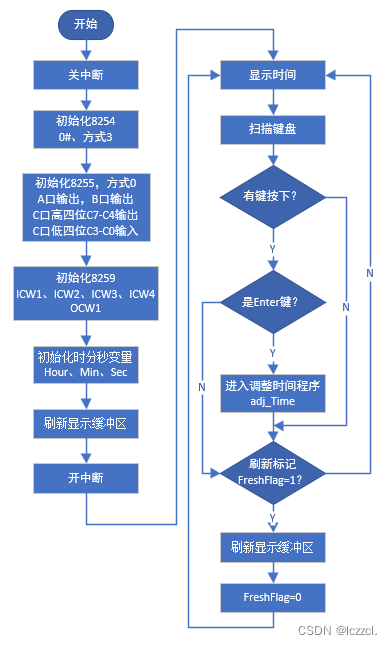

图3.2 主程序流程图

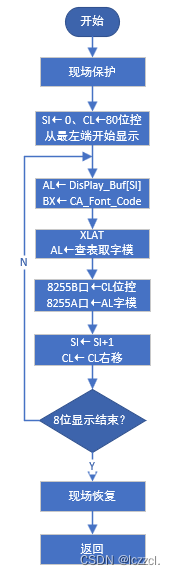

图3.3 DISPLAY子程序

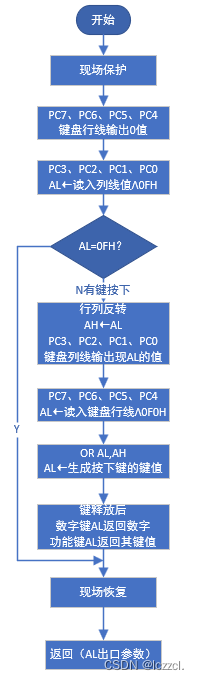

图3.4 KEY_SCAN键盘扫描子程序

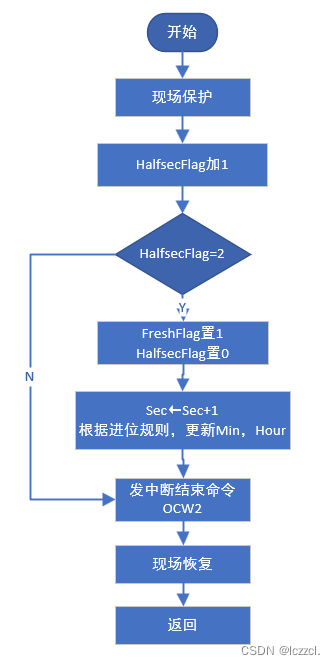

图3.5 8253中断服务子程序

图3.6 adj_Time子程序

七、参考源程序

DATA SEGMENT

C8255_A_PORT EQU 380H

C8255_B_PORT EQU 382H

C8255_C_PORT EQU 384H

C8255_CTRL_PORT EQU 386H

C8259_0_ICW1 EQU 0390H

C8259_1_ICW2 EQU 0392H

C8259_1_ICW3 EQU 0392H

C8259_1_ICW4 EQU 0392H

C8259_1_OCW1 EQU 0392H

C8259_0_OCW2 EQU 0390H

C8259_0_OCW3 EQU 0390H

C8254_0_PORT EQU 3A0H

C8254_1_PORT EQU 3A2H

C8254_2_PORT EQU 3A4H

C8254_CONTROL_PORT EQU 3A6H

;Key 键扫描码

KEY_1 EQU 77H

KEY_2 EQU 7BH

KEY_3 EQU 7DH

KEY_4 EQU 0B7H

KEY_5 EQU 0BBH

KEY_6 EQU 0BDH

KEY_7 EQU 0D7H

KEY_8 EQU 0DBH

KEY_9 EQU 0DDH

KEY_0 EQU 0EBH

KEY_ADD EQU 7EH

KEY_SUB EQU 0BEH

KEY_MUL EQU 0DEH

KEY_DIV EQU 0EEH

KEY_ENTER EQU 0EDH

KEY_ESC EQU 0E7H

;共阳数码管,数字0-9对应的七段数码管字模

CA_Font_Code DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H DB 0BFH,0FFH ;-间隔符、熄灭

;8个字节显示缓冲区,对应八位数码管，存放要显示的十进制数0-9

;10对应“-”间隔符的字模偏移量

; 时 - 分 - 秒

DisPlay_Buf DB ?,?,10,?,?,10,?,?

;8个字节调时缓冲区,对应八位数码管，存放新调整的时、分、秒

; 时 - 分 - 秒

adj_Buf DB ?,?,10,?,?,10,?,?

;时、分、秒计数--二进制

Hour DB ? ;0--23

Min DB ? ;0--59

Sec DB ? ;0--59

FreshFlag DB 0

HalfsecFlag DB 0

DATA ENDS

STACK SEGMENT PARA STACK 'STACK'

DB 1024 DUP(?)

STACK ENDS

CODE SEGMENT

ASSUME CS:CODE,DS:DATA,SS:STACK

START:

MOV AX,DATA

MOV DS,AX

CLI ;关中断

CALL Init_8254

CALL Init_8255

CALL Init_8259

CALL WriIntver

MOV FreshFlag,0

MOV Hour,23

MOV Min,58

MOV Sec,45

CALL Time_TO_DisPlay_Buf

STI ;开中断

MAIN:

CALL DISPLAY

CALL KEY_SCAN

CMP AL,0FH

JE NO

CMP AL,KEY_ENTER

JNZ NO

CALL adj_Time

NO:CMP FreshFlag,1

JNE MAIN

CALL Time_TO_DisPlay_Buf

MOV FreshFlag,0

JMP MAIN

;调整时间子程序

adj_Time PROC NEAR

PUSHF

PUSH AX

PUSH BX

PUSH CX

PUSH SI

PUSH DI

CALL Time_TO_adj_Buf

MOV BX,0

ContinueWait:

MOV SI,OFFSET adj_Buf

MOV DI,OFFSET DisPlay_Buf

MOV CX,8

REP MOVSB

CMP HalfsecFlag,1

JNE DIS

LEA SI,DisPlay_Buf

MOV BYTE PTR [SI+BX],11

DIS:CALL DISPLAY

CALL KEY_SCAN

CMP AL,0FH

JE ContinueWait ;无键按下，继续

CMP AL,KEY_ESC ;按下ESC放弃键

JNE GO ;跳转跨度受限处理，等价于JE RTN

JMP RTN

GO:CMP AL,KEY_ENTER ;按下ENTER确认键

JE OK

CMP AL,9 ;按下非数字键（其它功能键）

JNBE ContinueWait

;-------------调整时-------------

CMP BX,0 ;从时的十位开始设置

JNE SET_HOUR_L

CMP AL,2 ;数据合法性检测

JA ContinueWait

MOV adj_Buf+0,AL ;合法的十位“时”，写入

JMP NEXT_ADJ_Bit

SET_HOUR_L:

CMP BX,1 ;时的个位设置

JNE SET_Min_H

CMP adj_Buf+0,2

JNE SET_HOUR_L_1

CMP AL,3 ;数据合法性检测

JA ContinueWait

SET_HOUR_L_1:

MOV adj_Buf+1,AL ;合法的个位时，写入

INC BX ;跳过间隔符

JMP NEXT_ADJ_Bit

;-------------调整分-------------

SET_Min_H:

CMP BX,3 ;分的十位设置

JNE SET_Min_L

CMP AL,5 ;数据合法性检测

JA ContinueWait

MOV adj_Buf+3,AL ;合法的十位“分”，写入

JMP NEXT_ADJ_Bit

SET_Min_L:

CMP BX,4 ;分的个位设置

JNE SET_Sec_H

MOV adj_Buf+4,AL ;合法的个位“分”，写入

INC BX ;跳过间隔符

JMP NEXT_ADJ_Bit

;-------------调整秒-------------

SET_Sec_H:

CMP BX,6 ;秒的十位设置

JNE SET_Sec_L

CMP AL,5 ;数据合法性检测

JBE OK1

JMP ContinueWait

OK1:MOV adj_Buf+6,AL ;合法的十位“秒”，写入

JMP NEXT_ADJ_Bit

SET_Sec_L:

CMP BX,7 ;秒的个位设置

JNE NEXT_ADJ_Bit

MOV adj_Buf+7,AL ;合法的个位“秒”，写入

;-------------

NEXT_ADJ_Bit:

INC BX

CMP BX,8

JNB OK

JMP ContinueWait

OK:MOV AL,adj_Buf+0 ;确认回写“时”

MOV BL,10

MUL BL

ADD AL,adj_Buf+1

MOV Hour,AL

MOV AL,adj_Buf+3 ;确认回写“分”

MOV BL,10

MUL BL

ADD AL,adj_Buf+4

MOV Min,AL

MOV AL,adj_Buf+6 ;确认回写“秒”

MOV BL,10

MUL BL

ADD AL,adj_Buf+7

MOV Sec,AL

RTN:POP DI

POP SI

POP CX

POP BX

POP AX

POPF

RET

adj_Time ENDP

Init_8255 PROC NEAR

PUSHF

PUSH AX

PUSH DX

MOV DX,C8255_CTRL_PORT

MOV AL,81H ;方式控制字，方式0，A口输出，B口输出，C口高四位C7-C4输出，低四位C3-C0输入

OUT DX,AL

POP DX

POP AX

POPF

RET

Init_8255 ENDP

Init_8254 PROC NEAR

PUSHF

PUSH AX

PUSH DX

MOV DX,C8254_CONTROL_PORT

MOV AL,00110110B ;Mode 3 of 8254 Channels 0

OUT DX,AL

MOV DX,C8254_0_PORT

MOV AL,12H ;Low 8 Bit OF TIME_CONST 0.5s定时

OUT DX,AL

MOV AL,7AH ;High 8 Bit OF TIME_CONST

OUT DX,AL

POP DX

POP AX

POPF

RET

Init_8254 ENDP

Init_8259 PROC NEAR

PUSHF

PUSH AX

PUSH DX

MOV DX,C8259_0_ICW1

MOV AL,13H ;ICW1=00010011B:边沿触发、单片、需要ICW4

OUT DX,AL

NOP

MOV DX,C8259_1_ICW2

MOV AL,08H ;ICW2=00001000B:IRQ0的中断类型基号为08H

OUT DX,AL

NOP

MOV DX,C8259_1_ICW4

MOV AL,01H ;ICW4=00000001B:非特殊全嵌套、缓冲方式，发中断结束EOI

OUT DX,AL

NOP

MOV DX,C8259_1_OCW1

MOV AL,11111101B

OUT DX,AL ;OCW1，允许IRQ1中断

POP DX

POP AX

POPF

RET

Init_8259 ENDP

WriIntver PROC NEAR

PUSHF

PUSH AX

PUSH ES

MOV AX,0000H

MOV ES,AX

MOV BX,09H*4

MOV AX,OFFSET IRQ1Int

MOV ES:[BX],AX

MOV AX,CS

MOV ES:[BX+2],AX ;初始化中断向量表

POP ES

POP AX

POPF

RET

WriIntver ENDP

IRQ1Int PROC NEAR

CLI

PUSHF

PUSH AX

PUSH DX

PUSH SI

INC HalfsecFlag

CMP HalfsecFlag,2

;半秒标记HalfsecFlag不等于2，表明本次是半秒计时到，直接返回，不进行时分秒计数

JNE GOON

MOV FreshFlag,1

;1秒计时到，进行时分秒计数，将刷新标记FreshFlag置1，表明需要刷新显示数据

MOV HalfsecFlag,0

INC Sec

CMP Sec,60

JNE GOON

MOV Sec,0

INC Min

CMP Min,60

JNE GOON

MOV Min,0

INC Hour

CMP Hour,24

JNE GOON

MOV Hour,0

GOON:

MOV DX,C8259_0_OCW2

MOV AL,20H

OUT DX,AL ;8259发中断结束命令

POP SI

POP DX

POP AX

POPF

STI

IRET

IRQ1Int ENDP

;功能：将时、分、秒转换到DisPlay_Buf显示缓冲区

Time_TO_DisPlay_Buf PROC NEAR

CLI

PUSH SI

MOV SI,OFFSET DisPlay_Buf

CALL Time_TO_Buf

POP SI

STI

RET

Time_TO_DisPlay_Buf ENDP

;功能：将时、分、秒转换到adj_Buf调时缓冲区

Time_TO_adj_Buf PROC NEAR

CLI

PUSH SI

MOV SI,OFFSET adj_Buf

CALL Time_TO_Buf

POP SI

STI

RET

Time_TO_adj_Buf ENDP

;功能：将时、分、秒转换到SI指定的缓冲区

;入口参数：SI指向缓冲区

Time_TO_Buf PROC NEAR ;bin TO dec

PUSHF

PUSH AX

PUSH BX

;将二进制“时”转换成两位十进制“时”

MOV AH,0

MOV AL,Hour

MOV BL,10

DIV BL

MOV [SI+0],AL

MOV [SI+1],AH

;将二进制“分”转换成两位十进制“分”

MOV AH,0

MOV AL,Min

MOV BL,10

DIV BL

MOV [SI+3],AL

MOV [SI+4],AH

;将二进制“秒”转换成两位十进制“秒”

MOV AH,0

MOV AL,Sec

MOV BL,10

DIV BL

MOV [SI+6],AL

MOV [SI+7],AH

POP BX

POP AX

POPF

RET

Time_TO_Buf ENDP

DISPLAY PROC NEAR ;显示8个缓冲区的字模值

PUSHF

PUSH AX

PUSH BX

PUSH CX

PUSH DX

PUSH SI

MOV SI,0

;SI指向显示位，从DisPlay_Buf缓冲区，从左至右显示（时的“十”位开始）

MOV CL,80H

MOV DX,C8255_B_PORT ;先送位控到8255 B口,CL=10000000B 位控

MOV AL,CL

OUT DX,AL

MOV DX,C8255_A_PORT ;再送字模到8255 A口

MOV AL,DisPlay_Buf[SI] ;查字模表将字模放入到对应的显示缓冲单元

MOV BX,OFFSET CA_Font_Code

XLAT

OUT DX,AL

CALL DELAY_10ms

INC SI ;SI指向下一显示位

ROR CL,1 ;同时移动位控

CMP CL,80H ;判断8位是否显示结束

JNE NEXT

POP SI

POP DX

POP CX

POP BX

POP AX

POPF

RET

DISPLAY ENDP

;键盘扫描程序

;出口参数：若有键按下，AL中为返回值（数字键返回数字，功能键返回其键值）,无键按下时返回0FH

KEY_SCAN PROC

PUSHF

PUSH DX

MOV DX,C8255_C_PORT

MOV AL,00H ;PC7、PC6、PC5、PC4行线输出低电平

OUT DX,AL

IN AL,DX ;从PC3、PC2、PC1、PC0读入列值

AND AL,0FH ;保留低四位

CMP AL,0FH

JE RETURN ;判断是否有键按下，若无键按下，返回

KEY_FUNC:

MOV AH,AL ;保存列值

MOV DX,C8255_CTRL_PORT

;反转C口的输入和输出:C口高四位C7-C4输入，低四位C3-C0输出

MOV AL,88H

OUT DX,AL

MOV DX,C8255_C_PORT

MOV AL,AH

OUT DX,AL ;列值反向输出到列线

IN AL,DX ;读入新行值

AND AL,0F0H ;保留高四位

OR AL,AH ;行值+列值-->键值存入AL

PUSH AX

KEYNoRelease:

IN AL,DX ;再读入当前行值，判断键是否抬起。若键未抬起，等待。

AND AL,0F0H

CMP AL,0F0H

JNE KEYNoRelease

POP AX

PRESS_KEY_1:

CMP AL,KEY_1 ;1#键处理

JNE PRESS_KEY_2

MOV AL,1

JMP OVER

PRESS_KEY_2:

CMP AL,KEY_2 ;2#键处理

JNE PRESS_KEY_3

MOV AL,2

JMP OVER

PRESS_KEY_3:

CMP AL,KEY_3 ;3#键处理

JNE PRESS_KEY_4

MOV AL,3

JMP OVER

PRESS_KEY_4:

CMP AL,KEY_4 ;4#键处理

JNE PRESS_KEY_5

MOV AL,4

JMP OVER

PRESS_KEY_5:

CMP AL,KEY_5 ;5#键处理

JNE PRESS_KEY_6

MOV AL,5

JMP OVER

PRESS_KEY_6:

CMP AL,KEY_6 ;6#键处理

JNE PRESS_KEY_7

MOV AL,6

JMP OVER

PRESS_KEY_7:

CMP AL,KEY_7 ;7#键处理

JNE PRESS_KEY_8

MOV AL,7

JMP OVER

PRESS_KEY_8:

CMP AL,KEY_8 ;8#键处理

JNE PRESS_KEY_9

MOV AL,8

JMP OVER

PRESS_KEY_9:

CMP AL,KEY_9 ;9#键处理

JNE PRESS_KEY_0

MOV AL,9

JMP OVER

PRESS_KEY_0:

CMP AL,KEY_0 ;0#键处理

JNE OVER

MOV AL,0

;功能键返回其键值

OVER:PUSH AX

MOV DX,C8255_CTRL_PORT

MOV AL,81H

;恢复方式控制字，方式0，A口输出，B口输出，C口高四位C7-C4输出，低四位C3-C0输入。

OUT DX,AL

POP AX

RETURN:

POP DX

POPF

RET

KEY_SCAN ENDP

CLEAR_DisPlay_Buf PROC NEAR

PUSHF

PUSH AX

PUSH SI

MOV SI,0

MOV AL,CA_Font_Code[11]

LAST:MOV DisPlay_Buf[SI],AL

INC SI

CMP SI,WORD PTR 7

JBE LAST

POP SI

POP AX

POPF

RET

CLEAR_DisPlay_Buf ENDP

DELAY_10us PROC

PUSH CX

LOOP $

POP CX

RET

DELAY_10us ENDP

DELAY_10ms PROC NEAR

PUSHF

PUSH BX

PUSH CX

MOV CX,5 ;参考值10

TIME1:MOV BX,20 ;参考值50

TIME2:DEC BX

JNZ TIME2

DEC CX

JNZ TIME1

POP CX

POP BX

POPF

RET

DELAY_10ms ENDP

CODE ENDS

END START

原理图源文件：

链接：https://pan.baidu.com/s/1iCJ46t03hWu75aSykzp1bA?pwd=abcd
提取码：abcd

八、实验结果及思考问题（可扩展）

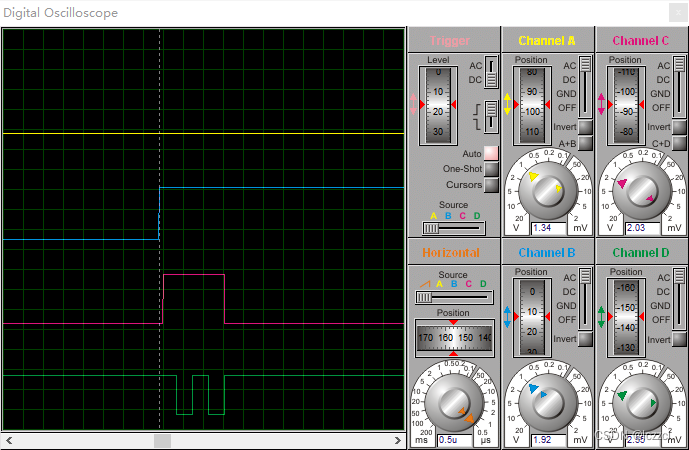

1、分析程序执行过程中，下列波形的含义；

2、简述数码管显示原理；

3、简述键盘扫描原理；

4、叙述中断处理的详细过程；
