从0开始操作GD32F303开发板

目录

1.固件库结构

2.固件库移植

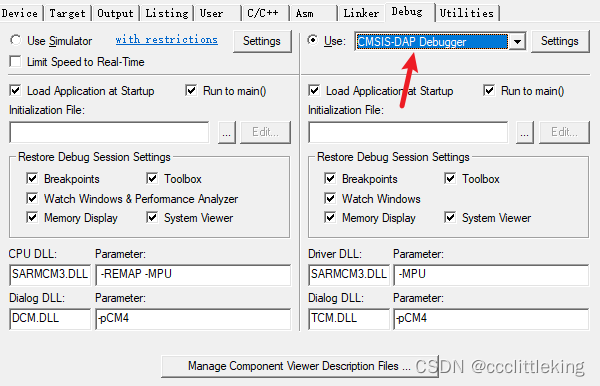

3.烧录

一.固件库文件结构

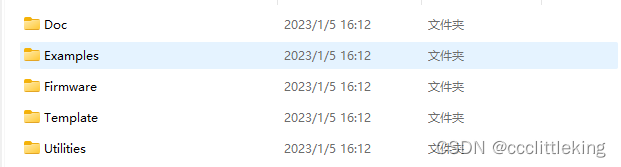

固件库可到GD官网下载，此处对应的版本为2.15，库文件结构如下；

Doc：文件为介绍文档，里面有汉英两版本的固件库介绍，可在其中查找相关文件以及函数的介绍

Example:此处包含了各个模块的例程，ADC，GPIO,串口等文件；

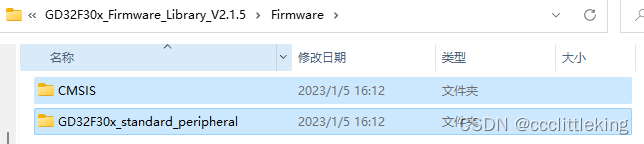

Firmware:包含了启动文件等必备的关键文件；

Template:为官方提供的一个移植例程；

Utilities:包含了其它的一些外设文件；

二.固件库移植

1.准备文件，GD32F303对应的芯片包（可从GD官网下载）

2.启动MDK,创建新工程

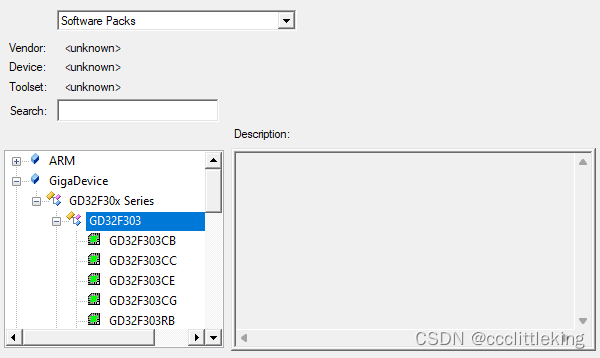

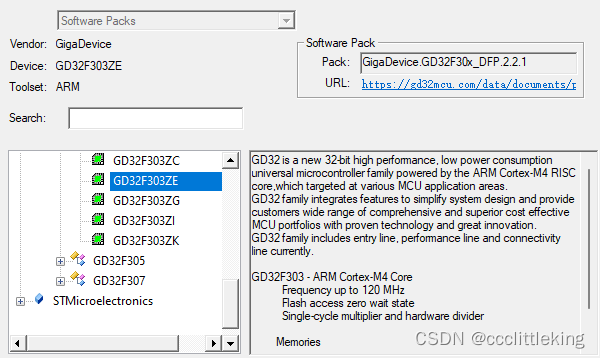

芯片包成功安装后可在此处选取对应的芯片，此处选用的是GD32F303ZET6(需要知道对应的芯片型号，不同型号的芯片包含的Flash不同，关系到后面启动文件的选择) ；

打开工程文档，移植文件

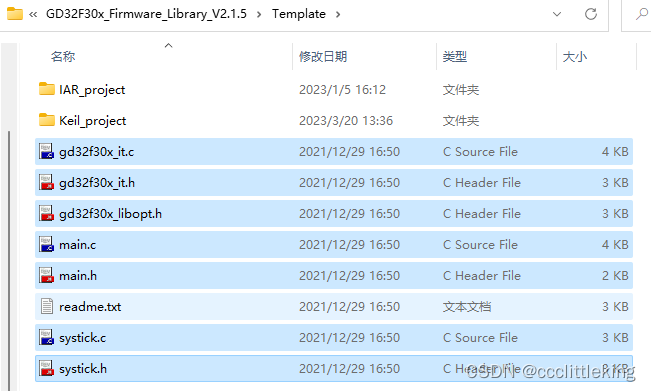

 移植选中的文件，建议在自己的文档中新建文件进行归档；

创建文件组，将移植的C文件导入

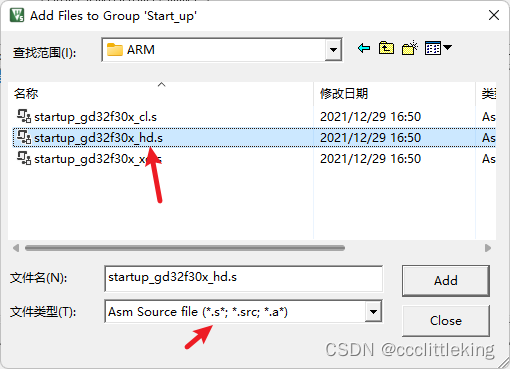

 注意，需要将启动文件一起导入，路径为CMSIS\GD\GD32F30x\Source\ARM

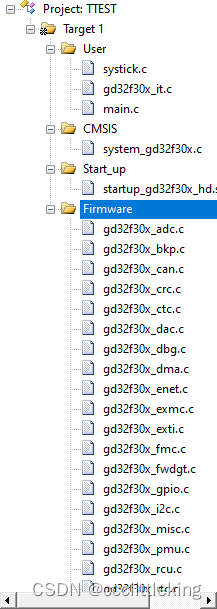

 移植后文件结构

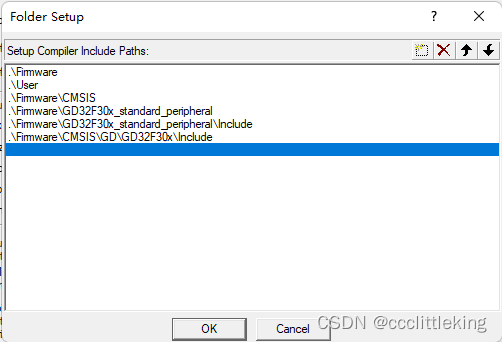

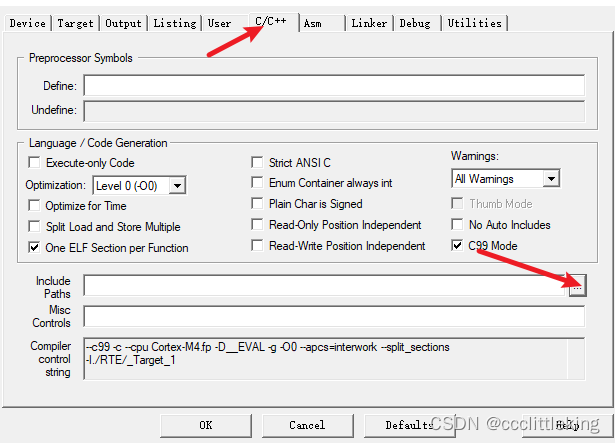

导入头文件

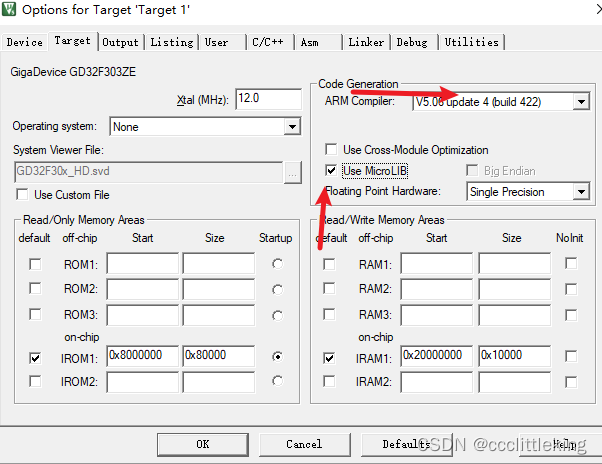

 配置结束后开始编译

一个错误，是不包含 文件，我们将引用代码删除；再编译

 漂亮，直接变成9个错误。不慌，此处ERROR是因为调用了刚才文件的函数，我们将他们统统删除；

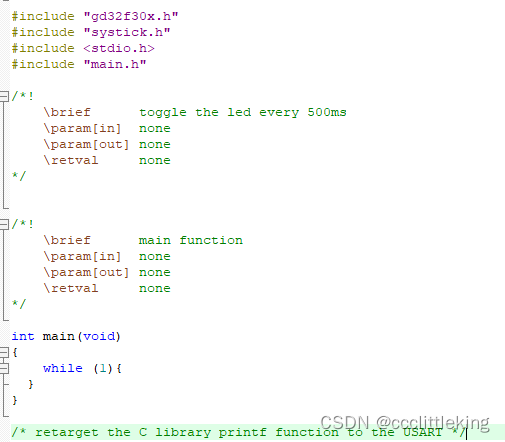

整理后main文件结构

 还有一个错误

原因就是我们没有删除干净，要斩草除根！！

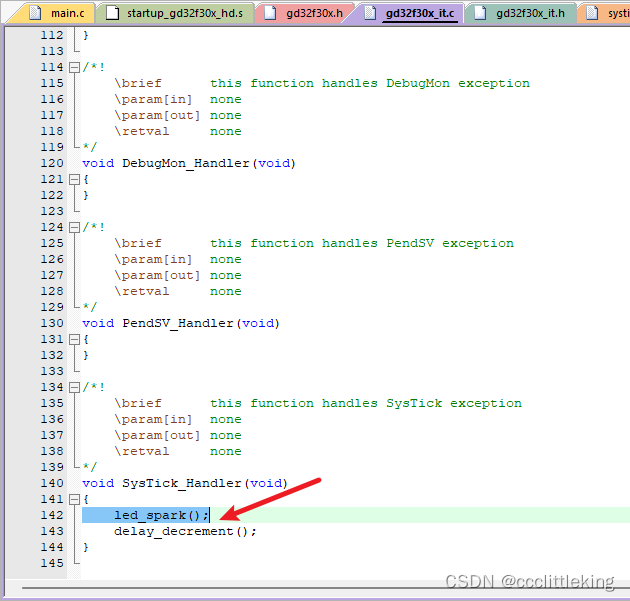

打开 gd32f30x_it.c文件，将其删除，就OK了

 编译成功，尝试点亮LED灯

  systick_config();
rcu_periph_clock_enable(RCU_GPIOA);
rcu_periph_clock_enable(RCU_GPIOE);

//使能时钟
 gpio_init(GPIOA,GPIO_MODE_OUT_PP,GPIO_OSPEED_50MHZ,GPIO_PIN_8);
 gpio_init(GPIOE,GPIO_MODE_OUT_PP,GPIO_OSPEED_50MHZ,GPIO_PIN_6);

//对应引脚配置
 GPIO_BC(GPIOA)=GPIO_PIN_8;
 GPIO_BC(GPIOA)=GPIO_PIN_6;

//我也不懂，反正就是能亮
    while (1){
      GPIO_BOP(GPIOA)=GPIO_PIN_8;//ÁÁ
            delay_1ms(500);
            GPIO_BC(GPIOA)=GPIO_PIN_8;//°µ
            GPIO_BOP(GPIOE)=GPIO_PIN_6;
            delay_1ms(500);
            GPIO_BC(GPIOE)=GPIO_PIN_6;

        }


 ok,实验成功。

第一次写文章，非常不专业，大概能看懂就好了，我水平有限，出问题也不一定知道。轻点喷
