CASS基于高程数据绘制等高线的方法基础版

本文详细介绍了如何使用南方测绘CASS软件,结合AutoCAD平台,从数据准备到生成等高线和三角网的过程,包括加载三维模型、展高程点、设置等高距和拟合方式等步骤。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

来源:公众号:南飞测绘视界

我们都知道南方测绘CASS软件是基于AutoCAD平台的一套集地形、地籍、空间数据建库、工程应用、土石方算量等功能为一体的软件系统,涵盖了测绘、国土、规划、房产、市政、环保、地质、交通、水利、电力、矿山及相关行业。我们日常在项目应用过程中时常需要绘制标准地形图生成对应的等高线以满足项目的实际需求。

作为测绘人,在实际工作中经常需要根据野外实测高程数据(已有高程数据)或者根据已经生成的osjb模型进行等高线绘制,本文将讲述应用CASS软件绘制等高线的具体操作流程。

软件及数据准备:

1、AutoCAD软件及配套南方CASS成图系统(推荐可以的话使用较新版的CAD及CASS版本);

2、三维模型

3、dat格式高程数据文本(数据格式:序号,,X,Y,Z)。

操作流程

1、打开cass软件


2、加载三维模型(如果已有dat数据,则可不用加载模型。


3、如果已有dat格式的高程数据,则直接在“绘图处理”菜单下的“展高程点”功能,找到自己的dat数据加载进来。

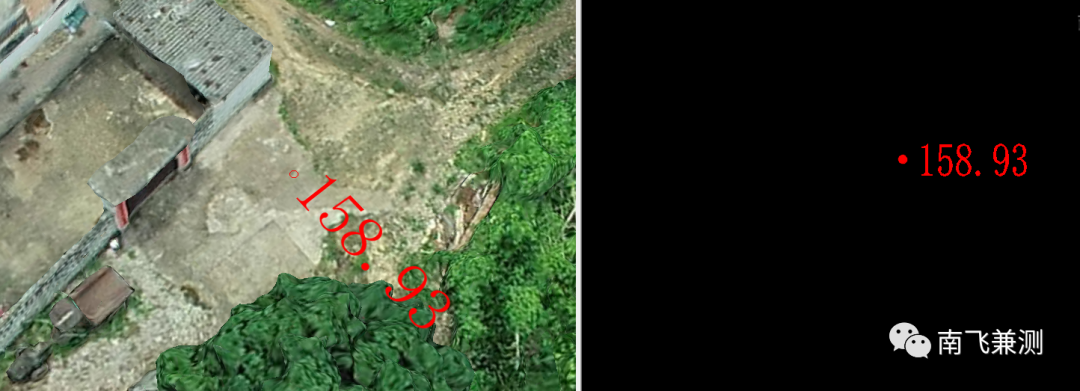

如果没有dat格式的高程数据,而是需要通过在模型上点生高程点的话。那么输入命令”DRAWGCD“-”(1)否“,此时就可以在左侧三维视图中点生高程点。




4、在根据实际地形把高程点生成完毕或展高程点后,我们就得到了最基础的高程数据。

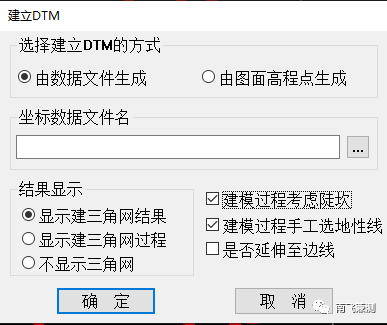

5、接下来就是开始生成三角网。点击正上方的【等高线】菜单--【建立三角网】,在弹出的“建立DTM”对话框中做如下设置:

✔ ”由数据生成“(这是已有外业dat高程数据)or”由图面高程点生成“

✔ 已有外业dat数据的则点击“...”按钮指定“坐标数据文件名”打开路径为,找到自己的外业dat数据。(图面高程点生成的不用这一步)

✔ 选择”显示三角网结果“、“建模过程考虑陡坎”和“建模过程考虑地性线”三个选项。

如下图所示:


选择由图面高程点生成的需要在点击确认后,在命令栏输入“1”(选取高程点范围)后回车后再选择高程点的范围。

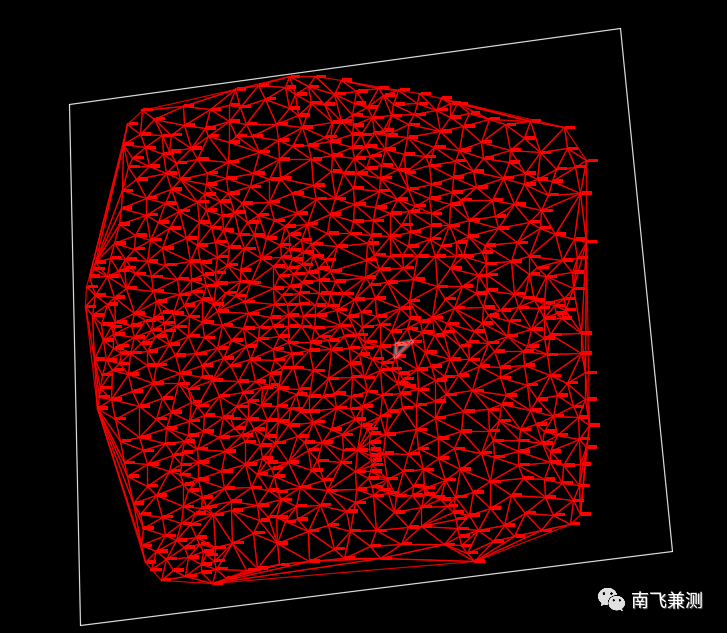

最后我们就得到了如图所示的三角网数据:


6、我们可以发现生成的三角网的最外围存在很多的长钝角三角形,我们都知道,在实际地形中,隔得越远的高程点越不能体现两点之间的地势变化,因此,最外围的三角网我们需要进行适当的删减,方法有两种,一种是手修,一种是通过点击正上方的【等高线】菜单--【过滤三角形】,在命令栏里可以输入最小角度(0-30),然后回车执行命令,这样一些多余的三角形就会被过滤掉。

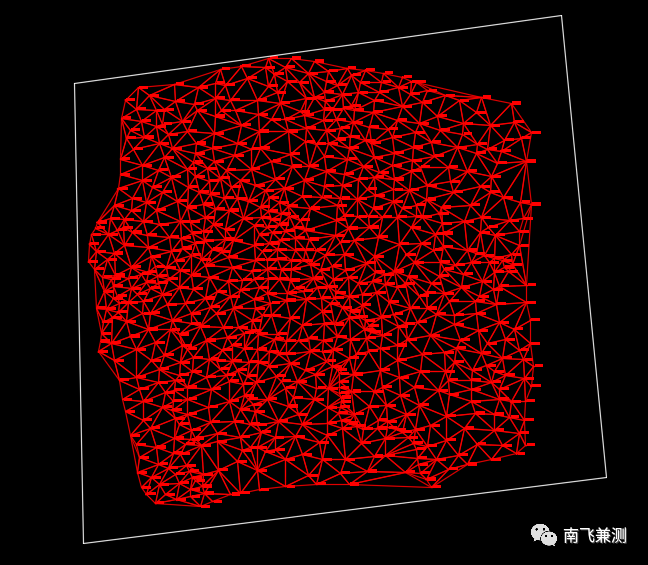

这是过滤后的三角网

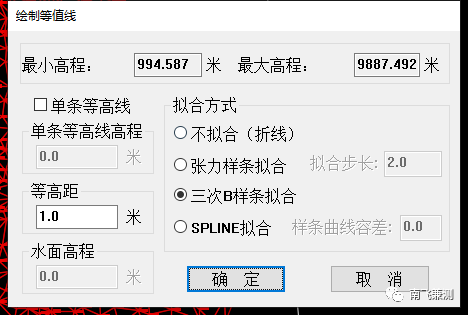

7、接下来我们进行等高线的绘制。点击正上方的【等高线】菜单--【绘制等高线】,在弹出的“绘制等值线”对话框中做如下设置:

✔ 等高距“N”米,具体需要多少的等高距则根据实际项目的需求填上。

✔拟合方式下选择“三次B样条”拟合。

✔ 点击确定进行等高线的生成

如下图所示:

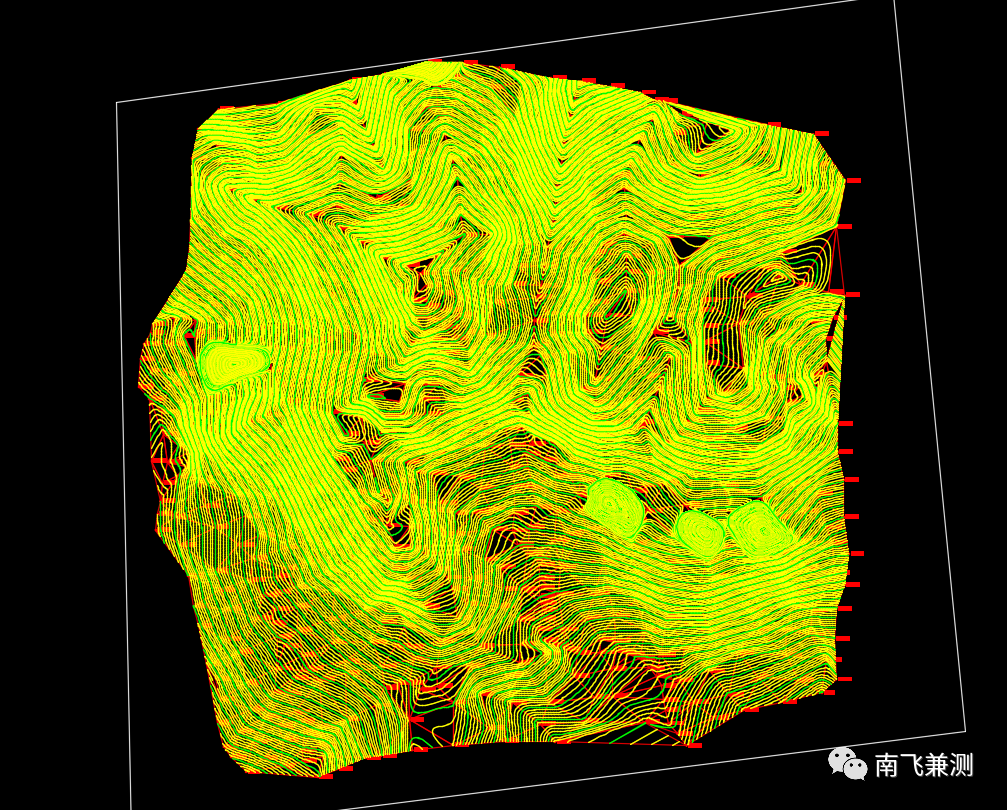

这就是最终生成的等高线

8、此篇文章是基础版的等高线生成教学。进阶版的包含:等高线的修剪、等高线根据实际地形的调整,等高线遇坎等地物的调整、等高线的手绘等等。因为进阶版的并非三言两语就能解释清楚,有机会会再编撰一篇技能培训推文。如果有哪位想和我探讨等高线的相关问题,请在公众号留言。

注:本公众号所载技能方法稿件均出于本平台根据实际工作总结,版权归属作者所有,未经本公众号授权禁止任何形式转载。本公众号对此拥有对此声明的最终解释权。
