220kV 变电站辅助控制系统优化改造成效

1、工程现状

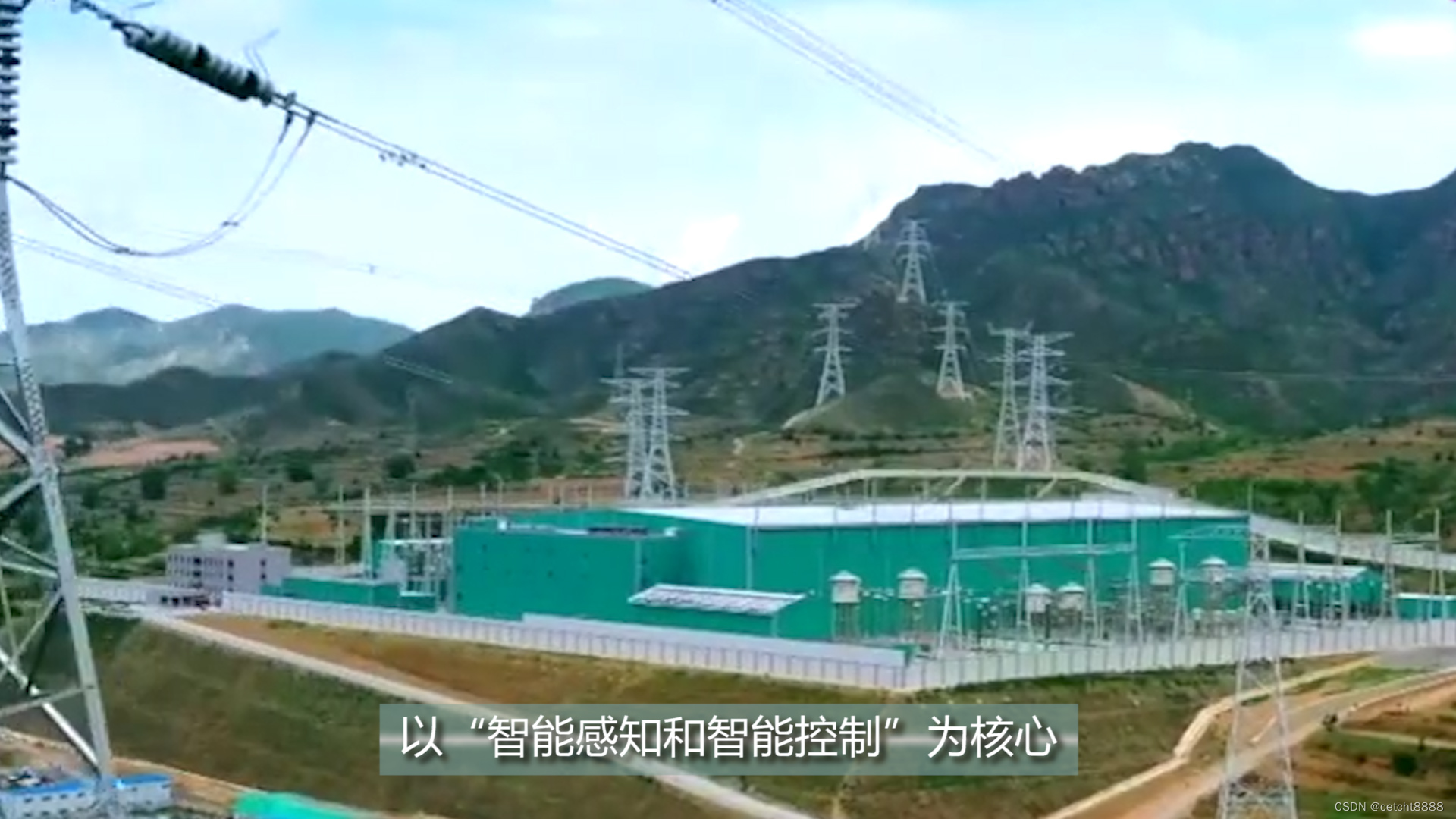

某 220kV 变电站为户内 GIS 变电站，占地面积 9.45 亩，于 2020年 06 月 11 日建成并投运。主要担负着工农业生产和生活的供电任务。该站现有主变 2 台，总容量为 360 兆伏安。220kV 系统为双母接线方式，分别与平陆站、三家庄站联网,现有断路器 6 台，进出线 3 回；110kV 系统为双母接线方式，现有断路器 7 台，备用出线间隔 4 回；10kV 系统为单母分段接线方式，现有断路器 45 台，出线间隔 32 回，并联补偿电容器 8 组，容量为 64 兆。

220kV 变电站现有大门门禁控制系统 1 套，能实现本地控制，不能实 现远程开关控制；变电站大门两侧部署 1 对红外对射，目前没有声光报警，不 能实现信号远传；双防区电子围栏系统，电子围栏主机不具备基于通讯规约信 号输出功能；继保室大门、1#和 2#蓄电池、继保室、电缆夹层东门入口部署门 禁系统，能实现本地控制，不能实现远程开关控制；门卫室安装部署了海湾公 司消防报警主机，系统运行正常，未配备报警信号通信主板，不能实现信号远 传；站内布置温湿度传感器和水浸传感器，不能实现信号远传；风机、空调、 工业空调、除湿机、室内外照明，未配置智能传感装置，未实现远传控制，上述现状无法满足变电站辅助状态全面监控要求。

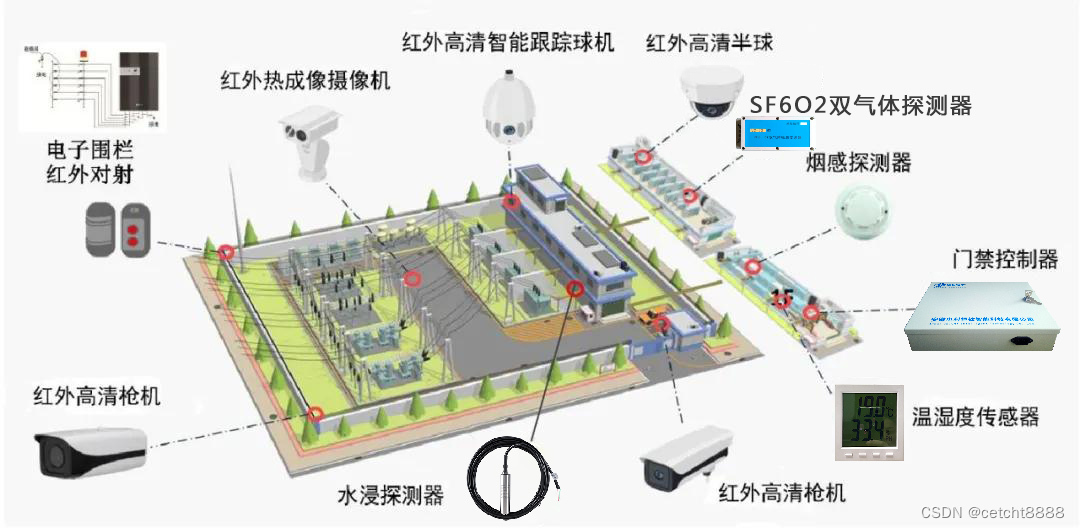

2、改造范围

更换电子围栏主机 1 台，红外对射 1 对，电子围栏修补 50 米，接入电子围

栏声光报警信号、门禁控制器 5 套接入辅助控制系统，大门控制实现远程控制、

温湿度传感器 25 套、空调控制器 5 套、灯光控制器 18 套、水浸传感器 4 套、

风机控制器 10 套、消防通信接入装置 1 套、接入除湿机、增加辅助设备状态采 集主机 1 台，实现 220kV 辅助状态前端采集和上传功能。

3、优化改造成效

3.1空调系统状态监测与运行自动化：

按照环境设定条件自动运行，自动判断运行状态是否正常，异常情况告警提示。

• 1）变电站各设备室的空调能根据室内温湿度情况进行自动投入，保证室内设备运行环境的最优化。
• 2） 空调能实现远方投退，避免空调在不必要的情况下长期运行，降低空调故障率，延长空调使用寿命，降低维修成本。
• 3）站内空调发生故障，能自动将故障告警信息发送至监控主机，运维人员能迅速掌握空调故障情况，及时安排空调修理，缩短故障时间，而改造前只能结合下次巡视周期才能发现空调故障情况。

3.2风机系统状态监测与运行自动化：

按照环境设定条件自动运行，自动判断运行状态是否正常，异常情况告警提示。

• 1）变电站各设备室的风机能根据室内温湿度情况进行自动投入，保证室内设备运行环境的最优化。
• 2）风机能实现远方投退，避免风机在不必要的情况下长期运行，降低风机故障率，延长风机使用寿命。
• 3）站内风机发生故障，能自动将故障告警信息发送至监控主机，运维人员能迅速掌握风机故障情况，及时安排风机修理，缩短故障时间，而改造前只能结合下次巡视周期才能发现风机故障情况。

3.3照明系统投切智能化：

为减少操作环节，和相应操作自动关联，如视频查看。

• 1）能远方实现站内照明系统的投退，如晚间配合工业电视系统使用，改造前的视频系统在晚间光线不佳的情况下无法实现监视功能，改造后通过远方控制灯光投入，使视频监控在晚间也能达到最佳效果。为晚间监视站内设备运行情况和晚間防盗提供了有力保障。
• 2） 照明系统的自动投退大幅降低照明系统工作时间，延长灯具使用寿命。

3.4环境信息系统告警上传自动化：

以阙值为基准，告警信息自动上传。

• 1）能实现站内雨量和风速的实时监测，相关数据及时上传至监控主机，使运维人员随时掌握变电站的气候条件和设备运行环境，为是否安排特巡提供可靠依据。
• 2）通过安装于电缆沟内的水量监测装置，可以准确的判断汛期站内进水的情况，而改造前只能在汛期安排派运维人员进行特巡，增加了人力物力的消耗

3.5门禁信息系统权限界定化：

以后台权限设定为基准，限定人员出入范围

• 1） 对外单位办理电话许可的工作，可通过远方操作门禁系统，仅开放该工作所需要进入的场所，避免外单位人员随意进出任意场所的管理漏洞。
• 2）变电站内任意一张门如果出现被打开的情况，远方监控主机都能收到相应信息，同时临近摄像头自动转至预置位，运维人员可进一步判断是否发生失盗事件，或者外单位人员工作结束后，未做到“人走门关”的情況。

3.6安防监控（周界防范）系统 周界告警现场处理自动化：

协议信息为基准，现场告警信息精确化，自动关联照明、视频其他辅助系统.

• 1） 站内周界防范系统动作后，告警信息及时上传至监控主机，并自动启动照明系统，运维人员可通过控制视频监控系统，检查是否确有外界人或物闯入变电站的现象。
• 2） 该装置运行后，曾发生过夜间有树枝挂落在周界防范系统上导致安防系统告警的事件，当时运维人员通过调整摄像头角度，了解这一情况后，及时通知门卫人员清除树枝，避免了树枝继续吹落至站内设备上引起事故的发生。

3.7视频监控系统联动自动化：

作为各类告警信息上传联动基本信息。

• 1）提高了工作效率：明显提高工作效率。在以往的模式下，辅助设备只有巡检人员到达现场才能发现设备隐患以及运行情况，通过当前采用技术手段可以方便配合巡检流程方便的及时、快速的处理存在的问题，大幅提高了工作效率。
• 2）提高了人力资源利用率：人力成本的提高是当前企业面临的重要问题，提高人力资源的利用率，做到减员增效，一直是电网企业的目标和追求。采用智能辅助控制系统一体化管理模式，实行集约化的统一管理，提高了工作效率。同时，配置的值守门卫人力资源及相关费用得到明显节省。
