高压配电间自动控制监控系统 主要功能模块介绍

高压配电间的特点

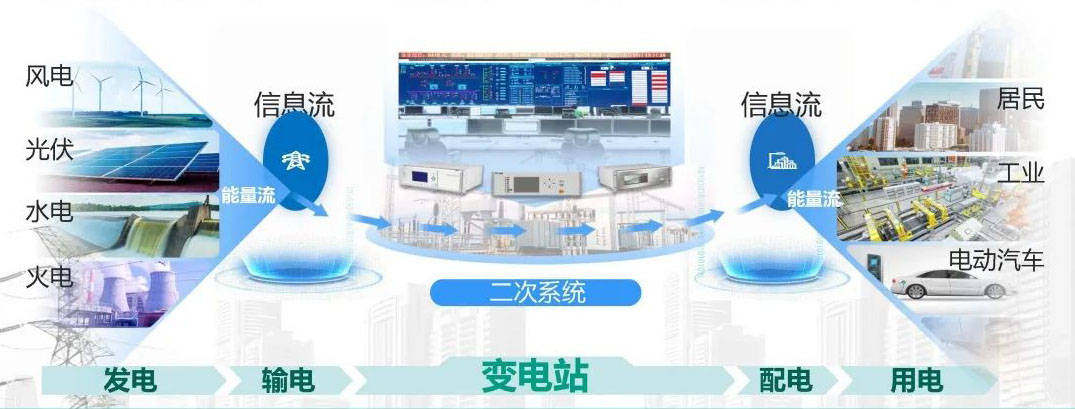

电压等级高，一般在10kV以上，有些高达500kV或更高；具有输电功能，可以将发电厂或变电所产生的大电流高压电力，通过导线设备连接其他电站和电力用户；包含变电和配电环节，可以将高压电转化为低压电，供给电力用户。

配电间常见安全隐患

1、六氟化硫气体泄漏隐患。

2、温湿度过高造成电子元件提前老化。

3、汛期长降雨造成漏水渗水隐患。

4、温湿度失衡，导致设备失灵。

5、烟雾监控不及时而造成的火灾隐患。

6、不法分子闯入，设备失窃问题。

系统组成

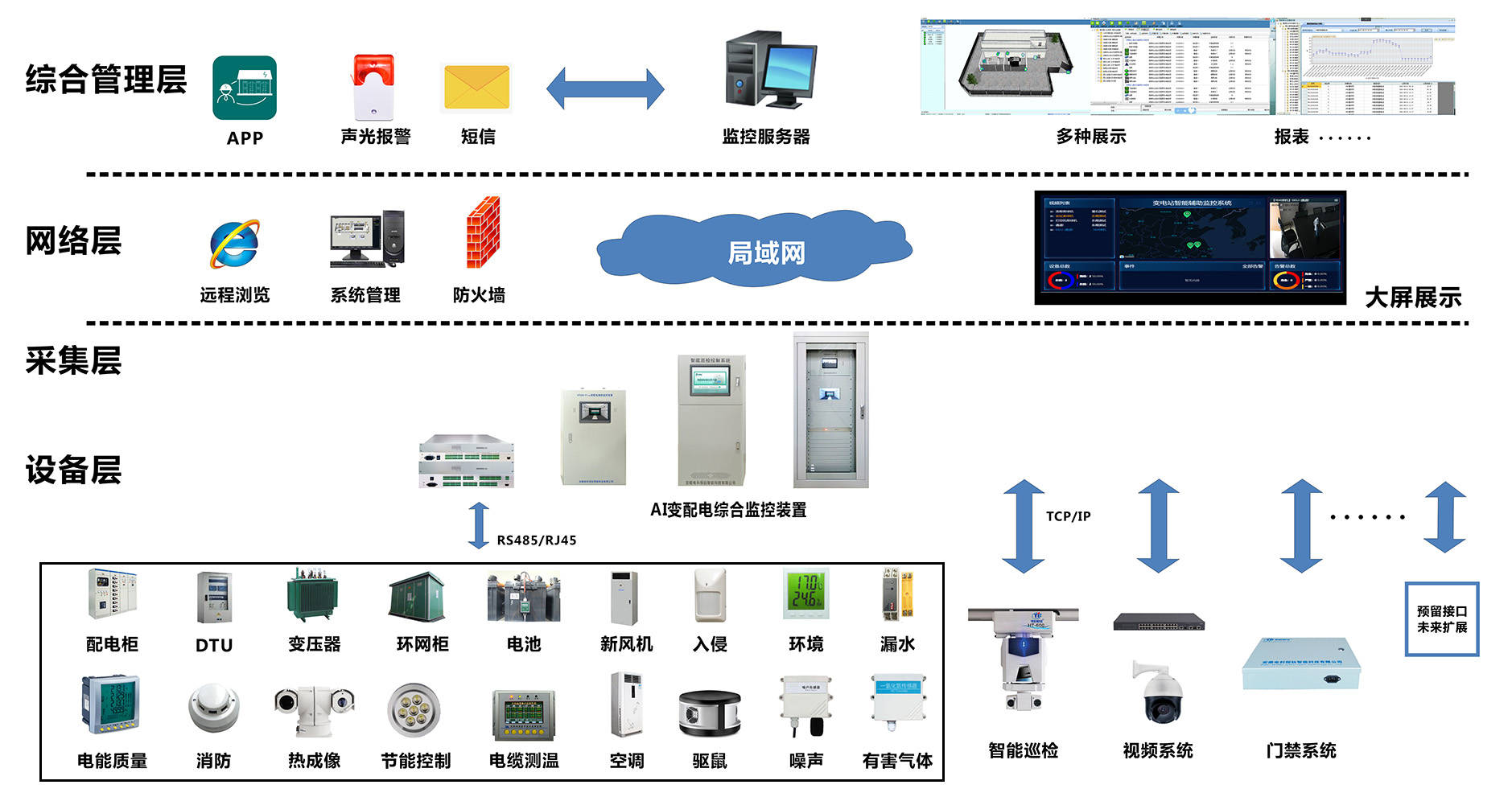

高压配电间自动控制监控系统的系统架构通常由站控管理层、网络通讯层和现场设备层构成。其中，站控管理层负责对整个系统的运行进行监控和管理，网络通讯层负责将站控管理层与现场设备层连接起来，实现数据传输和通信，现场设备层包括各种传感器、控制器、HT500辅助控制主机等设备，用于实时监测和控制高压配电室内的运行状态 。

1. 传感器：用于实时监测高压配电间内的温度、湿度、有害气体、噪声等参数。常见的传感器有温湿度传感器、SF6气体传感器、噪声传感器、漏水传感器、红外双鉴探测器、烟雾探测器等。
2. HT500辅助控制主机：接收传感器的监测数据，分析判断是否存在异常情况。
3. 控制器：根据预设的控制策略，对执行器进行远程控制。常见的控制器空调控制器、灯光控制器、风机控制器、水泵控制器、除湿机控制器等等。
4. 通信设备：实现高压配电间自动控制监控系统与上位机之间的数据传输。常见的通信设备有光纤通信设备、以太网通信设备等。
5. 显示设备：将监控系统的运行状态、报警信息等信息直观地展示给用户。常见的显示设备有液晶显示屏、LED显示屏等。

主要功能模块介绍

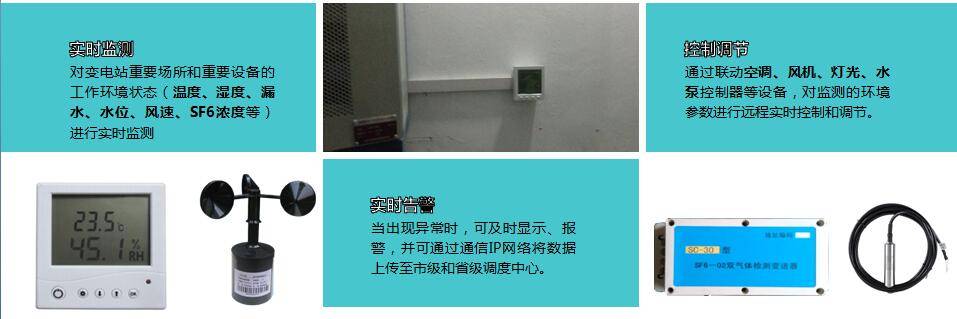

（1）环境监测：监测设备包括温度传感器、湿度传感器，风力传感器、液位探测传感器，可以实现对温湿度、风力、液位探测和报警等，并可与其他设备联动。

（2）视频监控及安全防护：包括视频监控系统、周界报警系统、门禁系统，能够实现视频监控及安全防卫子系统与变电站自动化系统联动。

（3）火灾报警及消防设备：除了用于监视室内出现明火或烟雾时对变压器等重要设备实现泡沫消防，并发出报警信号外，还通过智能辅助控制系统与视频监控子系统进行交互通信，实现联动。

（4）采暖通风及空调控制：将采暖设备和空调设备接入智能辅助控制系统中，由智能辅助控制系统结合环境监测子系统采集的环境数据，对全站采暖通风设备和空调设备进行智能化控制，实现节能减排的目的。

（5）水泵控制：当环境监控系统液位探测传感器监测到发生浸水事故时，智能辅助控制系统自动向排水泵控制箱发出启动指令，远程开启排水泵。

（6）远程灯光控制：具备随摄像头追踪开启的功能，灯光控制系统与门禁系统形成联动，在夜间或者光线较暗时为值班人员的正常工作提供方便。

（7）轨道机器人智能巡检：以轨道机器人为硬件平台，搭载可见光云台摄像机、红外热像仪、超声、局放、气体、温湿度以及声音等传感器，对室内设备进行检测。

实现目标

■为设备运行提供高度稳定可靠的监控信息资源，提供实时数据监测以及必要的远程控制、智能控制。

■实现配电所发生的故障产生故障告警，通过多种方式通知相关管理人员，及时处理，及时解决，对即将发生的故障进行预警。

■促进配电的自动化、智能化，明确管理人员的权利和责任，提高配电的管理水平，和节省运行管理费用，达到短期投资长期受益的目的。

■利用系统完善的数据统计和分析功能，为配电所管理者提供可靠地参考依据，为配电所建设与改进提供充分的决策依据。

■预留充分的扩展功能，适应发展需要，做到方便扩展、容易更改，可适应环境的变化和管理需求的多样化。
