配电房“无人值守”还是“有人值守”？配电房能综合监控系统

配电房现状

现代人的生活离不开供电，那么保证正常的供电离不开配电室正常的运行。现有的配电室内大部分已经安装了有助于散热的装置，比如一些空调和排风机等等，通过设备运维人员定期手动来进行设置和调节，可以起到排热的作用。

现有的配电室里面大都利用空调调节室内温度和湿度，从而有效地起到配电室内保护装置正常工作的作用。但是，通过人为定期检查调节，无法实现实时监控到配电室内的环境温湿度。

传统（有人值守）配电房

配电室设备、设施的隐患发现主要由人工巡检，以人的五官，望（看状态）、闻（闻气味）、问（读数据）、切（测温度）、听（听异响）等手段为主，辅以检修过程中的检查发现，隐患排查存在误差和滞后性，配电室环境突变和设备故障也可能会引起火灾、触电等安全事故和大范围的停电事故，影响安全生产。

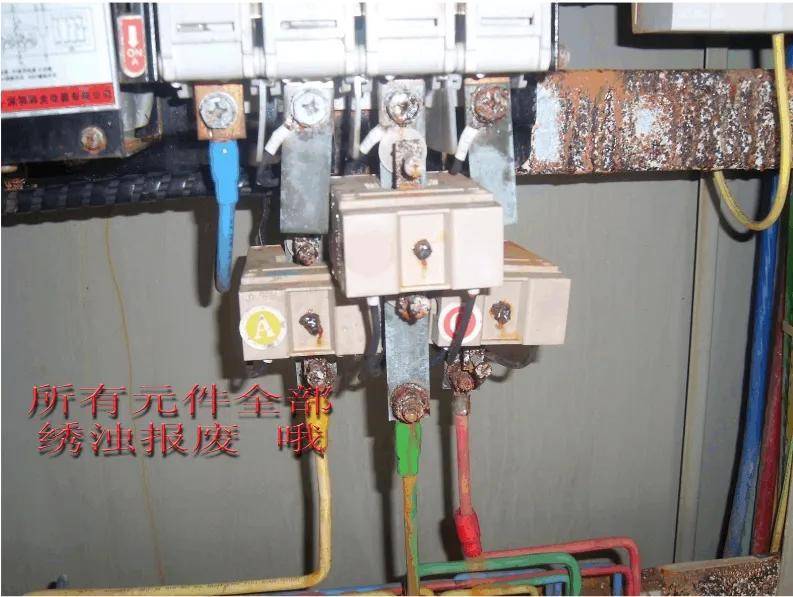

在很多城镇和乡村中，还有一大批的老电站，特别是一些修建时间较早的配电室，运行环境较差，特别是山区环境潮湿的变电站。由于环境潮湿，水汽很容易通过电缆进入到配电室中，如果没有及时地检测到室内的温湿度，很容易造成接地故障。如果站内的空调设备没有掉电自启动功能，一旦发生交流电源消失，空调断电，将失去作用。单单依靠人员到现场调节，现实生活中无法得到保障。而由于环境温湿度无法达到设备运行要求，造成比如线路老化和设备使用寿命周期缩短等问题，则会进一步影响到居民的正常用电，甚至还会存在一些安全隐患。

智能（无人值守）配电房

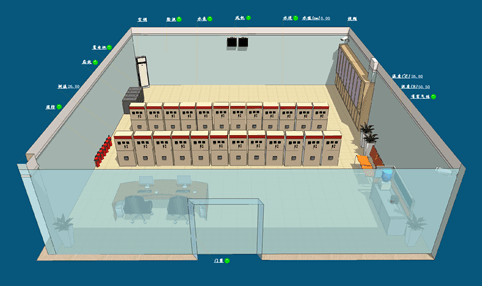

智能（无人值守）配电房能够对多种设备和环境因素进行监控，包括变压温控、线缆测温、温湿度、气体、水浸、水位、水泵、空调、风机、除湿机、电暖、风机、照明、电子围栏、门禁、视频、驱鼠等。通过将现场的传感器等设备连接到一个智能网络中，该系统能够实现数据的实时采集、传输和处理，以及对设备故障的预测和报警等功能。

以一个110kV的配电室为例 综合监控系统设备配置

以一个110kV的配电室为例，一般需要这些装置紧密配合，各自完成相对应的检测环境，能够实现对于配电室运行环境的基本检测和信息收集工作。

1）安装空调控制单元，采集空调状态，实现远程控制空调开启/关闭；

2）安装灯光控制单元，实现灯光远程控制和联动开启；

3) 安装网络红外高清球型及固定摄像机共4套，对配电室内区域进行远程图像监控；

4) 配电室两侧安装温湿度传感器共2台，采集室内温湿度数据，温湿度超限时报警；

5) 两条电缆沟内安装水浸探测器共4台，水位超限时报警；

6) 地面安装六氟化硫及氧气探测器1套，气体浓度超限时报警；

7) 配电站房内间两侧各安装风机1台，东侧为进风风机，西侧为出风风机，使房内空气形成对流，温湿度、SF6/氧气气体浓度超限时自动启动；

8) 配电站房内主出入口处安装红外双鉴探测器2套，对人员出入情况进行监测；

9) 配电站房内主出入口门框安装门磁2套，探测门的开关状态；

10)配电站房内吸顶安装烟感探测器6套，探测到烟雾时发出火灾报警；

11)配电站房内吸顶安装明火探测器2台，探测到房内明火时发出火灾报警；

配电室无人值守：智能化配电房综合监控系统联动功能特点

1、红外线防护/撤防、照明、风机联动门禁

1)电子钥匙合法权限开门自动撤防;机械钥匙开门或其它非法开门不撤防。

2)开门(任意一扇门)立即自动打开照明;关门后立即自动关闭照明(所有门都关闭)。无人值守配电站房智能辅助监控系统开门(任意一扇门)自动打开风扇，运行5分钟后自动关闭风扇(数值可配置)。

3)防止红外线正常工作，触发红外线报警时，会产生红外线入侵报警时间;防止红外线失效，触发红外线报警时，不会产生入侵报警时间。

2、温度和湿度与电力环境控制机联动

1)湿度超过85%(数值可配置)，电力环境调节机干燥功能自动开启;湿度低于70%(数值可配置)，电力环境调节机干燥功能自动关闭。

2)温度高于35℃(数值可配置)，电力环境调节机制冷功能自动开启;温度低于30℃(数值可配置)，电力环境调节机制冷功能自动关闭。

3、无人值守配电站房综合监控系统：录像与门禁、红外、水浸、烟感联动

1)检测到开门状态(无论哪扇门)时，摄像头旋转到门禁位置进行摄像。无人值守配电站房智能辅助监控系统如有异常，如非法入侵、非法操作等，启动紧急记录，向运维人员发送信息，持续记录，直至恢复正常。如果检测到关闭状态，摄像头会旋转到默认位置。

红外线报警摄像机旋转到红外线探测器位置开始摄像，1分钟后(数值可配置)旋转到默认位置。

无人值守配电站房智能辅助监控系统检测到水浸状态时，摄像机与水浸探测器位置联动开始摄像，1分钟后(数值可配置)旋转至默认位置。

4)无人值守配电站房智能辅助监控系统烟雾报警摄像机旋转至烟雾探测器位置开始摄像，1分钟后(数值可配置)旋转至默认位置。

4、无人值守配电站房综合监控系统：烟与消防设备，视频，主站报警联动

当烟雾探测器检测到烟雾时，启动风扇，相机拍摄，监控主站和现场同时报警，监控主站通过远程数据中心快速通知相关人员进行处理。

5、无人值守配电站房综合监控系统：风扇定期启动，并与SF6同时启动

1)风扇每48小时自动启动一次(风扇启动时间上午9:00.时间可以配置)，无人值守配电站房智能辅助监控系统运行5分钟后自动关闭风扇(数值可以配置，全循环所需时间可以配电室内空气)。

2)当SF6、当臭氧浓度高于正常指标时，会发生报警，无人值守配电站房智能辅助监控系统并自动打开风扇等设备，排出气体。

当氧气低压正常指标出现时，会发生报警，并自动打开风扇等设备，通风配电室。

打开门(只需打开一扇门)自动打开风扇，运行5分钟(数值可配置)后自动关闭风扇。
