配电室数字化改造及远程监控系统（通过技术创新推动配电室的升级转型)

一、传统运维痛点与智能化转型价值

传统配电室依赖人工巡检与手动记录，存在响应滞后、数据盲区、人力成本高等多重弊端。通过数字化改造构建智能监控体系，可显著提升电力系统运行的可靠性、安全性和经济性。实践表明，智能化改造可实现运维效率提升60%以上，能源损耗降低15%-20%，设备故障预警准确率达95%。

二、配电室数字化改造及远程监控系统实现目标

■为设备运行提供高度稳定可靠的监控信息资源，提供实时数据监测以及必要的远程控制、智能控制。
■实现配电所发生的故障产生故障告警，通过多种方式通知相关管理人员，及时处理，及时解决，对即将发生的故障进行预警。
■促进配电的自动化、智能化，明确管理人员的权利和责任，提高配电的管理水平，和节省运行管理费用，达到短期投资长期受益的目的。
■利用系统完善的数据统计和分析功能，为配电所管理者提供可靠地参考依据，为配电所建设与改进提供充分的决策依据。
■预留充分的扩展功能，适应发展需要，做到方便扩展、容易更改，可适应环境的变化和管理需求的多样化。

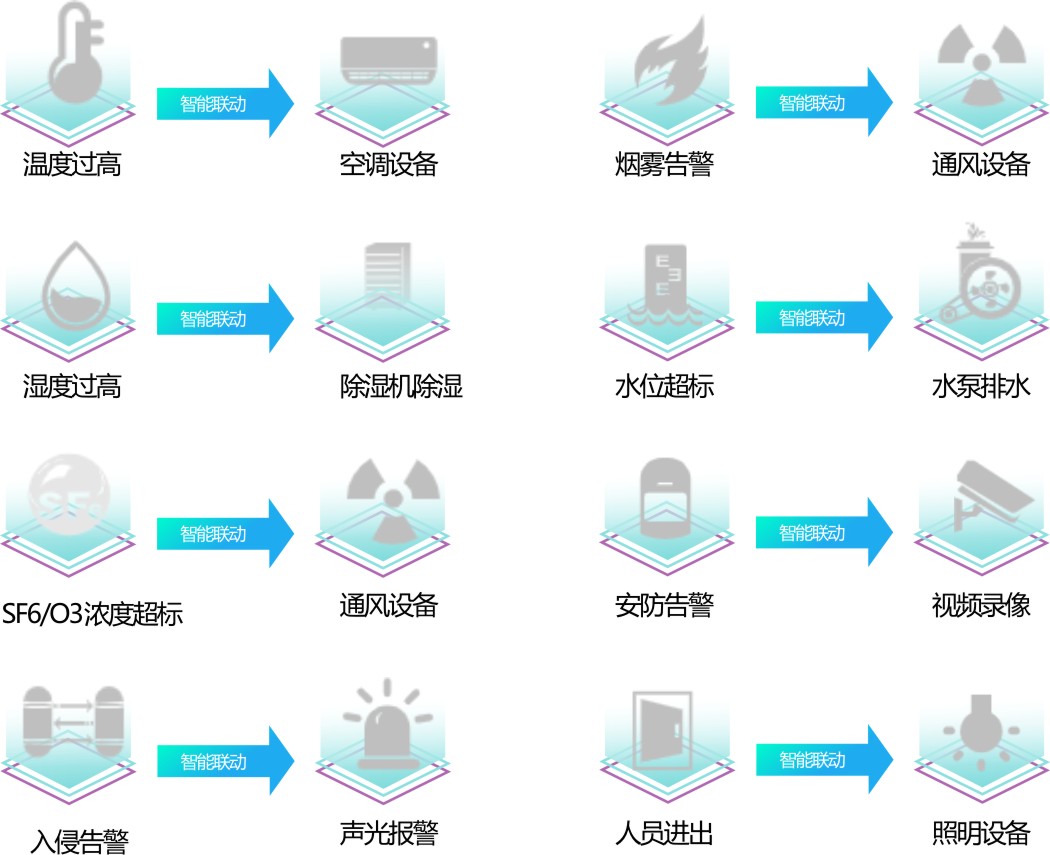

三、配电室数字化改造及远程监控系统联动功能

温度值联动风机或空调

当配电室环境监测系统监测到配电室内的温度高于35度时，监测系统联动风机启动或空调制冷，降至25度时关闭设备。

水位传感器联动水泵

配电室环境监控系统在地下配电室房门进出口墙壁上，配置水浸传感器，对电缆沟水位等环境数据进行实时采集和联动控制。

有害气体联动风机

当配电室内的六氟化硫、臭氧等气体浓度超标或氧气浓度过低时，配电室环境监控装置联动风机排风换气。

明火探测器联动风机和摄像机

烟感或明火探测器探测到火灾时，配电室环境监控系统将报警信号发送至中心平台，联动风机和摄像机启动报警录像。

灯光联动及远程控制

当门禁或红外传感器探测到异常时，配电室环境监控系统联动灯光开启照明，需远程查看视频时，可远程打开灯光进行照明。

湿度值联动除湿机

当温湿度传感器或除湿机自身检测到湿度高于75%时，启动除湿机进行除湿，当配电室湿度低于50%时，关闭除湿机。

四、配电室数字化改造及远程监控系统的功能模块介绍

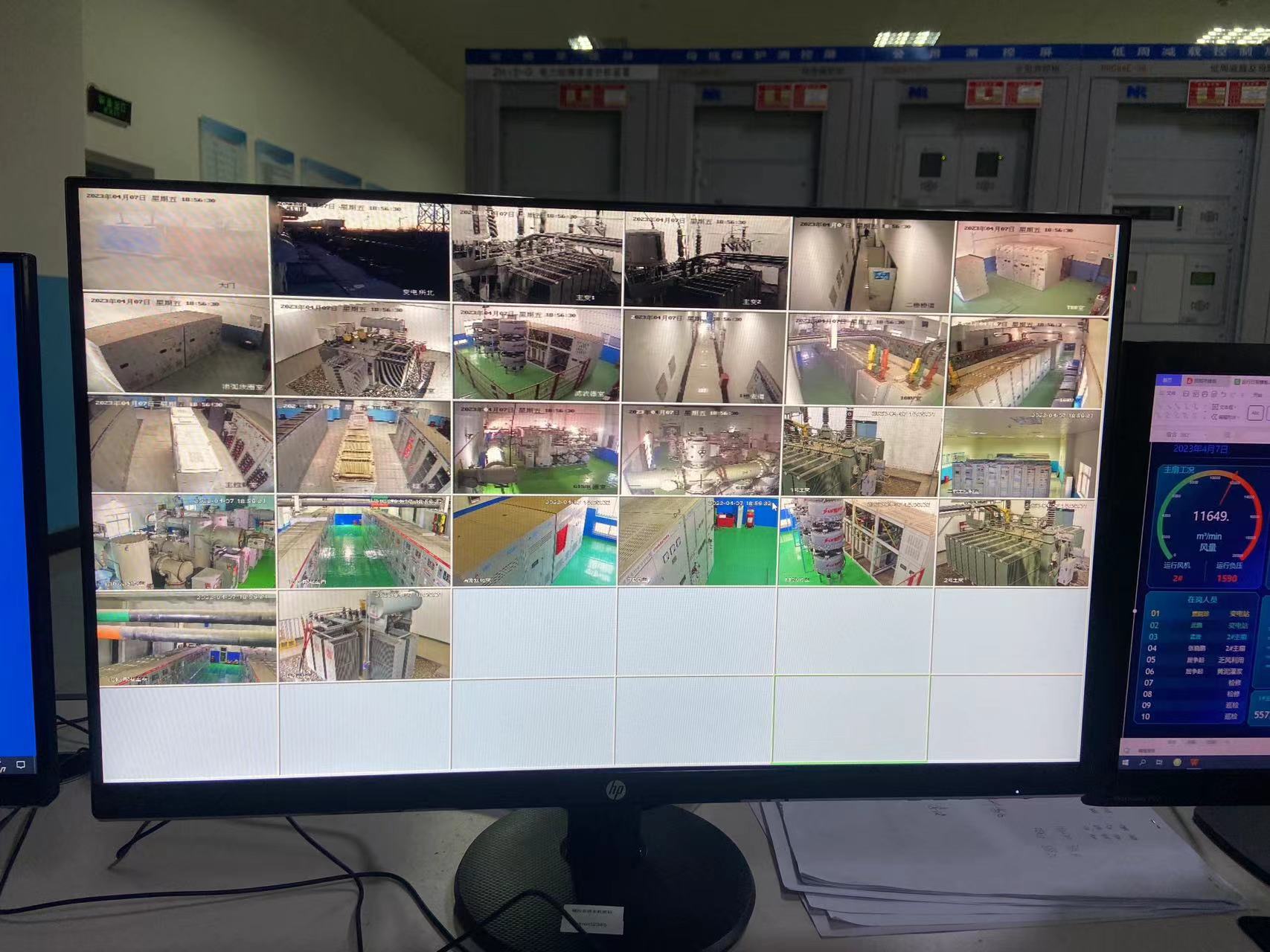

1.智能视频集中监控与智能巡视

对配电室配备高清可见光摄像机与高精度云台，确保全视野无盲区，定位精度高，能准确捕捉预置位置的图像信息。平台支持对视频的云台控制，精准捕捉和掌握设备区域可能出现异常；支持通过刻录机对历史数据的调取；支持视频的红外高温预警、异常现象的预警。

2.实时监测

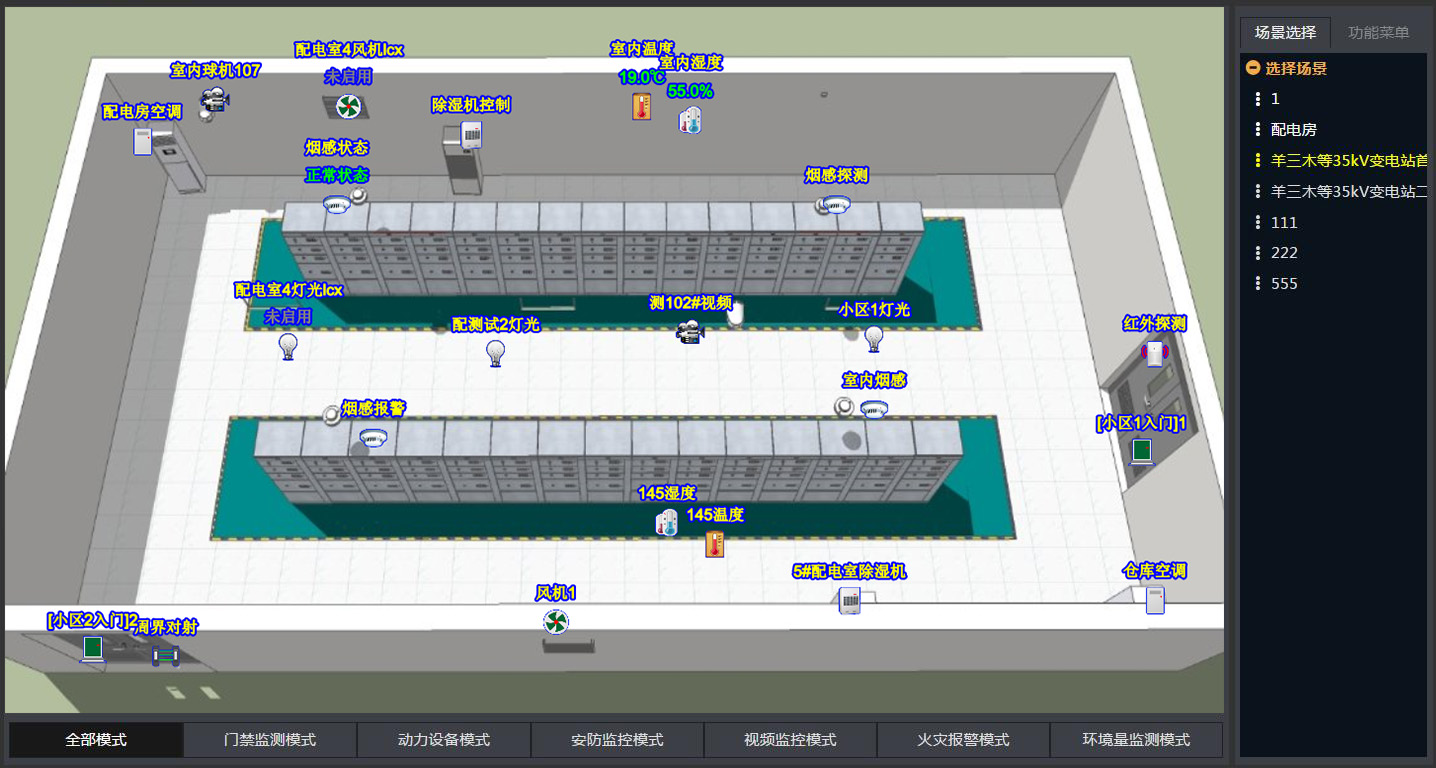

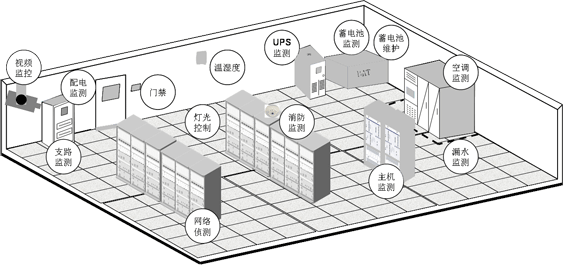

为实现对配电网络和电气设备的不间断保护和监控，提高供电可靠性和供配电系统的自动化水平，加强对配电室资产设备的实时管理与集中管理，实现配电室动力控制、消防、环境监测、安防的综合统一“一张图”联动管理。

实时监测的内容包括：实时监测配电室设备运行参数，环境安全隐患实时监控功能，配电室动力控制、消防、环境监测、安防的综合管理。

3.配电室设备运行参数

配电室环境参数信息，如一次图、视频监控、温度、湿度、漏水/水浸、水位、有害气体等。

4.环境安全隐患实时监控功能

对高压、低压开关柜接点温度在线监测，主要在线监测开关柜断路器铜排接头、电缆接头等电气连接部位的温度、漏电，检测数据均通过无线方式发通讯到云平台，既实现被监控设备的就地监控、显示、预警。通过平台组态功能完成用户的电气主接线运行展示，实现用户的电力集中监控和远程停送电操作。

5.配电室风机、照明、空调、除湿、水泵消防的联动控制

平台对室内电缆隧道的积水、配电室高温高湿、照明通过监控产品，形成集中监控，实时展示对应环境参数和相关设备的运行停止状态，并能通过对应温控器、水位浮球开关、照明控制器、湿度传感器等智能传感器，实现设备运行、配电室照明的联动控制，确保环境的稳定、连续、安全。

6.配电室安防智能监控

系统集成红外入侵、门窗异常状态监控、门禁集控、智能视频等装置，形成配电室安防集中管理。

（1）对配电室的重要门实施门禁进出管理

功能：门禁控制器可选用单门、双门控制器和非接触式读卡器或视频、指纹一体机，门禁控制器通过TCP/IP将门禁数据上传至集中监控管理平台上，监控平台统一进行门开关状态、同步记录、人员进出入管理。进入时，通过非接触式读卡器、指纹或人脸识别完成，出去时通过按钮完成。

（2）红外入侵、门窗异常状态监控

非法闯入报警：未通过正常途径开门，红外系统会发出警报，并提醒相关人员注意；

配电室门窗长时间未关闭报警：门被合法打开一定时间未关闭，系统会发出报警信息，提醒值班人员注意。

平台支持配电室正常值班或工作期间，通过平台和APP实现布防撤防操作，集中对配电室红外和门磁进行设定，保证红外入侵和门窗异常的告警信息真实性，平台同时对布防撤防操作有对应记录。

7.配电室环境内有害气体、温湿度、进水监控

实时监测配电室内的温湿度、水浸数据。监测可燃气体、有害气体（O2和SF6）情况，实现异常预警、事件记录、历史数据查询。

8.配电室消防安全

配电室安装智能烟感、手报，与平台接入的配电室消防主机系统、电气灭火系统一起，形成配电室的完整消防安全报警系统，及时发现火灾隐患，并对消防装置状态、事件进行记录和告警。

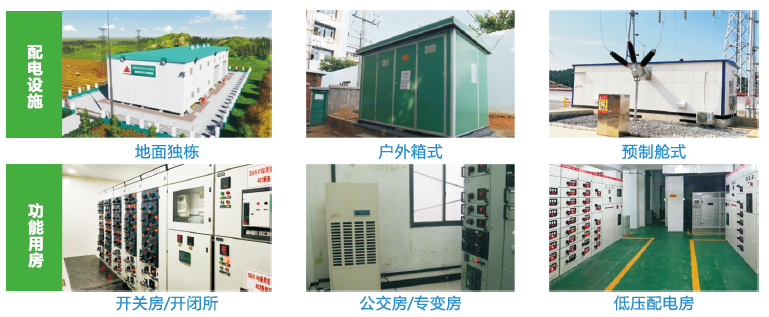

五、配电室数字化改造及远程监控系统应用范围

应用于变电站、开闭所向少人或无人值班发展趋势的需要。实现对配电室内设备的状态监测（干变绕组温度监测、开关柜母线测温、开关柜局放监测、馈线回路电量、温度监测）、环境的实时监控、安防监控、火灾消防、灯光控制等信息的检测和控制。

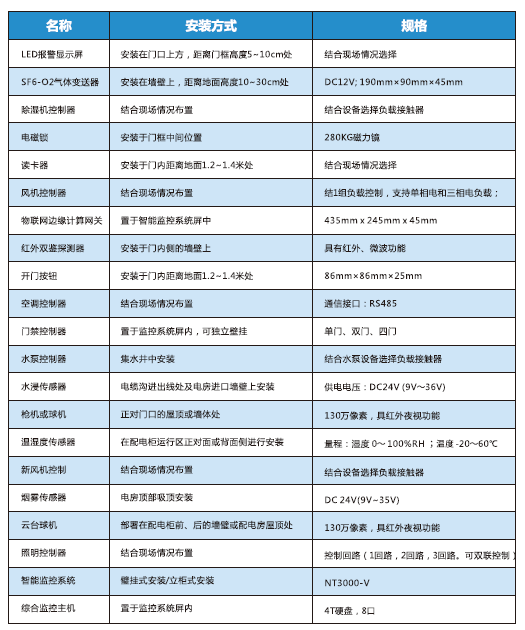

六、配电室数字化改造及远程监控系统配置方案清单

像头、硬盘录像机：用于通过视频图像监控现场环境情况，为运维人员提供直观的现场画面。

双鉴红外传感器：主要监测配电所人员进出状态，保障场所的人员出入安全。

烟雾传感器：实时监测配电所烟雾状态，及时发现潜在的火灾隐患。

液位传感器：精确监测水位值，特别是在易积水区域，如电缆沟，预防因水位过高导致的设备故障。

温湿度传感器：监测环境温度、湿度，确保配电室环境条件符合设备运行要求。

六氟化硫探测器：监测环境六氟化硫浓度，保障人员安全，防止因气体泄漏引发的安全事故。

氧气探测器：监测环境氧气浓度，维持室内空气质量，避免因缺氧对人员造成危害。

臭氧探测器：监测环境臭氧浓度，及时发现因设备放电等原因产生的臭氧超标情况。

照明控制模块：可监测灯光照明状态，并实现远程控制照明设备，灵活满足不同场景的照明需求。

除湿机控制模块：监测除湿机状态，远程控制除湿机开关，有效调节室内湿度。

风机控制模块：监测风机状态，远程控制风机开关，保障室内空气流通。

水泵控制模块：监测水泵状态，远程控制水泵开关，确保在水位异常时能及时排水。

空调控制模块：监测空调状态，远程控制空调开关，维持室内温度适宜。
