wifi定频操作rtwpriv移植编译

---

前言

RTL8XXXXX 定频工具移植编译，用于wifi模块认证配置WiFi工作在定频模式下。

---

一、rtl8xxxx的WiFi内核配置

1.使用说明：

1.先确认driver\rtl8XXXXX下的Makefile中的

CONFIG_MP_INCLUDED 是否等于 y,不等于y,需修改后重新make重新编译驱动生成 .ko文件

2.测试时需等系统正常运行并加载WIFI驱动后再按以下命令进行测试.

3.本文档是参考 Realtek_RF_MP_Tool_Guidelines_V14_20150605 整理的；

4.各指令的含义可以参考 Realtek_RF_MP_Tool_Guidelines_V14_20150605；

5.本手册适用于 rtl8XXXA的模块,需要在串口工具下测试。

二、移植rtwpriv软件到buildroot平台编译

1.建立rtwpriv包配置

添加menuconfig 索引

buildroot-2019.02.6/package/Config.in文件中添加如下配置

menu "My App"
    source "package/rtwpriv/Config.in"
endmenu

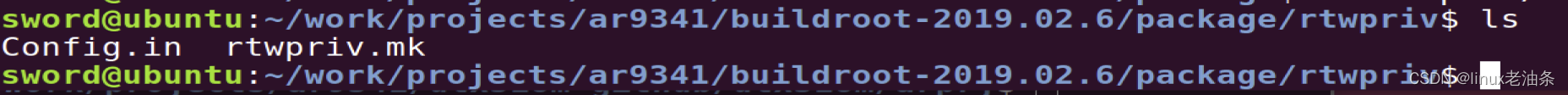

如下图所示：在package下创建rtwpriv目录，并添加Config.in 和rtwpriv.mk文件

 Config.in 文件内容如下

config BR2_PACKAGE_RTWPRIV
    bool "rtwpriv"
    help
      An wifi tools.

rtwpriv.mk文件内容如下

ifeq ($(BR2_PACKAGE_RTWPRIV), y)

        RTWPRIV_VERSION:=1.0.0
        RTWPRIV_SITE=$(TOPDIR)/board/art93xx/packets/rtwpriv
        RTWPRIV_SITE_METHOD=local

define RTWPRIV_BUILD_CMDS
        $(TARGET_MAKE_ENV) $(MAKE) CC=$(TARGET_CC) CXX=$(TARGET_CXX) -C $(@D)
endef

define RTWPRIV_CLEAN_CMDS
        $(TARGET_MAKE_ENV) $(MAKE) -C $(@D) clean
endef

define RTWPRIV_INSTALL_TARGET_CMDS
        $(TARGET_MAKE_ENV) $(MAKE) -C $(@D) install
endef

define RTWPRIV_UNINSTALL_TARGET_CMDS
        $(TARGET_MAKE_ENV) $(MAKE) -C $(@D) uninstall
endef

$(eval $(generic-package))
endif

2.源码准备

源码获取地址，我分享的csdn资源：wifi定频工具源码和使用手册

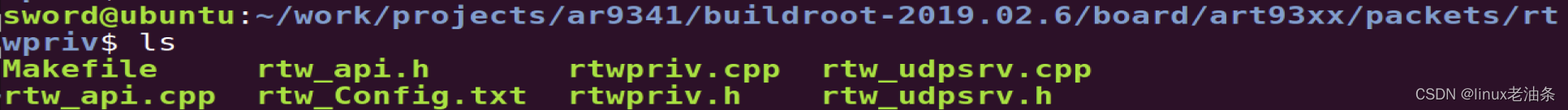

源代码如下：

Makefile文件内容

DEPS =
OBJ = rtwpriv.o
CFLAGS = -lm
CXXFLAGS= -lm

rtwpriv: rtwpriv.cpp rtw_api.cpp rtw_udpsrv.cpp
    $(CC) -o $@ $^ $(CXXFLAGS)

.PHONY: clean
clean:
    rm -f *.o *~ rtwpriv

.PHONY: install
install:
    cp -f rtwpriv $(TARGET_DIR)/usr/bin/

.PHONY: uninstall
uninstall:
    rm -f $(TARGET_DIR)/usr/bin/rtwpriv

---

 3.编译rtwpriv

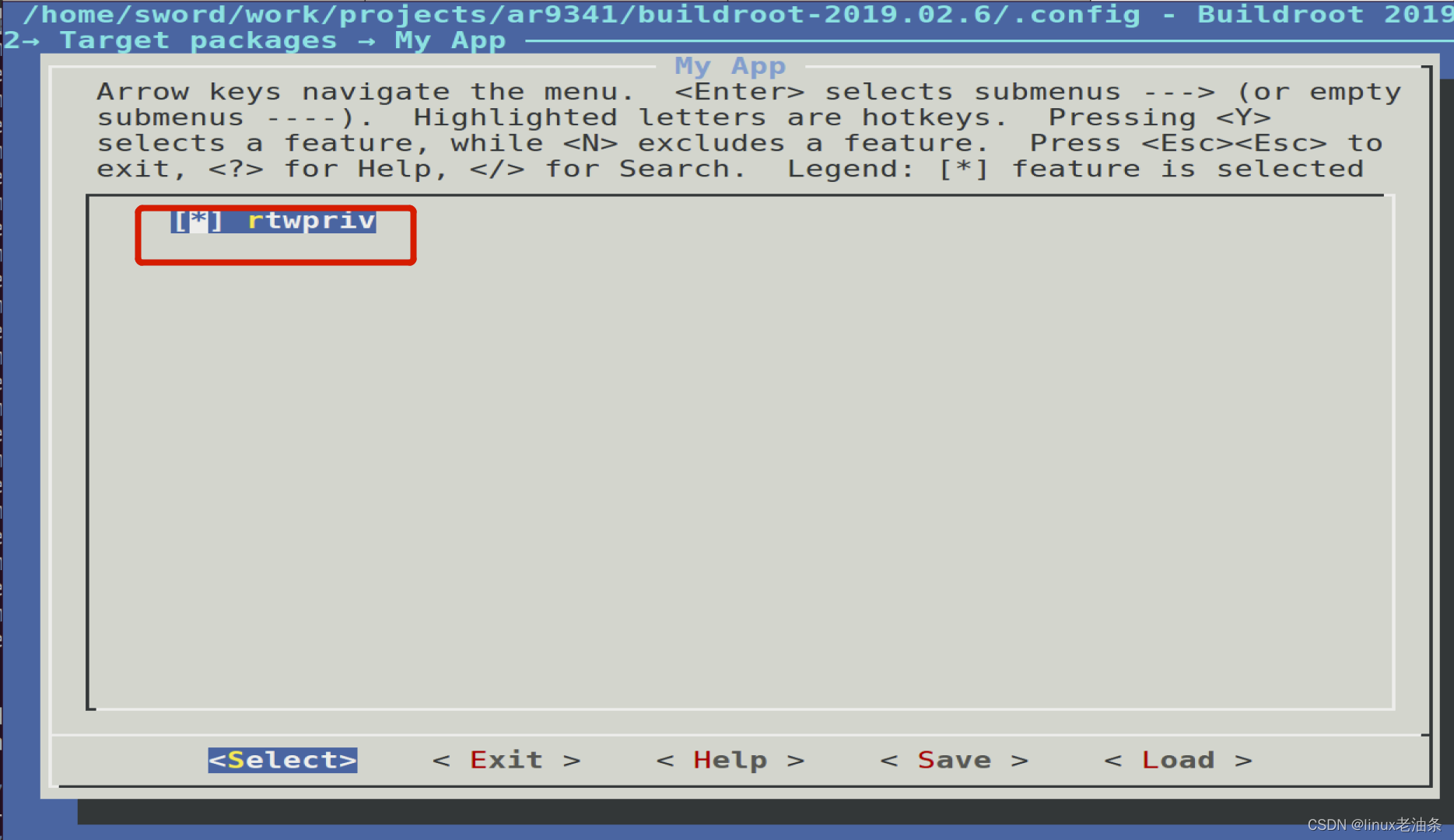

在buildroot根目录输入 make menuconfig

选中Target packages → My App 下面的rtwpriv

 保存，并退出

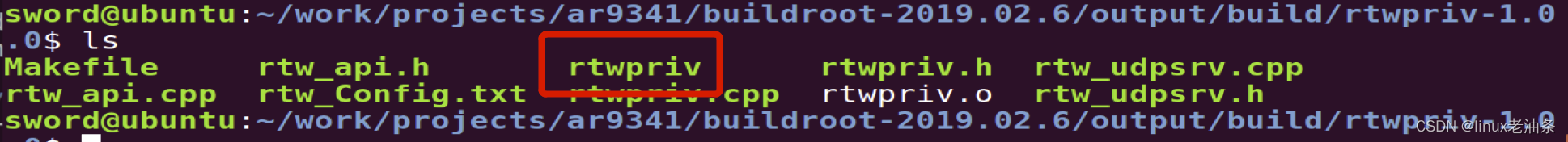

最后执行make rtwpriv 就可以编rtwpriv包，输出rtwpriv可执行程序

三、RTL8XXXXX 定频软件操作手册

WIFI2.4G测试指令
ifconfig wlan0 up					；开启网卡
rtwpriv wlan0 mp_start					；加载测试程序
一： 11b 发射模式 11M =22 步骤
1）11M 11b 模式 20M 带宽
#ifconfig wlan0 up					；开启网卡
#rtwpriv wlan0 mp_start					；加载测试程序
（1）频道 1
rtwpriv wlan0 mp_channel 1					；设定通道（1-13）
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0					；设定带宽(40M=0 20M/40M=1 40M/40=2 80M)
rtwpriv wlan0 mp_ant_tx a
rtwpriv wlan0 mp_txpower patha=40					；设定 power 值（0-63）
rtwpriv wlan0 mp_rate 22					；设定模式（22＝11M）
rtwpriv wlan0 mp_ctx count=%100,pkt					；连续发包
rtwpriv wlan0 mp_ctx stop					；停止发包
（2）频道 7
rtwpriv wlan0 mp_channel 7					；设定通道（1-13）
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0					；设定带宽(40M=0 20M/40M=1 40M/40=2 80M)
rtwpriv wlan0 mp_ant_tx a
rtwpriv wlan0 mp_txpower patha=40					；设定 power 值（0-63）
rtwpriv wlan0 mp_rate 22					；设定模式（22＝11M）
rtwpriv wlan0 mp_ctx count=%100,pkt					；连续发包
rtwpriv wlan0 mp_ctx stop					；停止发包
（3）频道 13
rtwpriv wlan0 mp_channel 13					；设定通道（1-13）
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0					；设定带宽(40M=0 20M/40M=1 40M/40=2 80M)
rtwpriv wlan0 mp_ant_tx a
rtwpriv wlan0 mp_txpower patha=40					；设定 power 值（0-63）
rtwpriv wlan0 mp_rate 22					；设定模式（22＝11M）
rtwpriv wlan0 mp_ctx count=%100,pkt					；连续发包
rtwpriv wlan0 mp_ctx stop					；停止发包
二： 11g 发射模式 54M =108 步骤
1）54M 11g 模式 20M 带宽
#ifconfig wlan0 up					；开启网卡
#rtwpriv wlan0 mp_star
