用VISIO2013绘制E-R图

一、前言

    在数据的概念设计阶段,需要使用E-R将数据库表之间的实体关系表示出来,这就要使用到E-R图了.

二、E-R图

2.1 简介

    E-R(Entity-Relationship Approach)图全称"实体-联系-方法"图.从这个中文名字我们基本上也就能理解他的作用.用于描述实体世界中实体之间的关系模型.  详见: E-R图

2.2 元素

•    实体型(Entity)

具有共同特征和性质的同类型实体.如:学生 张三 学生 李四.均为实体.用矩形表示.

•     属性（Attribute）

详细描述这个实体的内部信息.如:学生 张三 .有身高 年龄 体重 等.用椭圆表示.

•     联系（Relationship）

描述实体之间或实体内部之间关系.如学生 张三 与 李四的老师为 王五 .则王五与张三、李四之间的关系是师生.关系有 1：1（夫妻制）1：n（师生情）n：n（打群架）.

三、VISIO演示

  在OFFICE 2013里面没有E-R图的模板。

3.1 新建模具

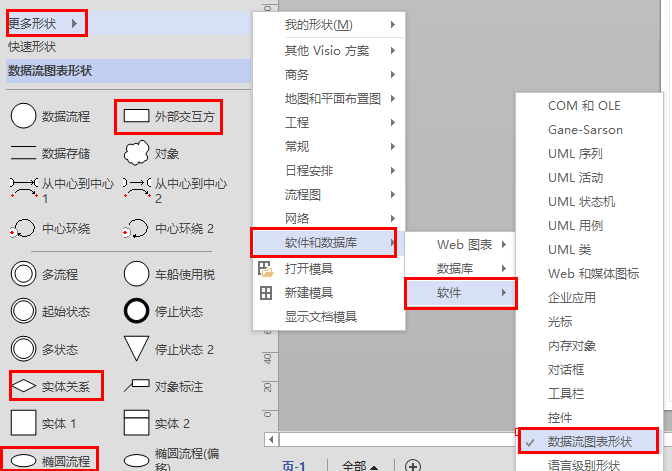

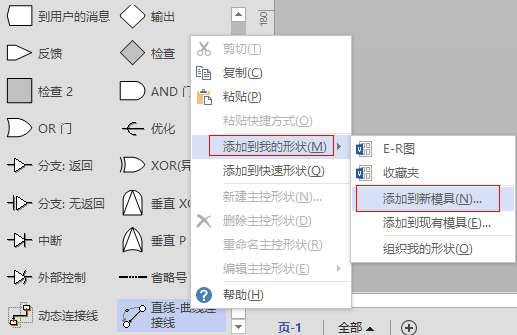

打开visio，创建空白模板

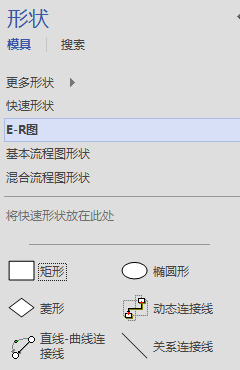

这样一来我们的模具就新建好了
