光纤基础知识

1. 什么是光纤、光缆？

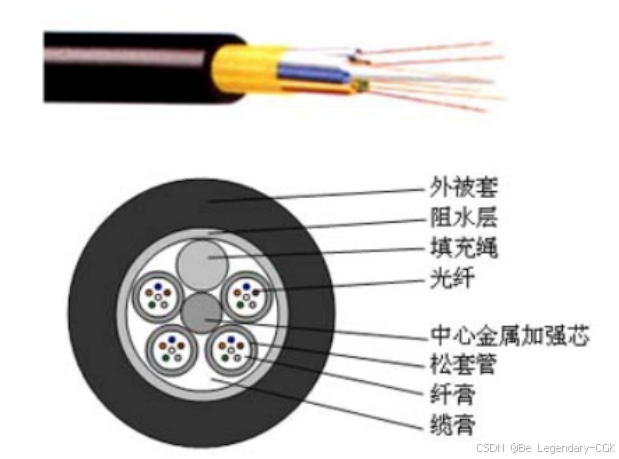

光纤是一种由多层透明介质（玻璃或塑料）制成的用来传导光波的纤维状光波导，称为光导纤维。光纤是光导纤维的简写。光纤的传输基本原理是“光的全反射”。光传输网络中的基础设备是光纤和光缆，简单来讲，光缆是由一捆光纤组成的，用于长距离的传输（几百上千公里），一般用于室外；而光纤只是一根纤，一般作为跳线，用于室内，长度一般在几米左右；从图1-1中可以看出区别，图中上方的图是光缆及其内部光纤的示意图，而下方的图是光缆的截面示意图。

                                                               图1-1  光纤与光缆

2. 光纤的构造

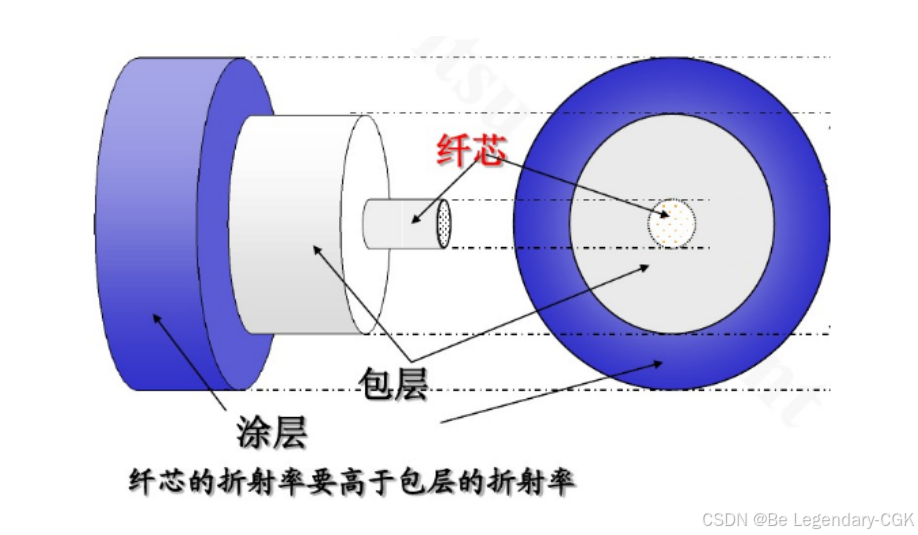

由透明材料做成纤芯，在它周围采用比纤芯的折射率稍低的材料做成包层，将射入纤芯的光信号，经包层界面反射，使光信号在纤芯中传播前进的媒体，就是光纤；从上述定义可以了解，光纤是由纤芯、包层和涂敷层构成的多层介质结构的对称圆柱体，如图1-2所示。涂覆层作用是保护光纤不受外来的损害，增加光纤的机械强度；紧套被覆层是一种塑料管，也是其保护作用的，不同颜色的塑料管还可以用来区别不同类型光纤。

图1-2 光纤构造

由于光纤的构造关系（对称圆柱体），其规格一般以直径来描述，主要的指标是纤芯直径和包层直径，包层规格由于标准组织的规定，统一为125um，而对于纤芯规格，多模光纤的纤芯直径有50um（欧洲标准）和62.5um（美国标准）两种（50um的传输性能要优于62.5um），单模光纤的纤芯直径规格为8-10um，最常见的是9um；光纤的规格记录方式一般为纤芯直径/包层直径，如多模光纤50um/125um。

3. 光纤的3个“窗口”

光是电磁波，不同的光波有不同的波长；透明的彩色玻璃，只有一种颜色容易通过，也就是说，这种彩色玻璃只对某种波长的光损耗小，对其他波长的光损耗大。石英光纤也有这种特性。石英光纤的低损耗窗口是在光纤通信的发展过程中一个一个地被打开的。

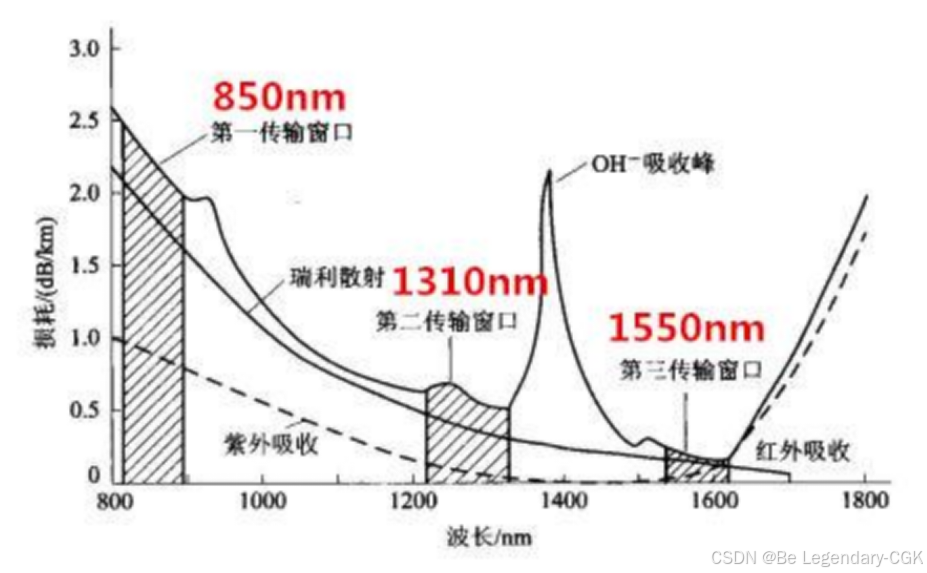

在光纤研究的初期，对原材料经过严格提纯以后，人们发现红外波段的0.8～0.9μm波段石英光纤的损耗比较低。后来就在这个波段将光纤损耗降到了20dB／km，现在该波段的损耗已经降到3dB/km以下。这就是所谓的短波长窗口。70年代至80年代初期的光纤通信系统用的就是这一波段。如图光纤的三个窗口所示。

通过对光纤损耗原因作进一步分析，人们发现光纤材料中的水气（主要是OH-）对光纤损耗影响很大，特别是在1.38μm波长的地方有一个强烈的吸收峰。在改进工艺，降低这个吸收峰以后，人们又发现在1.31μm和1.55μm这两个波长处有比0.8～0.9μm波段更低的损耗。1.31μm波长的最低损耗可达0.35dB／km以下，1.55m波长的最低损耗可达0.15dB／km。这两个波长就是所谓的长波长窗口。后来又由于1.31μm激光器首先成熟而得到广泛应用，所以现在正投入大量运营的光纤通信系统就工作在这一窗口。不过，由于1．55μm波长的损耗最低，其损耗系数大约为1.31μm波长区的一半，因此又称1.55μm波长区为石英光纤的最低损耗窗口，继0.85μm和1.31μm波长之后，被称之为第三窗口。这一窗口对人们具有很大的吸引力。

4. 光纤的分类

光纤有很多分类方式，可以根据材料、工作波长、最佳传输窗口、折射率分布等角度来分类，但最常见的是根据光的传输模式分为多模光纤和单模光纤。

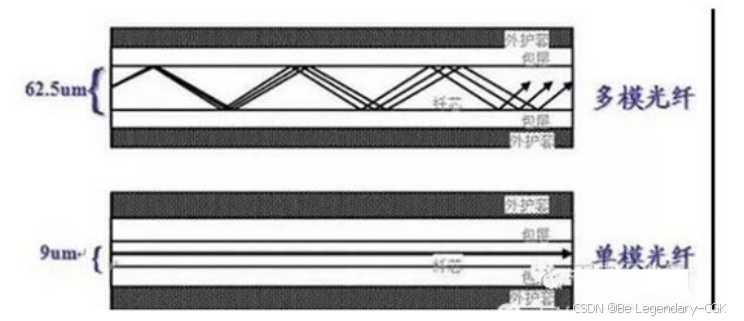

光学上把具有一定频率、一定的偏振状态和传播方向的光波称做光波的一种模式。只允许传输一个模式称为单模光导纤维;允许同时传输多个模式称为多模光导纤维。按光纤中心轴传播的模式称为零级模式，或基模；其它与光纤中心轴成一定角度传播的光束称为高次模。模式的传播角度越小，模式的级次越低。

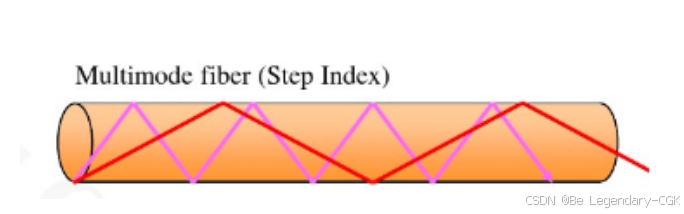

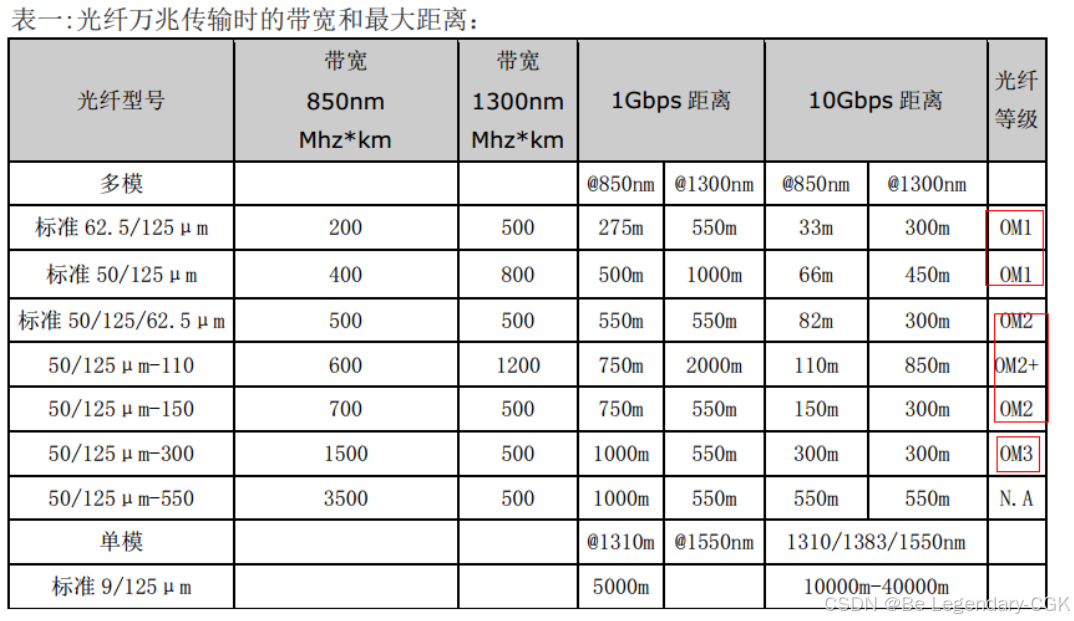

多模光纤：多条光路径，其纤径远大于光波波长，可同时在一根光纤中传输多种模式的光，由于色散和相差，其传输性能较差、频带较窄、容量小、距离也较短，以激光器为光源，常采用850nm波段。

多模光纤有2种纤芯规格：50/125um、62.5/125um。

单模光纤：单条光路径，纤径与光波波长相当，高次模会被截止，只传输一种模式的光(即只传输从某特定角度射入光纤的一束光)，由于完全避免了模式色散，使得单模光纤的传输频带很宽，因而适用于大容量、长距离的传输系统, 以发光二极管或激光器为光源，采用1310nm和1550nm两个波段。

单模光纤：规格为8-10/125um，常见的为9/125um。

长距离传输光模块在使用短单模光纤跳线的时候要确保接收的光功率满足接收指标，可按照如下计算光衰：

LR模块：工作波长为1310的，使用-0.4db/km*10km=-4db光衰；工作波长为1550的，使用-0.25db/km*10km=-2.5db光衰

ER模块：工作波长为1550的，使用-0.25db/km*40km=-10db光衰

ZR模块：工作波长为1550的，使用-0.25db/km*80km=-20db光衰。

从性能上看，单模光纤优于多模光纤；从成本来看，目前单模光纤的价格已经逐步靠近多模光纤了；但是在选择多模或单模光纤时，还需要考虑其光源的成本，对于单模光纤来讲，由于光源的谱宽和稳定性要求较高，光源成本会高出不少，总体的网络成本也会高于多模光纤组成的网络，所以一般短距离的网络多使用多模光纤，长距离的网络才使用单模光纤。

由于两种光纤的应用场合有一定区别，在某些应用上是不能混用的，制造厂商一般都会提供规格说明书，详细介绍光纤的各个参数，但若没有规格说明书如何进行判别？这边提供两个通用的判别方法：

（1）查看光纤的塑料套，上面一般会有印刷光纤的规格，其中纤芯直径/包层直径参数将帮助你判断光纤的类型；

（2）观察光纤的颜色，塑料套为红/橙色的是多模光纤，黄色的是单模光纤；（请注意，仅是大部分厂家按照这个规格制作，并不是绝对的）

5. 光纤系统的一些参数

光纤带宽：1公里的光纤，其输出功率下降到最大输出功率的一半时，此时光信号的调制频率称为光纤的带宽系数；

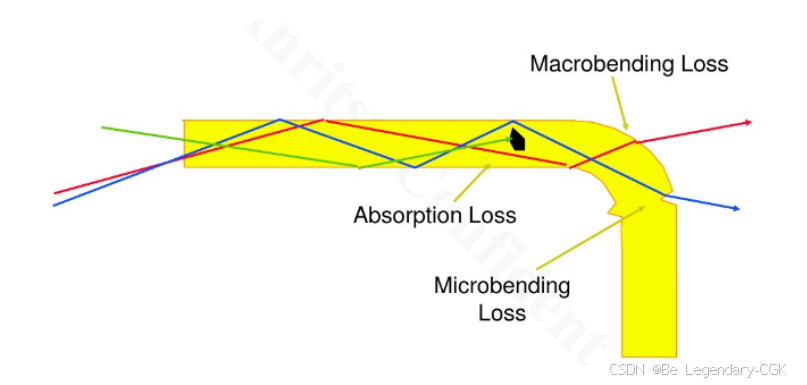

损耗：又称为衰减，是指光纤每单位长度上的衰减（光功率的衰减），单位为dB／km；光纤损耗的高低直接影响传输距离或中继站间隔距离的远近，光纤损耗可分为固有损耗和附加损耗：固有损耗包括散射损耗、吸收损耗和因光纤结构不完善引起的损耗；附加损耗则包括微弯损耗（显微镜观察）、弯曲损耗和接续损耗（包括光纤接头与光纤溶接）。同一根光纤，由于纤芯的变化（比如纤芯直径、纤芯呈椭圆形等），也会带来额外的损耗。

弯曲损耗：若光纤的弯曲超出了标准角度，会引起光的反射，波长越长越严重；

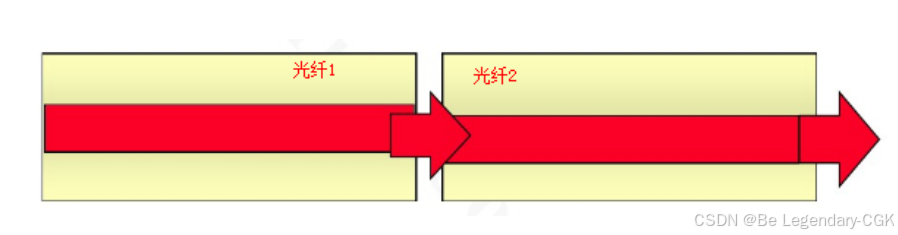

端面损耗：由于光纤接口的不匹配，引起光在光纤的接口处出现反射、不对齐，造成光强的衰减；

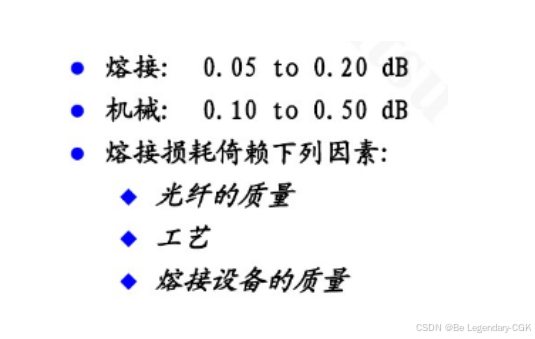

熔接损耗：光纤熔接时，也存在附加的损耗；

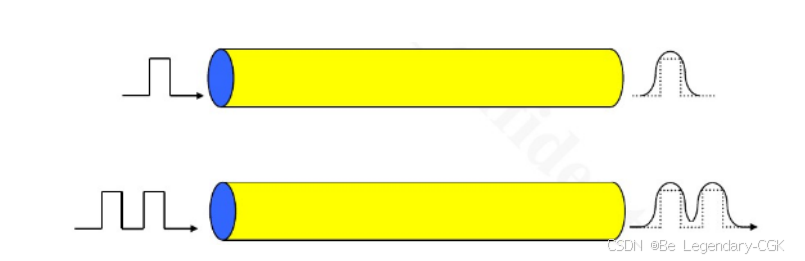

色散：是指入射到光纤的光脉冲经光纤传输以后，出射端光脉冲将发生时间展宽的现象；色散的劣化会导致误码率的增加；光纤色散按产生原因的不同，大致可分为3种：模式色散、材料色散和波导色散。

模式解色散：由于不同模式的光在光纤通过的路径长度不相同而引起的；

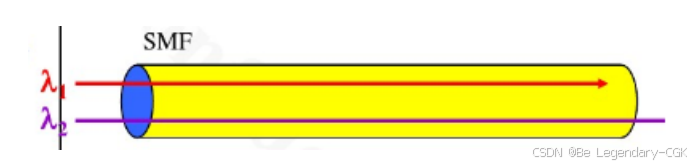

色度色散：由于光源的非零频谱带宽引起的，不同的波长已不同的速度传播；

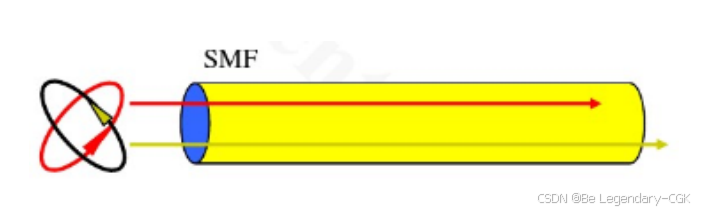

偏振模式色散：由正交偏振模式的两个极化模式在光纤中不同的传播速度引起；

6. 光纤接口类型

光纤与光纤/光源之间的连接有两种方式，一种是使用专用的设备将两根光纤熔接起来，主要用于光纤长度的延长，另外一种则是使用光纤连接器，用于光纤跳线或是不同光纤连接器的转换，这边仅介绍后者。

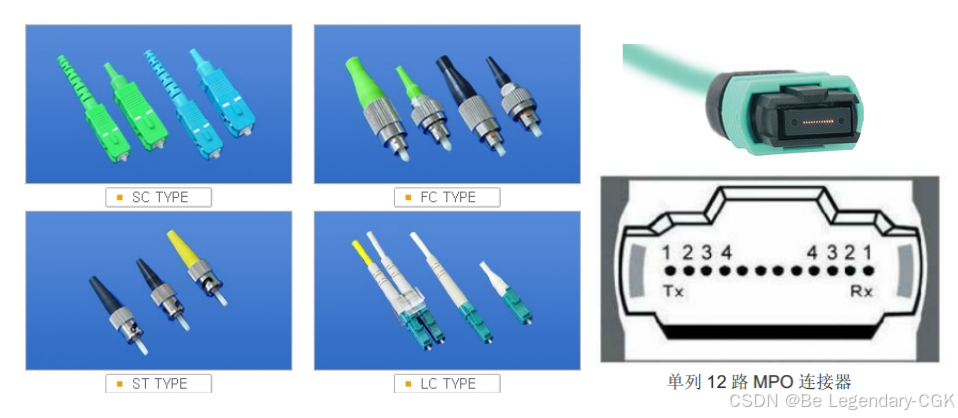

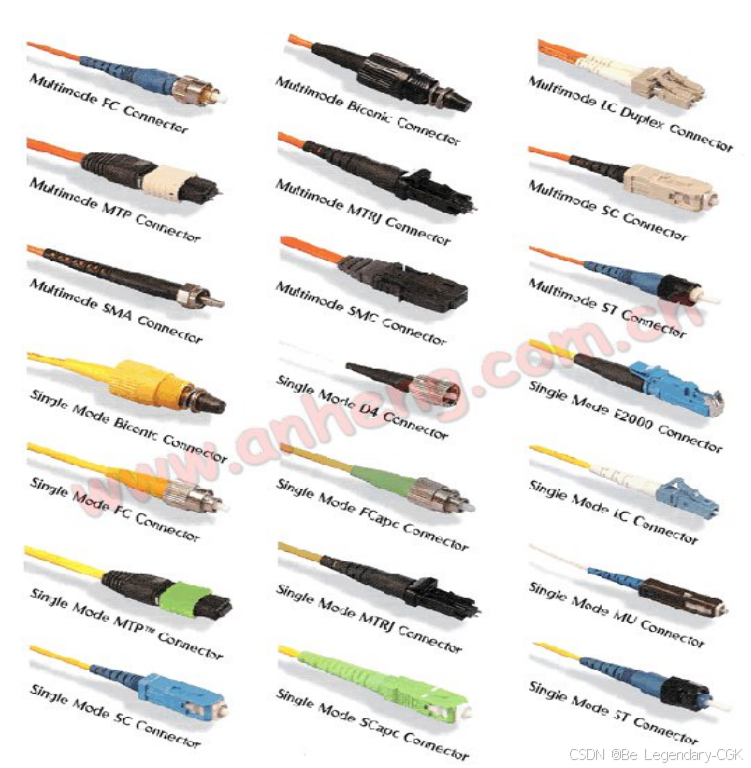

光纤连接器有很多，如图1-3，对于数据通信领域来讲，常见的有SC、LC、ST、FC这些，图1-4有其细化图，其特色简要说明如下：

                                                                     图1-3

                                                                           图1-4

FC连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感。

SC连接器：外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，紧固方式是采用插拔销闩式，不需旋转。此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。

ST连接器：采用带键的卡口式锁紧结构，它的特点主要是使用非常方便，大量用于光纤用户网中；ST连接器的芯外露，SC连接器的芯在接头里面。

LC连接器：采用插拔式锁紧结构，外壳为矩形，用工程塑料制成，带有按压键。外形尺寸较少，大大提高了连接器在光配线架中的密度。通常情况下，LC连接器是以双芯连接器的形式使用，但需要时也可分开为两个单芯连接器；

MPO连接器：一种多芯光纤连接器类型，被IEEE标准所采纳作为40G/100G传输的连接器类型一种。MPO 高密度光纤预连接系统目前主要用于三大领域：数据中心的高密度环境的应用，光纤到大楼的应用，在分光器、40G,100G, QSFP+等光收发设备内部的连接应用。

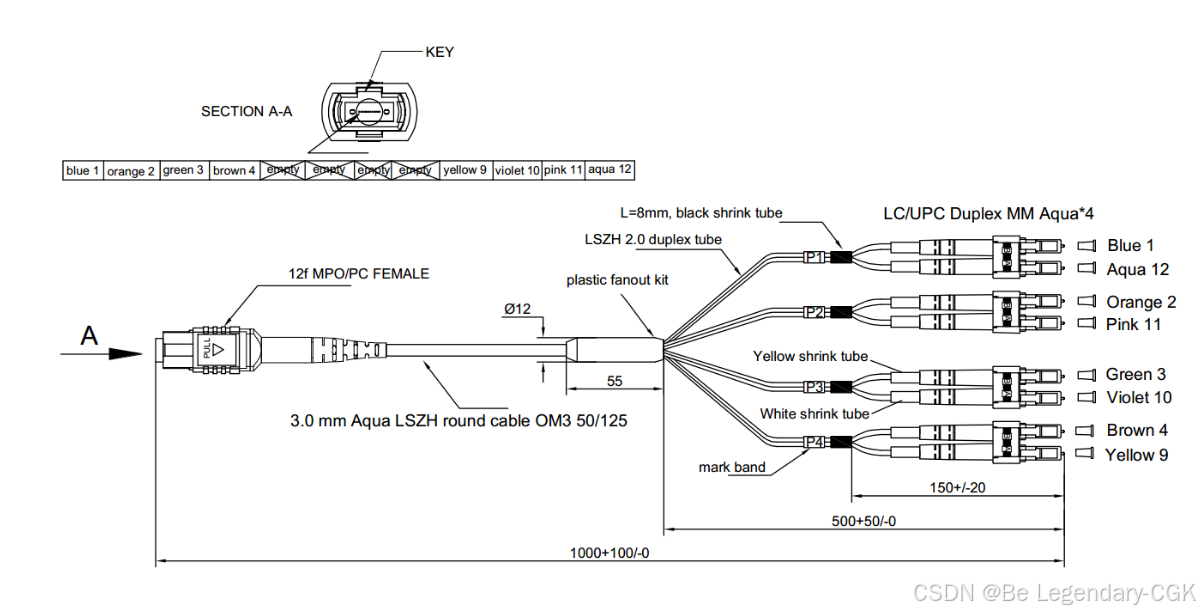

MPO-4*LC光纤线：一种特殊的光纤线，主要用于40G、100G一分四。

7. 光纤接口的端面介绍

不同的接口端面，目的都是为了减小光的反射，增加光的入射；

单模MPO和多模MPO的区别：

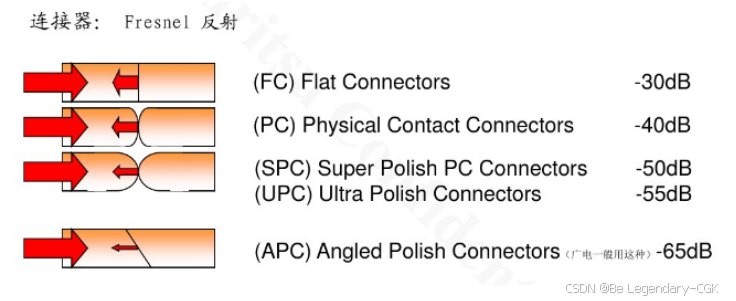

MPO端面耦合有多种方式，PC是紧密接触（physical contact)，根据回波损耗的不同，可分为PC, SPC，UPC和APC。PC, SPC、UPC和APC工业标准规定的回波损耗分别为-35dB, -40dB、-50dB和-60dB。PC, SPC和UPC的光纤端面都是平面的，差别在磨的质量，导致回波损耗不同。APC则完全不同s，它的端面被磨成一个8度角，以减小回波损耗。

APC端面只能与APC相连接。APC连接器通常是绿色的，而且人眼就能看到光纤端面的倾斜。

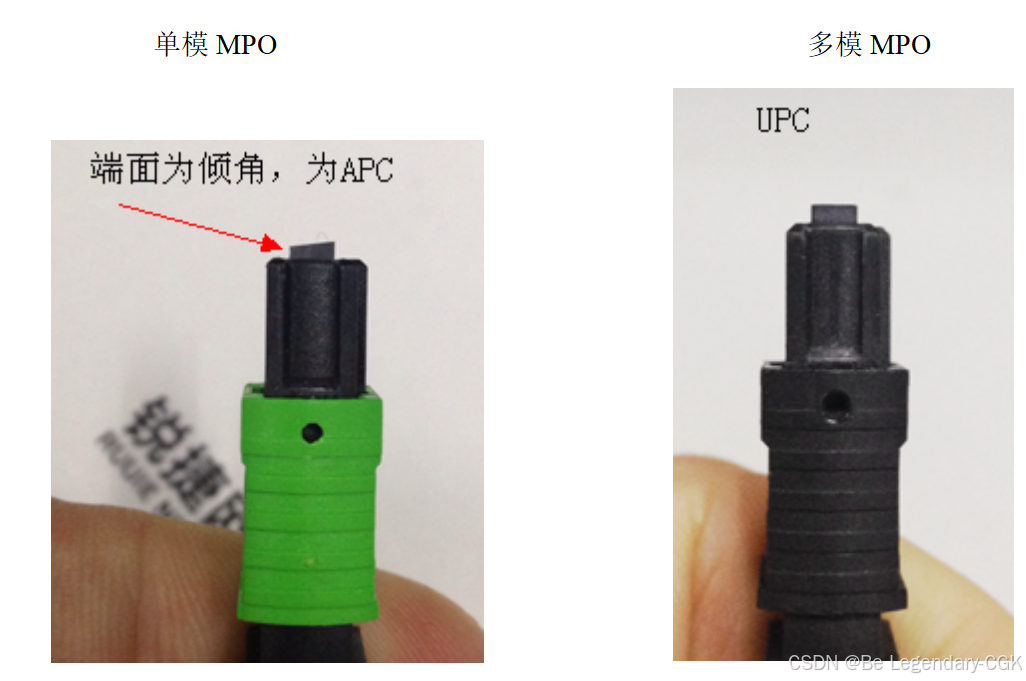

单模MPO的耦合端面为APC，如下图5-6所示；多模MPO的耦合端面为PC或UPC，如下图5-7所示。

8. 光纤适配器和衰减器

在光纤通信系统中，为了实现不同的设备和系统之间灵活连接的需要，必须有一种能在光纤与光纤之间进行活动连接的器件，使光信号能按所需的通道进行传输，能实现这种功能的器件就叫适配器。光纤适配器就是把光纤的两个端面精密对接起来，使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤适配器的基本要求。

光纤适配器是光纤系统中使用量最大的光无源器件。对适配器的要求主要是插入损耗小、反射损耗高、重复插拔性好、环境稳定和机械性能好等。由于光纤适配器也是一种损耗性产品，所以还要求其价格低廉。

光衰减器是用于对光功率进行衰减的器件，它主要用于光纤系统的指标测量、短距离通信系统的信号衰减以及系统试验等场合。光衰减器要求重量轻、体积小、精度高、稳定性好、使用方便等。它可以分为固定式、分级可变式、连续可调式几种。

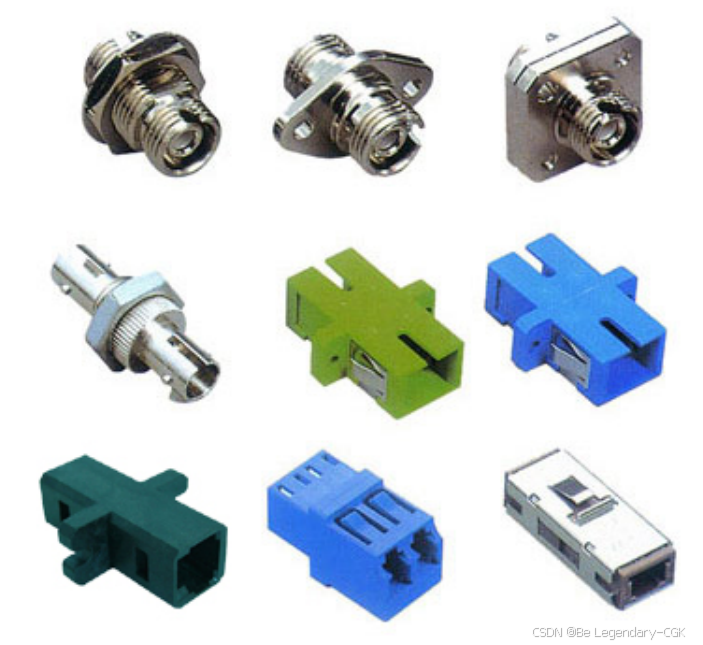

光纤适配器和光纤固定衰减器的外观基本一样，按传输媒介的不同可分为常见的单模、多模适配器；但最常用的是按连接头结构型式划分：FC、SC、ST、LC、MTRJ、DIN、MU、MT等等各种型式；其外观可参考图1-5。

                                                                         图1-5
