基于MicroPython的ESP32-Ethernet-Kit_A_V1.2开发板环境搭建过程（Thonny+MicroPython+ESP32）

1. 开发板的基本信息了解：

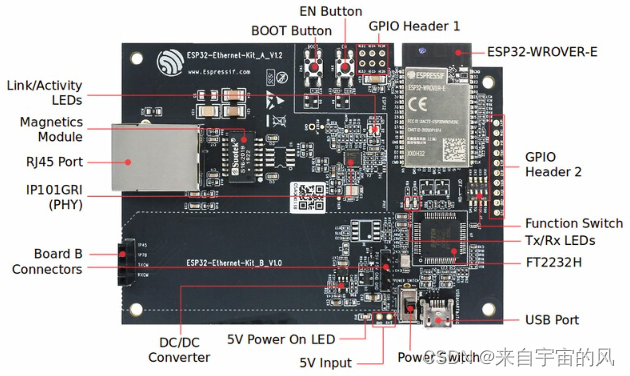

图1.1 ESP32-Ethernet-Kit_A_V1.2开发板布局

        首先板子分为A和B两部分，其中 以太网母板（A板，也是我们主要用的）集成蓝牙/Wi-Fi 双模 ESP32-WROVER-E 模组和单端口 10/100 Mbps 快速以太网收发器 (PHY) IP101GRI。PoE 子板（B 板） 提供以太网供电功能。ESP32-Ethernet-Kit 的 A 板可在不连接 B 板的情况下独立工作。为了实现程序下载和监控，A 板还集成了一款先进多协议 USB 桥接器（FT2232H 芯片）。FT2232H 芯片使得开发人员无需额外的 JTAG 适配器，通过 USB 桥接器使用 JTAG 接口便可对 ESP32 直接进行调试。

在图1.1右侧布局图中我们将用到的（A板上）：其他信息具体可参考官网

1. USB Port：USB 接口。可用作开发板的供电电源或连接 PC 和开发板的通信接口。
2. Power Switch：电源开关。拨向 5V0 按键侧，开发板上电；拨向 GND 按键一侧，开发板掉电。
3. BOOT Button：下载按键（可进入烧录固件模式）。按下 BOOT 键并保持，同时按一下 EN 键（此时不要松开 BOOT 键）进入“固件下载”模式，通过串口下载固件。（开发板支持固件自动下载模式。若可以烧录固件，则无需对 BOOT 或 EN 按键       进行任何操作，我们的这款板子两种方式都可以烧录固件）
