ANSYS APDL

1. 定义材料参数

ET，1，SOLID185  ！定义1号材料 SOLID185

ET，2，SOLID65

MP，EX，1，3E10    ！定义1号材料的弹性模量

MP, DES，1，2500    ！定义1号材料的属性密度

MP，REXY,1, 0.16674  ！定义1号材料泊松比

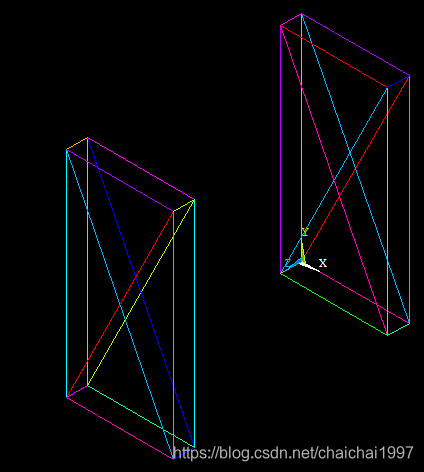

2.定义关键点

k,1,5,5,5  ！ 定义关键点，

v, 1,2,3,4   ！四个关键点连接成为矩形

kdele,n1,n2,nini(迭代量)   ！删除关键点

kmodif,9,0,0,1  ！修改9号关键点的位置

v,1,2,3,4,5,6,7,8 ！八个关键点连接生成矩形

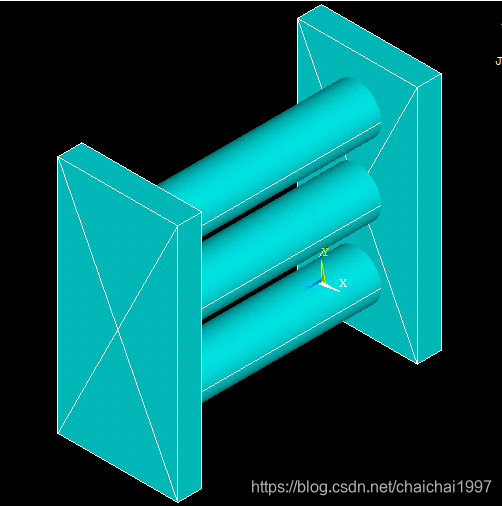

3.定义圆柱

cyl5,2,1,3,3,10    ! 定义圆柱，圆心(2.5, 2),底部圆起点（2，1），终点（3，3）

cyl5,2,4,3,6,10

cyl5,2,7,3,9,10
