RFC2698双速率三色双桶总结

RFC2698双速率三色双桶总结

最近做了一个P4_meter的实验，用到了令牌桶，以前没接触过令牌桶，上手有点难，但是做了很久的实验，也是有点感悟，记下来总结下。如果有不正确，欢迎批评指正。

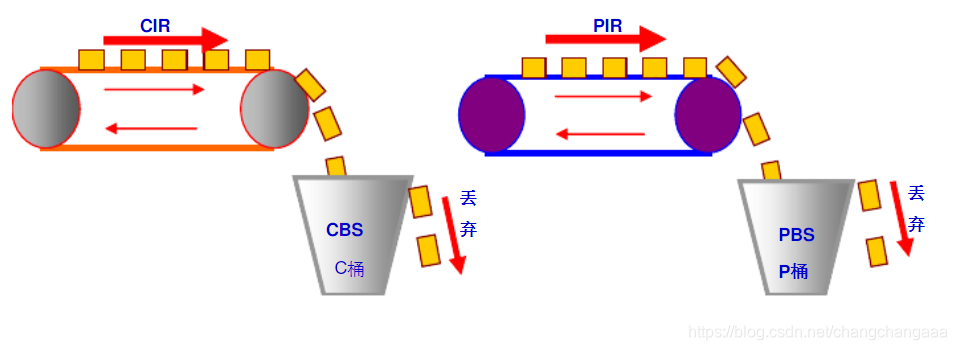

1.双速双桶图样

这里面我们可以看到四个参数，分别为CIR,PIR,CBS,PBS，

• CIR：承诺信息速率，Committed Information Rate
• CBS：承诺突发尺寸Committed Burst Size
• PIR：峰值信息速率Peak Information Rate
• PBS：峰值突发尺寸Peak Burst Size
  当然说上面的这些专业术语，其实没什么意义，我们说通俗易懂的。
  就像图里一样，假如我们从0时刻说起，CBS和PBS 代表初始的俩个桶的容量(表达式为Tc(0)=CBS,Tp(0)=PBS)，这里分别是C桶和P桶，那么我们由这两个桶的容量界定三个颜色。
  另外一个条件就是桶里只能放CBS和PBS那么多的东西，多了只会丢弃，但这并不是说两个桶满了之后，CIR、PIR这两个不会再放东西了，而是仍然在放，只不过被丢弃了。
  还有一个条件是PIR必须等于或大于CIR。CBS和PBS以字节为单位计量，CBS和PBS必须被设置，二者必须都大于0，它们的值最好大于等于数据流中可能的最大IP报文（RFC2698）。这个在你设置meter表时有用。而且你要注意使用meter的单位，出了错误并不一定是原理的问题，也有可能是单位。

图片来源于RFC2698

2.三种颜色的划分

这里一共有三种情况，我们将它分为红、黄、绿三种颜色，当然RFC还有色盲模式和非色盲模式，我们这里主要来聊色盲模式（就是包进来了，我才根据桶判断你是什么颜色）。
这里有一个很重要的点就是，桶里东西并不一定会减少，但是如果不满，一定在增加。

• 红色
  当一个包来的时候，我们首先判断它的大小是否大于Tp(t)，假如Tp(t)-P<0,即P桶里的东西不够了，那么我们标记数据包为红色，注意这两个桶并没有减去什么，反而仍然有CIR和PIR在往里面倒。

• 黄色
  当判断Tp(t)-P>0，Tc(t)-P<0时，即P桶够用，C桶不够用，那么我们标记包为黄色，同时将P桶减去该包大小的数量，但C桶并没有减少，而且这两个桶仍在在加。

• 绿色
  当判断Tp(t)-P>0，Tc(t)-P>0时，即两个桶都够用，那么我们标记包为绿色，同时两个桶都会减去该包大小的数量。

那么，如果，将P桶的两个指标设置很大，那么这个双桶双速率就变成单桶单速率双色了。
