与LCD移植相关的概念

1. N bit的 LCD 指的是什么意思？

我们常常会说18bit 的LCD， 24 bit 的LCD， 是什么意思呢？

18/24 bit 指的是LCD 数据总线的宽度。

如下图RGB的数据总线：

搞清楚这个是很简单的，但如果你在配置设备树时遇到这样的情况， 往往很容易混淆：

mxcfb1: fb@0 {
compatible = “fsl,mxc_sdc_fb”;
interface_pix_fmt = “RGB666”;
default_bpp = <32>;
status = “okay”;
};

interface_pix_fmt 指的是什么？ default_bpp又指的是什么？
default_bpp：

default_bpp 是指frambuffer 的颜色深度， bit per pixel， 顾名思义， 就是每一个像素由多个bit 表示。 注意， 这是描述的framebuffer 的， 不是LCD HW。

interface_pix_fmt：

interface_pix_fmt 指LCD HW 输出信号格式。如RGB565，RGB888，GRB888，BGR888，RGB666等。顾名思义，interface_pix_fmt 就是一个LCD 接口输出一个像素的格式。
一个18bit的LCD有可能输出RGB666， BGR666，GBR666. 其他依次类推！

framebuffer 的32bpp 的数据是如何转化为接口上的格式的呢？

是由硬件自动转换的。

framebuffer 的RGBA8888 转化为接口的RGB888，是不需要转化的。转化为RGB666/565就得硬件参与转化。

罗嗦了这么多，不过还有一个问题需要注意：就是一个18bit的屏幕，你的接口配置是RGB888呢？还是RGB666呢，还是GRB666 …

这个要完全看你的HW接法，如果你的HW 工程师按照RGB888 格式接了， 只是把最低位的01位没有接， 这时LCD 可以正常显示。虽然色深减低了， 但肉眼是没有办法察觉的。这是一种。
另外一种是RGB666的接法，这种接法在有些ARM平台上是和RGB888 的接的pin 完全不一样。如果你的接口还是用RGB24 那一定显示会出问题。
AM335x 平台RGB888和RGB666能兼容。

2. LCD Timing
关于LCD timing 概念介绍，请参照下图：

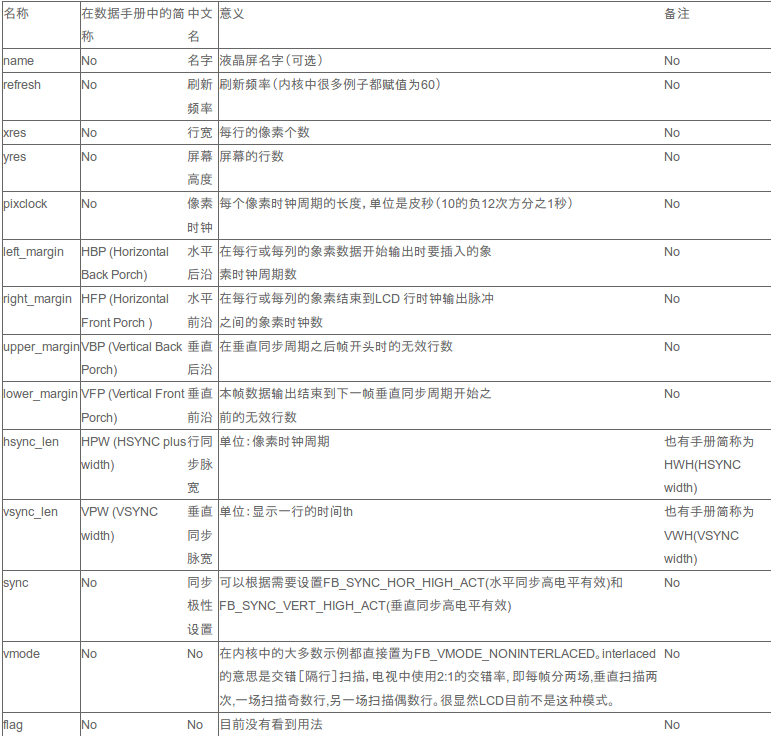

其解释如下：

这些参数大都是从LCD datasheet 上查出来的（pixelclock 除外）。hsync_len 和vsync_len 分别是hsync和vsync 同步信号所需要的时间，有些LCD device 会对这两参数指定， 有些没有，可以随意指定。
知道了这些值之后，你需要通过下面的公式得出pixelclock 的值：

F=(left_margin+xres+right_margin+hsync_len) x (upper_margin+yres+lower_margin+vsync_len)x refresh

这个公式是你理解这些参数的关键。
了解了这些参数的含义后，我们将会举一个栗子来说明具体的应用。
假设，我们LCD datasheet 给出了下面一段信息：

这幅图中有三种推荐值，min， type，Max。有经验的工程师会告诉你，一般选type，没错，但特殊情况呢？特殊情况有时什么？ 有经验的工程师哥哥并没有告诉过我们。

我们刚才描述了pixelclock 的计算方法，但如果你计算出来的pixelclock不符合LCD 时钟源pll 分频范围，这个pixelclock 的时钟仍然不能用。为什么呢？
我们先描述下，pixelclock 的时钟来源，pixelclock不是天上掉下来的，他的来源于为LCD 提供时钟的PLL. pixelclock 是经过该PLL分频得来的。
如果，PLL最大只能分频50MHz，而你的pixelclock需要60MHz的clock， 如此，这是无论如何也办不到。软件只能给你分出他最大的频率50MHz。此时你拿着参数去显示，必定会有问题。

如果遇到这个问题，我们一般该怎么处理：

方案一：
修改该pll的时钟源，使其适应对应的pixelclock，这种方案一般不推荐，因为麻烦，不得以才为之。
方案二：
根据需要调整相应的LCD timing 参数，使对应的pixelclock 满足pll的分频条件。

方案二解答了我们对为什么lcd datasheet 会同时存在min.type.max三组值 的困惑。 其实不只有三组值，你完全可以通过上面那个公式计算出各种你想要的pixelclock。

我们再罗嗦一下上面那张LCD timing 的图：
Period ： 指一行像素数目/一列的行数
Active： 就是激活的像素/行，也就是有效的像素数目/有效的行。如果800x600， 那么行有800哥active像素，列有600个active的行。
Blanking：H Blanking=left_margin+right_margin+hsync_len
V Blanking =upper_margin+lower_margin+vsync_len

至此，关于LCD 概念上的东西基本描述完了。希望对你有所帮助！
