WIFI模块各种常见的配网方式说明及其比较



声明：本文是整理了两位作者博文而成



WIFI模块各种常见的配网方式说明及其比较

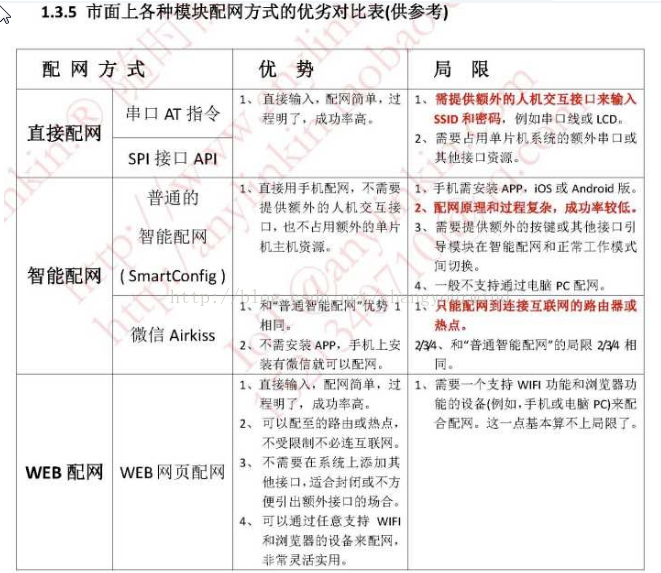

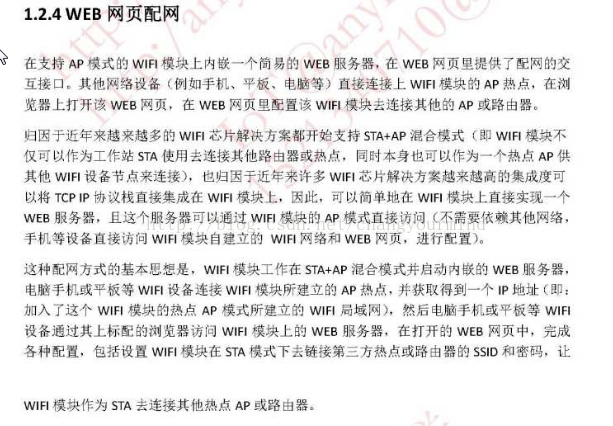

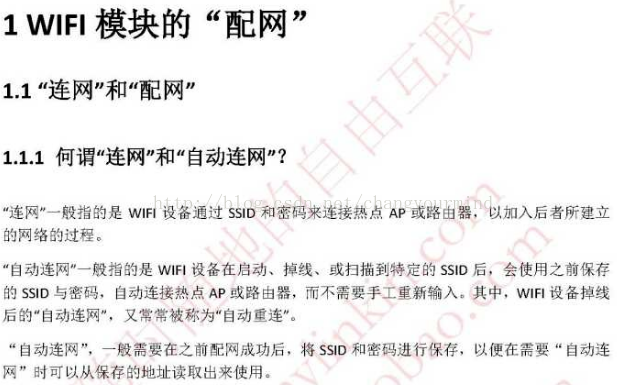

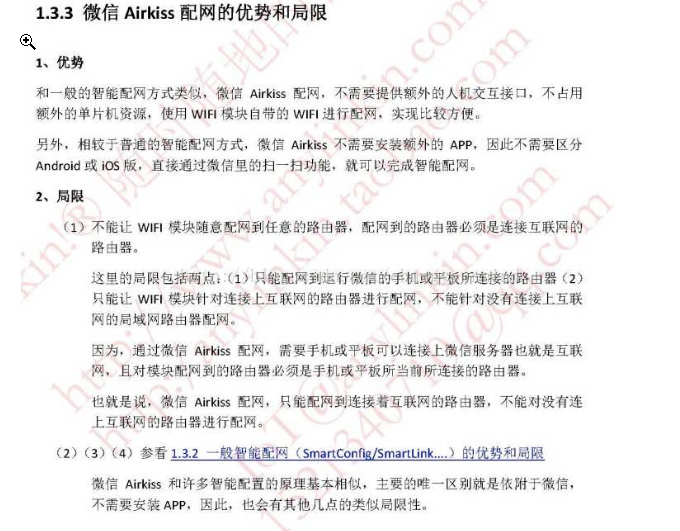

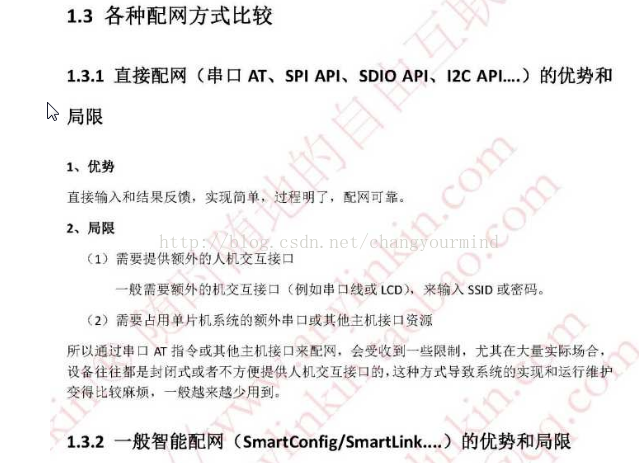

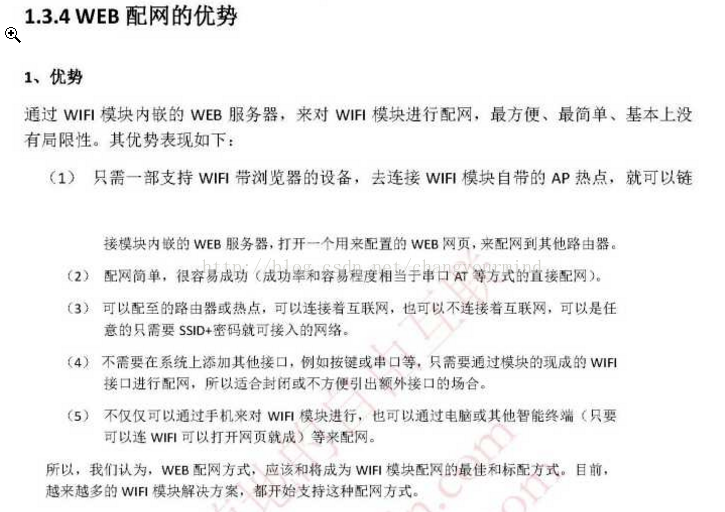

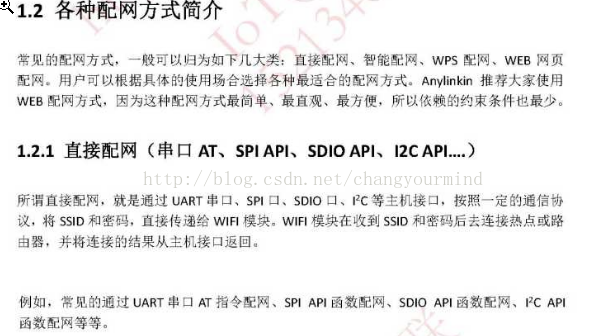

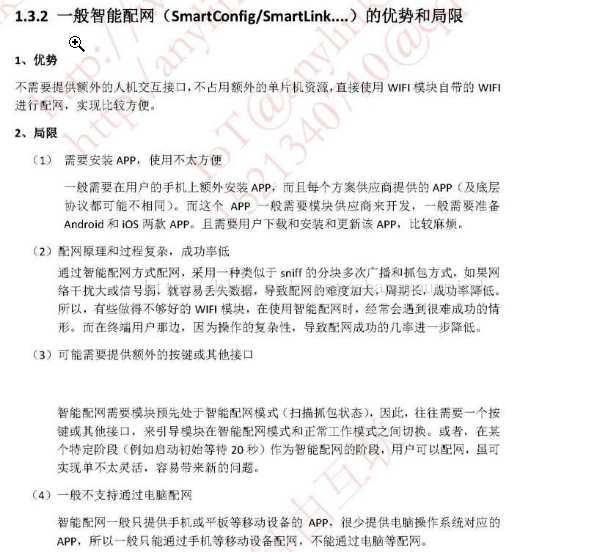

本文汇总介绍了目前市面上各种WIFI模块的常见的配网方式的原理和实现，对比了各种配网方式的优势和局限，得出结论，WEB配网是最直接、最简单、最灵活、约束条件最少的配网方式，应该成为WIFI模块配网的标配。而基于乐鑫ESP8266芯片的WIFI模块，可以实现对目前市面上各种主流方式的配网方式的支持，也包括对WEB配网方式的支持。



乐鑫ESP8266是一款性价比极高的WIFI解决方案，可以在其上实现上述列出的全部配网方式的支持。这里有一个视频 Anylinkin M8266WIFI模块内嵌WEB服务器_腾讯视频Anylinkin M8266WIFI模块内嵌WEB服务器_腾讯视频，演示了对WEB配网（包括自动弹网页）的支持，视频中的模块，基于ESP8266芯片，实现了对市面上各种配网方式的支持，包括最直接、最简单、最灵活、约束条件最少的WEB网页配网方式。在该视频的末尾有联系方式，可以索取进一步的相关资料说明。

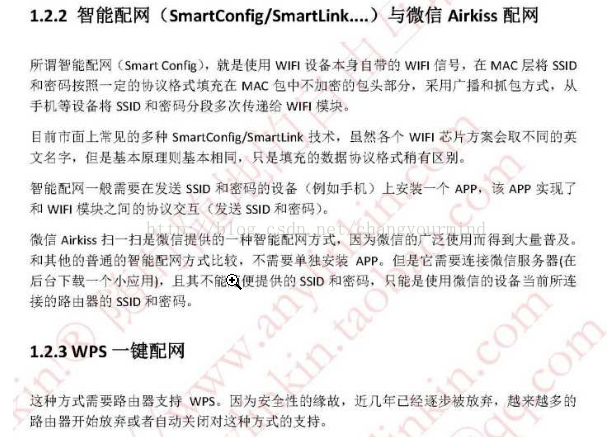

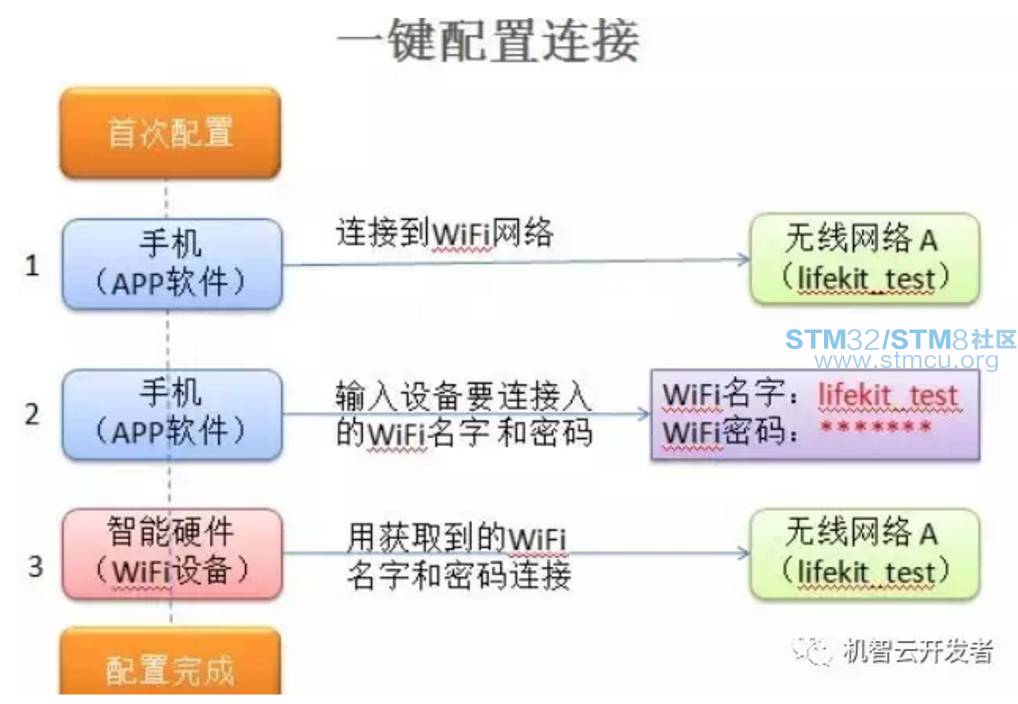

补充一下智能配网/SmartConfig 的原理，大体工作原理如下：

       1）设备进入初始化状态，开始收听附近的 WiFi 数据包

       2）APP端和设备端统一协议，将SSID,PASSWORD填充在mac或者len字段，以 UDP广播或者组播

       3）智能终端的WIFI芯片可以接收到该UDP包，根据UDP的协议组织形式，就可以通过接收到的UDP包解密 出WIFI 用户名、密码；

       4）然后智能硬件配置到指定的WIFI AP 上



本文链接：https://zhuanlan.zhihu.com/p/30368230



分享个WIFI 一键配置原理-以ESP8266为例



ESP8266 芯片：SDK提供两种连接方式：

1）smartconfig

采用UDP广播模式（UDP接收IP地址是255.255.255.255）esp8266先scan 下AP ，得到AP的相关信息,如工作的channel,然后配置wifi芯片工作在刚才scan到的channel上去接收UDP包，如果没有接收到，继续配置ESP8266工作在另外的channel上，如此循环，直到收到UDP包为止，为什么要提前进行SCAN 下WIFI AP呢？



就是为了提高配置效率。假设当前网络中只有两个AP,一个AP工作在CHANEL1，另外个 ap工作在channel13,我们现在需要配置智能硬件连接到AP2 ,就是channel13上，如果不提前scan就需要从1--13扫描浪费时间。就是需要从channel1-chane2---...channnel13一直扫描了，如果扫描了AP，芯片马上从AP CHANNNEL1 到channel13加快获取到UDP包。

2) AP接入



AP 是 (Wireless) AccessPoint 的缩写，即 (无线) 访问接入点。简单来讲就像是无线路由器一样，设备打开后进入 AP 模式，在手机的网络列表里面，可以搜索到类似 TPLINK_XXX 的名字（SSID）。



注：一键配置实际就是智能配网；AP接入工作在ap+sta混杂模式，配网时处于AP模式，成功后工作在sta模式

http://www.51hei.com/bbs/dpj-91030-1.html

Q&A:

1wifi模块可以连接路由器，是不是就能实现远程控制呢？

         wifi模块可以连接路由器，说明实现路由器的局域网控制没有问题。



2 远程控制的过程中，自己家里面搭建服务器可以吗？

        远程控制需要服务器，但是用户通过自己的电脑在家里搭建服务器实现的可能性很小，因为搭建服务器需要公网的Ip还有服务器相关的软件开发，并且维护过程是一个成本较高的开支。

3 现在市面上有哪几种可以实现远程控制？

方式一：自己买服务器硬件，搭建在腾讯服务器百度服务器中心等（方便维护），企业自身开发服务器软件等。（超大型企业）

方式二：通过租用阿里云，自己写服务器的软件实现。（企业用户，难度较大）

方式三：通过一些P2P平台，实现穿透。但是国内的这项技术相对不够准确。(小部分企业使用)

方式四：通过第三方平台实现，比如机智云等。（企业用户和个人开发者）

方式五：通过路由器的花生壳技术解析，实现映射的过程。（业余爱好者）

从上面可以很清楚的看出，对于一般企业来说，想要让设备联网，从成本、维护、周期等等角度考虑，选择机智云之类的方案是最快捷、安全可靠的联网方式之一。

4.智能硬件还有哪些配网方式呢？

1）声波配网（需要硬件支持audio）

2）二维码配网（需要硬件支持camera）



PS：

Station模式 Station模式（简称sta）, 类似于无线终端，sta本身并不接受无线的接入，它可以连接到AP，一般无线网卡即工作在该模式。 AP模式 AP模式: Access Point，提供无线接入服务，允许其它无线设备接入，提供数据访问，一般的无线路由/网桥工作在该模式下。AP和AP之间允许相互连接。 AirLink 定义：机智云对各种SmartConfig、SmartLink这种UDP广播报方式对设备配置入网的技术统称，兼容了多个Wi-Fi模块厂商的配置协议，总结了一套良好用户体验的标准Onboarding操作流程，机智云的Wi-Fi 设备接入SDK已经内置AirLink技术。 SoftAP 定义：由于目前各个Wi-Fi模块厂商的Smart Config协议均未完全成熟，也不支持5G路由器信号。机智云在提供了AirLink配置模式的同时也支持SoftAP模式配置设备接入路由器。当设备进入SoftAP配置模式时，设备本身将成为一个AP，智能手机可直接与设备进行连接，然后在手机上的界面上输入路由器的SSID和密码，设备接收到信息的时候会自动尝试连接路由器，连接成功则自动切换到正常使用的模式。
