常见元器件极性与丝印归纳

常见元器件极性、丝印归纳

一、电容、电阻代码表

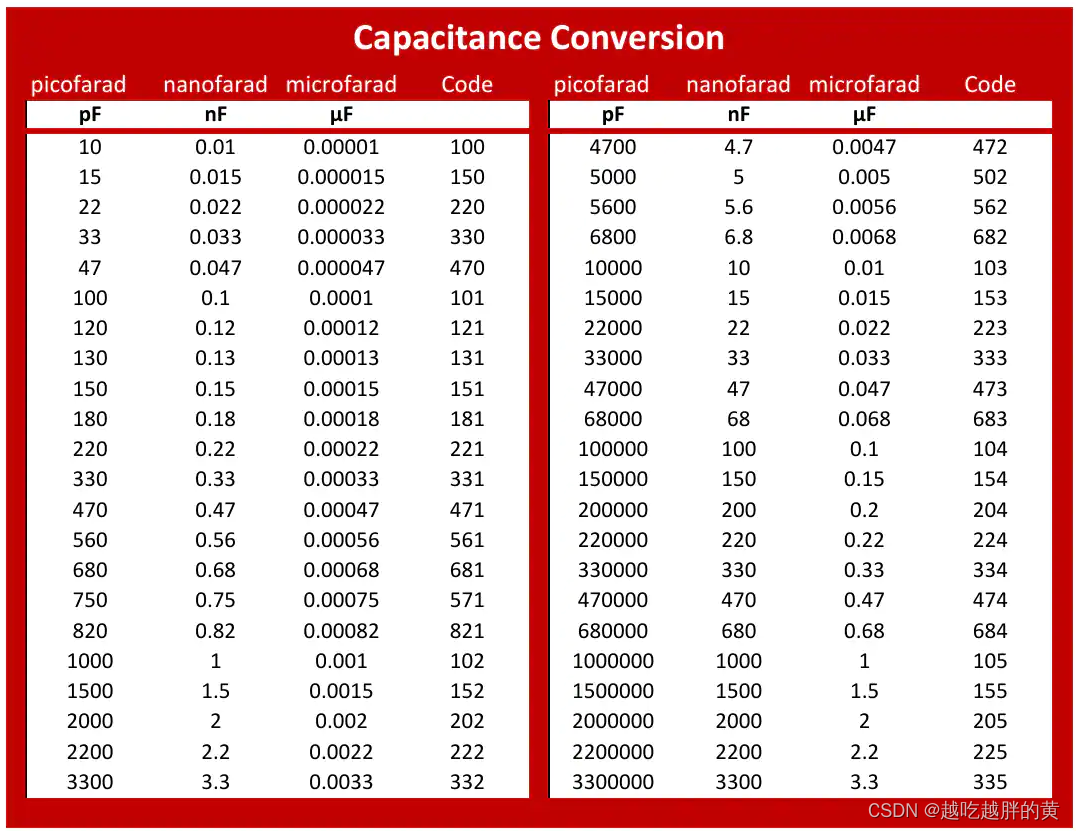

1、Capacitance Conversion：

三位的电容代码，前两位数字是以皮法拉为单位的数值，第三位是乘数。如果乘数是零，则结果就是以 pF 为单位的电容，如果是 1 则乘 10，以此类推。

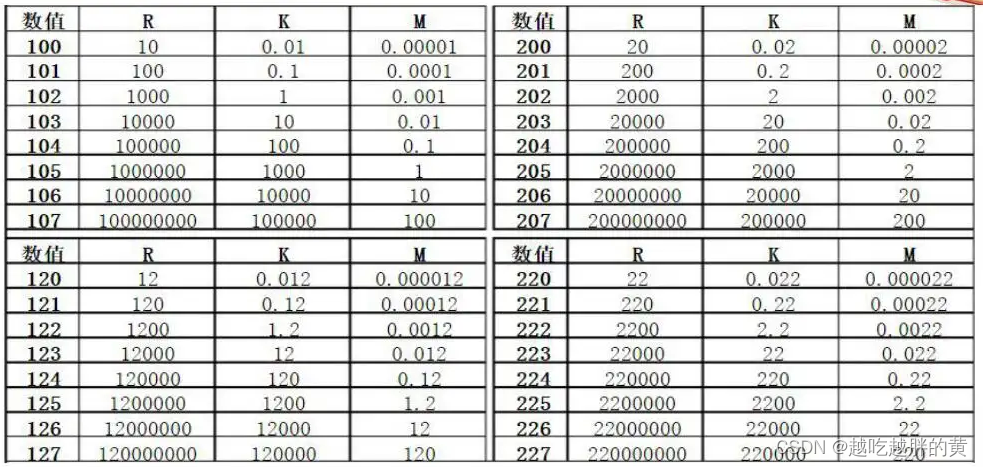

2、Resistance Conversion：

二、焊接注意、如何识别元器件极性

有方向性的元件：有极性元件、集成电路芯片

1、有极性元件

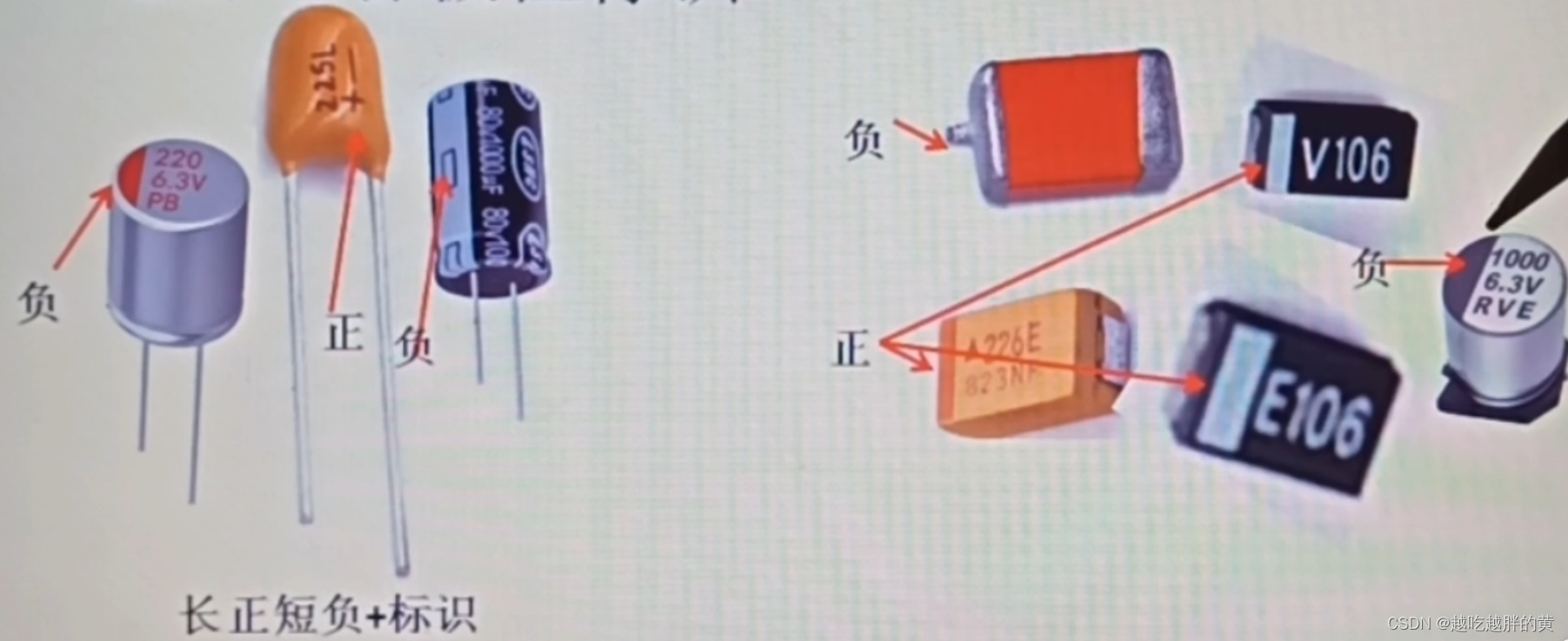

极性电容：钽电容、电解电容

二极管、贴片LED

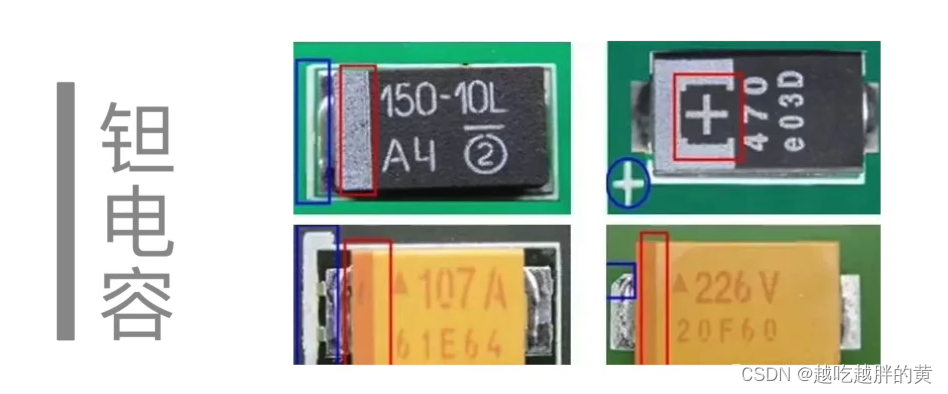

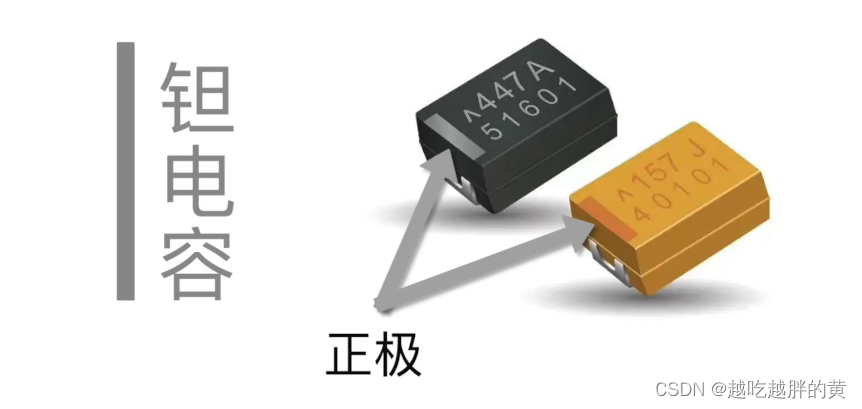

钽电容：

器件上：有色带的是电容正极

PCB上：丝印标+，或者斜角标注

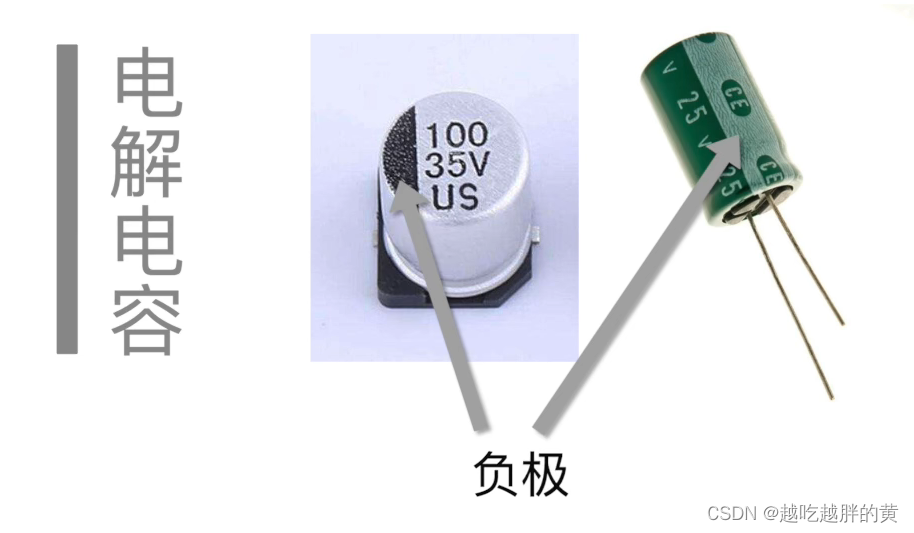

电解电容：

器件上：有颜色标记的是负极

PCB上：有色带或者+的是正极（与钽电容做区分）

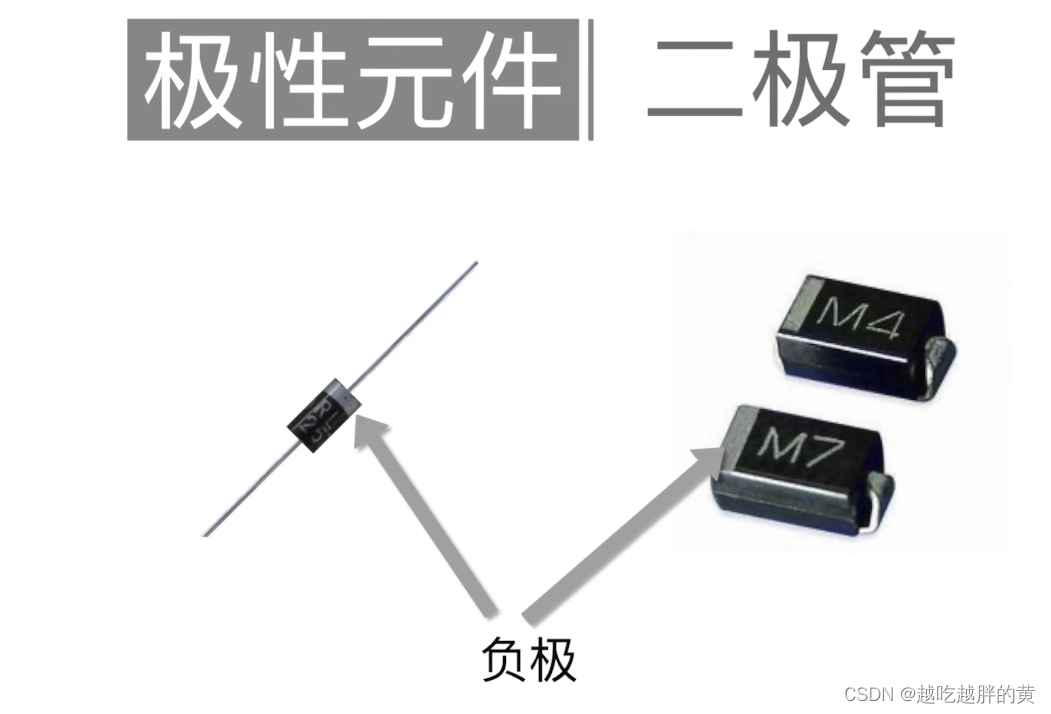

二极管：

器件上：有色点或者是色环表示的是负极

PCB上：封装上有一头线条是粗的，与器件对应，是负极（也可以标-）

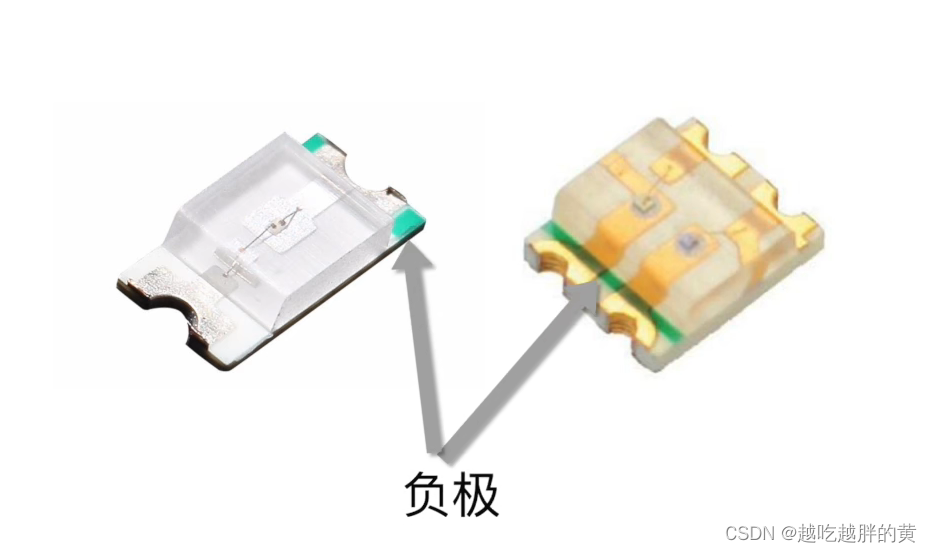

贴片LED：

器件上：有颜色的一头是负极

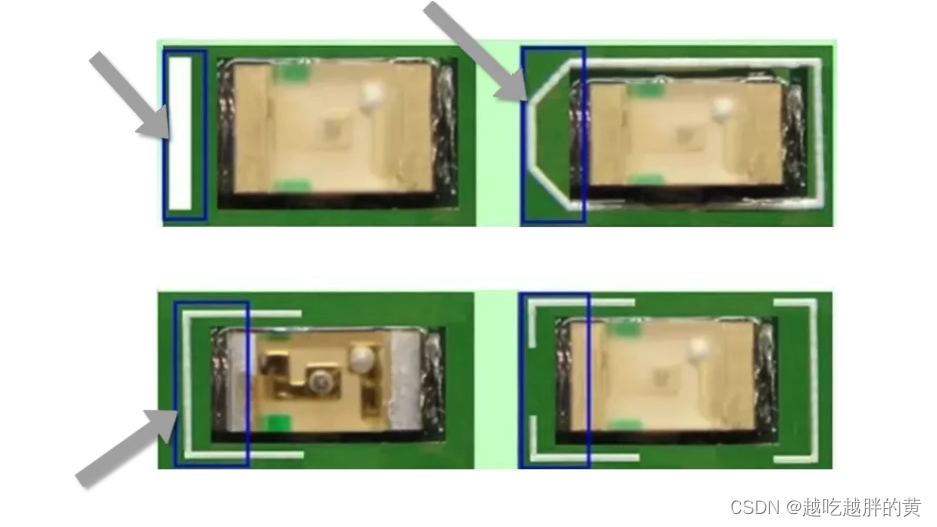

PCB上：会用色带、丝印尖角、三角等代表负极

2、IC集成电路芯片

要确定哪个是1脚，和PCB上的丝印保持一致

2.1 芯片角度：

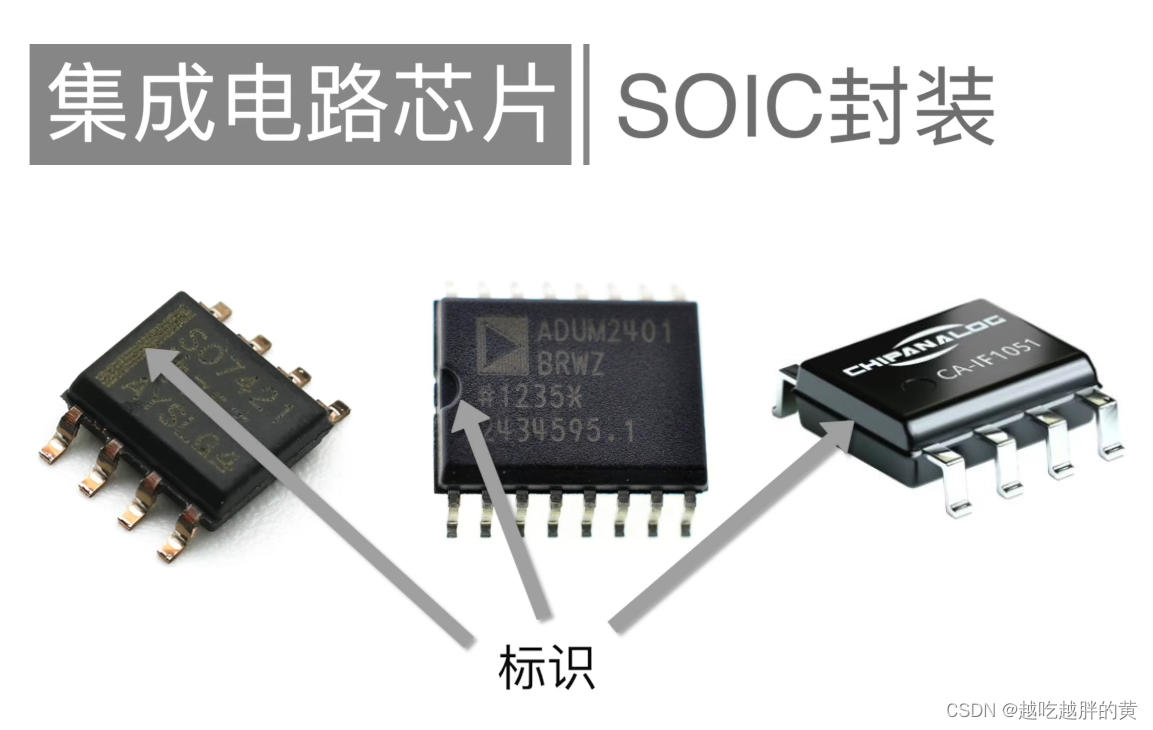

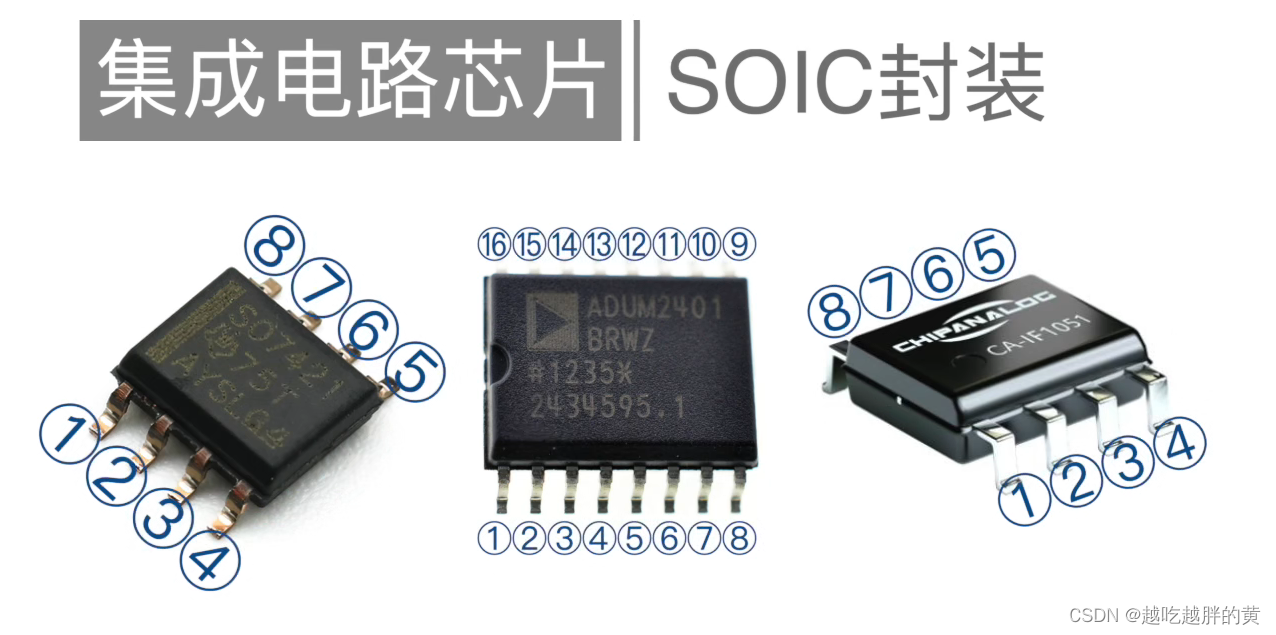

SOIC封装：

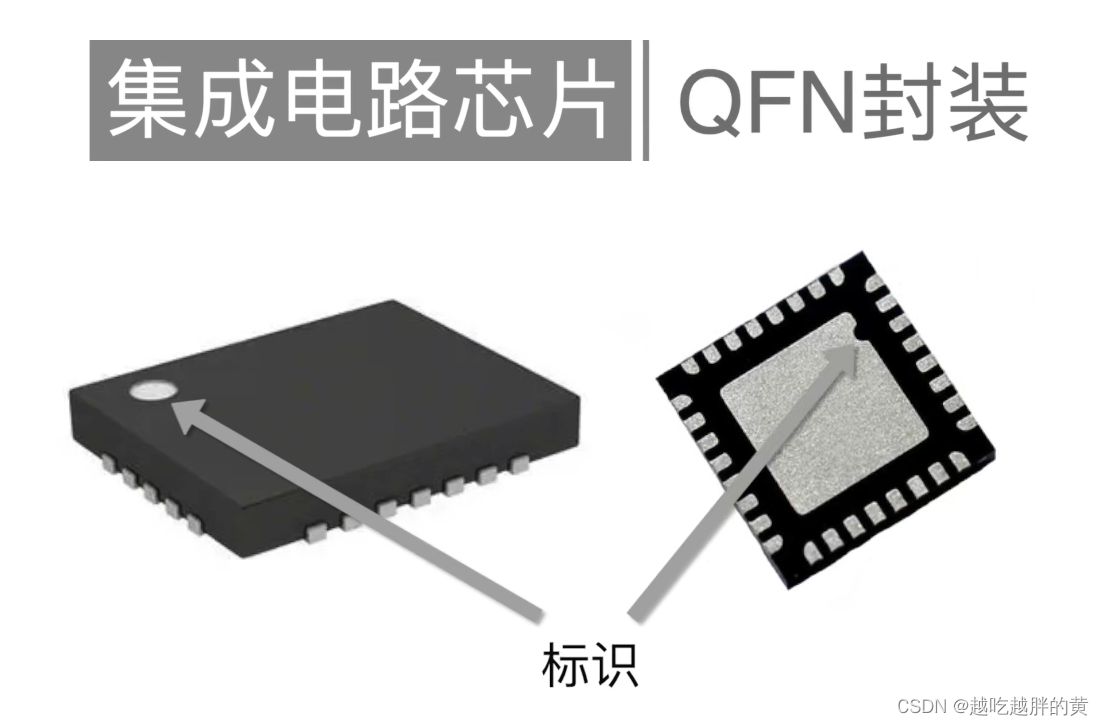

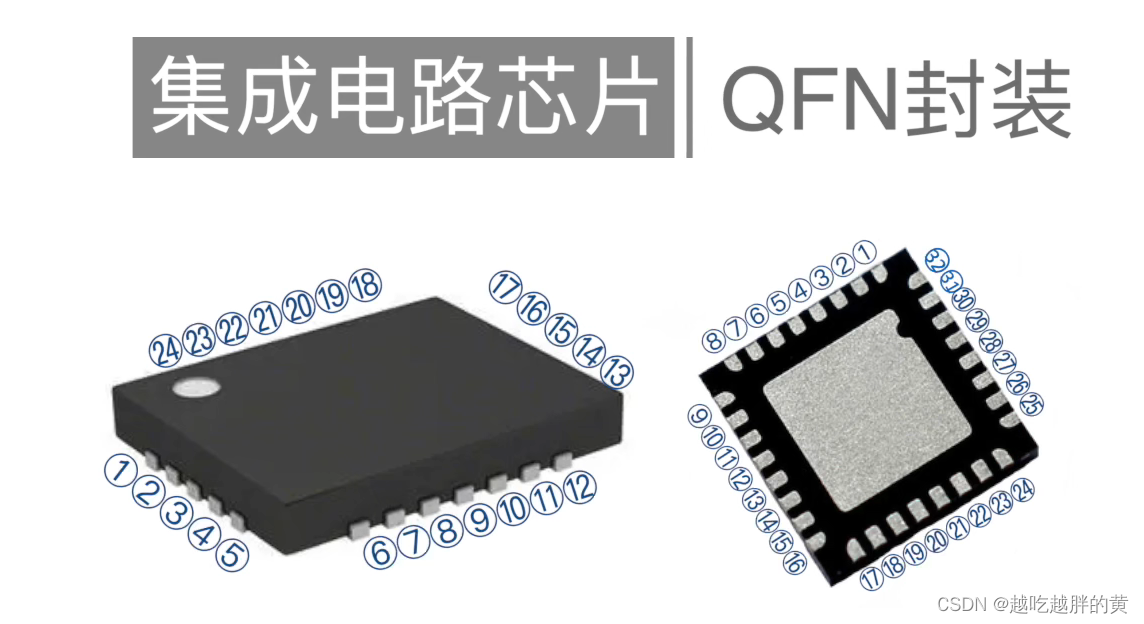

QFN封装：

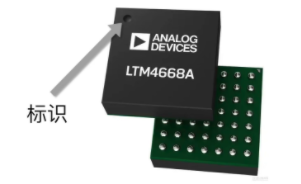

BGA封装：

2.丝印角度：

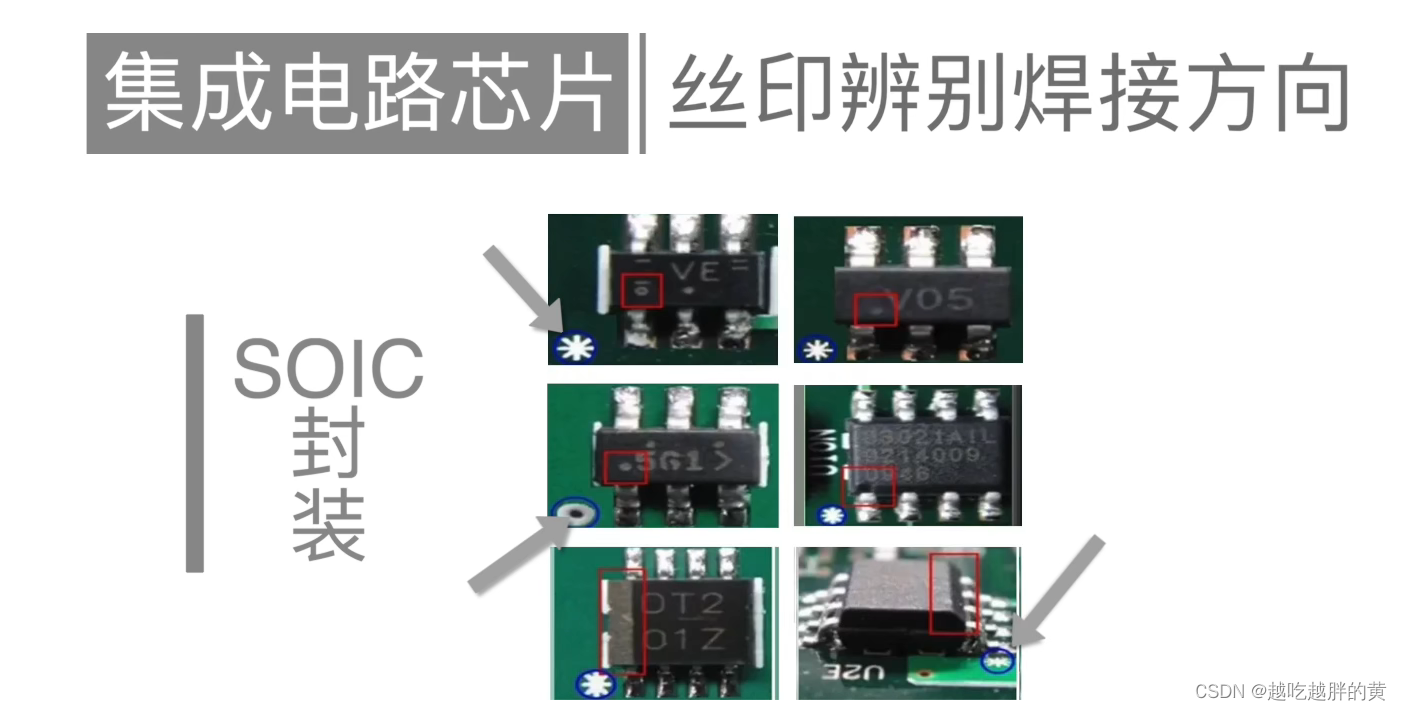

SOIC封装：

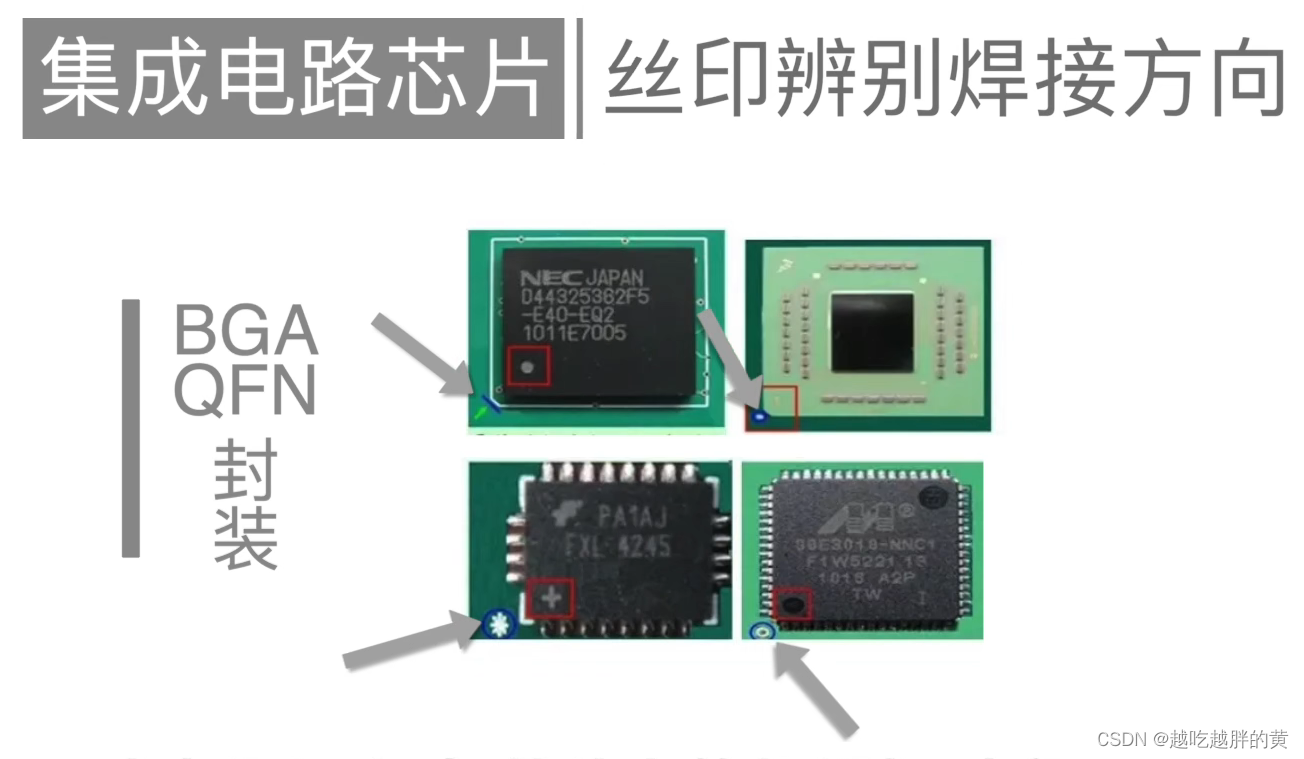

QFN封装、BGA封装：

参考：https://www.bilibili.com/video/BV1TU4y1g7FN/
