关于同轴馈电方式的馈电点选择（HFSS学习笔记）

 输入阻抗计算

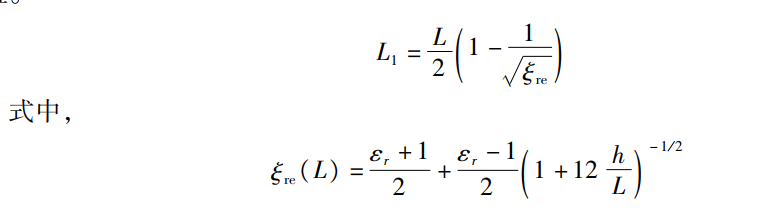

通过上式粗略估算（矩形辐射贴片），在某一方向上的对应阻抗，当处于辐射贴片几何中心时输入阻抗为零，处在边缘区域时阻抗在100Ω~400Ω。当在宽度上偏离时会激发TM1n模式，所以宽度上一般默认为0

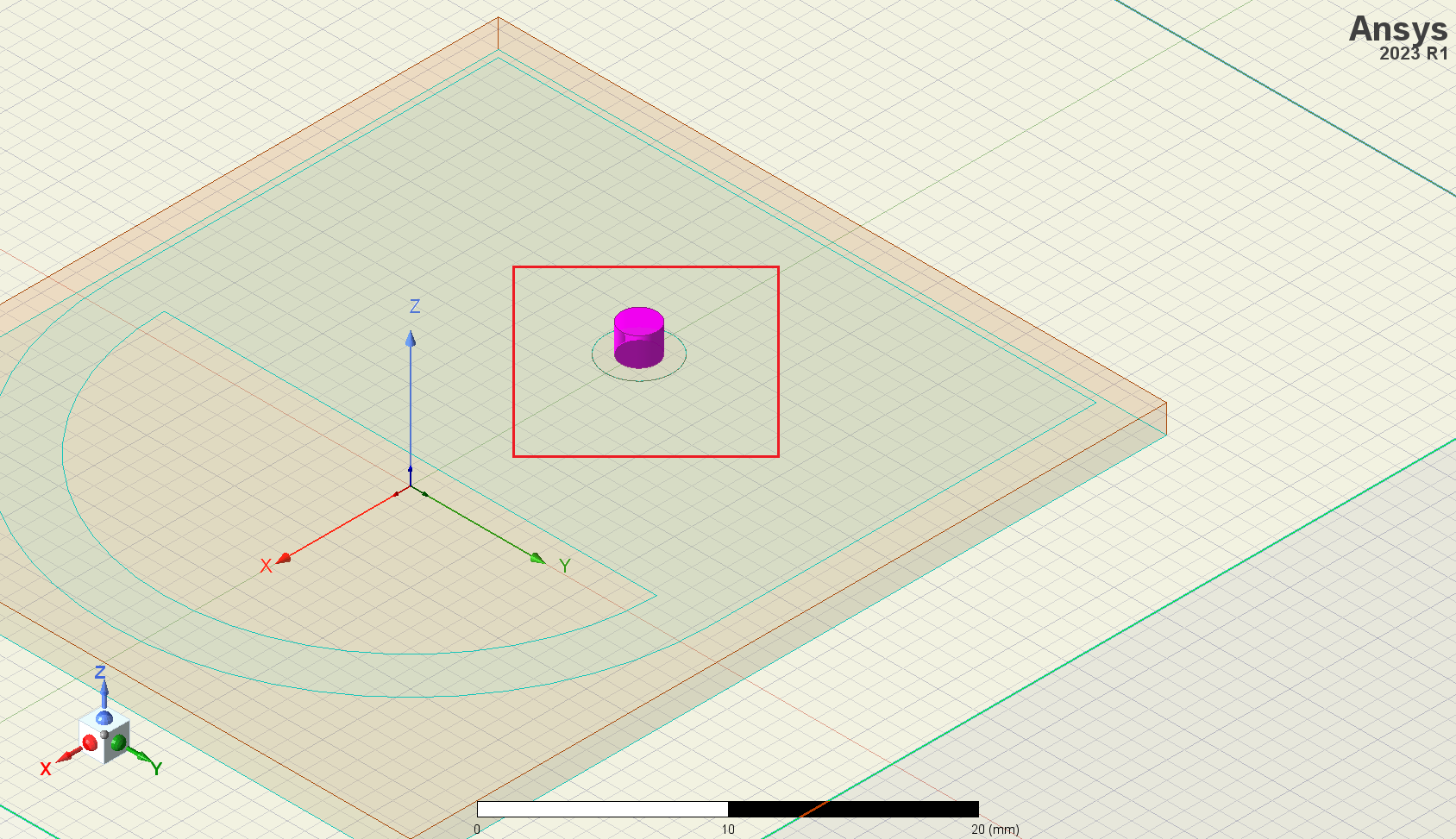

上图为最简单的同轴馈电形式，在HFSS中的实现。

在双频天线上的应用

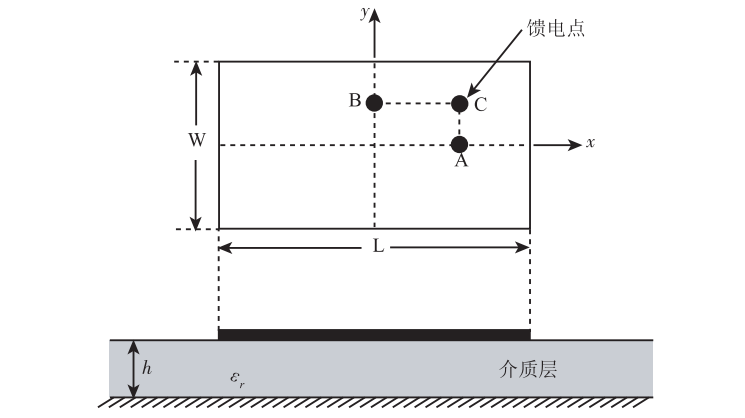

A、B点分别时长度与宽度上输入阻抗为50欧姆 的馈电点，分别可以激发出TM1n和TMn1模式，两者的谐振频率与分别与长度、宽度有关。而当选择C点作为馈电点时，可以通时激发两种模式，实现天线可以在两个频段上工作，双频天线。

注：

学习《HFSS天线设计》一书过程中的学习笔记。个人理解，如有问题请包含。
