磁电偶极子学习笔记2 60GHz 双极化 二维转换波束 口径耦合 磁电偶极子宽带天线阵列

摘要：

        本文提出了一种双极化口径耦合磁电偶极子天线。两个独立实现在两层PCB层压的基片集成波导用于给天线馈电。仿真的天线-10dB阻抗带宽为21%，同时带宽内两个输入端口之间隔离度超过45dB。实现了良好的辐射特性包括在两个正交面上几乎相等的单向辐射方向图，大于20dB的fro前后比,低于-23dB的交叉极化，和整个频带内的约为8dBi的稳定增益。通过使用所提出的辐射单元，设计，生产，和测试了一个工作在60GHz的2x2宽带天线阵列，其能生成双极化的二维多波束。获得了高于12.5dBi的增益和宽于22%的-10dB阻抗带宽。因为磁电偶极子的优势，阵列的方向图在整个工作频段都很稳定并且两个极化的两个正交平面都几乎相同。由于设计的性能优势，生产的便捷，集成度和低损耗，所提出的天线和阵列对于毫米波无线通信系统十分具有吸引力。

 索引词：

        60GHz,双极化天线，磁电偶极子，多波束天线，基片集成波导

引言：

        由结构简单，低成本和低功率损耗的无源波束形成网络馈电的毫米波多波束天线阵列对未来毫米波基站和(MIMO)技术具有很大吸引力。已经报道了几种使用butler矩阵，rotman透镜和其他波束形成网络的毫米波多波束阵列，但是这些阵列只能在一维上生成多波束，在很多应用中被限制了。在正交方向上生成两组bulter矩阵或者rotman透镜被广泛应用在更低的微波频段来在二维中生成多波束。然而，由于集成的不便捷，过渡段和电缆的高损耗，在毫米波频段这并不是用于连接两组波束形成网络的有效方式。最近，已经研究了一些2维波束的毫米波天线阵列。贴片或者槽天线由于其简单的几何形状和集成的便利性被选为辐射单元。然而，由于窄带特性或者工作频带内的不稳定的辐射方向图，这种设计通常有着窄阻抗带宽或者窄辐射带宽的缺点。众所周知，由于极化分离的显著特点和提高通信容量的性能，双极化阵列被广泛应用在工作在低频微波频段的无线通信系统。因此，双极化阵列对于毫米波频段的新兴无线系统更具有吸引力。

       揭示在文章“A new wideband unidirectional antenna element”中的磁电偶极子天线，在文章“The magnetoelectric dipole–A wideband antenna for base stations in mobile communications,”
中被持续地研究。通过应用包含一个电偶极子和一个磁偶极子的互补源天线的概念，磁电偶极子具有更宽的带宽和更优秀的辐射性能，和简单的结构。最近，一个线极化的60GHz的有着良好性能的线极化60GHz磁电偶极子天线被集成到PCB层压上。然而，这个设计仍然需要一个T型探针来给天线馈电，使得天线很难和低损馈网例如（基片集成波导）集成。

        在本文中，口径耦合方法，已经成功用于微带贴片天线，用来激励磁电偶极子天线。特别地，提出了一个新型的60GHz的SIW馈电双极化口径耦合磁电偶极子天线，其有着包括宽带宽，高辐射效率，对称辐射方向图，低后辐射，低交叉极化和两输出端口之间的高隔离的良好特性。在工作频率上增益和辐射方向图很稳定。此外，新设计有两个额外的优点。1)有关天线结构，因为所有的馈电部分在地面之下，并实现在其他PCB层压之上，它从辐射部分独立出来。因此，为馈电结构的设计提供了更多空间和额外的自由度。由于SIW的使用，SIW是一种封闭的波导结构，没有辐射从影响天线辐射性能泄露出来。2)有关制造，金属地面上的馈电口径非常易于实现。因为在两个不同的层数之间没有盲目的或埋进去的金属通孔，并且所有层能被堆叠在一起来方便地构建整个多层结构。

        基于口径耦合的磁电偶极子天线,设计，生产和测试了一个2x2的双极化2D多波束天线阵列。两个包含四个90度耦合器的SIW波束形成网络，如“Millimeter-wave multibeam antenna based on eight-port hybrid,”和“Dual-band switched beam array fed by dualband Butler matrix,”中报道的，被应用在两个PCB层压来生成双极化的四个倾斜(tilted)波束。由于磁电偶极子天线和波束形成网络的良好性能，可以证实所提出的阵列有着宽带宽和稳定的方向图。此外，通过添加一个额外的电路，其可以工作为一个转换波束阵列。有着宽带宽，双极化的稳定多波束的优势，并易于集成，所提出的天线阵列对于许多毫米波应用有着很强的吸引力。

        本文架构如下:新型双极化口径耦合的磁电偶极子天线的结构，工作原理和性能在第二部分揭示和研究。在第三部分讨论了多波束阵列的设计流程。第四部分给出了多波束阵列的实测结果，并且在第五部分给出了结论。

第二部分 口径耦合磁电偶极子

A.结构

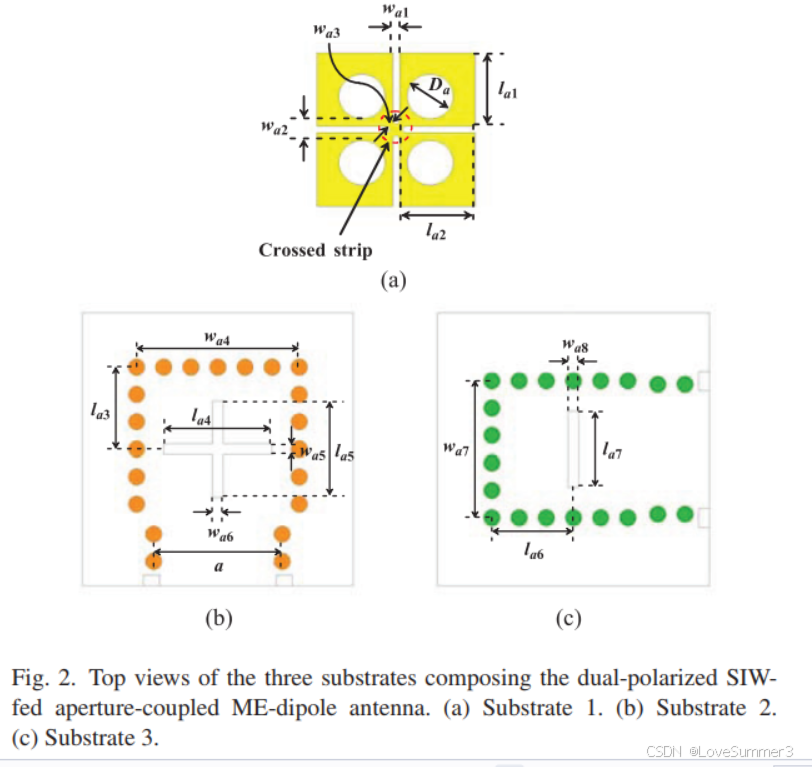

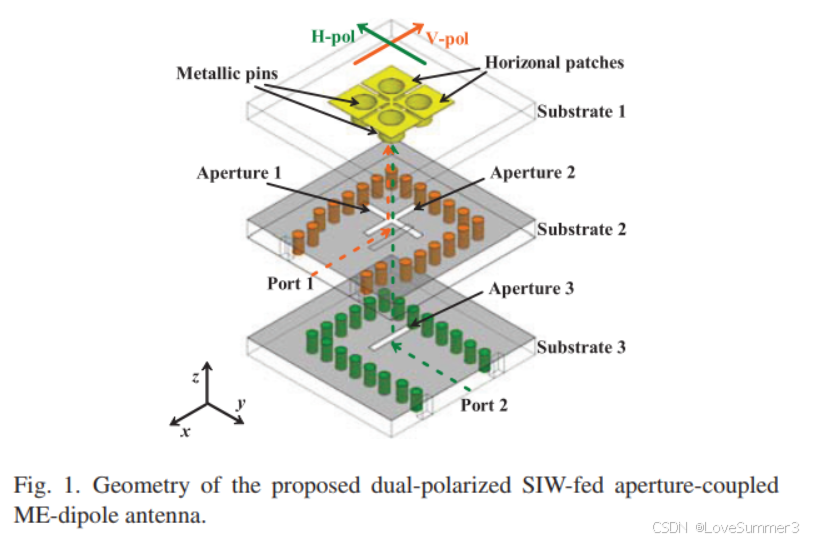

        SIW馈电的磁电偶极子天线包含如图1所示的三个PCB层压。在设计中，使用了三个相对介电常数为3.38，厚度为0.508的Rogers4003C PCB层压。天线的详细尺寸被示意在图2.整个磁电偶极子结构在基底1中建立。一对包含四个相同的金属贴片部分的水平平面偶极子被打印在基底1的上表面上。每个贴片通过一个垂直金属柱连接到地面。这个结构与之前报道的L型探针馈电磁电偶极子天线（“Wideband magneto-electric dipole antenna for 60-GHz millimeter-wave communications,”
）略微不同。可以发现用一个耦合口径代替L型探针馈电传统的磁电偶极子很难得到良好的阻抗匹配。在研究中，一个坐落在天线中心的十字微带被添加来连接四个贴片的内角。在下一部分将证明此个设计提供了一种调整所提出设计的阻抗匹配的有效方法。
