网络直播“黑科技”：Stream Matrix

互动直播的大潮，除了席卷互联网自身外，更致命性的冲击着传统电视台。作为当前两大播出平台，电视台拥有优质内容和传统播出渠道，网络直播则手握技术和用户。

随着看电视的人越来越少，互联网强大的资本支撑，政策的不断倒逼性放开，电视台过去垄断所形成的种种优势正在大幅弱化。然而，不得不承认电视台生产的内容陪伴了我们漫长的岁月，其节目制作的能力与技术手段已经登峰造极。

作为刚刚兴起的网络直播，不论是在内容还是播出形式方面都极为粗放和单调。竞争与融合的过程中，网络直播平台需要向电视台学习节目制作、播出控制等优秀能力，谁率先拥有新颖的形式形态、完善的播出控制能力，就将拿到带领行业升级的话语权。

基于此，观止云推出了一项互动直播时代的“黑科技”——流矩阵（Stream Matrix）。有了这项黑科技，你可以喝着咖啡，在办公室操控电脑远程进行一场活动直播的播控；如果你是主播，可以来一句“广告也精彩”，随时进一段广告；直播平台，那就来一场“万名主播大联欢”，将上万主播拉到同一直播室，轮流上麦，或者谁的粉丝刷游艇多谁上麦……

1

什么是矩阵

介绍流矩阵（Stream Matrix）技术之前，我们先了解一下什么是矩阵。矩阵可以说是电视台播出控制系统中最为核心的设备，担负着电视台众多源信号的调度、分配、切换、主备（垫片）倒换、监看监听等多项核心职能。

矩阵通过阵列切换的方法将M路视音频信号任意输出至N路输出上的装置设备，输入输出共有MxN种组合。如果是1进N出，属于分配器，如果是N进一出，称之为切换台，严格意义上都不属于矩阵的范畴，但我们可以将它们一并纳入讨论的范围。

视音频矩阵根据处理的视音频信号是否无损压缩可分为无损压缩处理矩阵和压缩处理矩阵。模拟矩阵、数字SDI矩阵、SDI over IP矩阵属于无损压缩处理矩阵。ASI矩阵、TS over IP矩阵、Rtmp over IP矩阵等属于有损压缩处理矩阵。

2

各种矩阵大盘点

3

矩阵全新发展趋势

1传统制播领域逐步增加IP化尝试

目前在传输领域，例如数字电视、IPTV、互联网直播等领域，信号的切换，已经IP化，如在数字电视前端，矩阵已经从ASI矩阵发展为通过组播交换机再结合应用层的处理逻辑，来实现信号的切换。

而在专业制播领域，如传统电视台，由于摄像机等产生的信号仍以无损信号SDI等为主，故目前还是以无压缩矩阵为主。但是国外已经逐步开始IP化的尝试，通过SDN和OPENFLOW等技术，基于IP交换的架构正在做此类尝试。

2流矩阵的应用将越发广泛

如前文所说，虽然互动直播已红得发紫，但直播内容和播出形式都还停留在粗放、单调的初级阶段。往后，直播内容必将大为丰富，播出形式也会更新颖好玩，以及随之而来的监管对于安全播出的要求，这些都将催生出互动直播类似传统电视台播出控制的强劲需求。

然而，电视台传统矩阵播控系统建设成本十分高昂，手握新技术的网络直播平台不会也无必要承担这部分巨额投入。另一方面，人人都可以直播的时代所面临的流数之庞大，也是传统信号矩阵所无法支撑的。且这些流产生时即被压缩编码，传统无损矩阵也无法适用。

基于直播流的软矩阵技术，其承载量可无限扩展、使用简单便捷、成本低廉，互动直播时代，流矩阵（Stream Matrix）的应用将会越发的广泛。

3流矩阵的应用会云化

“云”的重要性与便捷性已不用多说，互动直播平台大多都是基于“云”来搭建，直播中使用到的大部分功能也都在“云端”。所以，流矩阵（Stream Matrix）同样也会逐步云化，以往需要本地实现的切换功能，可以和其他直播功能一样在云上实现，保持更高的一致性。

4

网络直播“黑科技”：流矩阵

观止云流矩阵（Stream Matrix）在服务端实现了上万路流类似传统信号矩阵效果的无缝切换。并给予观止云动态配置系统碧池（BITCH），利用HTTP-API对外提供接口服务，可灵活的远程对直播进行切换播控。

流矩阵（Stream Matrix）支持RTMP、HTTP-FLV、HLS+等所有直播协议，同时支持推流和播放的MxN云端切换。推流切换，可将流在不同源站间切换推送；播放切换，可将流在不同播出平台间自由切换。

流矩阵（Stream Matrix）支撑规模可无限扩展，切换效果无缝，肉眼察觉不到切流的“闪断”，切流带来的内容延迟为1~2个GOP。

5

直播流矩阵的应用场景

1传统媒体的应用

传统媒体，可基于流矩阵，在网台直播、部分活动直播、长尾直播场景中可以低成本的替代专业制播设备。

在一些户外突发事件报道等场景中，可由多位记者手机拍摄回传信号+流矩阵导播方式进行移动直播，省去了大量SDI切换台、硬件矩阵的设备开销。

2PGC新型互动直播尝试

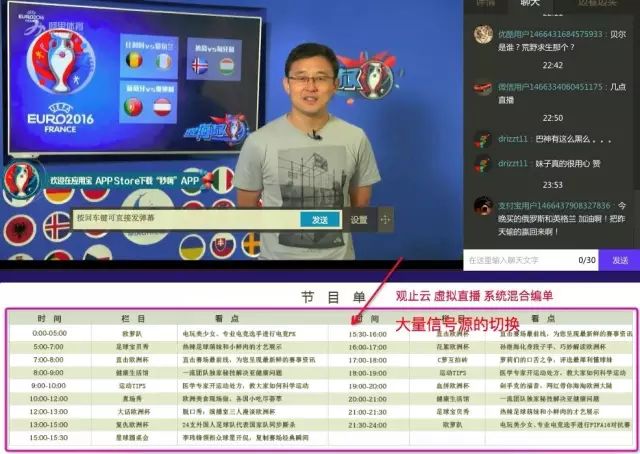

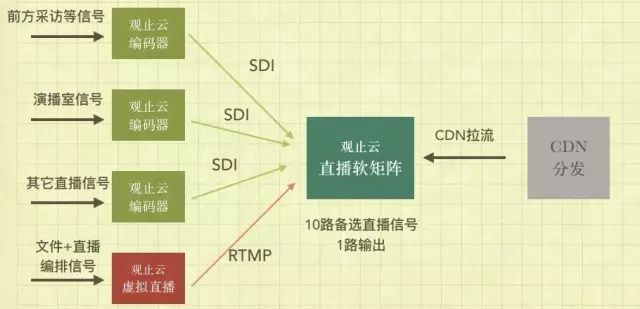

阿里体育正在进行的30*24不歇机欧洲杯主题的“欧萝趴”网络直播大派对，直播信号来源较多，直播过程中有大量信号切换、穿插的播出控制需求。观止云流矩阵（Stream Matrix）为阿里体育提供了N进1出无缝切换的功能，整个过程只在Web界面中对直播流进行操作，简单便捷。

类似阿里体育“欧萝趴”这样的众多赛事直播、大型线下活动直播等场景均可基于流矩阵以较低成本实现云端导播的目的。

即将全面启动的熊猫TV“hello 女神”大型综艺直播也将采用观止云流矩阵（Stream Matrix）实现云端播出控制。



3UGC直播应用前景

大型互动直播平台中，也可以基于流矩阵实现更多好玩的播出形式。比如主播可以通过流切换中插广告；结合混流、导播等技术，有助于电商直播的技术实现。

基于支持高并发的流矩阵，“万名主播大联欢”的场景就不再是想象。将上万路主播流推送至同一直播间，流矩阵控制“万进一出或万进几出” ，其效果必将史无前例，毁人三观。这方面观止云流矩阵已经被应用到某平台的大型排麦场景中。

 END

任何互联网应用形式都有殊途同归的生命周期，网络直播在经过初期暴力式粗放竞争过后，也将进入精细化、高质量的直播运营。观止云流矩阵（Stream Matrix）再次为互动直播提供一项底层技术支撑能力，一项让直播播出形式更完美的黑科技。
