第十四节：通信之WLAN(Access Point)

       2020年开始，突然飞来了黑天鹅，彻底改变了以往的节奏，春节假期延至最长，宅家刷机。电视画面中可歌可泣的医护工作者，身边来去奔波的工作人员，他们冲在前方迎接这只黑天鹅，甚为感激和感动。

       时间以“年”的速度走过，一代代新人走到了我们身边，不知不觉中，我们已成所谓的老人。俗话说“身边有一老如有一宝，老而无用是为贼”。相信我们大部分不至于成为新人心中的“贼”，但一年，五年，十年......过去后呢？

       我想也不至于，只要在不同的年龄段努力最好自己该做的事，对生命有敬畏之心，“贼”的称号相信永远用不到我们身上。

       2020年黑天鹅依旧在空中盘旋，我们要保护好自己，照看好家人，履行好最起码的义务。相信黑天鹅终将过去，蓝天白云终将到来。

       2020年最后几月，相互共勉，持续追逐心中所想。

       欢迎大家一起学习探讨通信之WLAN。上节探讨了“WLAN相关功能”中的Wi-Fi Direct功能，了解了P2P的组网原理和相关概念。本节探讨“WLAN相关功能”中的“Access Point”功能，学习热点AP的基本知识。



        好~！在日常生活中，经常听到“WiFi网络”，“热点”和“AP”。通常是指要找到一个可以连接的网络名称“SSID”，即为用户端的Wi-Fi网络接入入口。AP(Access Point)是WLAN通信系统中的访问接入节点。接下来主要以“用户端的Wi-Fi网络接入入口”与“WLAN通信系统中的访问节点AP”进行探讨。

       设备要加入到Wi-Fi网络中，首先，要找到用户端接入入口，其次，发起连接，才会真正与WLAN通信系统的AP产生关系。如此可知，用户端的入口肯定是AP提供。AP是如何提供的这个用户端Wi-Fi网络接入入口呢?

有两种方式：

• AP以100个TU的时间间隔发送beacon帧(如拿着大喇叭喊我在这里一个意思，让周围的人听到)。

• AP以probe response帧回复设备的请求帧(如有人大声喊谁在这里，小强回答我在这里)。

注：

• TU是时间单位，100个TU为0.1024秒，通常称为100毫秒(四舍五入)。

• beacon间隔100个TU是802.11默认值，该值根据研发需要，可做调整修改。

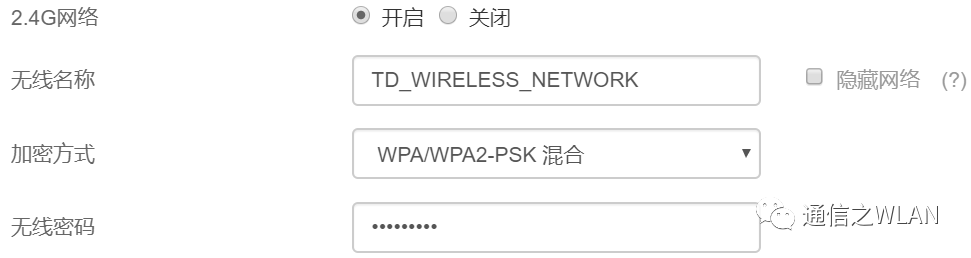

       以上是AP让用户可以看到Wi-Fi网络所干的事情。学习了以上原理，这里插入一个配置路由器的经验，使Wi-Fi网络更安全。如下图1，“隐藏网络”(有的路由器是**广播)。

                              图 1

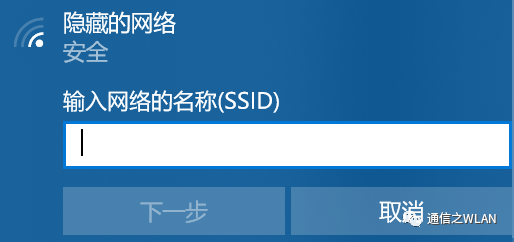

    将它勾选后，其他设备是无法扫描到该网络，需通过手动添加才可正常连接，如图2所示。

                               图 2



    原理为“WLAN通信系统的AP它不会再以100个TU间隔发送beacon；同时，probe response帧仅回复设备明确请求它网络名称(SSID)的协议帧。”



    用户端看到存在的Wi-Fi网络，加入到该网络中，AP要有哪些基本功能呢？

AP主要有以下基本功能：

• 进行连接设备的管理，如连接，认证等。

• 实现有线网络/数据网络到WLAN通信系统的桥接过程。

• 实现IEEE 802.3和IEEE 802.11帧格式之间的转换。

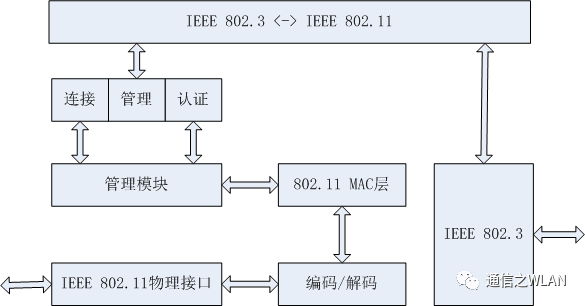

                                      图 3



1. AP在接收到一个协议帧后，先抵达无线物理接口。

2. 在加密的WiFi网络中，抵达的该协议帧是有加密编码操作，所以需经过一个解码模块后，传送至802.11 MAC层。

3. 协议帧在MAC层，根据帧头信息，判断其为数据帧，管理帧与控制帧(后续详细解释)。如是管理帧或控制帧提交至对应模块处理，如是数据帧则提交至协议转换模块处理。



       到此，我们了解WLAN通信系统中AP的功能。它就像蜂窝通信系统中的基站，管理维护者所有接入设备。



        本节我们探讨了基于WLAN通信系统的“Access Point”功能，从用户端接入入口和WLAN通信系统的访问接入节点，了解了用户端接入入口的实现原理，学习了AP基本功能。由于AP这部分涉及信息内容很多，后续相关部分，我们逐步探讨学习。第十四节探讨就到此，后续期待共同继续探讨学习。
