使用工具：

本文输出内存模型的工具为vs2017开发人员命令提示符，使用方法如图所示：

我们使用cl（不是C1，不是C一，是cl，LLLLL）命令cl的语法为：

cl [filename].cpp /d1reportSingleClassLayout[className]

意思是查看[filename].cpp文件中名称以[className]开头的所有类的内存模型

如果文件不在同一目录下，要使用绝对路径。

正文：

含有虚函数的类：

在C++中，虚函数表并不独立存在，而是存在于虚表中

下面就通过例子来解析虚表的结构，以32位操作系统为例：

class A
{
public:
	int a_;
	virtual void foo1() { cout << "A1" << endl; }
	virtual void foo2() { cout << "A2" << endl; }
	virtual void foo3() { cout << "A3" << endl; }
};

对于类A，他的内存模型和虚表结构是这样的：

前面的&A_meta代表RTTI信息，0代表虚函数指针到该类顶部的偏移量（众所周知，在非虚继承的情况下，虚函数指针是存在于类的顶部的）；

虚继承：

class B :virtual public A
{
public:
	int b_;
	virtual void foo1() { cout << "B1" << endl; }
	virtual void foo4() { cout << "B2" << endl; }
	virtual void foo3() { cout << "B3" << endl; }
};

类B虚继承于类A，他的内存模型和虚表结构如下：

我们可以看到，在虚继承的情况下，对于新增加的虚构函数foo4，有一个新的虚函数表指针指向它；对于重写的函数（override），则覆盖到基类的虚函数表中，如果虚继承的子类中没有新的虚函数，那新的虚函数表指针也将不复存在；

而对于虚基类表$vbtable@，第一个位置存放的数据我们可以推测出是类B中，虚基类A的首地址距离类B的最后一个元素（本例中即b_）的偏移量，（8-12=-4），第二个位置存放的是虚基类A的大小；

对于B中存放的虚基类A的虚函数表$vftable@A@，第一个位置变成了-12，表示类B中的虚基类A距离该类的首地址的偏移量（0-12=-12）；

普通继承：

class A2
{
public:
	int a2_;
	virtual void foo1() { cout << "A21" << endl; }
	virtual void foo2() { cout << "A22" << endl; }
	virtual void foo3() { cout << "A23" << endl; }
};
class C :public A2
{
public:
	int c_;
	virtual void foo1() { cout << "C1" << endl; }
	virtual void foo2() { cout << "C2" << endl; }
	virtual void foo3() { cout << "C3" << endl; }
};

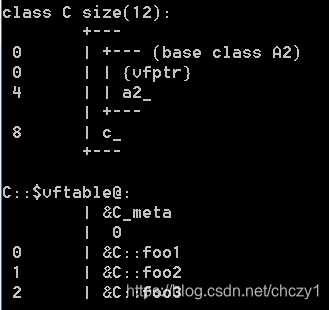

类C普通地继承于类A2，类A2中的元素放在类C的低地址，并且只有一个虚函数表指针（在C中就是C的，在A2中就是A2的），同名函数的地址覆盖类A2虚函数表中的函数的地址。

菱形结构多重继承：

class Ori
{
public:
	int a;
	virtual void foo1() { cout << "Ori" << endl; }
};
class V1 :virtual public Ori
{
public:
	int v1;
	virtual void foo2() { cout << "V1" << endl; }
};
class V2 :virtual public Ori
{
public:
	int v2;
	virtual void foo3() { cout << "V2" << endl; }
};
class V3 :public V1, public V2
{
public:
	int v3;
	virtual void foo4() { cout << "V3" << endl; }
};

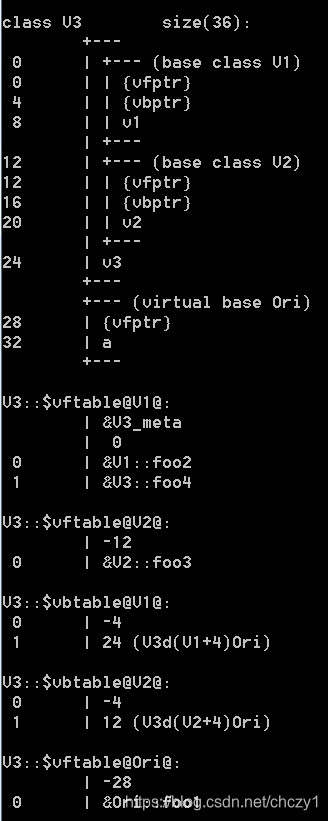

对于菱形继承问题，我们可以看到，最开始被虚继承的类Ori被放到最后面，而因为类V3通过普通的多重继承，继承于V1和V2，那自然也不会有新的虚表指针，类V3中的新虚函数foo4，被放到他第一个继承的类V1的虚函数表的最后；

类V2因为在类V3中从虚拟地址12开始，因此偏移量为-12，后面V1和V2的虚基类表和V3的虚函数表可以参考上文，值得一说的是，为什么V1的大小被表示为24，而V2的大小被表示为12，大家可以自己思考一下；

既有普通继承，也有多重继承：

class Base1
{
public:
	int base1;
	virtual void foo1() {}
	virtual void foo2() {}
};
class VBase2
{
public:
	int vBase1;
	virtual void foo1() {}
	virtual void foo2() {}
};

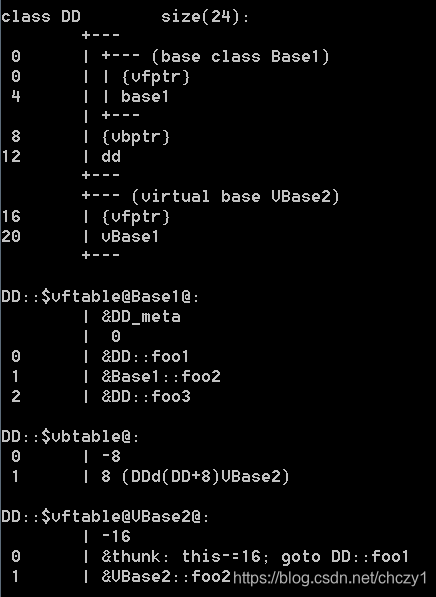

class DD:public Base1,virtual public VBase2
{
public:
	int dd;
	virtual void foo1() {}
	virtual void foo3() {}
};
