Altium Designer19如何查看PCB中有多少焊盘和元件

在旧版的Altium Designer中，可以通过“Reports”——>“Board Information”可以看到PCB的相关信息，里面就有焊盘数量、元件数量等等相关信息。但是AD19中，“Reports”中没有“Board Information”这个选项了。

其实还是可以通过“Board Information”来查看，只不过在AD19中，都归类为属性这一概念。

元件的信息通过点击元件，然后通过属性（Properties）查看，那板子的信息同样通过属性（Properties）查看。

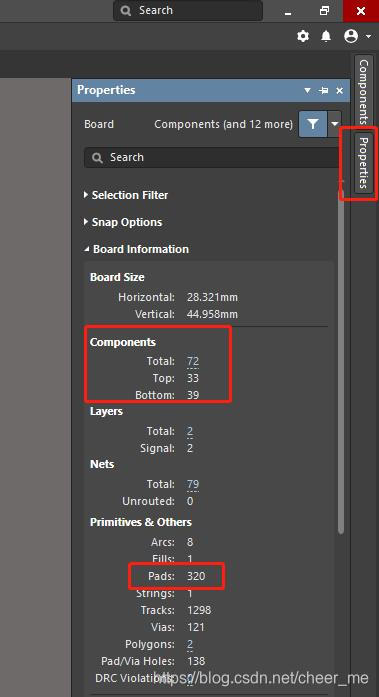

在PCB文件空白处点击，即保证不选中任何对象（相当于选择了PCB板），然后点击右侧的Properties即可看到板信息。如下图所示：
