Cadence（OrCAD）原理图导入到PADS Layout遇到的问题和解决方法

        看到有网友留言说将Cadence画的原理图导入到PADS Layout中没有成功：

        先在Cadence中导出原理图的网表，当然这里的网表是PADS Layout支持的.asc格式，然后在PADS Layout导入该网表文件，最终出现提示错误的文本文件，没有导入成功。

        首先我们复现一下网友说的现象。

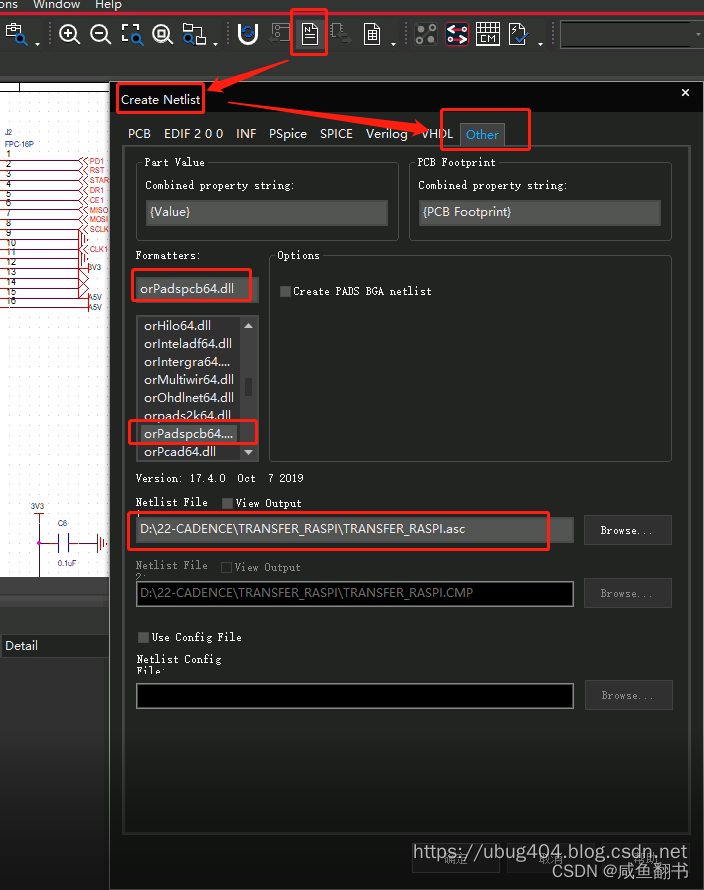

        Cadence打开原理图，然后导出.asc格式的网表，如下图所示：

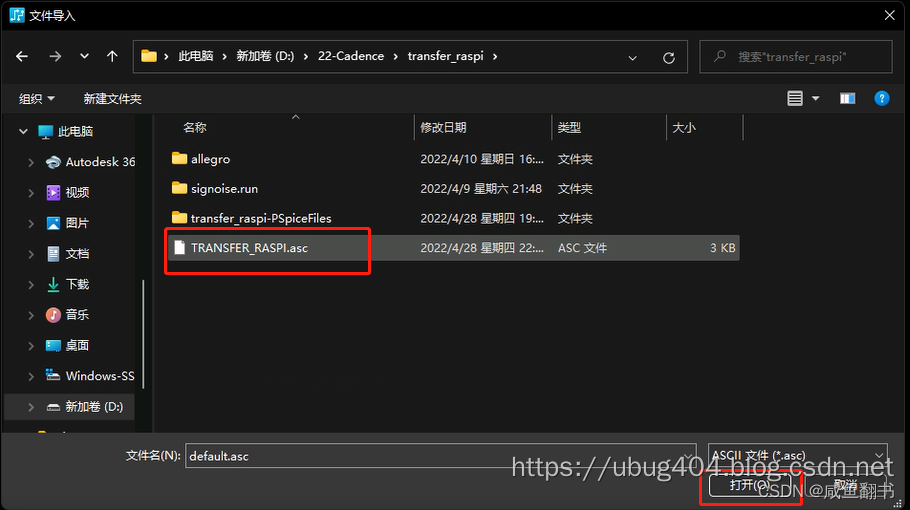

      然后打开PADS Layout导入该网表文件，如下图所示：

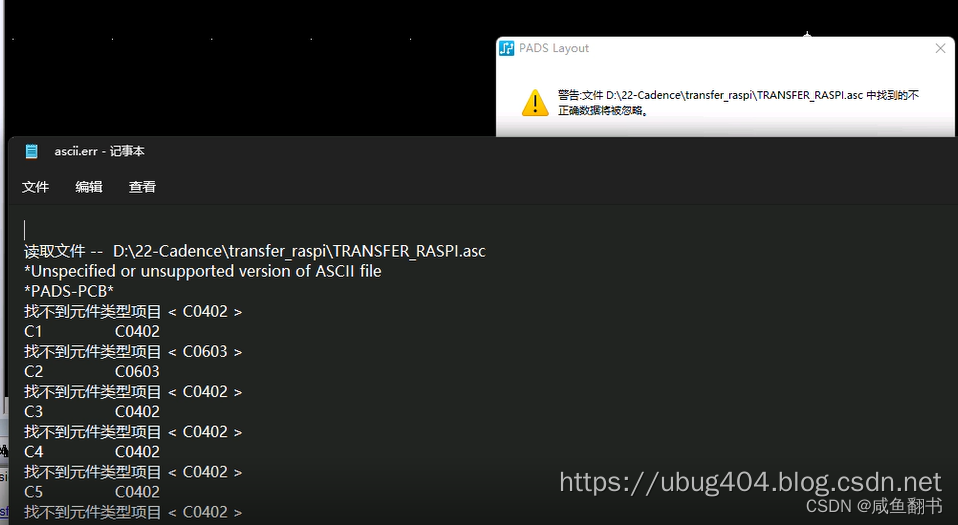

        导入之后就会弹出错误提示弹框和文本文档，和网友留言描述一致，如下图所示：

        文本文档中提示找不到元件类型，因为在PADS软件中新建元件的时候有个元件类型（Part Types），而在Cadence中，虽然有类似的属性，但是名称不一样。还有一个需要注意的是Cadence原理图中分配的封装名称需要和PADS Layout库中的封装名称一致，只有这样才能匹配到。

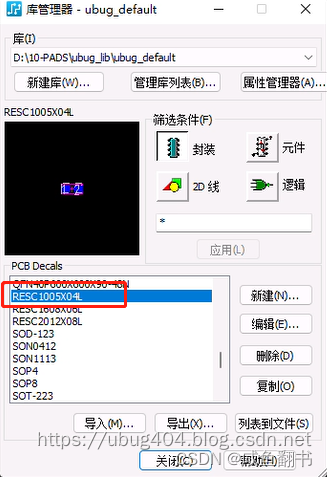

        就比如C1的封装是C0402，因为这个是我在Cadence原理图中分配的封装名称，而在PADS Layout中0402封装没有使用这个名称，而是RESC1005X04L，所以匹配不成功，如下图所示：

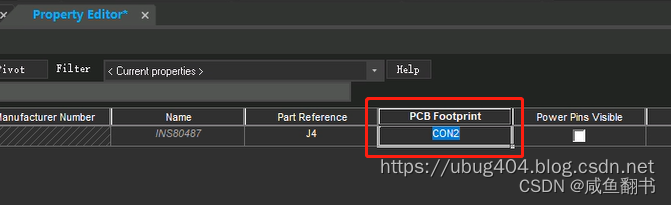

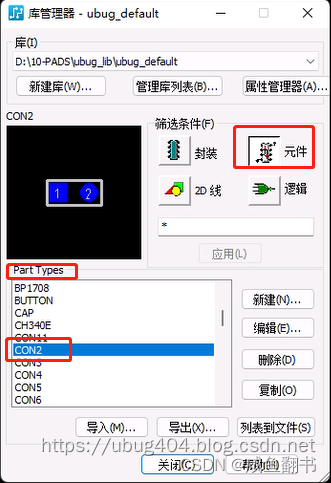

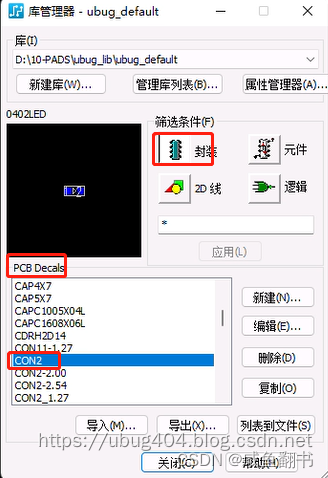

        根据以上分析，只要PADS Layout库中的元件类型名称和封装名称一致，并且Cadence原理图中分配的封装名称和PADS Layout库中的封装名称一致就可以使用刚才默认配置（PCB Footprint栏目下面为{PCB Footprint}）导出网表了。这里使用CON2元器件验证，PADS Layout库中CON2的元件类型名称和PCB封装名称一致，都为CON2，如下图所示：

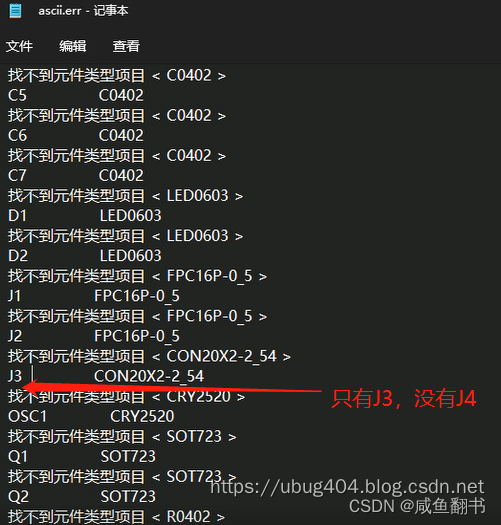

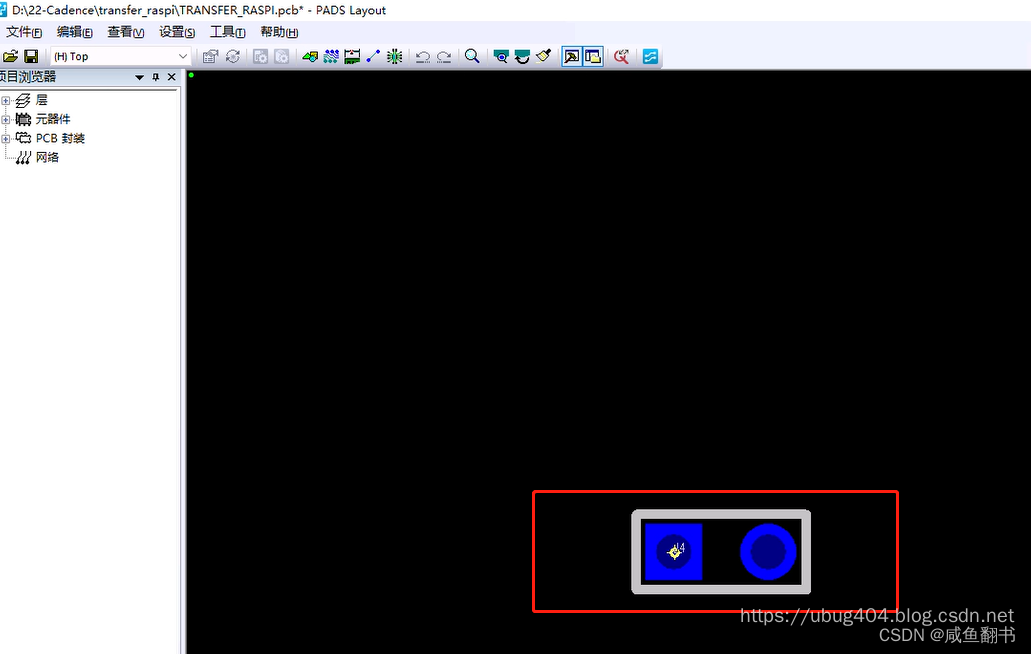

        再重复上面Cadence导出.asc网表，PADS Layout导入网表的操作，就可以看到CON2导入到了文件中，并且文本文档里的错误提示，已经没有J4（CON2）的错误提示了。如下图所示：

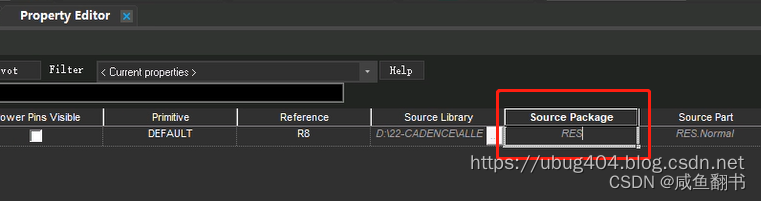

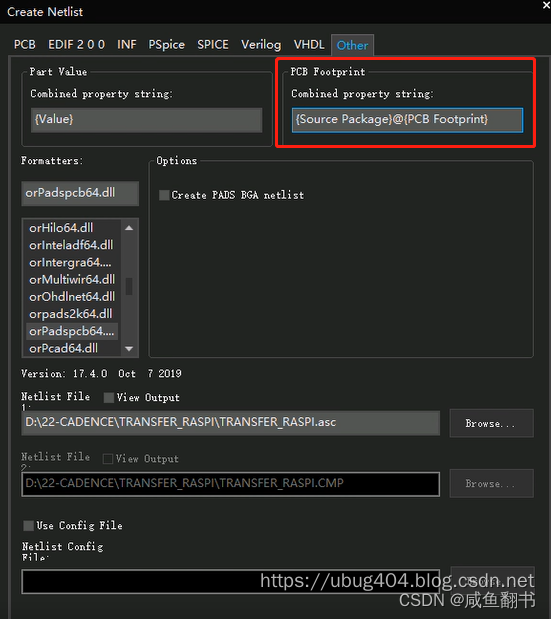

        但是一般情况下，元件类型的名称和封装是不一样的，比如电阻的元件类型名称为RES，而电阻的封装有许多种0402,0603等等。对于这种情况就需要修改一下Cadence中网表输出时的PCB Footprint栏目下的参数。对于元件类型在PADS Layout中是Part Types，而在Cadence中为Source Package，当然也可以给元器件新增一个属性名称Part Types，改属性的值和PADS Layout中的元件类型的值一样就可以。在网表输出窗口将PCB Footprint栏目下的值设置为{Source Package}@{PCB Footprint}即可，如果新增了Part Types属性，也可以设置为{Part Types}@{PCB Footprint}，如下图所示：

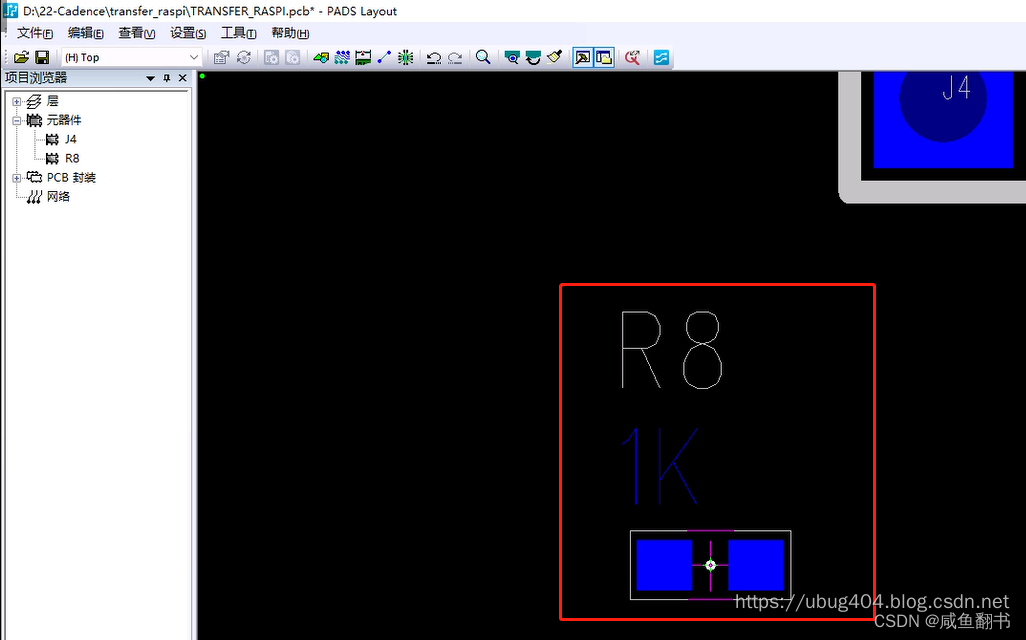

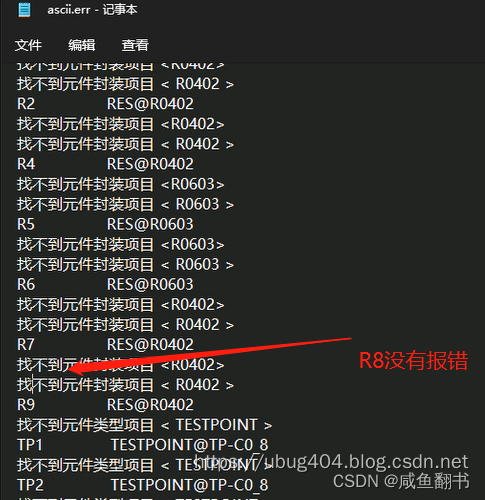

        这里我修改了R8电阻的封装，可以看到R8电阻没有报错，导入到了PADS Layout中，如下图所示：

        总结一下，首先确保PADS的元件库中元件类型名称和Cadence的元件库中的元件名称一致；然后Cadence原理图中分配的封装名称要和PADS Layout中的封装名称一致，而且确保有这个封装。

        这样就需要分两种情况：

1. 元件类型名称和封装名称一致，那么Cadence导出网表时，PCB Footprint中的参数默认就可以，默认为{PCB Footprint}。这种情况一般用不到，因为一种元件可能有不同的封装，很少能做到一致的。
2. 元件类型名称和封装名称不一致，那么Cadence导出网表时，PCB Footprint中的参数设置为{Source Package}@{PCB Footprint}就可以。

        关于Cadence（OrCAD）原理图导入到PADS Layout的问题和方法就这些，如果有什么问题可以留言。
