数据包捕获！网络时间协议（NTP）讲解

NTP是计算机系统中的时钟同步协议。它属于TCP / IP协议套件的最老部分之一，是基于用户数据报协议（UDP），端口号是123。

对于同步过程，NTP依赖于协调世界时（UTC），该时间是从分层系统中的各个客户端和服务器获得的。

NTP如何工作？

NTP的四种工作模式，我们主要讲服务器 / 客户模式（server / client） 这种模式只需要在客户端配置，服务器端除了配置NTP 主时钟外，不需要进行其他专门配置。并且，只能是客户端同步到服务器，服务器不会同步到客户端。

当NTP客户端启动与NTP服务器的时间请求交换。交换的结果是客户端能够计算链路延迟及其本地偏移，并调整其本地时钟以匹配服务器计算机上的时钟。

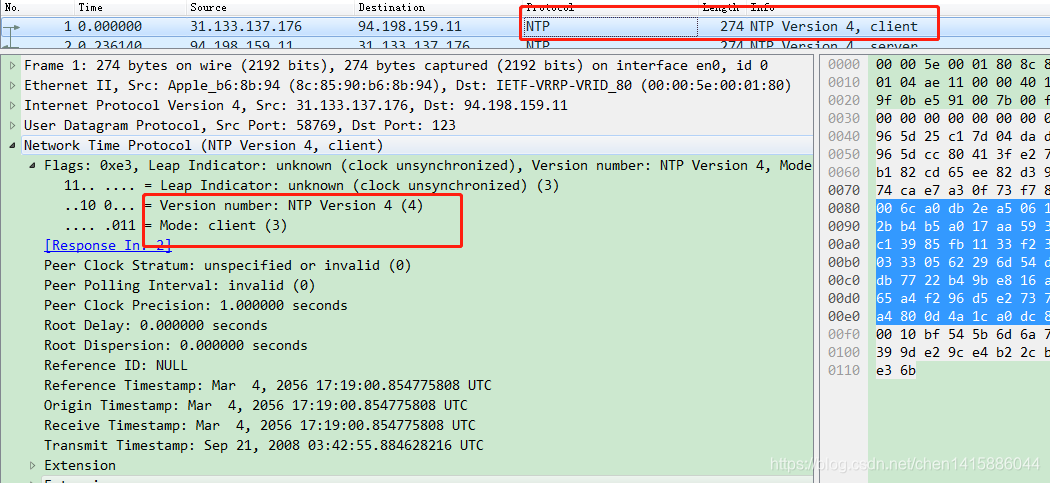

客户端向服务器发送时钟同步报文，报文中的Mode字段设置为3（客户模式）。

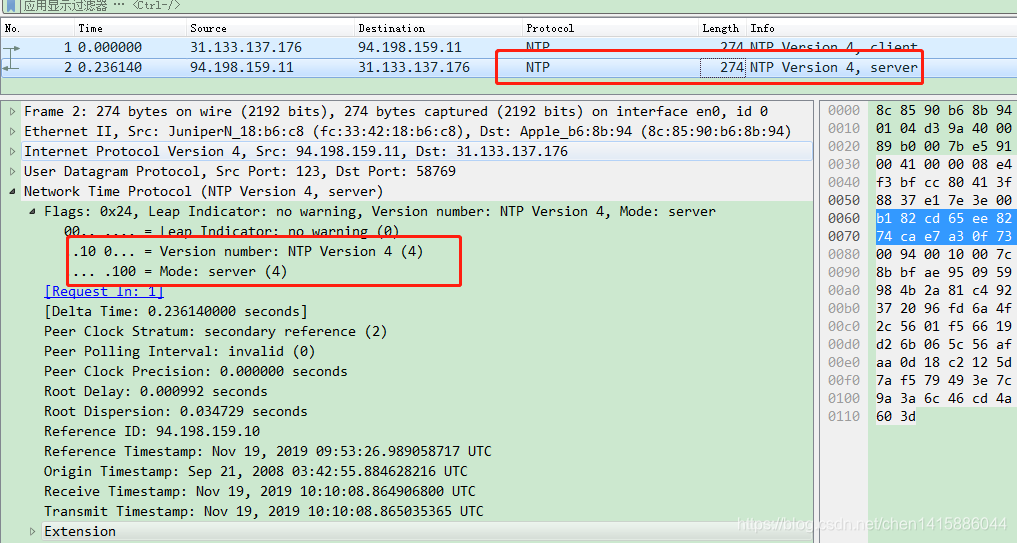

服务器端收到报文后会自动工作在服务器模式，并发送应答报文，报文中的Mode字段设置为4（服务器模式）。

客户端收到应答报文后，进行时钟过滤和选择，并同步到优选的服务器。

NTPv4报文格式

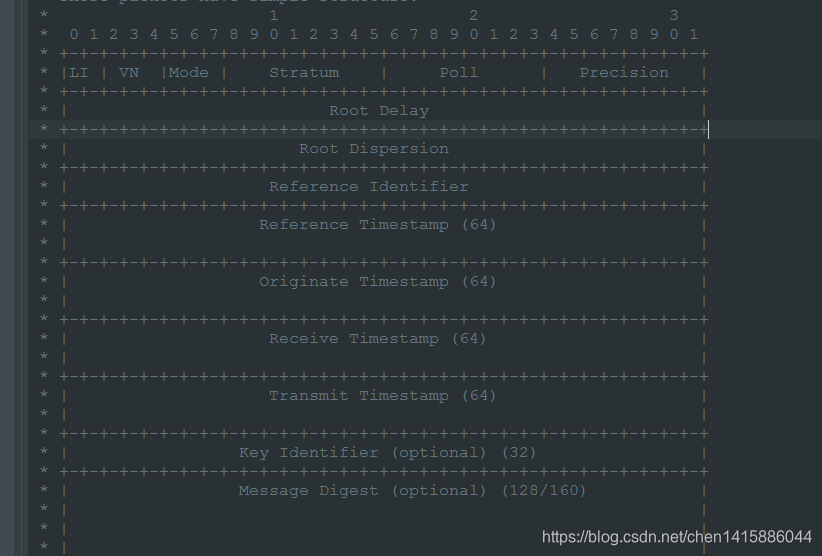

NTPv4在NTPv3上进行了改进，并纠正了某些错误。NTP时间戳定义已得到扩展，以鼓励使用浮动双精度数据类型。这导致时间分辨率优于1纳秒，而频率分辨率小于1纳秒/秒。 下面是报文格式：
NTP消息的标头字段如下：

LI字段值如下

0: 无leap秒调整
1: 一天的最后一分钟为61秒
2: 一天的最后一分钟为59秒
3:时钟未同步

VN：NTP版本号 (3 bits) (当前版本为4)，

模式(Mode)字段的值如下：

0：保留
1：对称主动
2：对称被动
3：客户端
4：服务器
5：广播
6：NTP控制消息
7：保留供私人使用

Stratum：时间源的层级别（8bits）Stratum字段的值如下

0：未指定或无效
1：主服务器
2 – 15：辅助服务器
16：未同步
17 –255：保留

Poll：轮询间隔（8位有符号整数）连续NTP消息之间的最大间隔的2值，以秒为单位。

Precision： 时钟精度（8位有符号整数）。

Root Delay：本地到主参考时钟源的往返时间。

Root Dispersion：系统时钟相对于主参考时钟的最大误差。

Reference Identifier：参考时钟标识符，占用8个bits，用来标识特殊的参考源。

Reference Timestamp：该字段是上次设置或纠正系统时钟的时间，格式为64位时间戳。

Originate Timestamp：该值是请求离开服务器客户端的时间，采用64位时间戳格式。

Receive Timestamp： 该值是客户端请求以64位时间戳格式到达服务器的时间。

Transmit Timestamp：此值是服务器回复离开服务器的时间，采用64位时间戳格式。

NTPv4报文抓包:

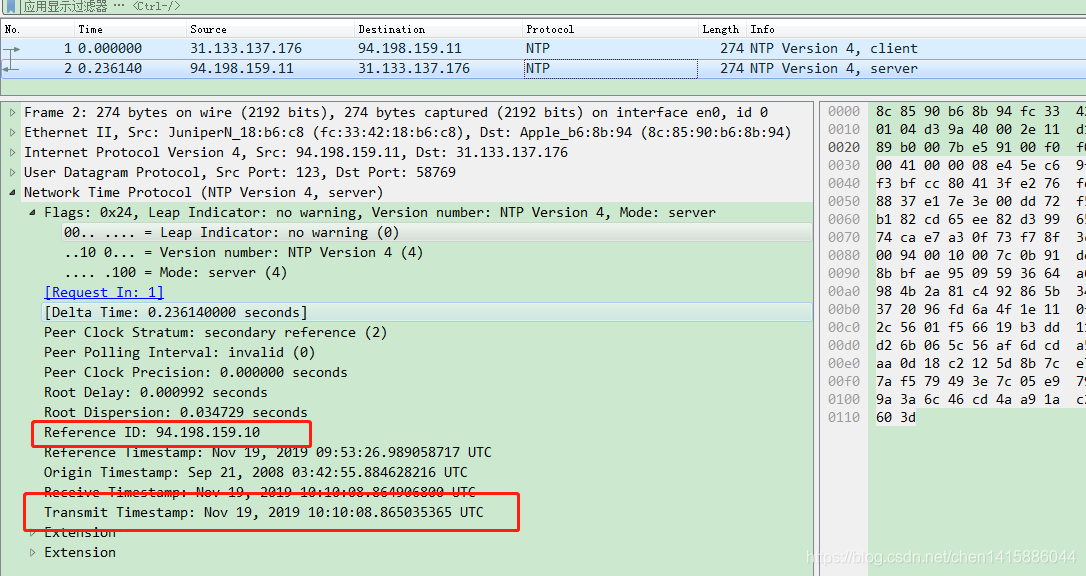

在pcap中， 显示了客户端到服务器的基本通信。NTP客户端询问服务器时间。在服务器的答案中，您可以看到参考时钟（94.198.159.10）。

通常，NTP通信在ntp服务运行的整个生命周期中都在进行；它以“轮询”间隔查询服务器。

NTPv4客户/服务模式实例

int main(int argc, char* argv[])
{
    char errbuf[1024];
    pcap_t *desc = 0;

    char *filename = argv[1];
    if (argc != 2)
    {
        printf("usage: ./dissect_ntp [pcap file]\n");
        return -1;
    }

    printf("ProcessFile: process file: %s\n", filename);
    if ((desc = pcap_open_offline(filename, errbuf)) == NULL)
    {
        printf("pcap_open_offline: %s error!\n", filename);
        return -1;
    }

    //pcap_buff2user_loop(desc, 0, (pcap_handler)pcap_hand, 0);
    pcap_loop(desc, pkt_number, (pcap_handler)ace_pcap_hand, NULL);
    pcap_close(desc);
    return 0;
}

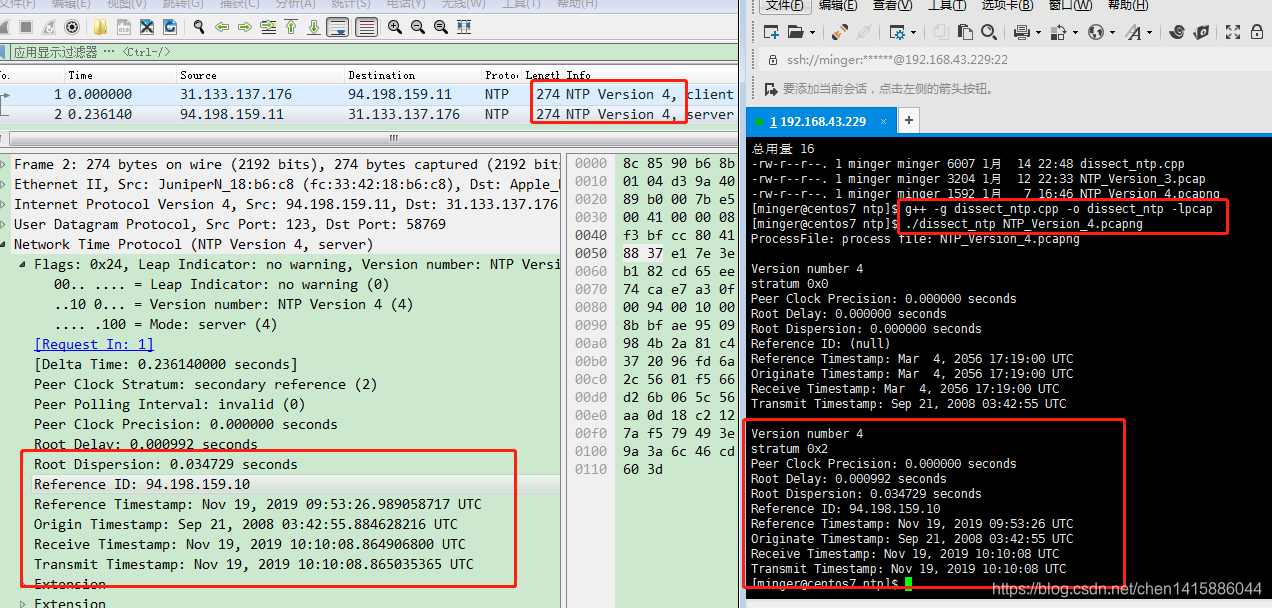

编译结果：

NTP使用协调世界时（UTC），以极其精确同步计算机时钟时间，在小型网络中提供更高的精度-在一个到一个单一的毫秒局域网和几十通过互联网毫秒内。NTP不考虑时区，而是依靠主机来执行此类计算。

总结

在实际开发中，网络中准确的时间很重要。即使是几分之一秒的差异也会引起问题。例如，分布式过程取决于协调时间，以确保遵循正确的顺序。

关于数据包捕获，网络时间协议（NTP）了解，请参考官方文档。剖析NTP数据包第3版和第4版可参考(RFC5905, RFC2030, RFC1769, RFC1361, RFC1305)等。
