高效低压电源——FP7195升降压芯片打造专属电源方案

目录

方案背景

产品介绍

升降压LED驱动电源参数介绍

FP7195芯片介绍

产品应用领域

电源板详解

总结

---

方案背景

目前市面上的低压LED驱动电源五花八门，升压，降压都包含在内，不过在实际使用时总会有一定限制要求，比如要求电源输入电压要比LED电压高3V（降压电源），或者是要求电源输入电压比LED电压低（升压电源），这使得在串接LED灯时有着较大的限制。但如果使用一款升降压LED驱动电源即可解决LED灯串接电压限制的问题。

产品介绍

本产品用于室内、室外低压LED灯具，主要有水底灯，喷泉灯，洗墙灯，室外灯带、车床照明灯等。适用于各种工业民用建筑场所应用的灯具，船舶，车载等。

升降压LED驱动电源参数介绍

输入：AC/DC 12~24V

输出：3~36V，780mA

深圳雅欣控制技术有限公司推出一款升降压LED驱动电源，输入：AC/DC 12~24V，输出：3~36V，780mA。

作为一款升降压直流电源模块，只需输入电源在规定范围内，即可稳定恒流输出780mA，3~36V去驱动LED灯具。采用台湾远翔 FP7195作为驱动电源的驱动芯片，通过转模拟调光技术使得电源在正常工作驱动LED灯具时，可以有效地降低频闪的出现，让LED灯具的亮度更加稳定，为用户提供舒适的照明体验。

FP7195芯片介绍

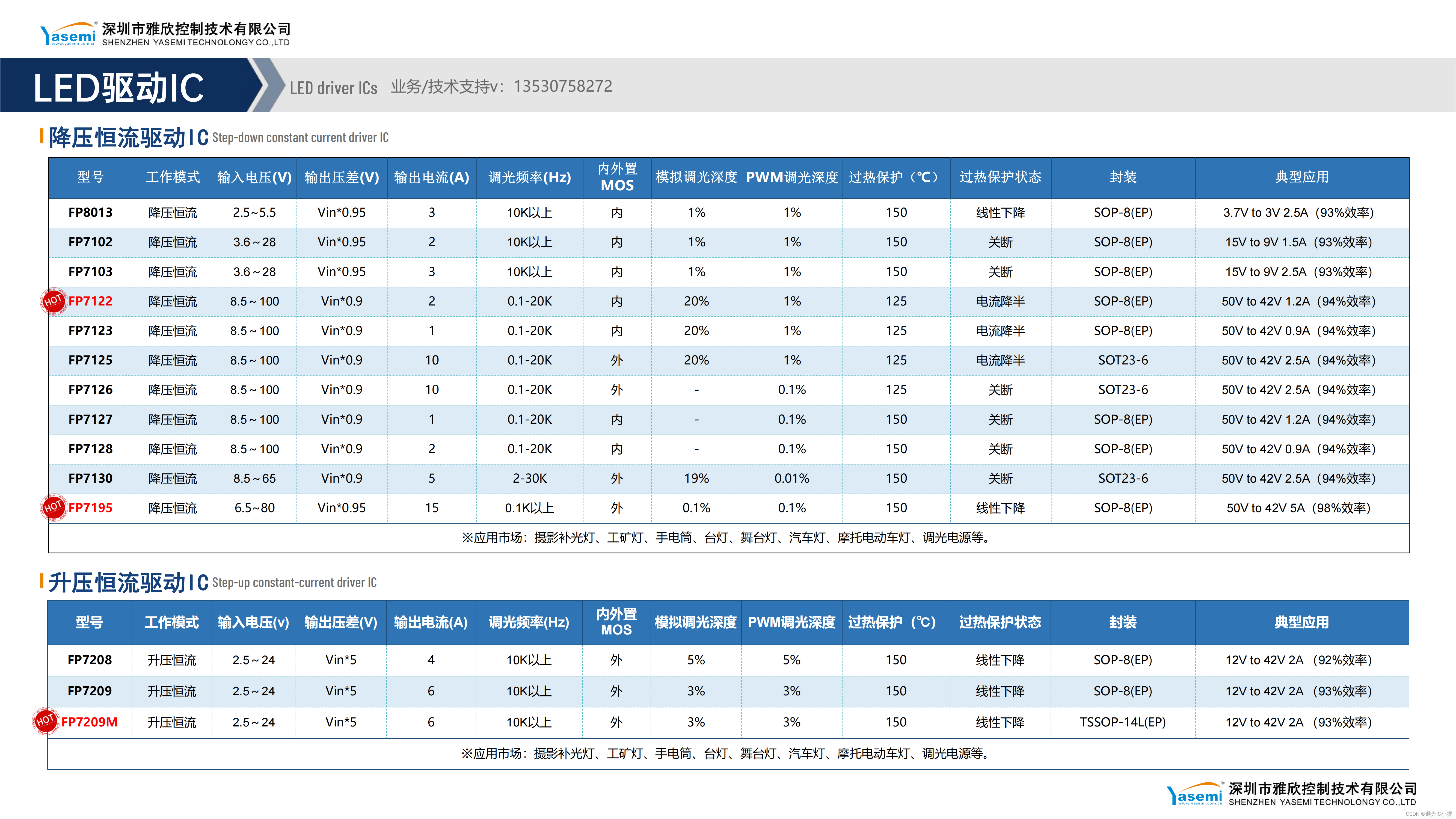

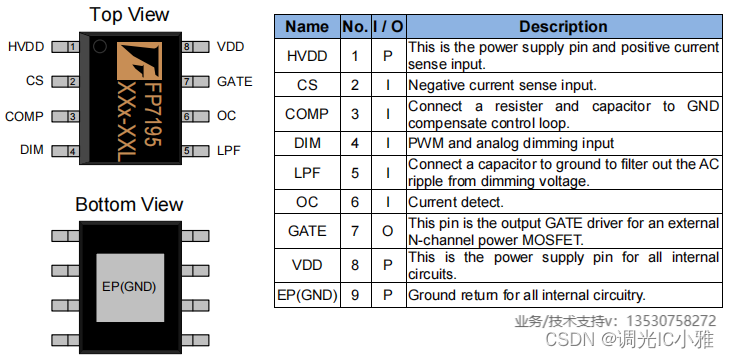

FP7195是一个电流模式的LED控制器。FP7195包括一个高压启动调节器，可在6.5V到80V的宽输入范围内工作。电流输出15A，175 kHz工作频率，外部PWM电感和输入输出电容器的尺寸可以最小化。亮度调光可以通过模拟信号或PWM信号来控制。

FP7195升降压芯片的特点在于其高效率和稳定性。其采用了先进的升降压技术和精密控制电路，能够将输入电压快速稳定地升高或降低到所需的电压范围内。不仅如此，它还具备过压保护、过流保护、短路保护等多重保护功能，确保灯具以及供电系统的安全稳定运行。

产品应用领域

本直流电源模块采用FP7195升降压芯片不仅适用于常见的灯具类型，还能满足各种灯具的特殊需求。比如：

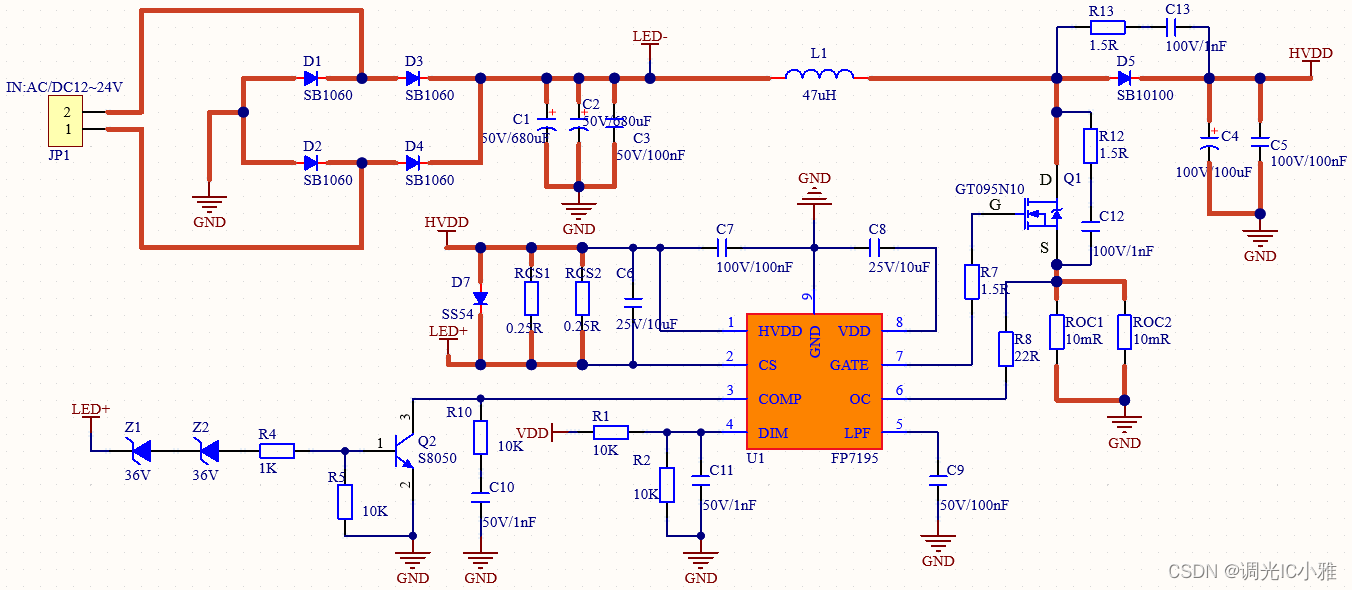

【电路图：线路中粗线是大电流走线，布板线径要宽】

1.（室内、室外）低压LED灯具

对于投光灯和筒射灯这类需要高功率输出的灯具，升降压恒流驱动电源能够提供足够大的电流输出，确保其明亮而稳定的照明效果。对于水底灯和喷泉灯这类需要防水防潮的灯具，升降压恒流驱动电源具备防水设计和抗湿性能，能够适应恶劣的环境条件。

2.工业民用建筑场所照明

除了应用于各种照明设施，升降压恒流驱动电源还广泛应用于工业民用建筑场所。无论是工厂、办公楼、商场还是学校、酒店、医院等场所，都需要光线明亮、能源节约的照明系统。室外低压LED灯具配备升降压恒流驱动电源，不仅能够满足这一需求，还能提供更加舒适和环保的照明环境。

3.船舶、车载照明

此外，升降压恒流驱动电源还适用于船舶和车载灯具。船舶和车辆在夜间导航和行驶过程中需要可靠的照明系统，以确保安全。低压LED灯具搭配升降压恒流驱动电源，能够满足船舶和车辆对照明系统可靠性和节能性的要求。

电源板详解

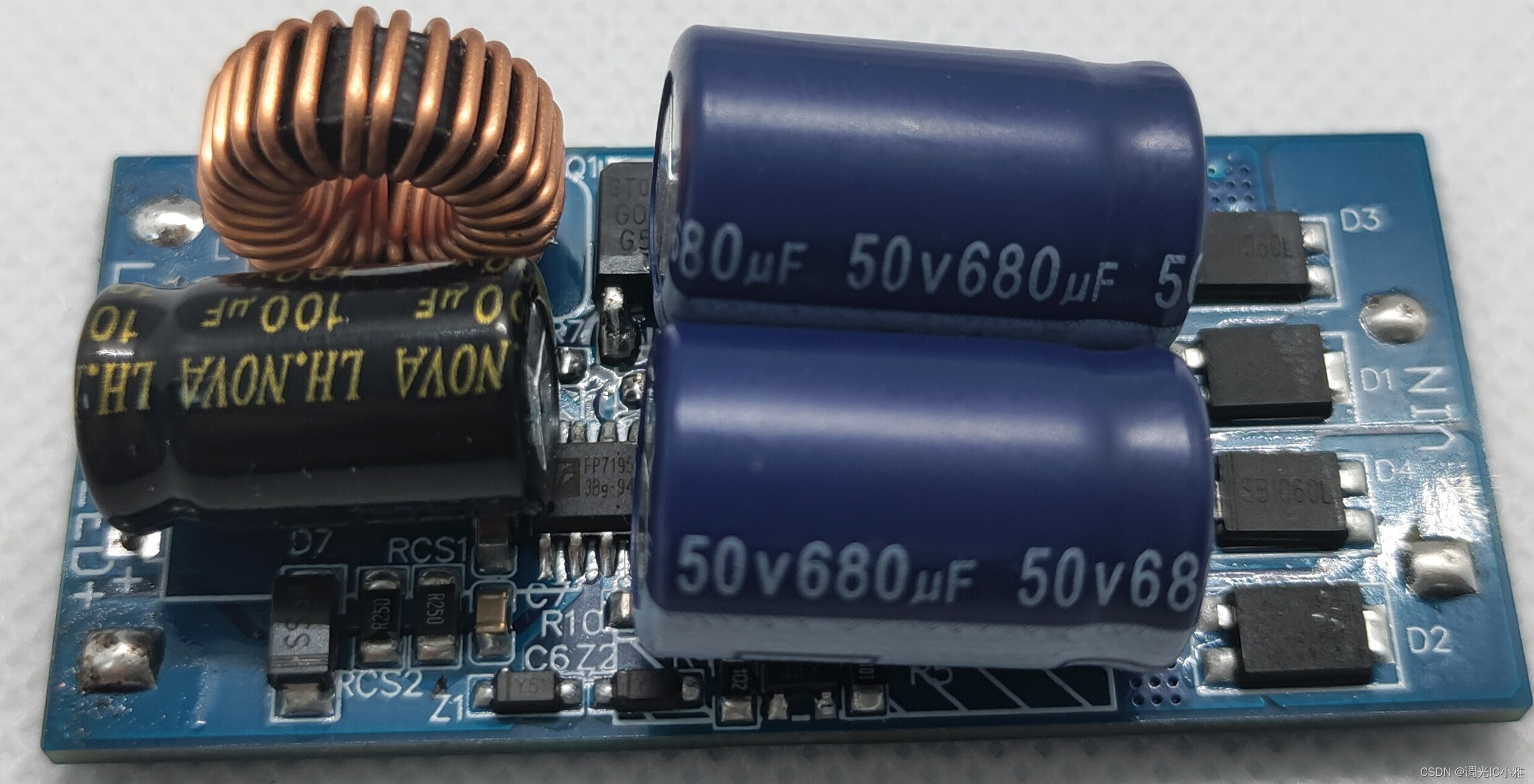

电源板实物图如下（电源板大小：28*60*20mm）

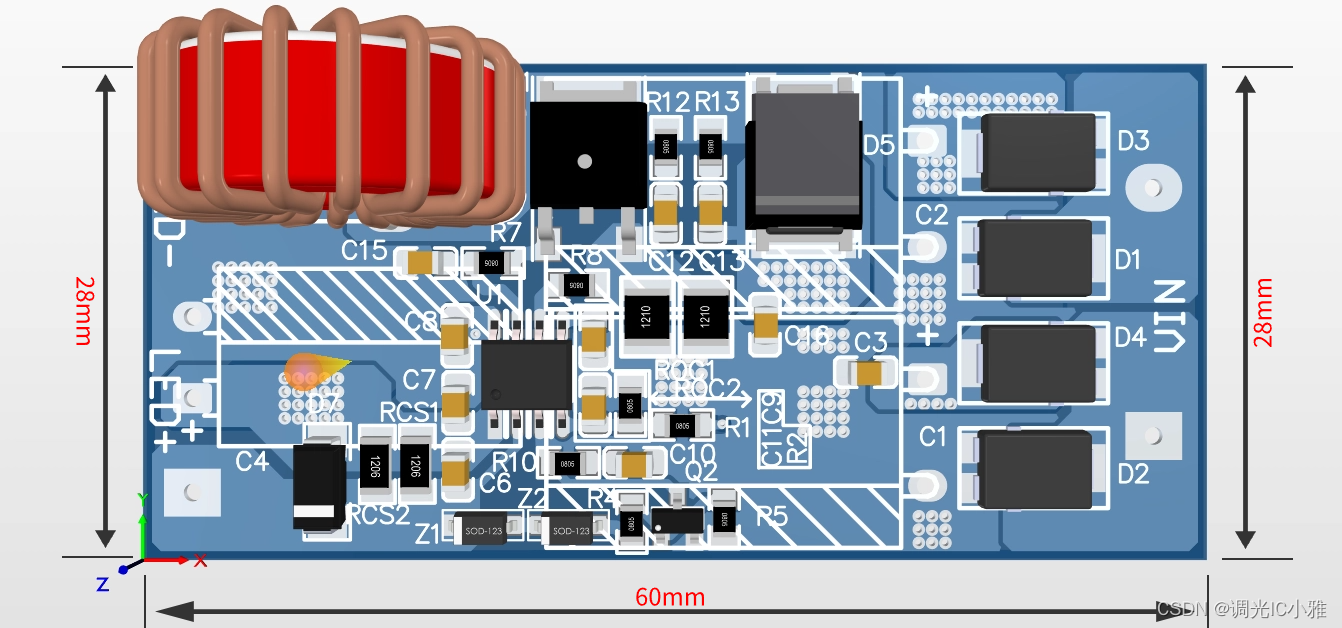

3D图如下

驱动电源BOM表如下

Comment	Designator	Footprint	Quantity
50V/680uF	C1, C2	CAP-13*20-卧式	2
100V/100uF	C4	CAP-10*17-卧式	1
25V/10uF	C6, C8	0805C	2
100V/100nF	C5, C7	0805C	2
50V/100nF	C3, C9	0805C	2
50V/1nF	C10, C11	0805C	2
100V/1nF	C12, C13	0805C	2
10K	R1, R2, R5, R10	0805R	4
1K	R4	0805R	1
1.5R	R7, R12, R13	0805R	3
22R	R8	0805R	1
0.25R	RCS1, RCS2	1206R	2
10mR	ROC1, ROC2	1210R	2
S8050	Q2	SOT23-3	1
36V稳压管	Z1, Z2	SOD-123	2
SB1060	D1, D2, D3, D4	TO-277	4
SB10100	D5	TO-277	1
SS54	D7	SMA	1
47uH	L1	50125-卧式磁环电感	1
GT095N10	Q1	TO-252	1
FP7195	U1	SOP-8-EP	1

总结

总而言之，本升降压LED驱动直流电源模块，为低压LED灯具提供了稳定而可靠的电力支持。其高效率、稳定性和多重保护功能，使其成为各类灯具的首选。不论是工业民用建筑场所，船舶还是车载领域，升降压恒流驱动电源都能为照明系统的高效运行做出贡献，提供优质的电源解决方案。
