ADC校准的说明

本文介绍了SYDTEK芯片ADC校准的注意事项,包括不同批次芯片校准值的存在与否,以及对精度要求的影响。建议根据芯片型号判断是否需要校准或固定值处理,并特别提及了20191209144906批次后的校准策略。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

SYDTEK芯片在FT(封装测试)的时候会进行ADC的校准,校准值写入芯片中,在一些对ADC的精度十分高的场合就需要在ADC初始化中对ADC进行校准,但是对于一般对ADC要求不高的场合可以固定写入一个校准值,而不需要调入芯片内部的校准。

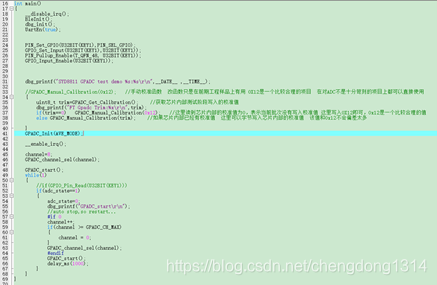

这里打开工程“SYD8811_SDK\Source Code\SYD8811_peripheral\adc”可以看到如下的代码:
在这里插入图片描述

如果不是很追求ADC的精度可以不用括号内部的校准操作,直接使用括号前面被注释的内容把0x12固定写入ADC中,这样的一个校准方式对于如果芯片内部校准值为0的情况就没有办法了,所以是否采用这个ADC校准形式还是要酌情处理!
注意:并不是所有的芯片都会写入校验值的,对于SYD8811早期的芯片并没有写入校准值,至于具体哪一个批次的芯片才写入校准值请看文章:SYD8811 L923613E之后的芯片无需进行激活设置在第一次使用的时候。

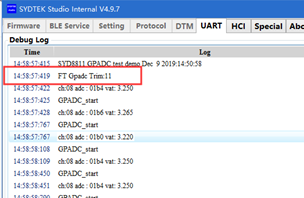

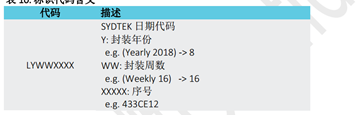

这里提醒对于下面这个批次的芯片是没有写入ADC校准值的:
在这里插入图片描述在这里插入图片描述在这里插入图片描述

对于下面这个批次以及之后的批次都有写入ADC校准值(对于从此之后拿到的量产芯片都是由校准值的20191209 144906):

在这里插入图片描述在这里插入图片描述

### STM32 ADC校准方法与实现 #### 硬件校准 硬件校准是STM32微控制器内置的一种功能,用于减少ADC模块内部的偏移误差和增益误差。这种校准通常在上电后自动执行,也可以由用户通过编程手动触发。以下是硬件校准的具体实现: ```c void ADC_HardwareCalibration(void) { // 启用ADC1并进入校准模式 ADC_Cmd(ADC1, ENABLE); // 初始化重置校准状态 ADC_ResetCalibration(ADC1); // 等待重置校准完成 while (ADC_GetResetCalibrationStatus(ADC1)); // 开始校准过程 ADC_StartCalibration(ADC1); // 等待校准结束 while (ADC_GetCalibrationStatus(ADC1)); } ``` 此代码片段展示了如何启动硬件校准流程[^1]。一旦校准完成,即可正常进行ADC转换。 --- #### 软件校准 软件校准是在应用层面对ADC读数进行修正的过程,主要用于补偿外部电路引入的误差(如分压器、运算放大器或参考电源引起的偏差)。常见的软件校准方法包括以下几种: 1. **两点法(Offset & Gain Calibration)** 这种方法基于两个已知的标准输入电压值,分别对应于ADC的理想输出范围两端。通过对实际测量值与理论值之间的差异计算,得出偏移量和增益调整系数。 偏移量 \( \text{Offset} \) 和增益因子 \( G \) 的计算公式如下: \[ G = \frac{\text{V}_{\text{high}} - \text{V}_{\text{low}}}{\text{ADC}_{\text{high}} - \text{ADC}_{\text{low}}}, \quad \text{Offset} = \text{V}_{\text{low}} - G \cdot \text{ADC}_{\text{low}} \] 校正后的ADC值可通过下述关系获得: \[ V_{\text{corrected}} = (\text{ADC}_{\text{raw}} - \text{Offset}) \cdot G \][^2] 2. **多点分段法** 当非线性误差显著时,可采用多点分段法对不同区间内的数据单独建模。这种方法需要更多的标准电压点作为参考,并针对每一段定义独立的校准参数。 3. **多项式拟合法** 利用高阶多项式近似描述ADC的实际响应曲线。该技术适合处理复杂的非线性失真情况,但其复杂度较高且可能带来额外的计算负担。 无论选用哪种方式,核心都在于提供精确而稳定的标准信号源以便采集真实有效的原始数据供分析对比之用[^2]。 --- #### 时间交织ADC中的特殊考虑 对于时间交织架构下的ADC系统而言,除了常规意义上的失调与增益匹配外还需特别关注各子通道间的时间延迟差以及相位不平衡等问题所带来的影响。这些因素可能导致混叠现象或者频谱泄露进而降低整个系统的动态性能指标因此有必要采取相应的措施予以缓解比如实施交叉耦合网络设计或是运用数字域后期处理算法来进行进一步优化调整等等[^3]。 --- #### HAL库支持状况说明 需要注意的是并非所有的ST MCU系列产品均具备完整的API接口文档所列明的功能选项比如说某些低端型号或许并不包含专门用来简化操作流程的相关辅助工具函数像`HAL_ADCEx_Calibration_Start()`这样的高级特性可能会有所缺失所以在具体项目开发之前应当仔细查阅目标器件的数据手册确认可用资源后再做规划安排以免造成不必要的麻烦困扰[^4]. ---
