一、基本概念与原理

  三极管最主要的功能是电流放大(模拟电路)和开关作用(数字电路),常用的三极管有:S9014、S8550等型号。

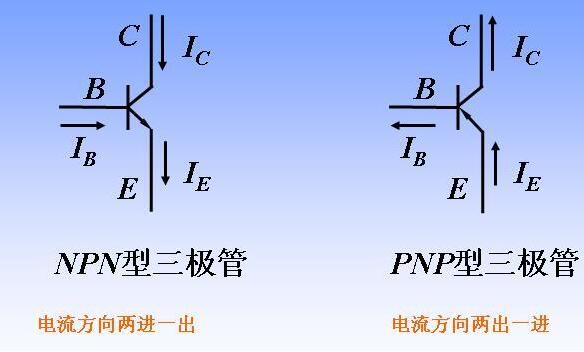

        三极管由两个PN结构成,共用的一个电极成为三极管的基极(用字母b表示)。其他的两个电极成为集电极(用字母c表示)和发射极(用字母e表示)。由于不同的组合方式,形成了一种是NPN型的三极管,另一种是PNP型的三极管。

三极管最基本的作用是放大作用,它可以把微弱的电信号变成一定强度的信号,当然这种转换仍然遵循能量守恒,它只是把电源的能量转换成信号的能量罢了。

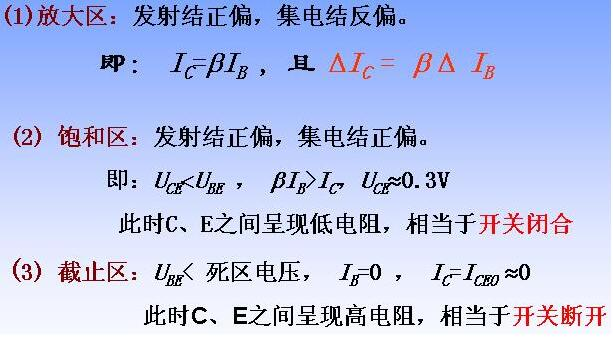

三极管有一个重要参数就是电流放大系数β。当三极管的基极上加一个微小的电流时,在集电极上可以得到一个是基极电流β倍的电流,即集电极电流。集电极电流随基极电流的变化而变化,并且基极电流很小的变化可以引起集电极电流很大的变化,这就是三极管的放大作用。

https://upload-images.jianshu.io/upload_images/13222513-89fc5ff60394362f.jpg

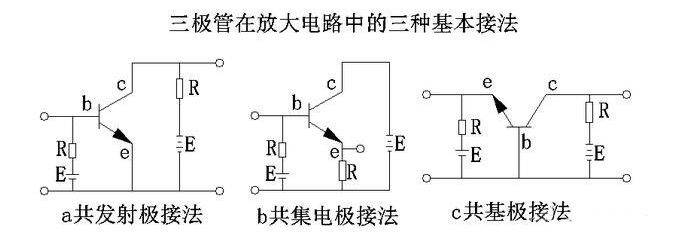

二、三极管放大电路设计与应用

在电路设计当中,应用最多的当属三极管,它常常把微弱小信号经过放大来驱动蜂鸣器、LED、继电器等需要较大电流的器件。

C:\Users\Seike Chen\Desktop\12223.jpg

三、三极管开关电路设计与应用

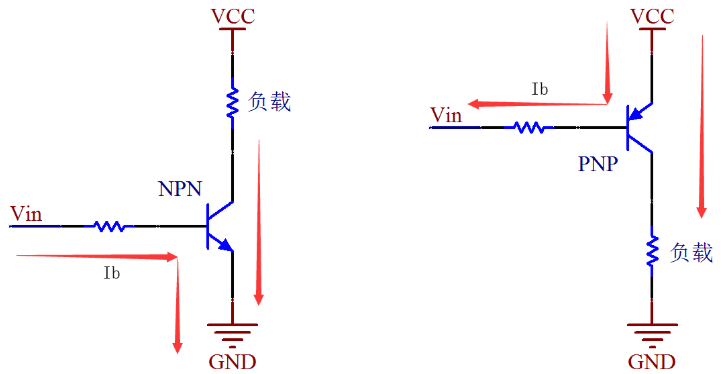

晶体管作为开关使用时,要用PNP型来控制接Vcc的引线(作为下管),用NPN型的晶体管来控制接地的引线(作为上管);(P/N-MOS管也是同样道理)

下面详细介绍10种三极管开关驱动电路图

(1) NPN/PNP三极管反相器电路:Vin无输入电位,Q1截止;Vin高电平时Q1导通,Q2基极得高电位,Q2截止。

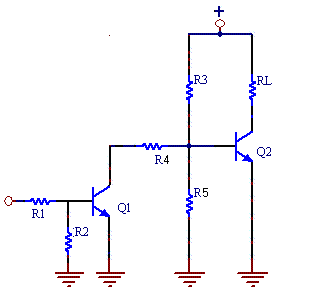

(2)两只NPN三极管反相器电路: Vin无输入电位Q1截止,Q2导通;Vin接入高电平Q1导通,促使Q2基极电位下级,Q2截止。

(3)PNP三极管开关电路:当输入端悬空时Q1截止。VIN输入端接入低电平时,Q1导通,继电器吸合。

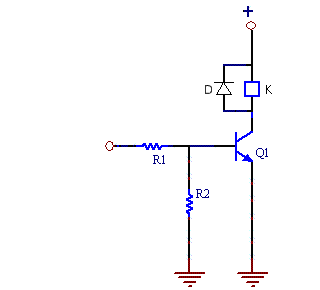

(4)PNP三极管开关电路:当Vin无输入电位时Q1截止;Vin接入高电平Q1导通,继电器吸合。

(5)三极管下拉电阻:当有高电位输入时Q导通,因E-C导通,又因有负载电阻,所以输出看作是低电平。

(6)三极管上拉电阻:当有高电位输入时Q导通,因E-C导通,又因有负载电阻,所以输出看作是高电平。

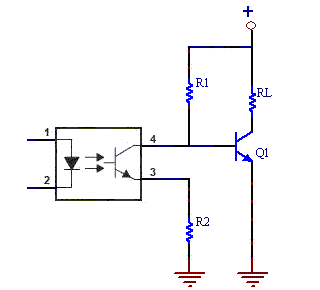

(7)光藕控制NPN三极管-1

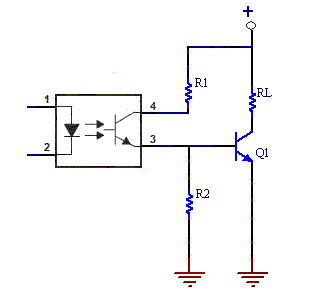

(8)光藕控制NPN三极管-2

(9)光藕控制PNP三极管-1

(10)光藕控制PNP三极管-2
