本文介绍了CAD软件中的一些关键操作技巧，包括如何选取和移动参考面、将不需要的线条设为构造线、执行实体相加和相减操作、选择重合线条、在不同基准面上插入图形、创建曲线旋转实体以及如何测量尺寸。此外，还讲解了装配图的配合设置方法，对提升CAD制图效率有很大帮助。
1、选取不同参考面的方法：
为了制作不同Z平面高度的图形，需要选取不同的参考面，因此：ctrl+鼠标选中参考面（选中参考面边线），直接拖移，直至大概的位置，然后再输入偏移距离。
2、不需要的线
对于作图过程中的过程线与辅助线，不要随意删除，可以：选中-->作为构造线；
3、两个实体相加、相减操作：
插入--->特征--->组合

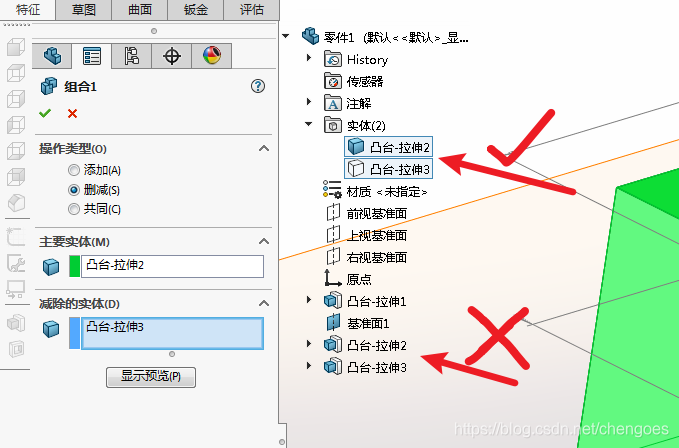

点击特征树，左边出现全部的设计过程，选择实体中的栏目，而不是选择特征树下的栏目，不然会报错：
“特征不能被选择。从特征树或图形窗口中选择一实体”
4、选择中两条重合直线（或者实体）中的一条
选中两条重合的直线，右键--->选择其他--->出现实体名字列表--->选择
