W25Q64 Flash芯片原理与应用方案（含W25Q64中文数据手册）

已于 2022-02-20 10:02:46 修改
阅读量1.9w 收藏 44
点赞数 8
分类专栏： 硬件之家 文章标签： W25Q64 Flash
于 2021-04-04 15:46:59 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/chengoes/article/details/115429426
版权
本文介绍了华邦公司的W25Q64 Flash芯片，这是一款64Mb容量的SPI Flash产品，适用于各种场景。内容包括W25Q64的容量分布、擦写特性、硬件设计和软件协议。W25Q64具有高灵活性和性能，支持SPI、双输出和四输出模式，并提供详细的中文数据手册。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

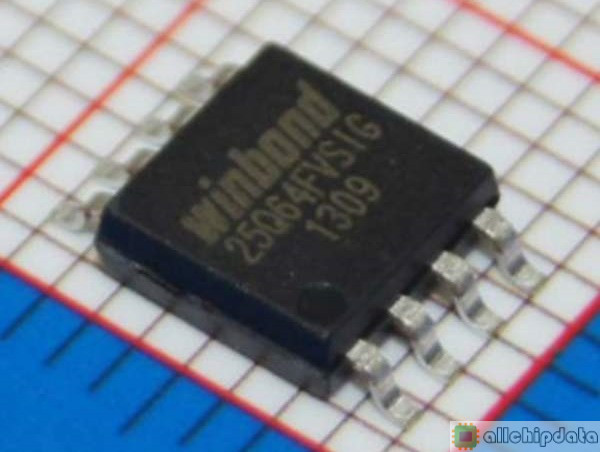

W25Q64是华邦公司推出的大容量SPI FLASH产品，其容量为64Mb（8MB），应用较为广泛。

W25Q系列的器件在灵活性和性能方面远远超过普通的串行闪存器件。W25Q64将8M字节的容量分为128个块，每个块大小为64K字节，每个块又分为16个扇区，每个扇区4K个字节。W25Q64的最小擦除单位为一个扇区，也就是每次必须擦除4K个字节。所以，这需要给W25Q64开辟一个至少4K的缓存区，这样必须要求芯片有4K以上的SRAM才能有很好的操作。
W25Q64的擦写周期多达10W次，可将数据保存达20年之久，支持2.7~3.6V的电压，支持标准的SPI，还支持双输出/四输出的SPI，最大SPI时钟可达80Mhz。

W25Q64 Flash芯片原理与应用方案（含W25Q64中文数据手册）

一、W25Q64硬件设计

最低0.47元/天 解锁文章
