戴尔E14S服务器磁盘阵列配置实例（系统盘RAID 1，存储数据盘RAID 5）

戴尔E14S服务器磁盘阵列配置实例

●需求分析

现有一台戴尔E14S服务器需要进行硬盘划分以及Centos 7.6系统的安装。要求使用RAID 0的两块硬盘为系统盘，RAID 5的六块硬盘用来存储数据，剩下的一块硬盘作为热备盘。

●实验环境

戴尔E14S服务器；提前写入Centos 7.6系统的U盘

●实验步骤

1.开启服务器出现如下界面后，按下 Ctrl+R

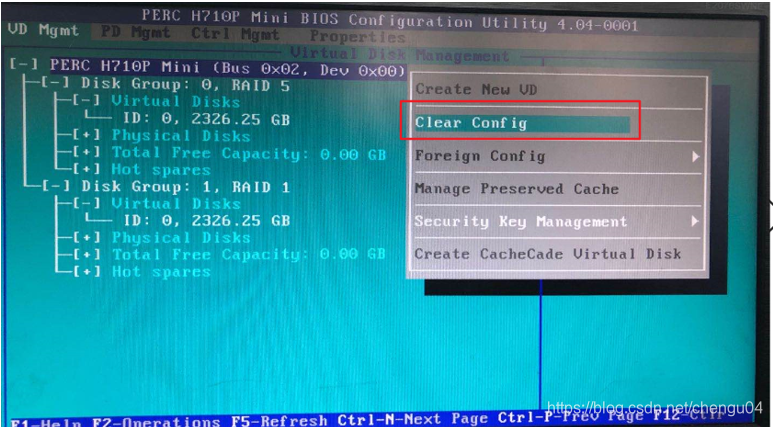

2.键盘上下光标移动到如下图所示处，选择清除配置##Clear Config##

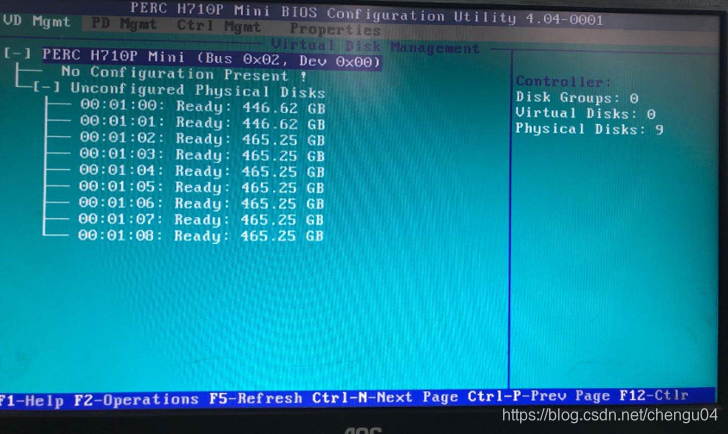

3.清除配置后发现所有硬盘都处于“Ready”状态。

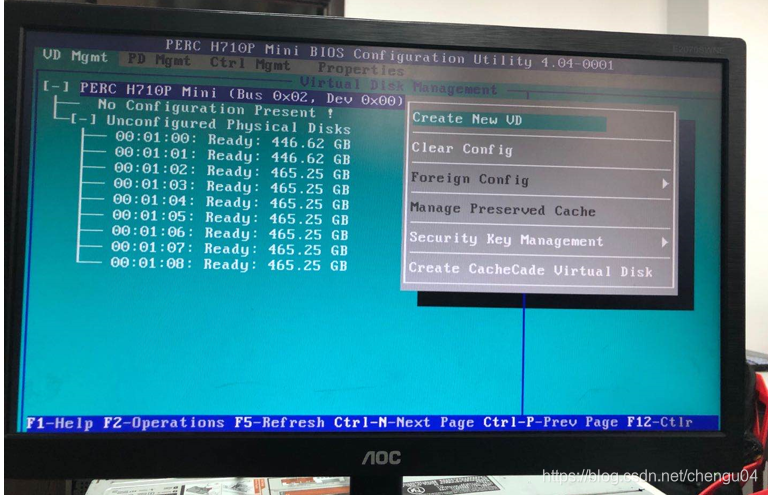

4.按F2选择“Create New VD”，创建RAID级别的VD（虚拟磁盘）

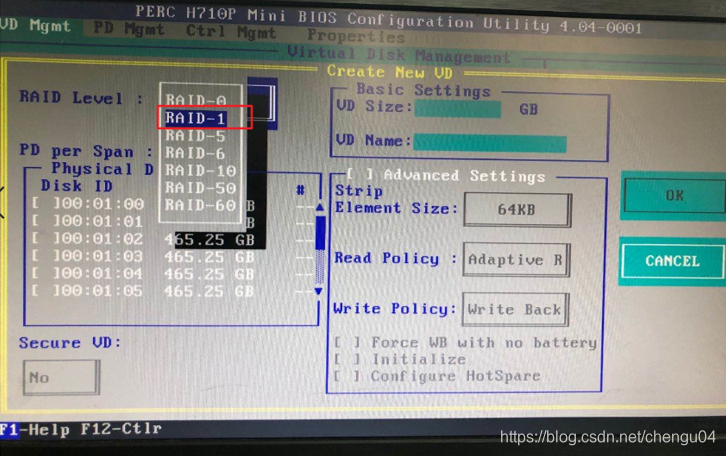

5.开始创建RAID-1磁盘

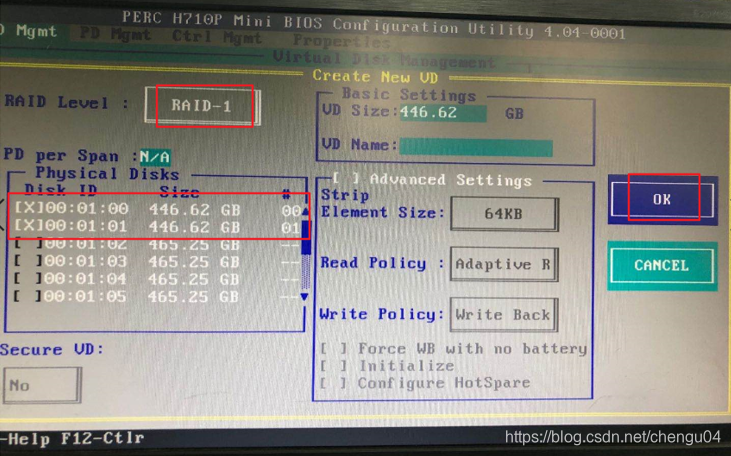

5.选择两块硬盘创建RAID-1，使用Tab键切换到不同设置区域，使用空格键选择硬盘，*号为选中，空白为未选中。

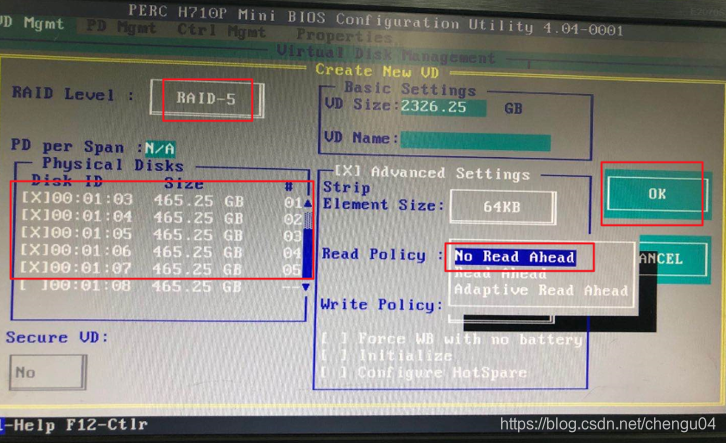

6.同理选择六块硬盘来创建RAID-5，按如下图进行配置。

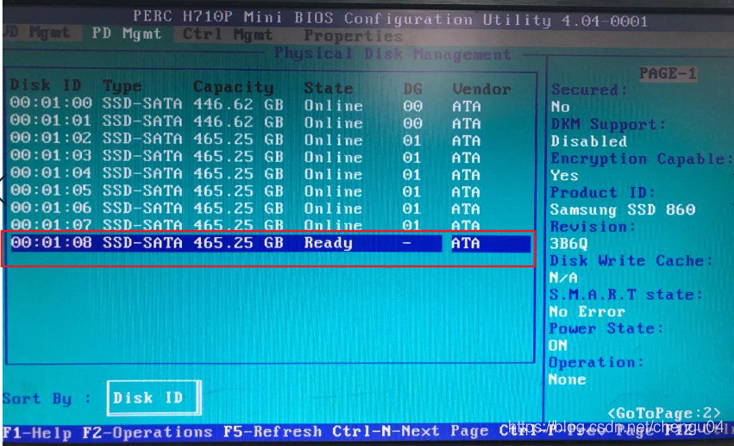

7.回到初始界面按Ctrl+N切换到硬盘管理界面

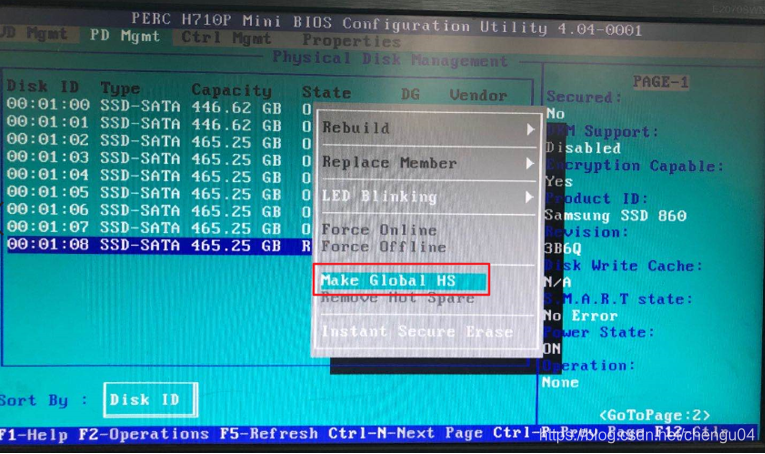

8. 通过上下键移动到仍处于Ready状态的硬盘，按F2将其设置为热备盘。

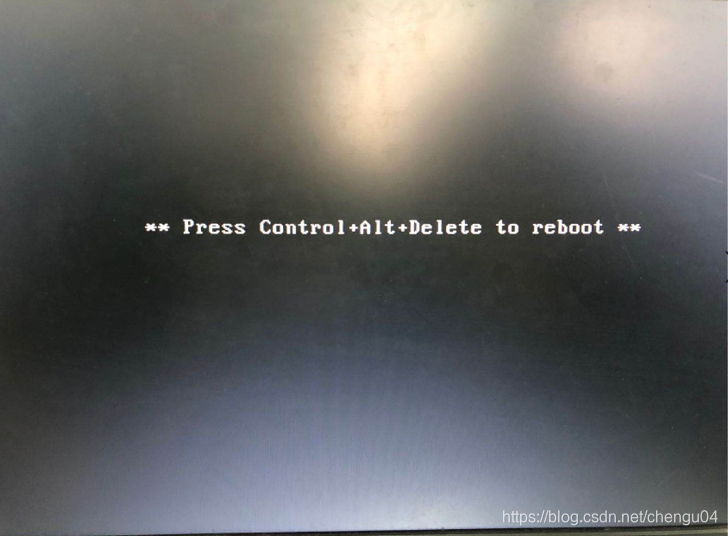

9.设置完后Esc退出，输入如下图提示按钮。

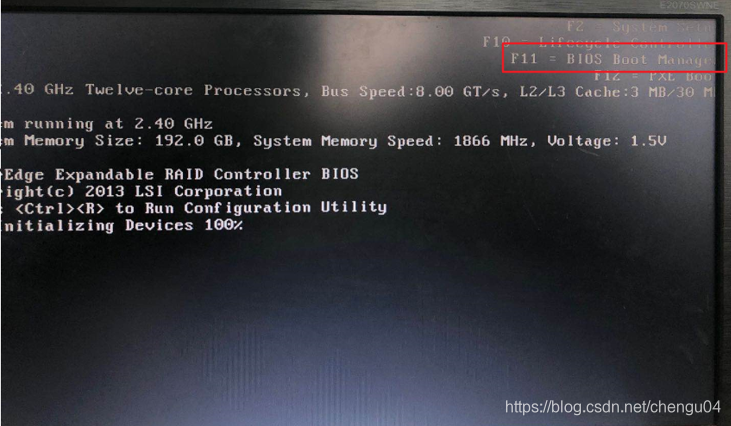

10.等待界面出现如下图所示，按下F11

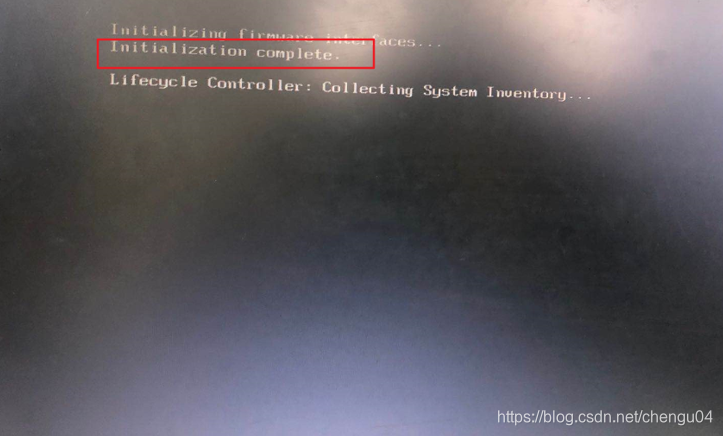

11.等待初始加载完成

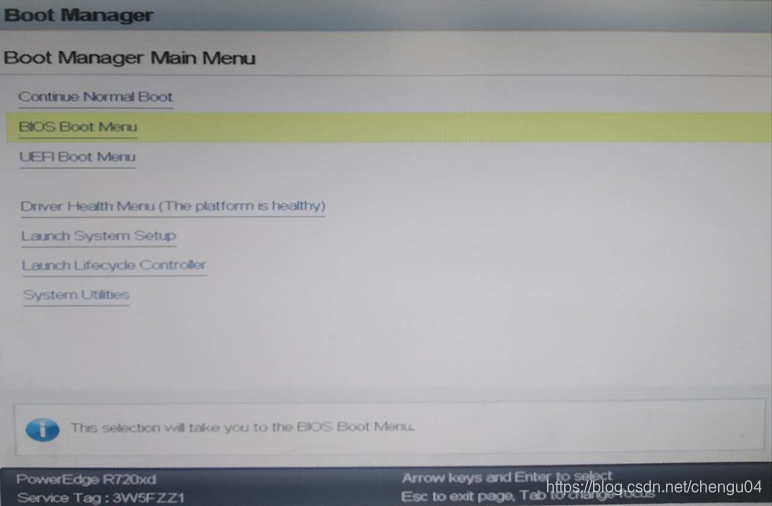

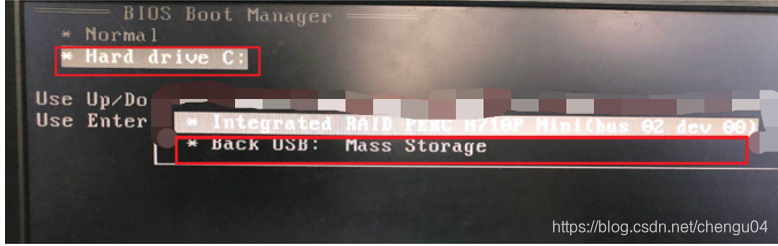

12.选择如下图选项，##BIOS Boot Menu##

13.选择如下图选项,从U盘进行安装。（安装前需保证使用RAID 0磁盘阵列的系统盘已经初始化过了）


14.接下来就是进行最小化安装Centos 7.6，和虚拟机中安装类似,可以参考我以前专门安装Centos 7.6的博文，地址如下。
https://blog.csdn.net/chengu04/article/details/105763966
