火线、零线和地线及开关接线参考

1. 火线、零线和地线

1.1. What is Live wire?

Live wire，L：火线，相线

火线是电路中输送电的电源线。

1.2. What is Neutral wire?

Neutral wire，N：零线

零线是由发电机或变压器二次侧中性点 (N) 引出的线路，与相线 (L) 构成回路，对用电设备进行供电。通常情况下，零线在变压器二次侧中性点处与地线重复接地，起到双重保护作用。

1.3. What is Earth wire?

Earth wire，E：地线

地线是接大地、接外壳或接参考电位为零的导线。地线又称为避雷线，用来将电流引入大地的导线。电气设备漏电或电压过高时，电流通过地线进入大地。

标准情况下，暖色调线 (红、橙、黄等) 是火线；冷色调线 (黑、棕、蓝等) 是零线；黄绿色相间 (花线) 的是地线。

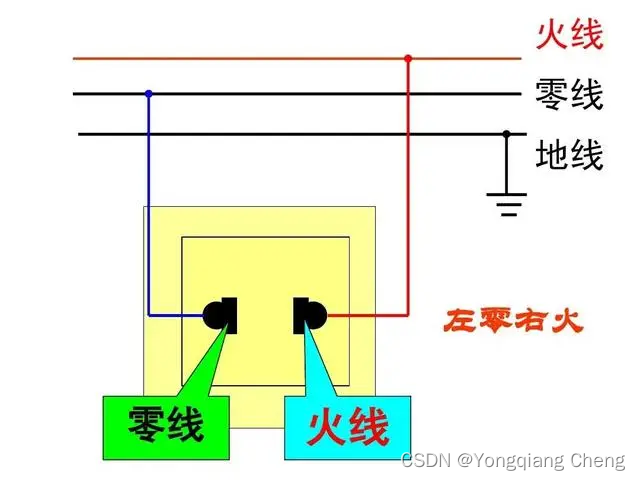

三孔插座是左零右火，中间地线：

在这里插入图片描述

火线是提供电源电压的，零线是和火线一起形成用电回路的。地线是把设备或者用电器的金属外壳与大地连接在一起，当用电设备发生故障而金属外壳意外带电时，保护人体不触电。

2. 10A / 16A 插座

  • 10A 三孔插座

额定功率小于 2500 W

  • 16A 三孔插座

额定功率小于 4000 W

如果火线和零线相接触，由于两者之间的电压等于 220 伏，而接触点间的电阻几乎等于零，此时的电流非常大，在火线和零线的接触点处将产生巨大的热量，从而发出电火花，火花处的温度高到足以把金属导线烧得熔化。

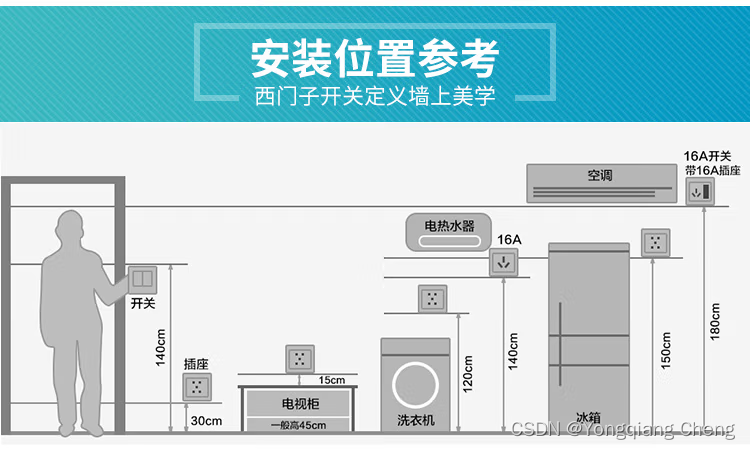

3. 安装位置参考

在这里插入图片描述

4. 接线参考

电路开关将火线切断，并装有漏电保护器，以防人身触电事故发生。

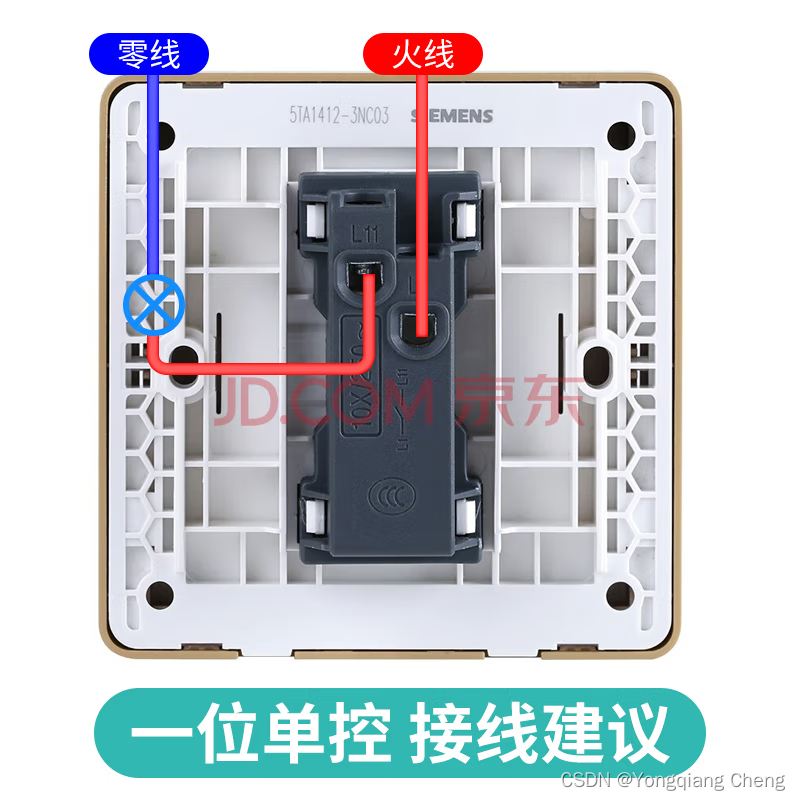

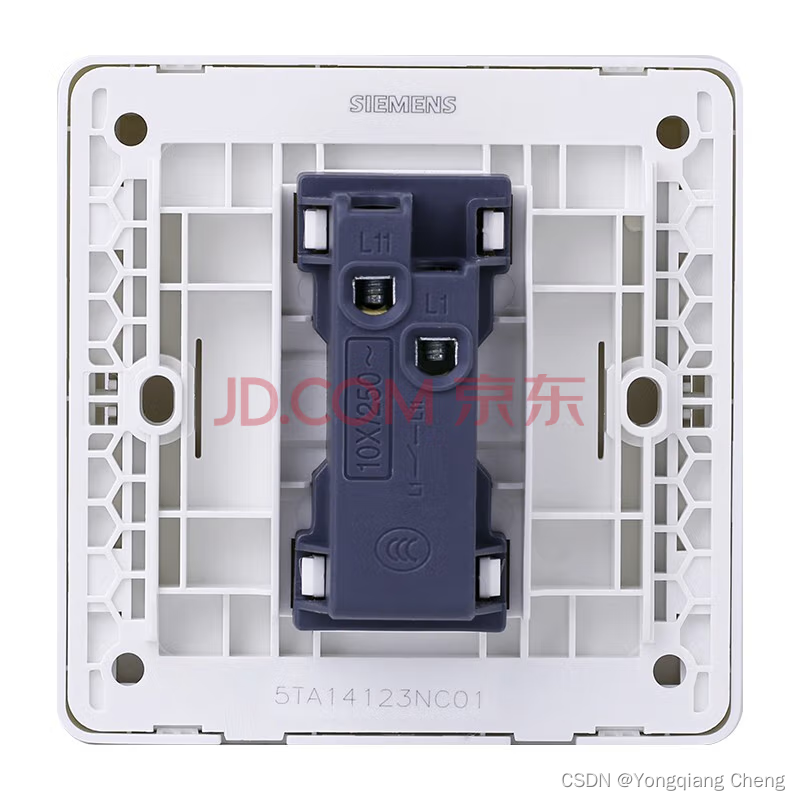

4.1. 一开单控接线参考

开关上的 L1 是上接线点 (进线端)，表示进线火线接点。L11 是下接线点 (出线端)，表示用电设备的控制火线。在开关闭合时，用电器正常使用，反之停止运行

在这里插入图片描述

在这里插入图片描述

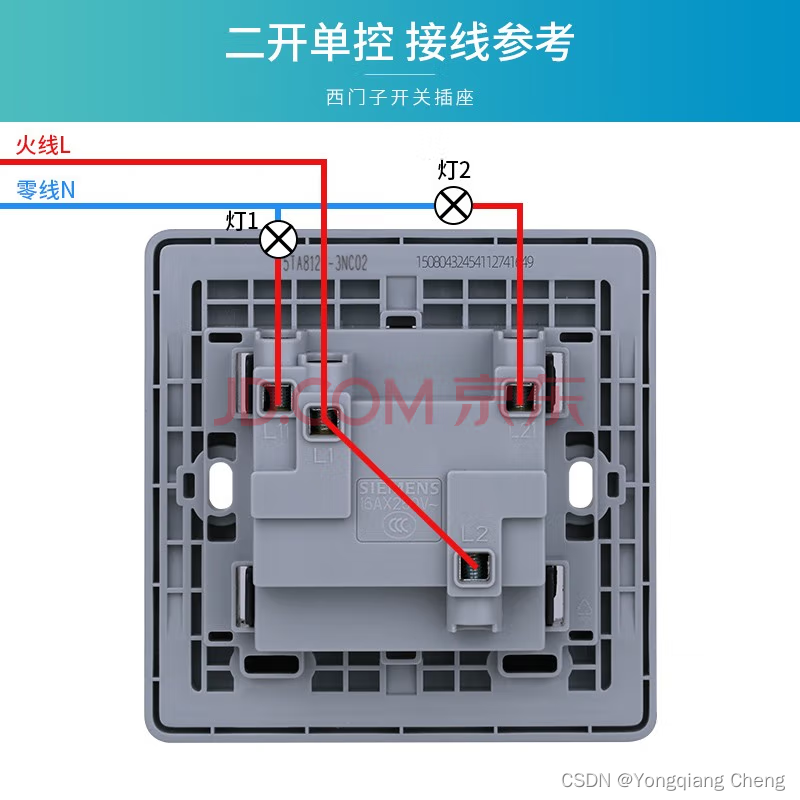

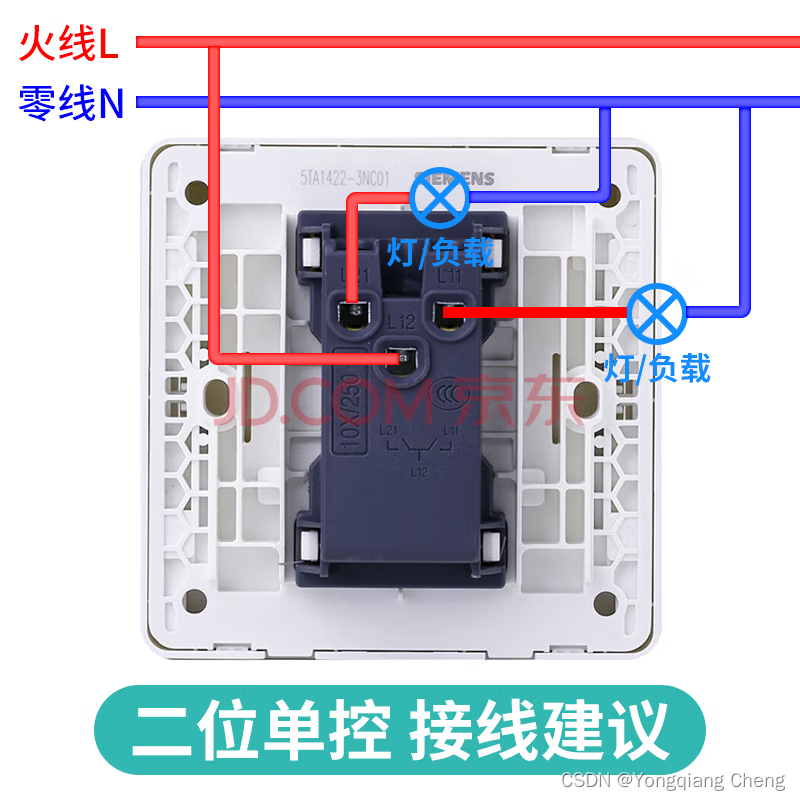

4.2. 二开单控接线参考

在这里插入图片描述

在这里插入图片描述

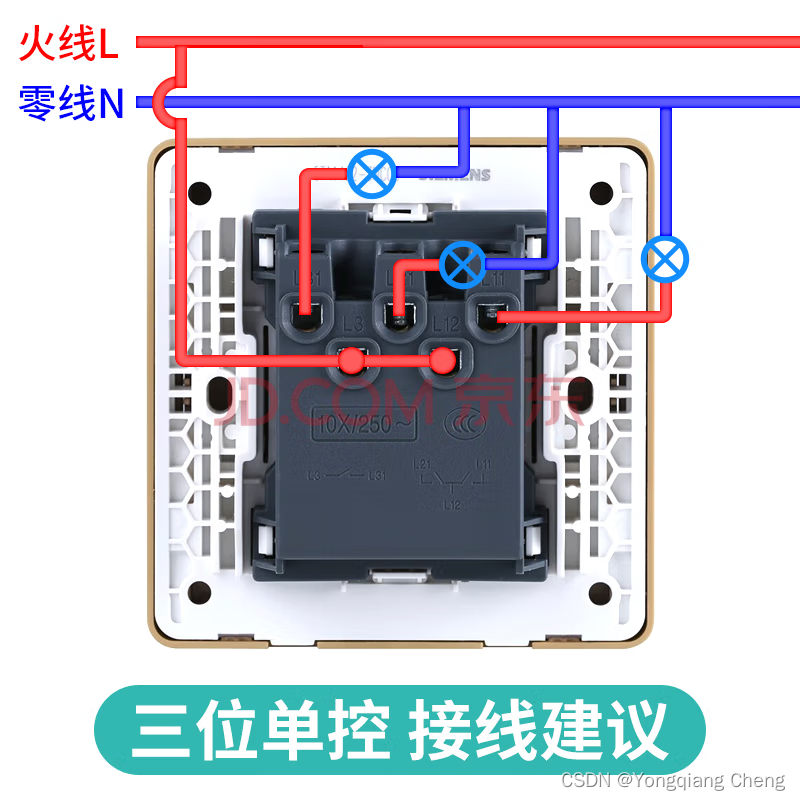

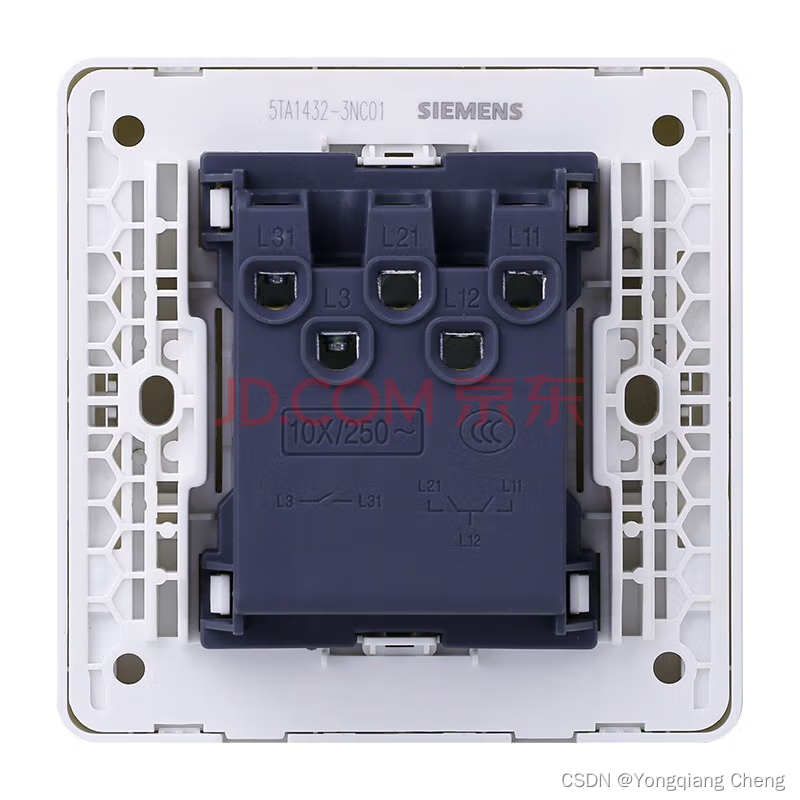

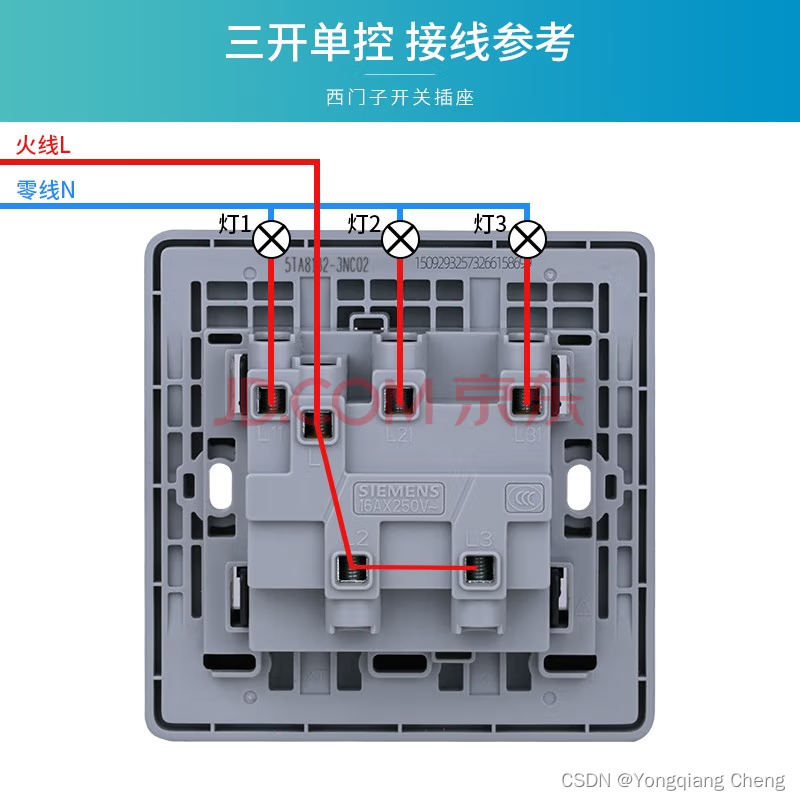

4.3. 三开单控接线参考

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

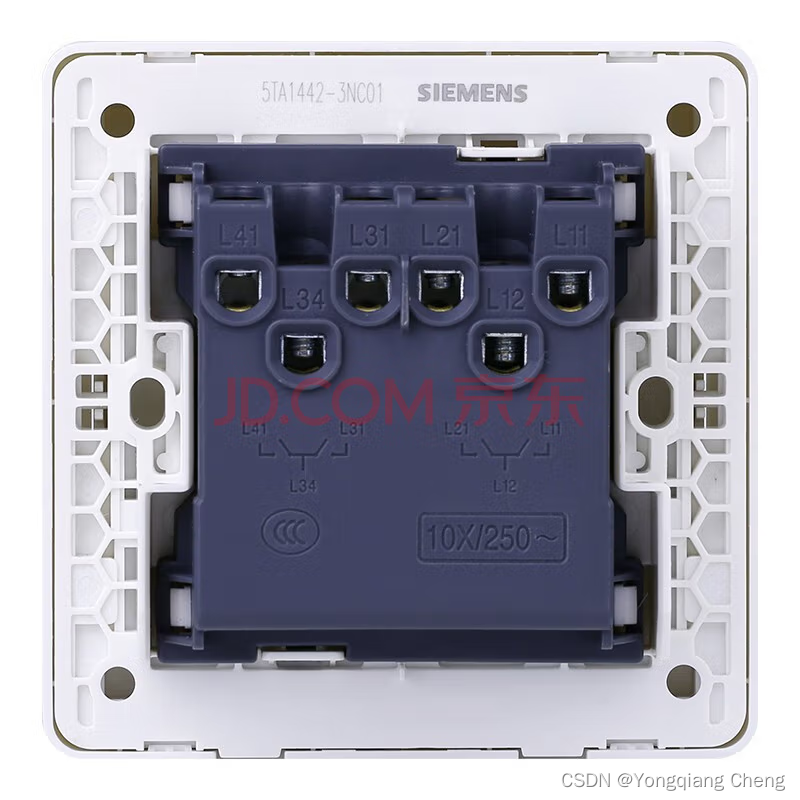

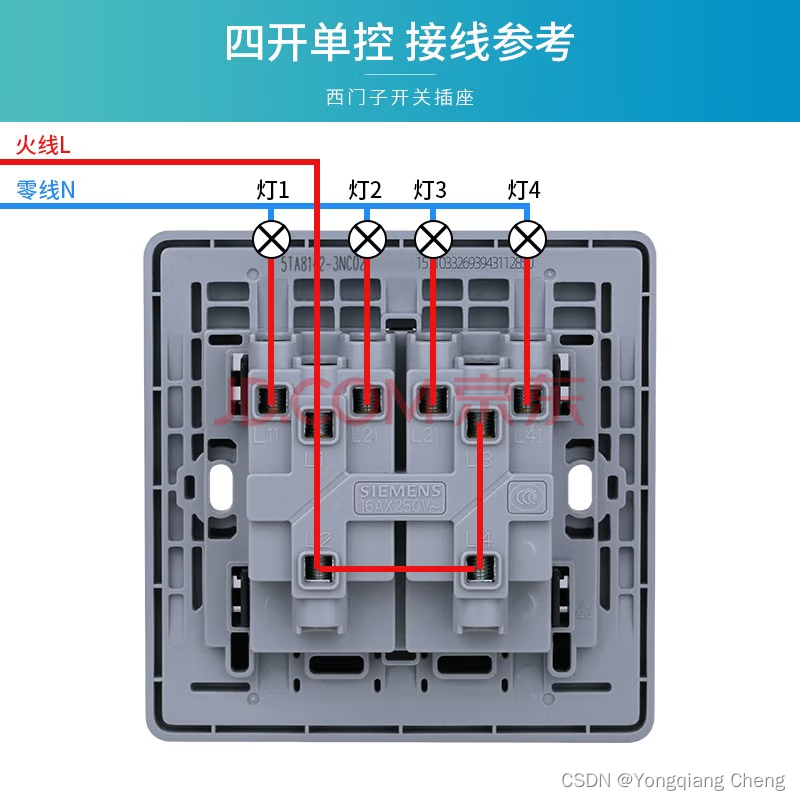

4.4. 四开单控接线参考

在这里插入图片描述

在这里插入图片描述

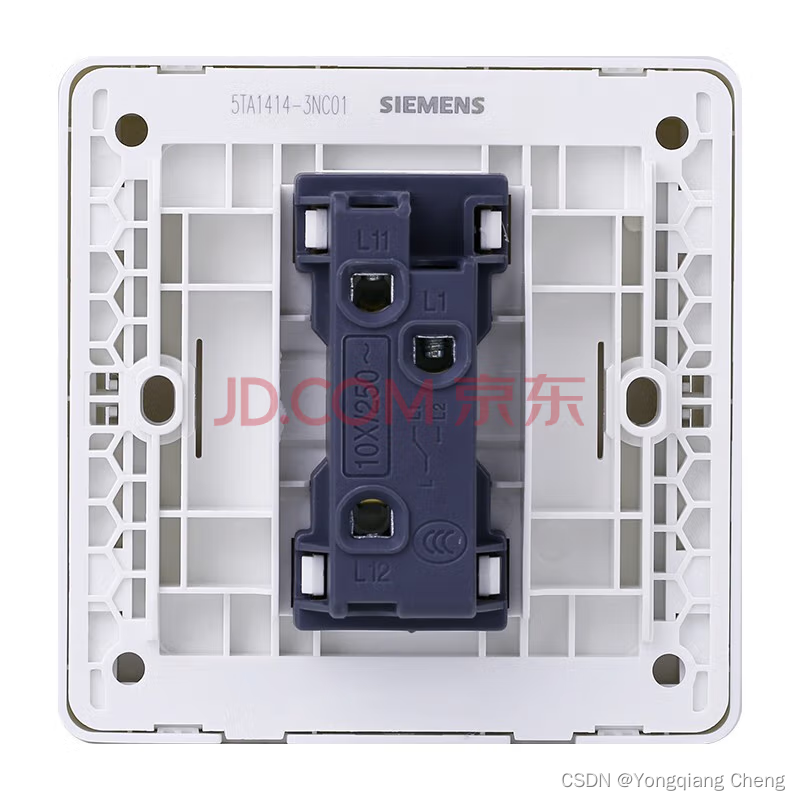

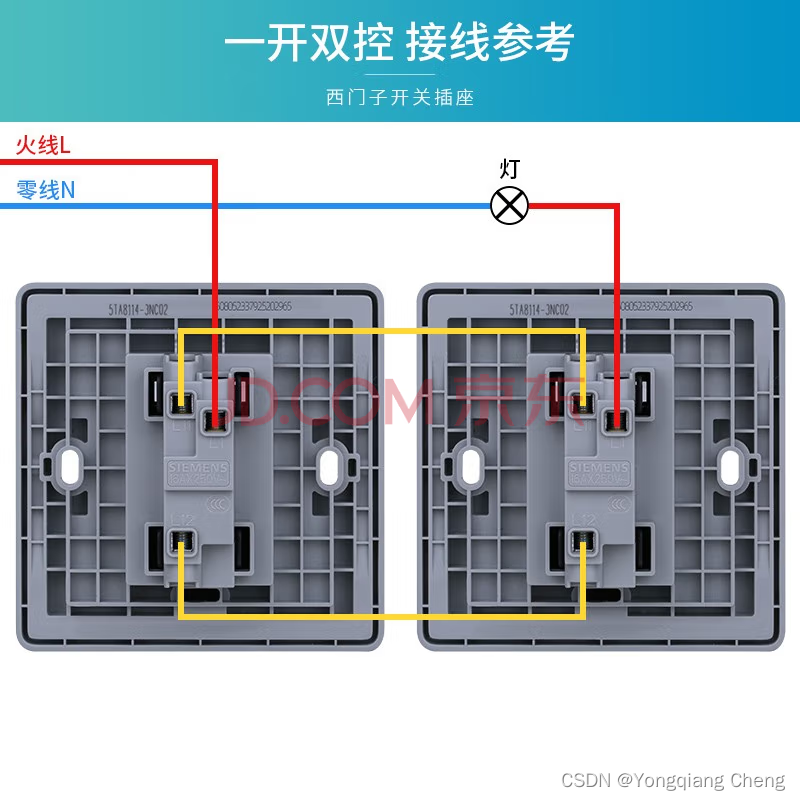

4.5. 一开双控接线参考

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

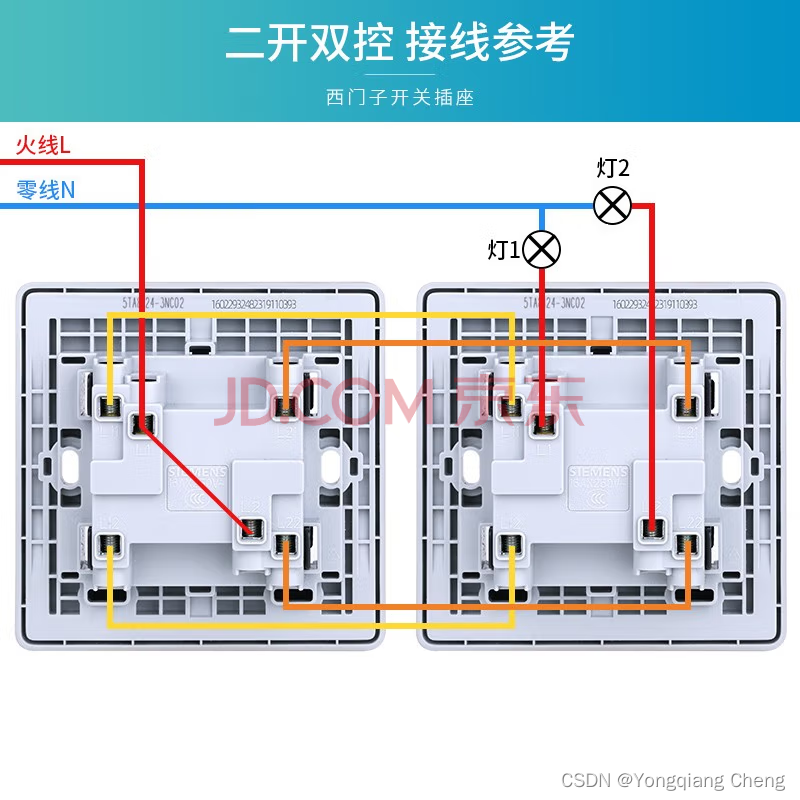

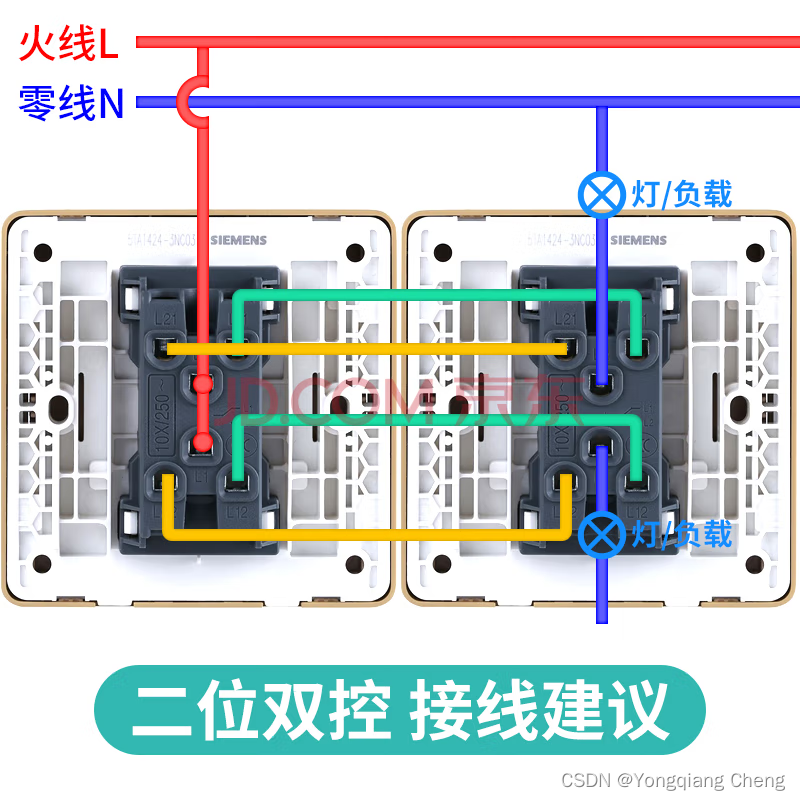

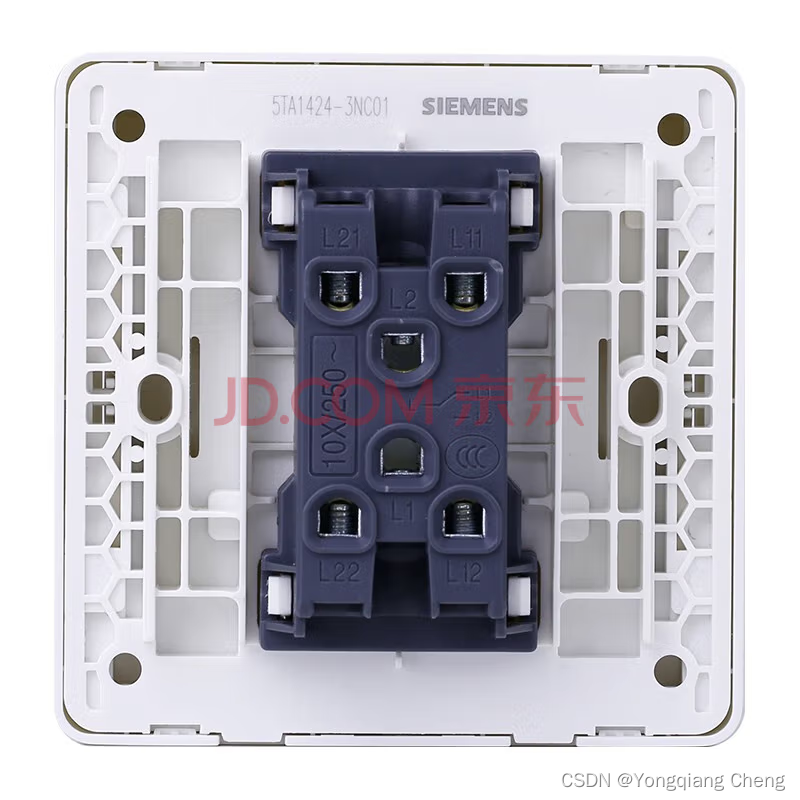

4.6. 二开双控接线参考

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

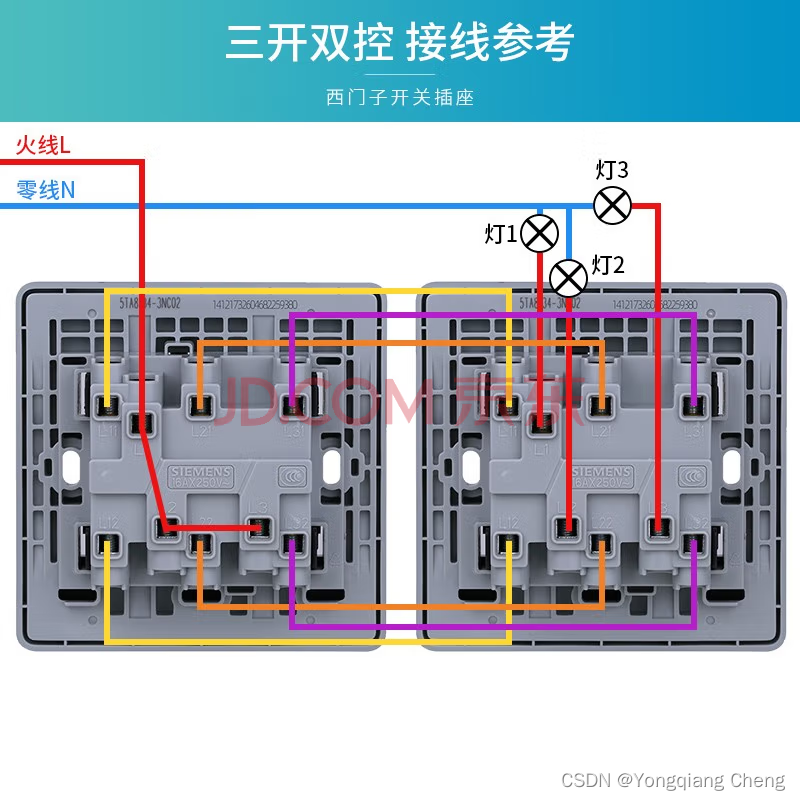

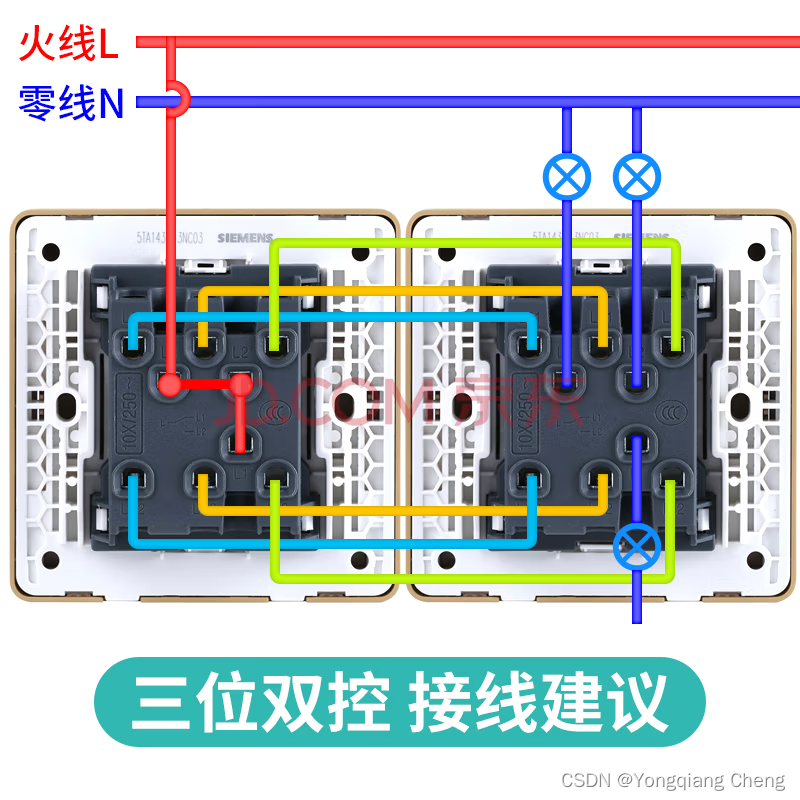

4.7. 三开双控接线参考

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

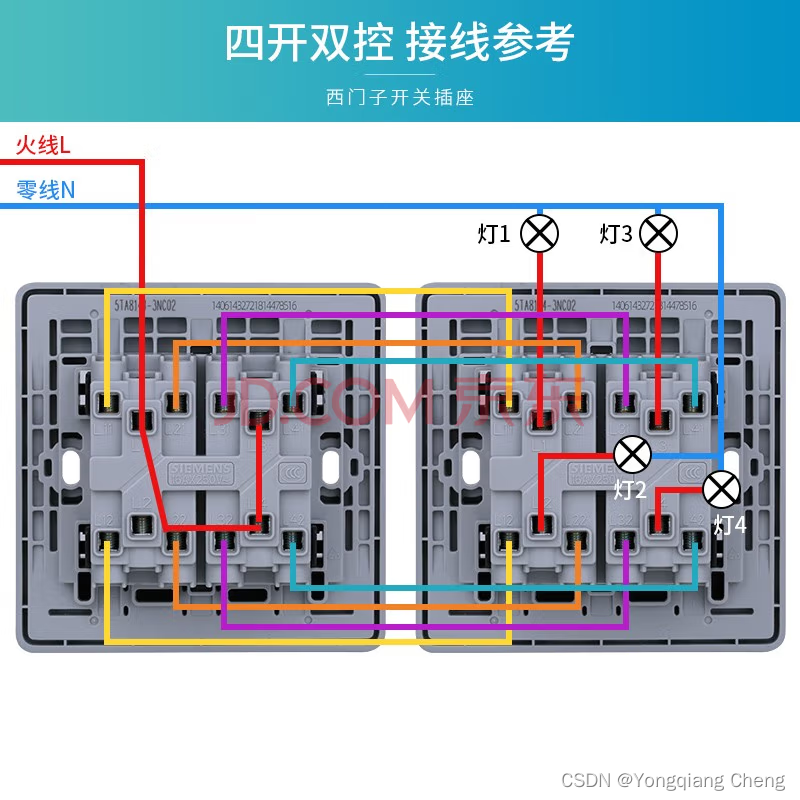

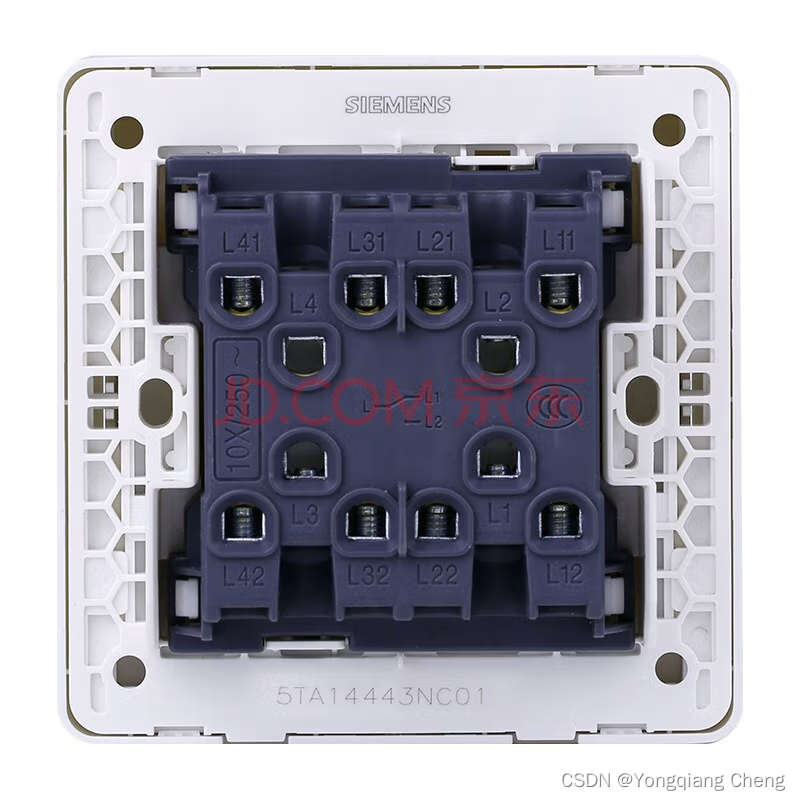

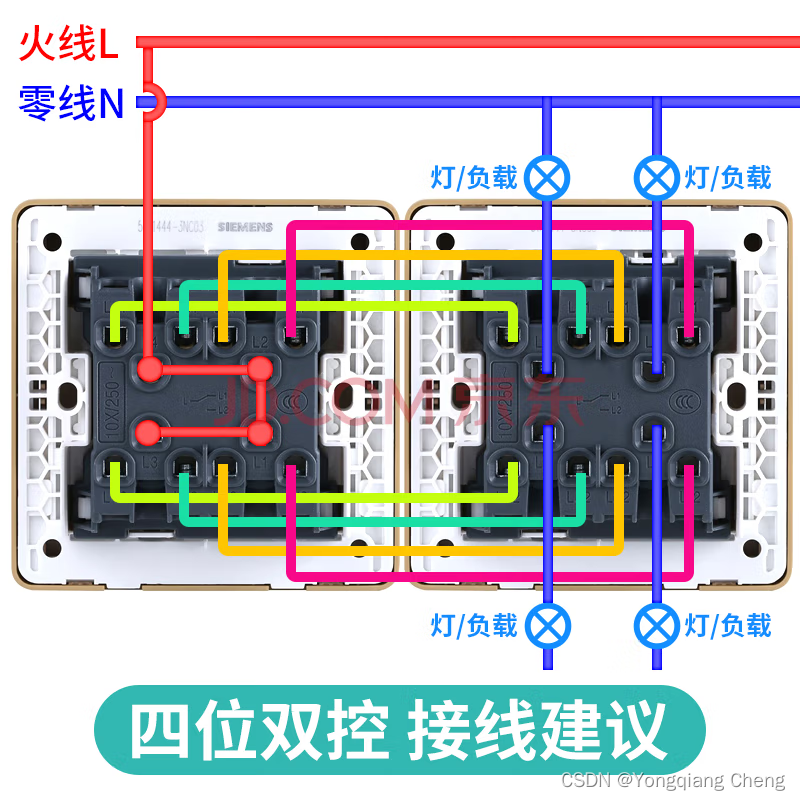

4.8. 四开双控接线参考

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

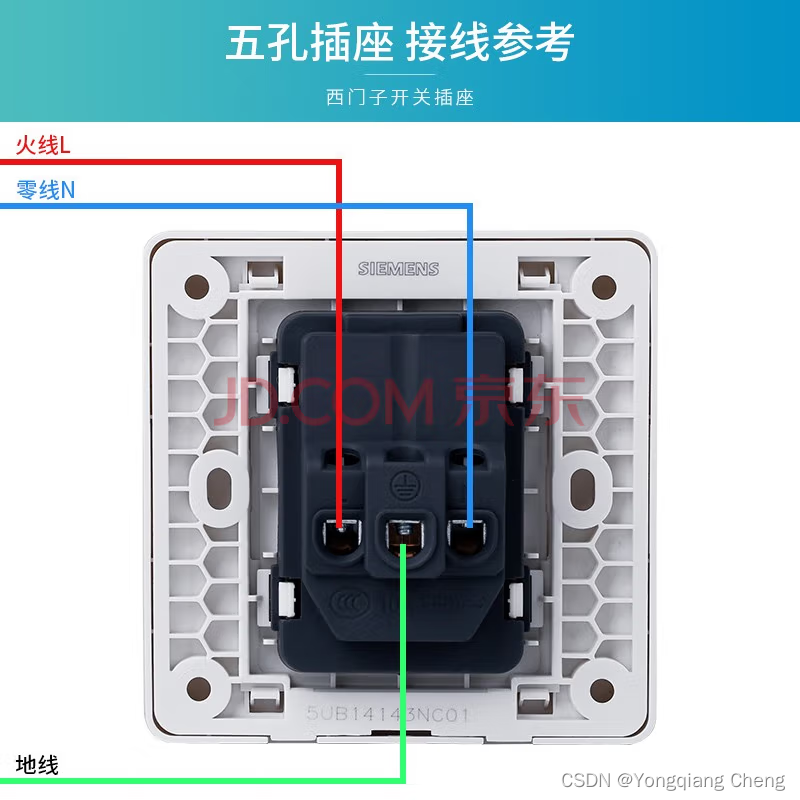

4.9. 五孔插座接线参考

在这里插入图片描述

5. 防触电保护门

在这里插入图片描述

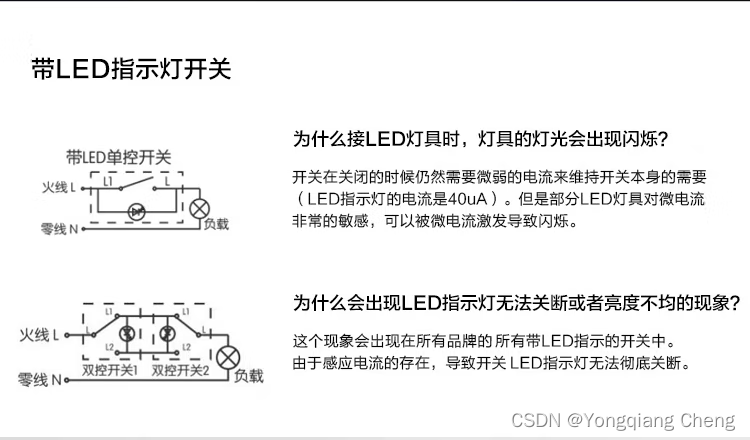

6. 带 LED 指示灯开关

在这里插入图片描述

References

[1] Yongqiang Cheng, https://yongqiang.blog.csdn.net/
