本文介绍如何使用CAD软件编辑多段线的顶点信息。通过输入Pedit（PE）命令，选择多段线并进入编辑顶点模式。提供了移动、插入等操作的具体步骤。
CAD如何编辑多段线的顶点信息，
1.在命令行输入Pedit（PE）命令；
2.选择需要修改的多段线；
3.在选择中之后，会出现以下选项：[闭合(C)/合并(J)/宽度(W)/编辑顶点(E)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/反转(R)/放弃(U)]，输入E 确定；
4.执行第三步骤之后会出现以下选项：[下一个(N)/上一个(P)/打断(B)/插入(I)/移动(M)/重生成(R)/拉直(S)/切向(T)/宽度(W)/退出(X)] <N>:

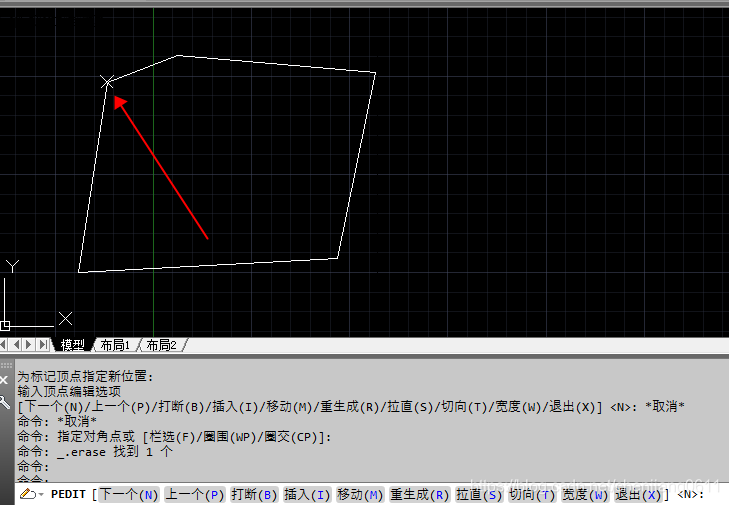

此时会有一个顶点被选中，如下图：
5.在按照提示输入M，即可用鼠标移动当前顶点；
6，如需插入新的顶点，可以选择I；
