第3章 分段机制和逻辑地址

第3章 分段机制和逻辑地址

该章节主要介绍了寄存器的字长、如何访问内存、内存中的字节序以及8086的分段机制。

寄存器和字长

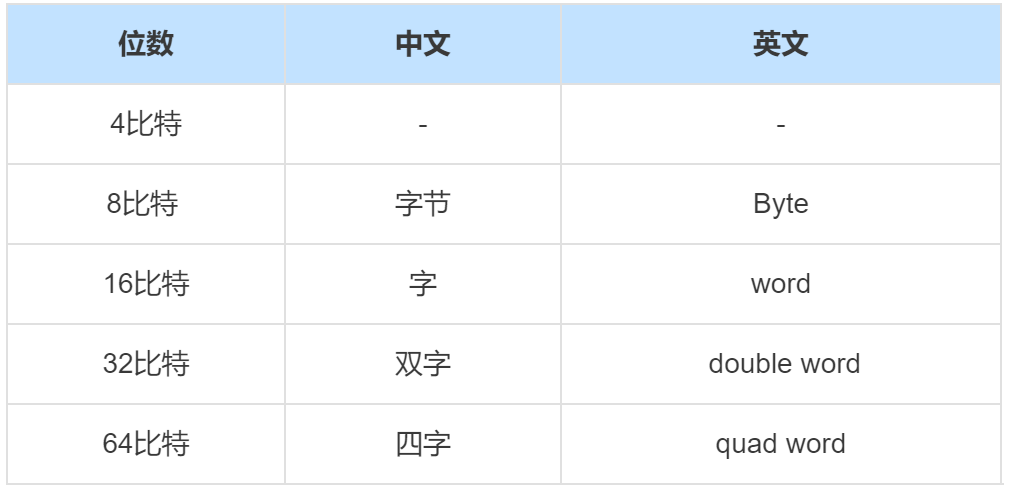

早期寄存器可以保存4比特、8比特、16个比特。现在的一般都是32位和64位。为了方便区分有一些常用叫法。

汇编里看到这样的指令：db、dw、dd、dq其实就是对应上面英文首字母的。

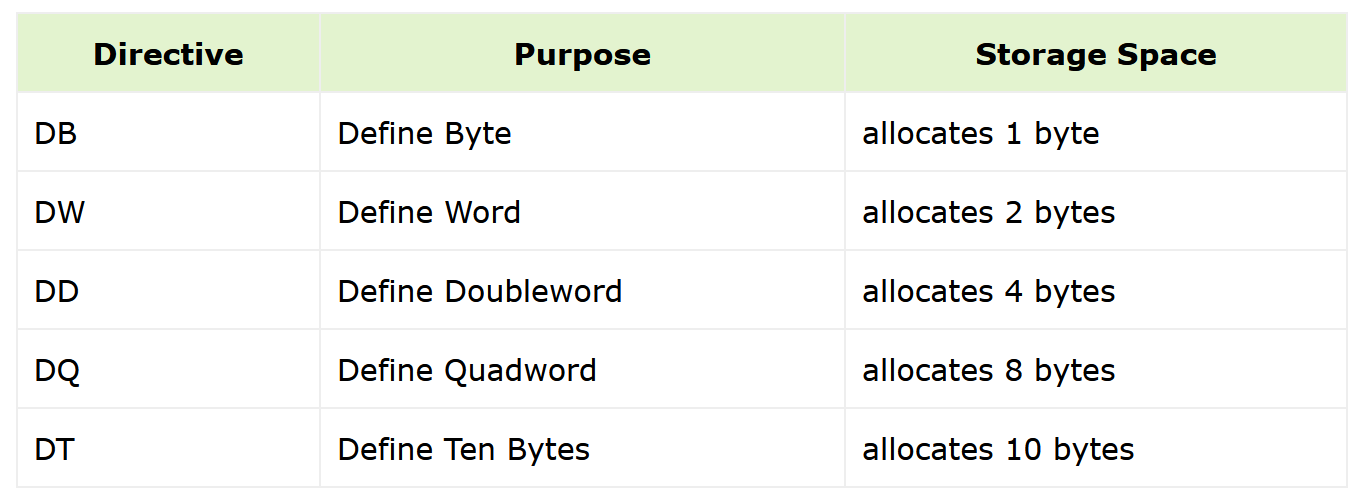

db、dw、dd、dq指令对应的含义（图片来源：tutorialspoint）

• db：分配1个字节的空间；
• dw：分配1个字（2个字节）的空间；
• dd：分配2个字（4个字节）的空间；
• dq：分配4个字（8个字节）的空间；

内存访问和字节序

如果要保存更多的数据，寄存器就不太够了，所以有了内存这玩意，可以保存大量的数据，现在家用电脑一般内存都8G、16G了，还有的更多。服务器级别上百GB也见过，非常牛B。

搜下现在的CPU，下面是酷睿i7 14代系列，二级和三级缓存都还是MB单位。

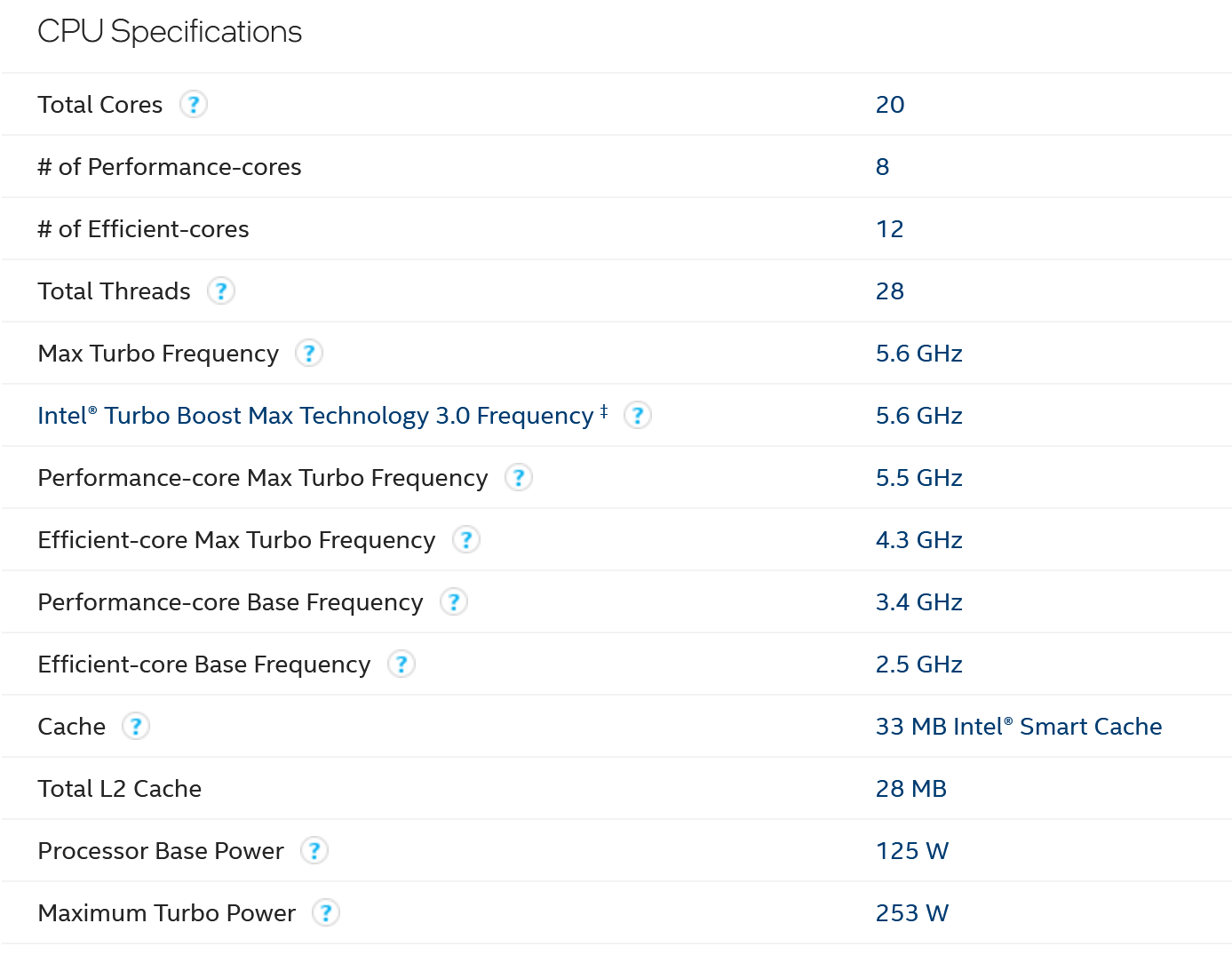

i7 14700K参数（图片来源于英特尔官网）

内存中的内每个字节都对应一个地址。

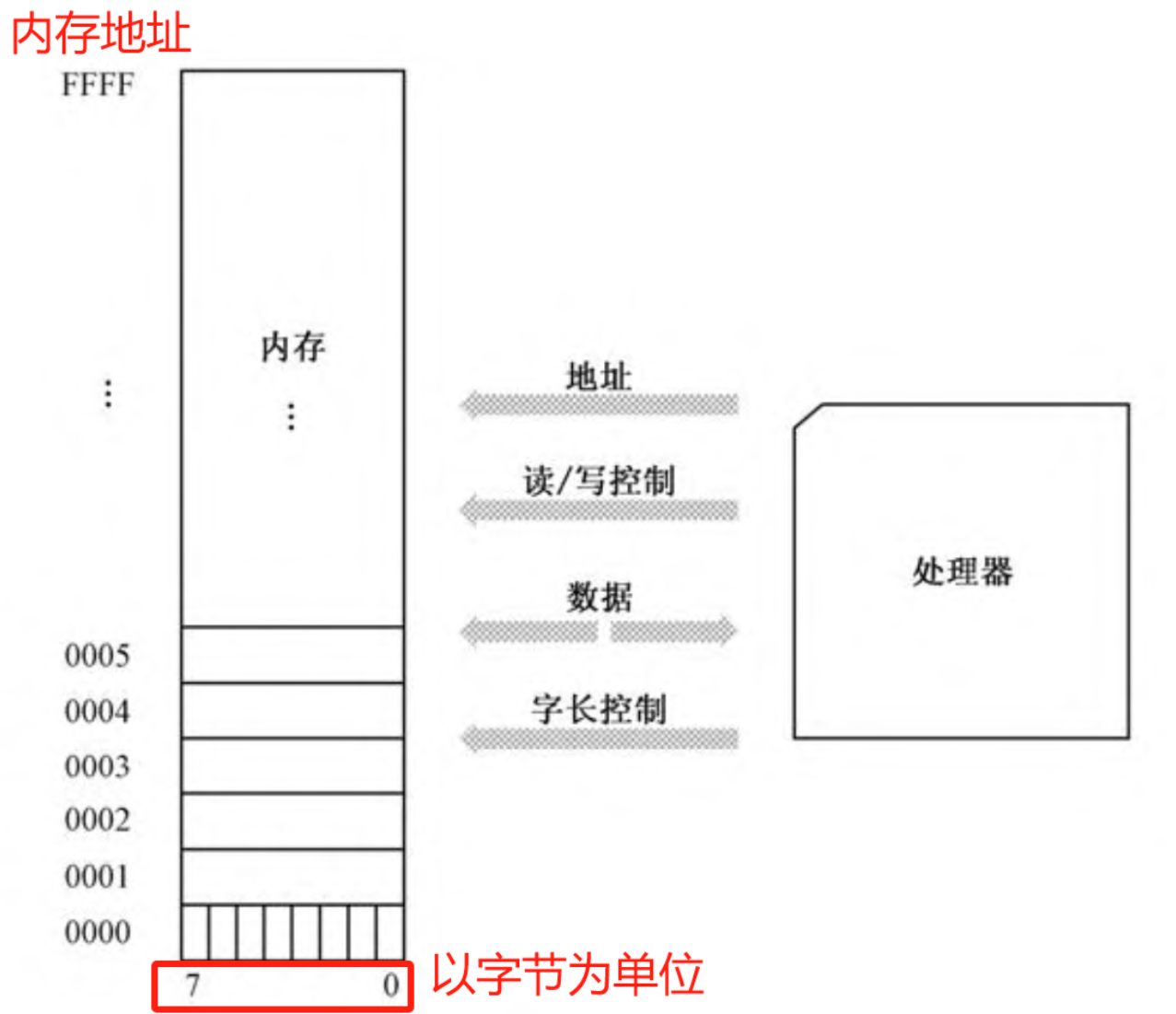

内存模型（来源书籍）

内存每个地址只对应1个字节，那么如果需要取出1个字（2个字节），那么是怎么取的呢？这个就涉及到字节序的问题了。

• 如果访问内存中的一个字，那么，它规定高字节位于高地址部分，低字节位于低地址部分，这称为低端字节序(Little Endian)。
• 高字节位于低地址部分，低字节位于高地址部分，这称为高端字节序(Big Endian)。

例子：往内存0x8000的位置写入一个双字（4字节）。

  mov dword [0x8000],0x87654321 ;写一个双字

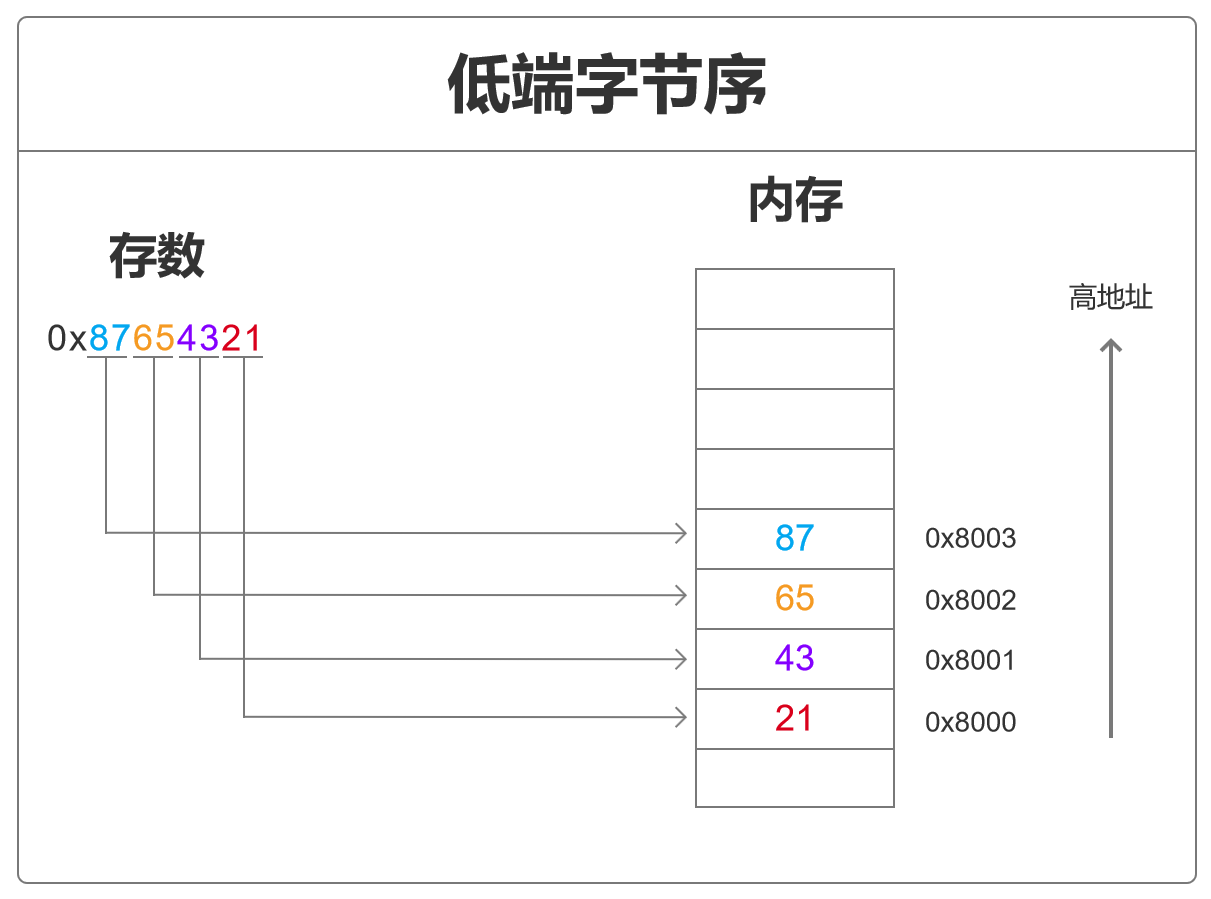

低端字节序就是存数的低位存储在低位、存数的高位存储内存的高位。（以字节为单位）

高端字节序就是存数的低位存储在高位、存数的高位存储内存的低位。（以字节为单位）

低端字节序更符合计算机的计算逻辑，但是人眼看起来不太习惯，比如用Bochs查看内存分布（低端字节序），要从右向左读：

Bochs查看内存分布

古老的INTEL 8086处理器

8086是历史上很经典的一款产品，卖的多，往后的产品基于商业考虑，都要兼容之前的模式，所以要学习处理器，就要从8086开始。

8086的通用寄存器

8086的通用寄存器：

8086的8个通用寄存器（来源书籍）

8086是16位的处理器，寄存器都是16位的，可以拆成两个8位的寄存器，就可以向下兼容。同样往后的80386 32位处理器也是这样处理兼容性的。

程序的重定位难题

书中一开始提及到段（Segment）的概念，因为不管是指令还是数据都是存放在内存中，而处理器又是按顺兴执行指令的，如果指令和数据混杂在一起那么就会导致处理器无法正常工作。如果分成数据段和代码段问题就可以解决了。

（图片来源于书籍）

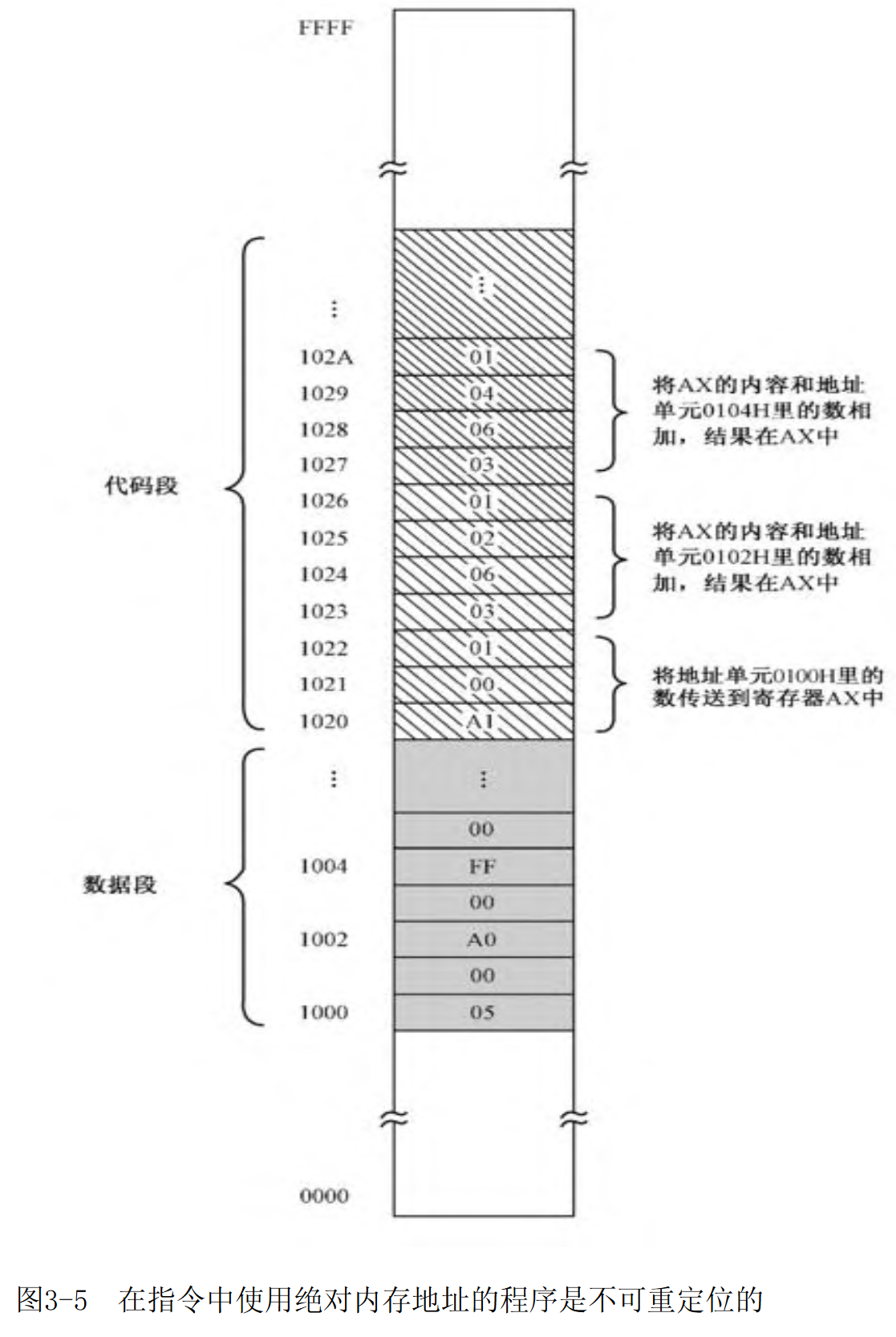

后面又阐述了程序重定位的难题主要是在于：

• 每个电脑上都可以执行若干程序，每个程序的内存地址是随机分配的；
• 如果程序开发者使用绝对内存地址那么就无法实现重定位；

（图片来源于书籍）

所以就需要一种机制可以方便实现程序的重定位。在8086上访问内存使用段地址和偏移地址，也就是逻辑地址，而不是实际物理地址。

这里其实也可以理解为多加了一层，想起《计算机组原理》成课程里面的系统复杂性管理的其中一个方法：层次化（Hierachy）。

逻辑地址

书中介绍了段地址和偏移地址的概念，为后面一个小结引出8086的分段机制提供前置知识。

• 段地址可以理解为起始地址；
• 偏移地址就是相对于起始地址的偏移量；

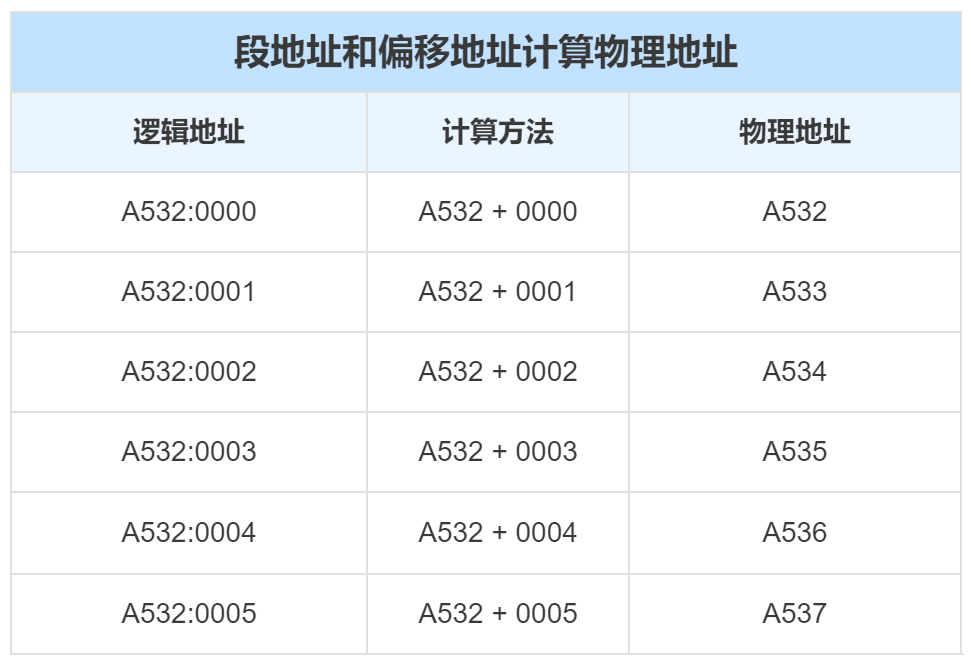

一个指令在当前程序内的偏移地址不管哪台计算上都是固定的，也就是说如果使用这种机制，只要在不同的电脑上可以定位到段地址（程序起始地址）就可以了。

（图片来源于书籍）

如此，当这个程序被安装到不同的计算机上运行时，只需要修改段地址 A532 即可，管理上就方便了很多。

8086的内存分段机制

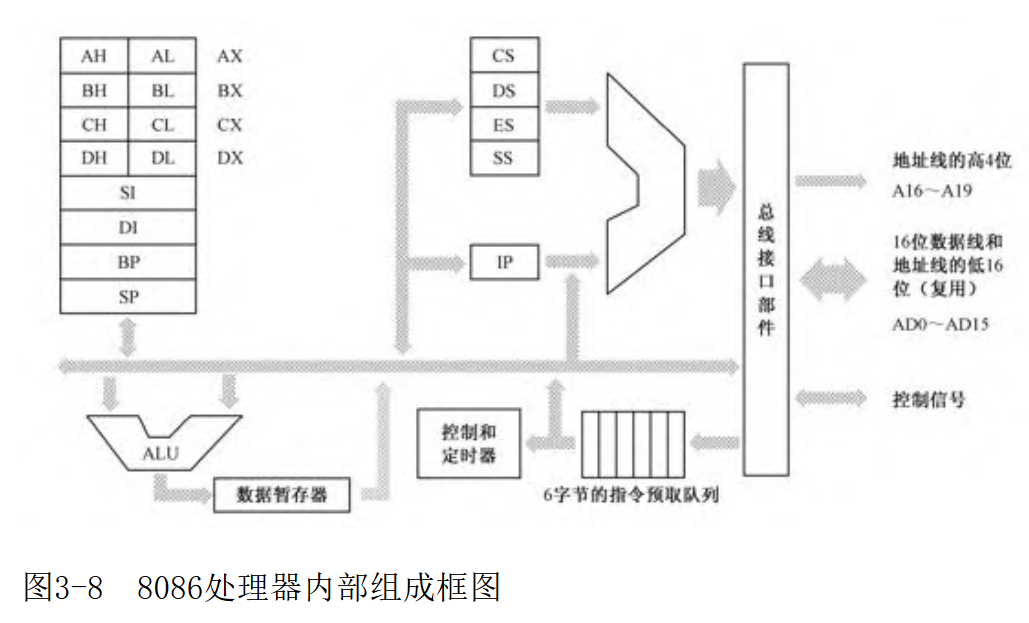

该章节一开始介绍了8086的内部结构。

（图片来源于书籍）

8086内部有4个段寄存器：

• CS：Code Segment 代码段寄存器，16位。
• DS：Data Segment 数据段寄存器，16位。
• ES：Extra Segment 附加段寄存器，16位。
• SS：Stack Segment 栈段寄存器，16位。

IP是指令指针(Instruction Pointer)寄存器，它只和CS一起使用，也是16位的。

::: tip
值的一提的是8086有一个6字节的指令预取队列，这个在几十年就有这种设计，真的是非常牛B。
:::

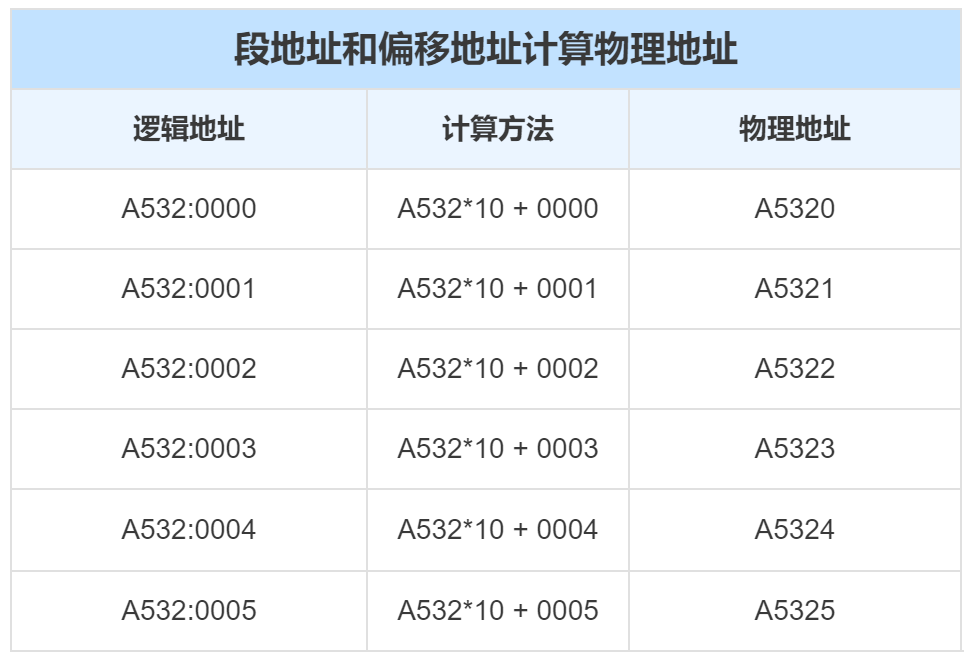

8086的寻址方式是：(CS) * 0x10 + (IP) = 物理地址。(CS)表示CS中存储的值，(IP）表示IP中存储的值。

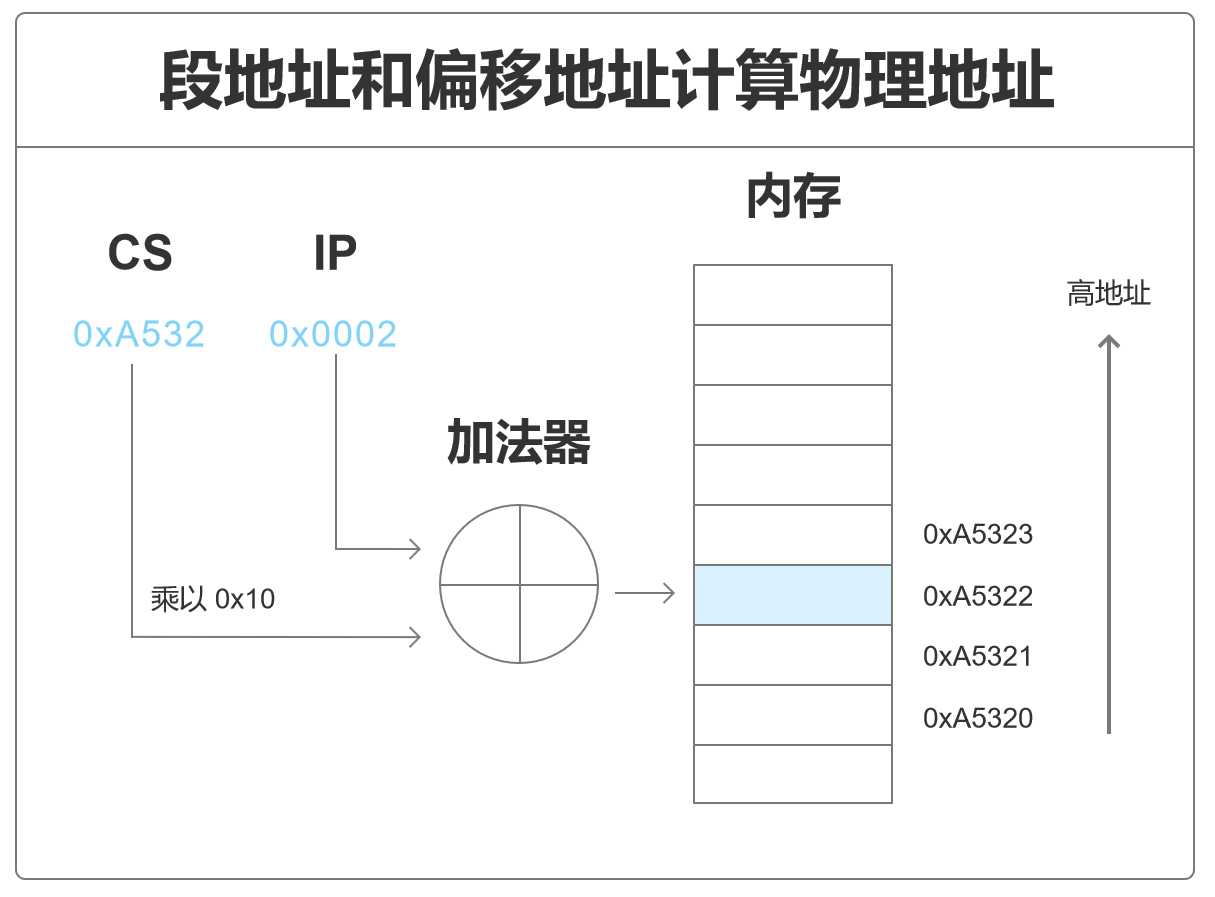

例如 0xA532:0x0002 寻址示例图：

为什么这么寻址呢？书中说明了理由：

• 8086有20根地址线，意味着可以寻址的空间：2^20=1024*1024=1MB。
• 8086通过CS和IP共同寻址，两个寄存器都是16位的，相加最多17位，无法达到20位。
• 如果只有16位的寻址空间，那么最大只有：2^16=64KB，不够用。

所以通过 (CS)*0x10，就可以把寻址空间提高到20位。

另外书中有一句话提到：

16位的段地址和16位的偏移地址相加，只能形成16位的物理地址，怎么得到这20位的物理地址呢？

这句话存在一点瑕疵：16位的段地址和16位的偏移地址相加，理论上最大可以有17位。例如：0xFFFF + 0xFFFF = 0x1FFFE，但确实无法得到20位的物理地址。

其他段寄存器：DS、ES和SS也是类似。
