WebRTC的JitterBuffer笔记

ashleycoder

已于 2023-05-02 12:15:50 修改

阅读量760

点赞数 1

分类专栏： webrtc 文章标签： webrtc

于 2022-03-22 17:29:50 首次发布

本文链接：https://blog.csdn.net/chenquangobeijing/article/details/123559614

版权

webrtc 专栏收录该内容

30 篇文章 12 订阅

订阅专栏

本文介绍了视频接收流程中的关键组件，如PacketBuffer和FrameBuffer，以及如何判断帧的完整性。详细阐述了RTP包的管理，包括帧间延时计算、JitterDelay的卡尔曼滤波估计和渲染时间的确定。同时讨论了JitterBuffer的调优参数及其在视频帧渲染时间调整中的作用。

摘要由CSDN通过智能技术生成

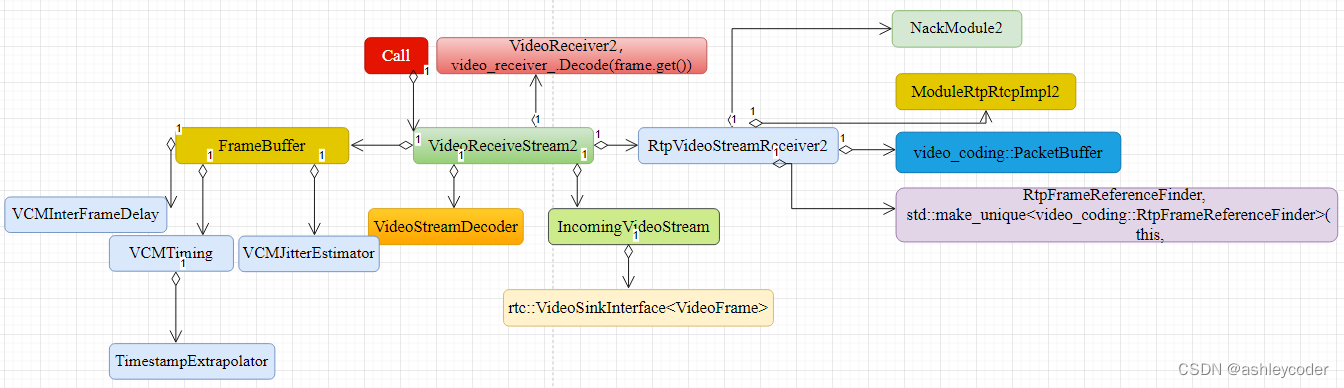

接收类图不全

一主要的类

类video_coding::PacketBuffer是接收RTP包，类RtpVideoStreamReceiver2中有用到。

packet_buffer_(clock_, kPacketBufferStartSize, PacketBufferMaxSize())，最小值512，最大2048。

类video_coding::FrameBuffer是一帧完整的视频数据，类VideoReceiveStream2中有用到。

constexpr size_t kMaxFramesBuffered = 800; //最大缓存800帧

二判断一帧数据是否完整

判断第一包、最后一包是否在一帧中

parsed_payload->type.Video.is_first_packet_in_frame = first_fragment;

//FU_A第二字节的SER的S

video_header.is_last_packet_in_frame |= rtp_packet.Marker(); //RTP包的mark位

void RtpVideoStreamReceiver2::OnInsertedPacket(
    video_coding::PacketBuffer::InsertResult result) {

   for (auto& packet : result.packets) {
    ...
    //把rtp包写成完整一帧数据，给video_coding::RtpFrameReferenceFinder管理
    OnAssembledFrame(std::make_unique<video_coding::RtpFrameObject>()
   }
}

RtpVideoStreamReceiver2::OnAssembledFrame(
--| reference_finder_->ManageFrame(std::move(frame));

三帧间完整性判断—gop--没懂

把最后一包的seq作为pid-图片唯一标识。

四 FrameBuffer用在那？解码

VideoReceiveStream2::OnCompleteFrame()
frame_buffer_->InsertFrame(std::move(frame));


VideoReceiveStream2::StartNextDecode() {
//NextFrame()获得frame，给HandleEncodedFrame解码
frame_buffer_->NextFrame()
 --|  frame = absl::WrapUnique(GetNextFrame());
HandleEncodedFrame(std::move(frame));
}

五 JitterDelay的计算

//卡尔曼滤波器：在不确定的数据中估算出最优结果的算法。
//用卡尔曼kalman滤波估计(或预测) JitterDelay
计算公式如下：跟最大帧长度，平均帧长度等有关
JitterDelay = theta[0] * (MaxFS – AvgFS) + [noiseStdDevs * sqrt(varNoise) – noiseStdDevOffset]

double VCMJitterEstimator::CalculateEstimate()，返回值就是JitterDelay。

VCMJitterEstimator::UpdateEstimate
--| KalmanEstimateChannel(frameDelayMS, deltaFS);--更新公式参数的值

//获取jitter估计值，单位是毫秒
int VCMJitterEstimator::GetJitterEstimate(
    double rttMultiplier,
    absl::optional<double> rttMultAddCapMs)

// Updates the estimates with the new measurements.
void VCMJitterEstimator::UpdateEstimate(int64_t frameDelayMS,
                                        uint32_t frameSizeBytes,
                                        bool incompleteFrame /* = false */)

六 JitterDelay：1 作用于从接收队列取数据的时间（意义在那？） 2 赋值给视频帧渲染时间

//帧间延时-->JitterDelay-->wait_ms：从接收队列取frame的时间
//wait_ms值在[0、3000]
int64_t VCMTiming::RenderTimeMsInternal(
{
  int64_t estimated_complete_time_ms =
      ts_extrapolator_->ExtrapolateLocalTime(frame_timestamp); //?
  return estimated_complete_time_ms + actual_delay;
}


EncodedFrame* FrameBuffer::GetNextFrame()
{
 //帧间延时frame_delay传给滤波
 if (inter_frame_delay_.CalculateDelay(first_frame->Timestamp(),
                                          &frame_delay, receive_time_ms)) {
      jitter_estimator_.UpdateEstimate(frame_delay, superframe_size);
 }
 ...
 timing_->SetJitterDelay(
        jitter_estimator_.GetJitterEstimate(rtt_mult, rtt_mult_add_cap_ms));
 ...
}

int64_t FrameBuffer::FindNextFrame(int64_t now_ms)
{
  EncodedFrame* frame = frame_it->second.frame.get();

  if (frame->RenderTime() == -1) {
        frame->SetRenderTime(timing_->RenderTimeMs(frame->Timestamp(), now_ms));
  }
  //frame->RenderTime()即期望渲染时间-当前时间-解码所需时间-渲染延迟时间(值10ms)
  wait_ms = timing_->MaxWaitingTime(frame->RenderTime(), now_ms);

  return wait_ms;
}

七 RenderTime视频帧渲染时间，算出渲染等待时间

看有的文章说，动态调整jitterbuffer大小，没有，只是调整了渲染的时间。

void IncomingVideoStream::Dequeue() {
  absl::optional<VideoFrame> frame_to_render = render_buffers_.FrameToRender();
  if (frame_to_render)
    callback_->OnFrame(*frame_to_render);
    //即VideoReceiveStream2::OnFrame(

 //过wait_time，再去渲染
 if (render_buffers_.HasPendingFrames()) {
    uint32_t wait_time = render_buffers_.TimeToNextFrameRelease();
    incoming_render_queue_.PostDelayedTask([this]() { Dequeue(); }, wait_time);
  }
}


uint32_t VideoRenderFrames::TimeToNextFrameRelease() {
 //render_time_ms()是frame->SetRenderTime()设置进去的时间。
 const int64_t time_to_release = incoming_frames_.front().render_time_ms() -
                                  render_delay_ms_ - rtc::TimeMillis();

 return time_to_release < 0 ? 0u : static_cast<uint32_t>(time_to_release);
}
//赋值的地方
frame_info.renderTimeMs = frame.RenderTimeMs();
decodedImage.set_timestamp_us(frameInfo->renderTimeMs *
                                rtc::kNumMicrosecsPerMillisec);
