[ffmpeg系列 04] YUV编码H264，以及推流

一  代码

ffmpeg版本5.1.2，dll是：ffmpeg-5.1.2-full_build-shared。x64的。

代码是windows端，用VS编译。

/*
author: ashleycoder
CSDN blog: https://blog.csdn.net/chenquangobeijing
*/

#pragma once

#include <string>

extern  "C"
{
#include "libavformat/avformat.h"
#include "libavcodec/avcodec.h"
#include "libswscale/swscale.h"
#include "libavutil/avutil.h"
#include "libavutil/mathematics.h"
#include "libavutil/time.h"
#include "libavutil/pixdesc.h"
#include "libavutil/display.h"
#include "libavutil/imgutils.h"
};

#pragma  comment(lib, "avformat.lib")
#pragma  comment(lib, "avutil.lib")
#pragma  comment(lib, "avcodec.lib")



class CEncodeH264
{
public:
	CEncodeH264();
	~CEncodeH264();

public:
	int  EncodeH264();
	int  Start();
	int  EncodeH264_Init(AVPixelFormat input_pix_fmt, int yuvwidth, int yuvheight);
	int  OutPut_Init(const char* pOutFileName, const char* pFormat);
	int  OutPut_WriteHeader();
	int  EncodeH264_Fun();
	int  Release();

public:
	AVFormatContext*   m_pOutputFormatCtx = nullptr;
	AVCodecContext*    m_pVideoEncodeCodecCtx = nullptr;
	const AVCodec*     m_pCodec = nullptr;
	AVStream*          m_pVideoStream = nullptr;

	AVFrame*           m_pInputFrameYUV = nullptr;
	uint8_t*           m_pInputYUVBuff = nullptr;

	enum AVCodecID     m_VideoCodecID = AV_CODEC_ID_H264;

	int                m_nYSize = 0;
	int                m_nFrameHeight = 0;
	int                m_nFrameWidth = 0;
	int                m_nYUVFrameSize = 0;
	AVPixelFormat      m_nInput_pix_fmt;

	FILE*              m_pH264File = nullptr; //test use

public:
	char av_error[AV_ERROR_MAX_STRING_SIZE] = { 0 };
    #define av_err2str(errnum) av_make_error_string(av_error, AV_ERROR_MAX_STRING_SIZE, errnum)
};

/*
author: ashleycoder
CSDN blog: https://blog.csdn.net/chenquangobeijing
*/


#include "EncodeH264.h"
#include <thread>
#include <functional>
#include <codecvt>
#include <locale>


CEncodeH264::CEncodeH264()
{
	fopen_s(&m_pH264File, "output.264", "wb");
}


CEncodeH264::~CEncodeH264()
{
	Release();
}

int CEncodeH264::EncodeH264_Init(AVPixelFormat input_pix_fmt, int yuv_width, int yuv_height)
{
	m_nInput_pix_fmt = input_pix_fmt;
	m_nFrameWidth = yuv_width;
	m_nFrameHeight = yuv_height;


	m_pCodec = avcodec_find_encoder(m_VideoCodecID);
	if (!m_pCodec)
	{
		printf("find h264 encoder fail! \n");
		return -1;
	}


	//参数设置得不正确，打不开编码器，或者编出来的视频不正确
	//码率的参数值：1920×1080：500 kbps~4000 kbps。
	m_pVideoEncodeCodecCtx = avcodec_alloc_context3(m_pCodec);
	m_pVideoEncodeCodecCtx->codec_type = AVMEDIA_TYPE_VIDEO;
	m_pVideoEncodeCodecCtx->pix_fmt = input_pix_fmt;
	m_pVideoEncodeCodecCtx->width = yuv_width;
	m_pVideoEncodeCodecCtx->height = yuv_height;
	m_pVideoEncodeCodecCtx->time_base.num = 1;
	m_pVideoEncodeCodecCtx->time_base.den = 25;
	m_pVideoEncodeCodecCtx->bit_rate = 4000000;
	m_pVideoEncodeCodecCtx->gop_size = 25; //一秒25帧
	m_pVideoEncodeCodecCtx->qmin = 10;
	m_pVideoEncodeCodecCtx->qmax = 51;
	m_pVideoEncodeCodecCtx->max_b_frames = 0; //不编B帧


	//如果是编码h264, 设置这个flag, 编出的h264不带sps,pps, 导致文件播不了
	//流地址rtmp, 没有设置这个, av_interleaved_write_frame返回-10053
	//必须加判断
	if (m_pOutputFormatCtx->oformat->flags & AVFMT_GLOBALHEADER)
	{
		m_pVideoEncodeCodecCtx->flags |= AV_CODEC_FLAG_GLOBAL_HEADER;
	}


	AVDictionary* param = NULL;
	//int  n=av_dict_set(&param, "intra-refresh", "1",0);
	av_dict_set(&param, "preset", "fast", 0);
	av_dict_set(&param, "tune", "zerolatency", 0); //zerolatency零延迟

	//方法二
	//av_opt_set(m_pVideoEncodeCodecCtx->priv_data,	"preset", "fast",0);
	//av_opt_set(m_pVideoEncodeCodecCtx->priv_data,	"tune", "zerolatency",0);
	//if (avcodec_open2(m_pVideoEncodeCodecCtx, pCodec, nulltr) < 0)

	if (avcodec_open2(m_pVideoEncodeCodecCtx, m_pCodec, &param) < 0)
	{
		printf("avcodec_open2 fail! \n");
		return -1;
	}


	m_pInputFrameYUV = av_frame_alloc();
	m_pInputFrameYUV->format = m_pVideoEncodeCodecCtx->pix_fmt;
	m_pInputFrameYUV->width = m_pVideoEncodeCodecCtx->width;
	m_pInputFrameYUV->height = m_pVideoEncodeCodecCtx->height;
	av_frame_get_buffer(m_pInputFrameYUV, 32);


	m_nYUVFrameSize = av_image_get_buffer_size(m_nInput_pix_fmt, m_nFrameWidth,
		                                 m_nFrameHeight, 1);
	m_pInputYUVBuff = (uint8_t*)av_malloc(m_nYUVFrameSize);
	av_image_fill_arrays(m_pInputFrameYUV->data, m_pInputFrameYUV->linesize, m_pInputYUVBuff,
		m_nInput_pix_fmt, m_nFrameWidth, m_nFrameHeight, 1);

	return	 0;
}


//自己用write存h264,OutPut_Init就不需要
//存成flv和mp4, 或者推流。需要，因为带头还有协议
int  CEncodeH264::OutPut_Init(const char* pOutFileName, const char* pFormat)
{
	int nRet = -1;
	avformat_alloc_output_context2(&m_pOutputFormatCtx, nullptr, pFormat, pOutFileName);

	if (!(m_pOutputFormatCtx->oformat->flags & AVFMT_NOFILE))
	{
		nRet = avio_open(&m_pOutputFormatCtx->pb, pOutFileName, AVIO_FLAG_WRITE);
		if (nRet < 0)
		{
			char* err_str = av_err2str(nRet);
			printf("avio_open fail\n");
			return  -1;
		}
	}
	return  0;
}

int  CEncodeH264::OutPut_WriteHeader()
{
	int nRet = -1;
	m_pVideoStream = avformat_new_stream(m_pOutputFormatCtx, m_pCodec);
	if (m_pVideoStream == nullptr)
	{
		return -1;
	}

	m_pVideoStream->id = 0;
	m_pVideoStream->time_base = m_pVideoEncodeCodecCtx->time_base;
	//m_pVideoStream->codecpar->format = AV_PIX_FMT_YUV420P;
	nRet = avcodec_parameters_from_context(m_pVideoStream->codecpar, m_pVideoEncodeCodecCtx);

	//write_header必须在：avformat_new_stream, avcodec_open2后, 因为需要编码的格式
	nRet = avformat_write_header(m_pOutputFormatCtx, nullptr);
	if (nRet < 0)
	{
		char* err_str = av_err2str(nRet);
		printf("avformat_write_header fail: %s\n", err_str);
		return  -1;
	}

	return  0;
}


int  CEncodeH264::EncodeH264_Fun()
{
	int  success_num = 0;

	int   nFrameNum = 600;
	FILE* pInFile = nullptr;
	fopen_s(&pInFile,"1920x1080_yuv420p.yuv", "rb");
	int YSize = m_nFrameHeight* m_nFrameWidth;
	AVPacket* video_pkt = av_packet_alloc();
	for (int k = 0; k < nFrameNum; k++)
	{
		printf("encode k=%d\n", k);
		if (fread(m_pInputYUVBuff, 1, m_nYUVFrameSize, pInFile) <= 0) {
			printf("Failed to read raw data! \n");
			return -1;
		}
		else if (feof(pInFile))
		{
			break;
		}
		m_pInputFrameYUV->data[0] = m_pInputYUVBuff;
		m_pInputFrameYUV->data[1] = m_pInputYUVBuff + YSize;
		m_pInputFrameYUV->data[2] = m_pInputYUVBuff + YSize*5/4;

		m_pInputFrameYUV->pts = k;//pts一定要赋值, 一般是递增


		int  video_send_frame_ret = avcodec_send_frame(m_pVideoEncodeCodecCtx, m_pInputFrameYUV);
		//printf("encode video send_frame %d\n", video_send_frame_ret);

		if (video_send_frame_ret >= 0) {
			int video_receive_packet_ret = avcodec_receive_packet(m_pVideoEncodeCodecCtx, video_pkt);
			//char* err_str = av_err2str2(video_receive_packet_ret);
			if (video_receive_packet_ret == AVERROR(EAGAIN) || video_receive_packet_ret == AVERROR_EOF) {
				//break;
			}
			else if (video_send_frame_ret < 0) {
				printf("Error encoding audio frame\n");
				//break;
			}

			if (video_pkt->size > 0)
			{
				video_pkt->stream_index = m_pVideoStream->index; //不能掉的

				//如果是h264,m_pVideoStream->time_base=m_pVideoEncodeCodecCtx->time_base
				//如果是flv, m_pVideoStream->time_base= flv
				av_packet_rescale_ts(video_pkt, m_pVideoEncodeCodecCtx->time_base, m_pVideoStream->time_base);

				//printf("video_pkt->stream_index：%d, pts=%d\r\n", video_pkt->stream_index, video_pkt->pts);

				//fwrite(video_pkt->data, 1, video_pkt->size, m_pH264File);

				int video_write_ret = av_interleaved_write_frame(m_pOutputFormatCtx, video_pkt);
				char* err_str = av_err2str(video_write_ret);

				printf("video write_ret：%d, size=%d, success_num=%d\r\n", video_write_ret, video_pkt->size, ++success_num);
				av_packet_unref(video_pkt);
			}
		}

	}//while

	//不能掉，否则帧数不够
	avcodec_send_frame(m_pVideoEncodeCodecCtx, nullptr);
	while (true) {
		int ret = avcodec_receive_packet(m_pVideoEncodeCodecCtx, video_pkt);
		if (ret == 0) {
			ret = av_interleaved_write_frame(m_pOutputFormatCtx, video_pkt);
			printf("video write_ret：%d, success_num=%d\r\n", ret, ++success_num);
			av_packet_unref(video_pkt);
		}
		else if (ret == AVERROR_EOF) {
			break;
		}
		else {
			break;
		}
	}

	//这个掉了,如果是mp4文件，播不了
	//moov atom not found
	av_write_trailer(m_pOutputFormatCtx);

	return  0;
}


int CEncodeH264::EncodeH264()
{
	//const char* pFormat = "flv";
	//const char* pOutFileName = "rtmp://127.0.0.1/live/now";

	const char* pFormat = nullptr;
	const char* pOutFileName = "encode.h264";
	//const char* pOutFileName = "encode.flv";
	//const char* pOutFileName = "encode.mp4";

	if (OutPut_Init(pOutFileName, pFormat) != 0)
	{
		return   -1;
	}

	if (EncodeH264_Init(AV_PIX_FMT_YUV420P, 1920, 1080) != 0)
	{
		return   -1;
	}


	if (OutPut_WriteHeader() != 0)
	{
		return -1;
	}

	auto video_func = std::bind(&CEncodeH264::EncodeH264_Fun, this);
	std::thread  video_thread(video_func);
	video_thread.join();

	return 0;
}


int CEncodeH264::Start()
{
	EncodeH264();

	return  1;
}


int  CEncodeH264::Release()
{
	if (m_pInputFrameYUV)
	{
		av_frame_free(&m_pInputFrameYUV);
	}

	av_free(m_pInputYUVBuff);

	avcodec_close(m_pVideoEncodeCodecCtx);

	avformat_close_input(&m_pOutputFormatCtx);

	return 0;
}

#include <iostream>
#include <Windows.h>


#include "2__EncodeH264/EncodeH264.h"


int main()
{

    CEncodeH264* m_pEncodeVideo = new CEncodeH264();
    m_pEncodeVideo->Start();

   return 0;

}

二  demo需要注意的点

1  yuv文件如何获取？

电脑有电影的话，用系列1讲的ffmpeg命令行生成。

2 对比YUV文件和H264文件，计算一下大小之比，对H264压缩率有一个直观的认识。H264压缩率起码100: 1。

3  码率，调整码率，直观对比不同码率对视频质量的影响。

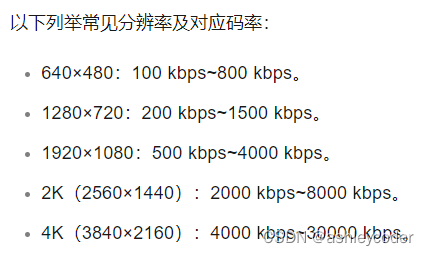

如果不知道码率设置什么值，可以参考阿里云等音视频SDK厂商建议的值。

4  m_pVideoEncodeCodecCtx->flags |= AV_CODEC_FLAG_GLOBAL_HEADER;

5 函数调用顺序：注意avformat_write_header调用时候。

avformat_new_stream的参数从m_pVideoEncodeCodecCtx获取的，参数必须赋值，否则avformat_write_header返回负值。

(图是雷神博客的)

6 YUV帧数==H264帧数

如果没有进行缩放，yuv的宽高和h264宽高是一样的。

达到缩放效果：1 yuv进行sws_scale后再编码。 2 使用filter。

三  H264基本知识

H264是一帧一帧存放的。

1  如何查找一帧数据？

答：起始码0x00 0x00 0x00 0x01或者0x00 0x00 0x01。

不同：0x00 0x00 0x01是1帧包括多个slice。标准文档中没找到出处。

2  怎么判断视频文件是否有sps、pps？

起始码后1字节，后7位是nalu type。sps的nalu type =7, pps的nalu type = 8，I帧的nalu type=5。
16进制打开H264文件，搜索起始码。

3 H264有两种封装：Annex-B，AVCC

Annex-B：带起始码。
AVCC：不带起始码。有4字节长度。长度是大端。
MP4文件，没有起始码，sps、pps等信息在container中。

从mp4中提取h264：h264_mp4toannexb_filter做转换。

4 mp4写尾的原因？

Moov atom not found。
