记得当时还百度来着，然鹅并没有找到自己想要的东西，鉴于此，写一个对初学者友好的教程。

上一篇文章提到Modbus协议包括ASCII、RTU、TCP三种，这次和大家分享的是Modbus调试助手使用TCP协议的设置。TCP协议下有Server和Client，两个都需要设置，不然只有一个也无法通信啊~ 遥想当年我连网络调试助手也不会用的时候......

实验材料
Windows系统的电脑、Modbus Poll(Client)、ModSim32(Server)

实验过程
一、ModSim32(Server)的相关设置

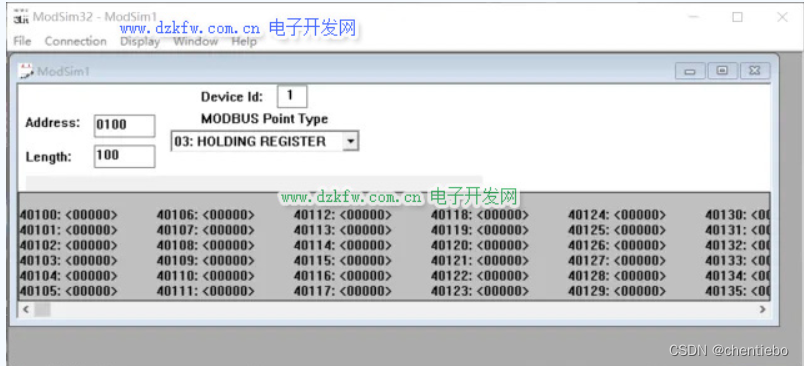

① ModSim32 初始界面

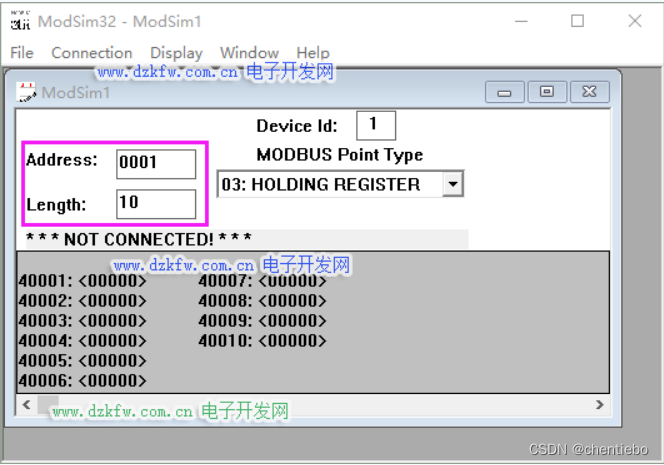

 ②修改Address和Length，MODBUS Point Type使用默认类型，Devide Id使用默认值，

是1，方便使用

③点击上方菜单栏【Connection】-->【Connect】-->【Modbus/TCP Svr】。确定服务器端

口，点击【OK】按钮。成功启动后不再有 ***NOT CONNECTED!***显示

④ 小结

通过上节的介绍，我们知道Modbus有四种寄存器类型，本次我们使用的是第三种保持 寄存器类型。

本教程主要侧重Server与Client的通信搭建，其他更多的功能熟练之后容易探索。



二、Modbus Pol(Client)的相关设置

①Modbus Poll初始化界面

Tx代表接收数据，Err表示错误，F代表寄存器类型，SR是扫描周期

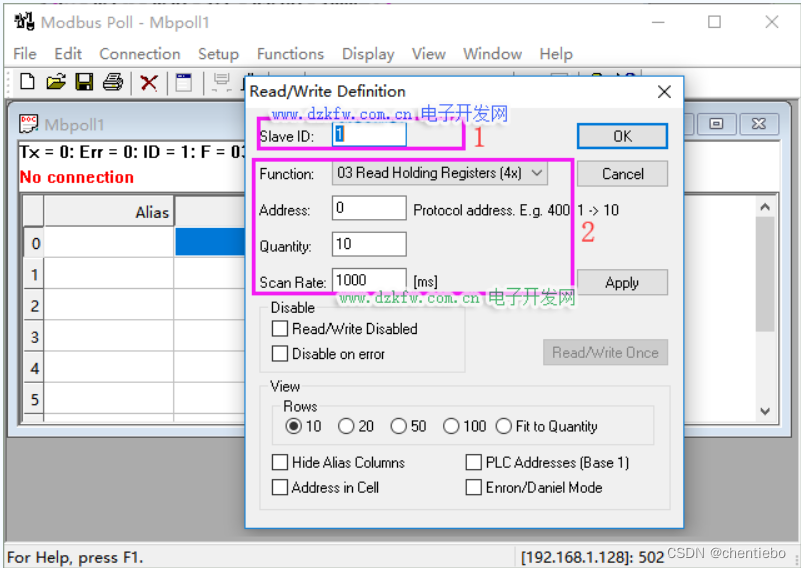

②读写定义的设置

点击上方菜单栏的【Setup】->【Read/Write Definition...】或者F8快捷键直接打开

Slave ID保持一致为1，Function使用默认参数，注意这里地址设置为0，与Server端地址相差1，Quantity是设置的寄存器数量，下次给大家分享pymodbus库时会有很好的对应说明，这里面了解下即可。Scan Rate使用默认的即可。下方的View Rows 是对可以看见的区域设置，随便点点，没什么大问题的。

之后点击【Apply】->【OK】按钮使设置成功。

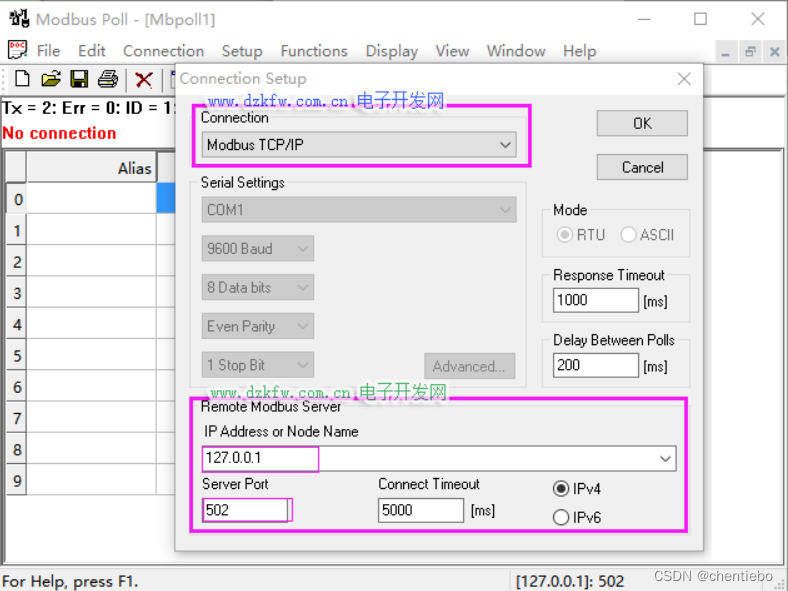

③连接服务器的设置

点击上方菜单栏的【Connection】->【Connect...】或F3快捷键直接打开

Connection 默认选择的是Modbus TCP/IP，下方是远程Modbus Server的设置，像网络调试助手一样连接服务器一样，需要设置服务器的Ip和Port.其余参数使用默认传参数即可。之后点击【OK】按钮即可。



④连接成功与更改数值

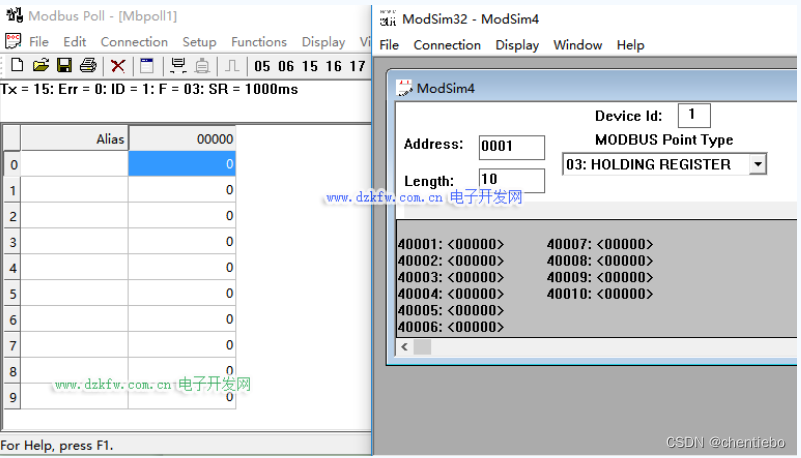

连接成功如下：

更改数据操作：

鼠标左键双击蓝色单元格，会出现弹窗图中的弹窗，修改Value部分单元格数值为【666】，

之后点击【Send】按钮完成修改。

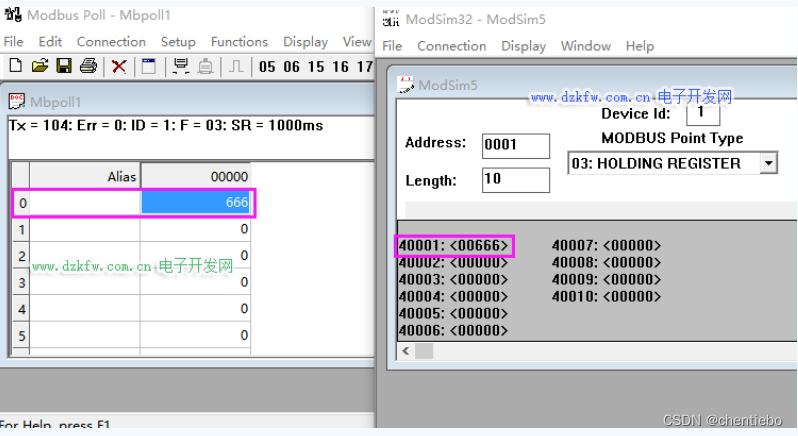

 修改成功后效果：



⑤小结

Modbus客户端这边设置相对多一些，主要是初学者刚接触时入门有些难度，之后熟悉后就像使用网络调试助手一样。从设置上来看，Client与Server双方在访问的地址上必须一致，否则Client连接时会报出【无效地址】的错误。如下：



后记小结：

至此，两边的配置完成，通信成功，更多的使用方法可以自己随便点一点其他按钮。Modbus协议属于工业范畴，一般在工业行业使用较多。
