官方说明

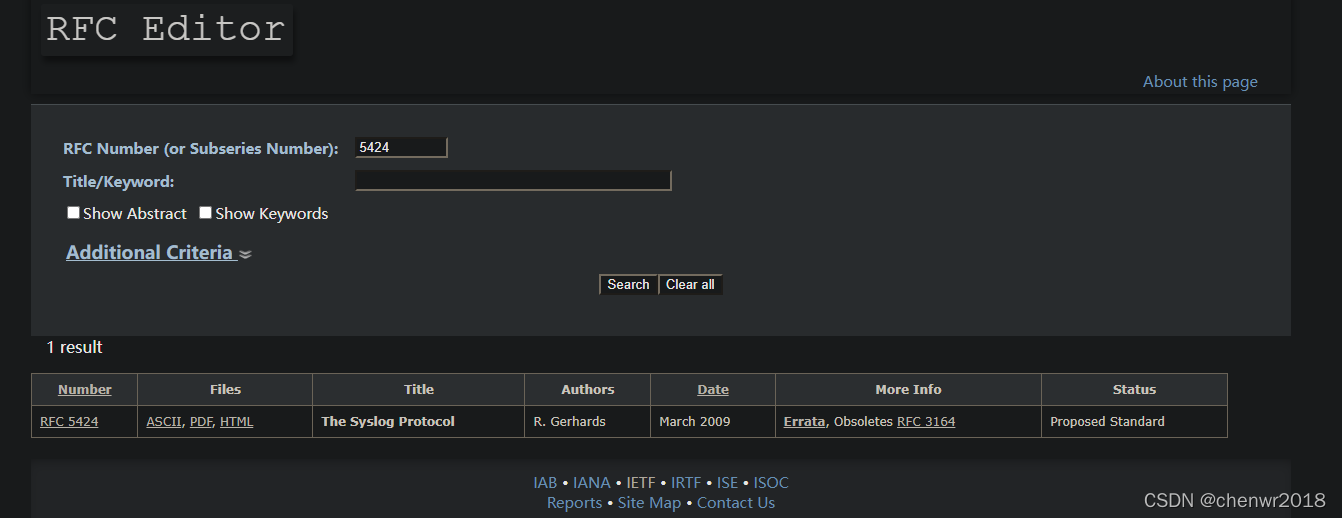

一个很不错的rfc文档下载网址。

Document Retrieval » RFC Editor

在这里插入图片描述

RFC 5424: The Syslog Protocol

6.  Syslog Message Format

   The syslog message has the following ABNF [RFC5234] definition:

      SYSLOG-MSG      = HEADER SP STRUCTURED-DATA [SP MSG]

      HEADER          = PRI VERSION SP TIMESTAMP SP HOSTNAME
                        SP APP-NAME SP PROCID SP MSGID
      PRI             = "<" PRIVAL ">"
      PRIVAL          = 1*3DIGIT ; range 0 .. 191
      VERSION         = NONZERO-DIGIT 0*2DIGIT
      HOSTNAME        = NILVALUE / 1*255PRINTUSASCII

      APP-NAME        = NILVALUE / 1*48PRINTUSASCII
      PROCID          = NILVALUE / 1*128PRINTUSASCII
      MSGID           = NILVALUE / 1*32PRINTUSASCII

      TIMESTAMP       = NILVALUE / FULL-DATE "T" FULL-TIME
      FULL-DATE       = DATE-FULLYEAR "-" DATE-MONTH "-" DATE-MDAY
      DATE-FULLYEAR   = 4DIGIT
      DATE-MONTH      = 2DIGIT  ; 01-12
      DATE-MDAY       = 2DIGIT  ; 01-28, 01-29, 01-30, 01-31 based on
                                ; month/year
      FULL-TIME       = PARTIAL-TIME TIME-OFFSET
      PARTIAL-TIME    = TIME-HOUR ":" TIME-MINUTE ":" TIME-SECOND
                        [TIME-SECFRAC]
      TIME-HOUR       = 2DIGIT  ; 00-23
      TIME-MINUTE     = 2DIGIT  ; 00-59
      TIME-SECOND     = 2DIGIT  ; 00-59
      TIME-SECFRAC    = "." 1*6DIGIT
      TIME-OFFSET     = "Z" / TIME-NUMOFFSET
      TIME-NUMOFFSET  = ("+" / "-") TIME-HOUR ":" TIME-MINUTE


      STRUCTURED-DATA = NILVALUE / 1*SD-ELEMENT
      SD-ELEMENT      = "[" SD-ID *(SP SD-PARAM) "]"
      SD-PARAM        = PARAM-NAME "=" %d34 PARAM-VALUE %d34
      SD-ID           = SD-NAME
      PARAM-NAME      = SD-NAME
      PARAM-VALUE     = UTF-8-STRING ; characters '"', '\' and
                                     ; ']' MUST be escaped.
      SD-NAME         = 1*32PRINTUSASCII
                        ; except '=', SP, ']', %d34 (")

      MSG             = MSG-ANY / MSG-UTF8
      MSG-ANY         = *OCTET ; not starting with BOM
      MSG-UTF8        = BOM UTF-8-STRING
      BOM             = %xEF.BB.BF

中文翻译

SP表示空格（space）,字段为空均用 - 进行填充。

# 一条信息的构成
SYSLOG-MSG = HEADER SP STRUCTURED-DATA [SP MSG]  # 最后的MSG是可省略的
# HEADER = 优先级 版本 空格 时间戳 空格 主机名 空格 应用名 空格 进程id 空格 信息id
HEADER = PRI VERSION SP TIMESTAMP SP HOSTNAME
SP APP-NAME SP PROCID SP MSGID
# PRI优先级
PRI = "<" PRIVAL ">" # 优先级 <0>
# PRI优先级的值
PRIVAL = 1*3DIGIT ; range 0 .. 191 # 3位数字, 0到191
# syslog版本号
VERSION = NONZERO-DIGIT 0*2DIGIT # 默认为 RFC5424默认为1
# 主机名
HOSTNAME = NILVALUE / 1*255PRINTUSASCII # - 或 255位可打印ASCII值
# 应用名
APP-NAME = NILVALUE / 1*48PRINTUSASCII # - 或 48位可打印ASCII值
# 进程ID
PROCID = NILVALUE / 1*128PRINTUSASCII # - 或 128位可打印ASCII值
# 信息ID
MSGID = NILVALUE / 1*32PRINTUSASCII # - 或 32位可打印ASCII值
# 时间戳
TIMESTAMP = NILVALUE / FULL-DATE "T" FULL-TIME # - 或 "0000-00-00"
# 完整日期格式
FULL-DATE = DATE-FULLYEAR "-" DATE-MONTH "-" DATE-MDAY # "0000-00-00"
# 年
DATE-FULLYEAR = 4DIGIT # 四位数字
# 月
DATE-MONTH = 2DIGIT ; 01-12 # 两位数字
# 日
DATE-MDAY = 2DIGIT ; 01-28, 01-29, 01-30, 01-31 based on month/year
# 完整时间（带时区）
FULL-TIME = PARTIAL-TIME TIME-OFFSET
# 时间（不带时区）
PARTIAL-TIME = TIME-HOUR ":" TIME-MINUTE ":" TIME-SECOND # 23:59:59
[TIME-SECFRAC]
# 小时
TIME-HOUR = 2DIGIT ; 00-23 # 两位数字
# 分
TIME-MINUTE = 2DIGIT ; 00-59 # 两位数字
# 秒
TIME-SECOND = 2DIGIT ; 00-59 # 两位数字
# 时间的小数部分
TIME-SECFRAC = "." 1*6DIGIT # 6位数字
TIME-OFFSET = "Z" / TIME-NUMOFFSET # 相对于标准时区的偏移， "Z" 或 +/- 23:59
# 相对于便准时区的偏移
TIME-NUMOFFSET = ("+" / "-") TIME-HOUR ":" TIME-MINUTE # +/- 23:59
# 结构化数据
STRUCTURED-DATA = NILVALUE / 1*SD-ELEMENT # - 或 SD-ELEMENT
SD-ELEMENT = "[" SD-ID *(SP SD-PARAM) "]" # [SD-ID*( PARAM-NAME="PARAM-VALUE")]
SD-PARAM = PARAM-NAME "=" %d34 PARAM-VALUE %d34 # PARAM-NAME="PARAM-VALUE"
SD-ID = SD-NAME # SD-ID
PARAM-NAME = SD-NAME # 参数名
PARAM-VALUE = UTF-8-STRING # utf-8字符， '"', '\' 和 ']'必须被转义
SD-NAME = 1*32PRINTUSASCII # 1到32位可打印ascii值，除了'=',空格, ']', 双引号(")
MSG = MSG-ANY / MSG-UTF8 # 信息
MSG-ANY = *OCTET ; not starting with BOM # 八进制字符串 不以BOM开头
MSG-UTF8 = BOM UTF-8-STRING # utf-8格式字符串
BOM = %xEF.BB.BF # 表明编码方式，以 EF BB BF开头表明utf-8编码
UTF-8-STRING = *OCTET # RFC 3629规定的字符
OCTET = %d00-255 # ascii
SP = %d32 # 空格
PRINTUSASCII = %d33-126 # ascii值的33-126，即数字、大小写字母、标点符号
NONZERO-DIGIT = %d49-57 # ascii的49-57
DIGIT = %d48 / NONZERO-DIGIT # ascii的48-57
NILVALUE = "-" # 无对应值

名称解释

PRI(优先级)

优先级使用"<“和”>"括起来，中间是1到3位数字，优先PRIVAL是具体的数值，由设备编号和日志等级两部份通过计算获得，计算公式为：
PRIVAL = Facility * 8 + severity
例如"local use 4"信息(Facility=20) 的日志级别是Notice (Severity=5)，那么优先级是20 * 8 + 5 = 165。

# 设备编号
      Numerical             Facility
         Code

          0             kernel messages
          1             user-level messages
          2             mail system
          3             system daemons
          4             security/authorization messages
          5             messages generated internally by syslogd
          6             line printer subsystem
          7             network news subsystem
          8             UUCP subsystem
          9             clock daemon
         10             security/authorization messages
         11             FTP daemon
         12             NTP subsystem
         13             log audit
         14             log alert
         15             clock daemon (note 2)
         16             local use 0  (local0)
         17             local use 1  (local1)
         18             local use 2  (local2)
         19             local use 3  (local3)
         20             local use 4  (local4)
         21             local use 5  (local5)
         22             local use 6  (local6)
         23             local use 7  (local7)
# 日志等级
       Numerical         Severity
         Code

          0       Emergency: system is unusable
          1       Alert: action must be taken immediately
          2       Critical: critical conditions
          3       Error: error conditions
          4       Warning: warning conditions
          5       Notice: normal but significant condition
          6       Informational: informational messages
          7       Debug: debug-level messages

VERSION(版本号)

VERSION指的是Syslog协议的版本，RFC5424用的是版本号是"1"。

TIMESTAMP(时间戳)

“T”、"Z"字母必须大写
"T"是必需的
不能使用闰秒
如果无法找到时间戳，要使用"-"代替

# 例1
1985-04-12T23:20:50.52Z
# 例2
1985-04-12T19:20:50.52-04:00
# 例3
2003-10-11T22:14:15.003Z
# 例4
2003-08-24T05:14:15.000003-07:00
# 无效的时间戳，小数点后只能保留6位
2003-08-24T05:14:15.000000003-07:00

HOSTNAME(主机名)

主机名的写法应当优先选用下面的写法：

FQDN 完全合格域名/全称域名
Static IP address 静态IP
hostname 主机名
Dynamic IP address 动态ip
the NILVALUE “-”

APP-NAME(应用名)

APP-NAME用于识别产生信息的设备或应用，如果无法得知生成设备或应用，则使用"-"代替。

PROID(进程ID)

PROID的值一般为进程名称或进程ID，如果无法得知，则使用"-"代替。PROID常用于分析尽日志生成进程的连续性，但并不是十分可靠，因为重启了进程之后可能还会分配到与原来相同的ID。

MSGID(消息ID)

MSGID用于识别信息的类型，例如"TCPIN"和"TCPOUT"分别代表TCP数据的流入和流出。如果无法得知类型则使用"-"代替。

STRUCTURED-DATA(结构化数据)

STRUCTURED-DATA提供了一种记录被良好定义易于被解析的数据的数据格式。例如它可以用于记录系统的元信息或应用相关的信息。
STRUCTURED-DATA可以包含零到多条结构化数据，每条结构化数据也被称作"SD-ELEMENT",如果包含0条信息，则必须使用"-"作为占位符。

SD-ELEMENT由名字和键值对参数组成，名字被称作"SD-ID"，键值对被称作"SD-PARAM"。
SD-ID在一条信息中必须唯一，用于识别SD-ELEMENT的类型和目的
SD-PARAM由PARAM-NAME和PARAM-VALUE组成，IANA定义了所有可用的SD-ID和PARAM

# 有效例子1
[exampleSDID@32473 iut="3" eventSource="Application" eventID="1011"]
# 有效例子2：两个SD-ELEMENT
[exampleSDID@32473 iut="3" eventSource="Application" eventID="1011"]    [examplePriority@32473 class="high"]
# 无效例子：两个SD-ELEMENT之间不能用空格
[exampleSDID@32473 iut="3" eventSource="Application" eventID="1011"][examplePriority@32473 class="high"]
# 无效例子：左括号之后不能有空格
[ exampleSDID@32473 iut="3" eventSource="Application" eventID="1011"][examplePriority@32473 class="high"]
# 有效例子
[sigSig ver="1" rsID="1234" ... signature="..."]

MSG(消息)

MSG没有固定的格式，应当使用unicode字符集，utf-8的编码方式。

实例

"""
Example1:
<34>1 2019-07-11T22:14:15.003Z aliyun.example.com ali - ID47 - BOM'su root' failed for lonvick on /dev/pts/8
"""
PRI -- 34
VERSION -- 1
TIMESTAMP -- 2019-07-11T22:14:15.003Z
HOSTNAME -- aliyun.example.com
APP-NAME -- ali
PROCID -- 无
MSGID -- ID47
MESSAGE -- 'su root' failed for lonvick on /dev/pts/8
"""
Example2:
<165>1 2019-07-11T22:14:15.000003-07:00 192.0.2.1 myproc 8710 - - %% It's time to make the do-nuts.
"""
PRI -- 165
VERSION -- 1
TIMESTAMP -- 2019-07-11T05:14:15.000003-07:00
HOSTNAME -- 192.0.2.1
APP-NAME -- myproc
PROCID -- 8710
STRUCTURED-DATA -- “-”
MSGID -- “-”
MESSAGE -- "%% It's time to make the do-nuts."
"""
Example3: - with STRUCTURED-DATA
<165>1 2019-07-11T22:14:15.003Z aliyun.example.com
           evntslog - ID47 [exampleSDID@32473 iut="3" eventSource=
           "Application" eventID="1011"] BOMAn application
           event log entry...
"""
PRI -- 165
VERSION -- 1
TIMESTAMP -- 2019-07-11T22:14:15.003Z
HOSTNAME -- aliyun.example.com
APP-NAME -- evntslog
PROCID -- "-"
MSGID -- ID47
STRUCTURED-DATA -- [exampleSDID@32473 iut="3" eventSource="Application" eventID="1011"]
MESSAGE -- An application event log entry...

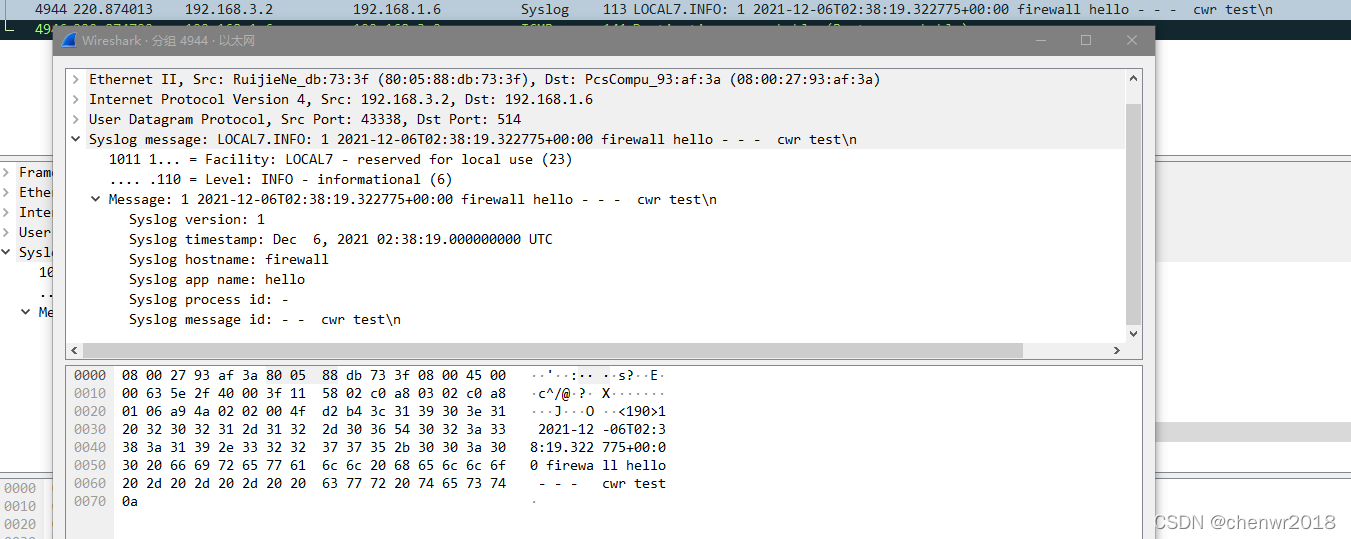

报文分析

测试命令

logger -t hello -p "local7.info" "cwr test"

参数说明：
-t TAG  Log using the specified tag (defaults to user name)
-p PRIO Priority (numeric or facility.level pair)

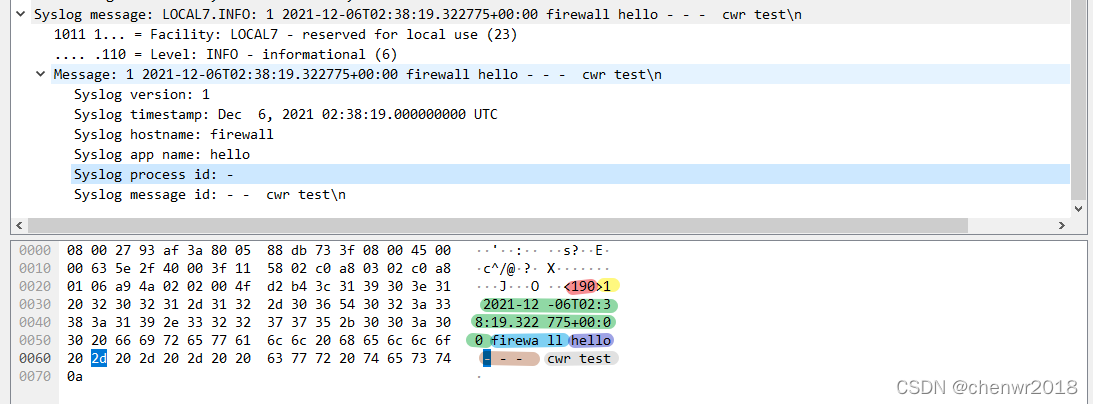

在这里插入图片描述

红色 PRI

黄色版本号

绿色时间戳（注意必须是rfc3339时间标准，rsyslog可以使用%TIMESTAMP:::date-rfc3339%）

蓝色主机名

紫色应用名（简单通过logger来模拟一个应用名进行测试）

棕色进程ID，消息ID和结构化数据（没有在实际进程中调用syslog接口发送，因此进程号字段缺省为空，用-填充，其他几个字段也一样。logger默认调用syslog接口发送，因为syslog使用的是旧的协议3164，因此只填充MSG字段。）

灰色 MSG
