水库信息化监测系统有哪些?水库信息化监测解决方案

一、背景分析

全国现有水库9.8万余座,小型水库占95.3%。小型水库数量最多,

主要分布山东、安徽、江西、广东、湖南、湖北、四川和云南,每个省小型水库数量超过5000座

全国中小型水库9万余座,其中4万余座存在病险,1954年至今,约有3500余座发生溃坝事故,小型水库占90%以上。

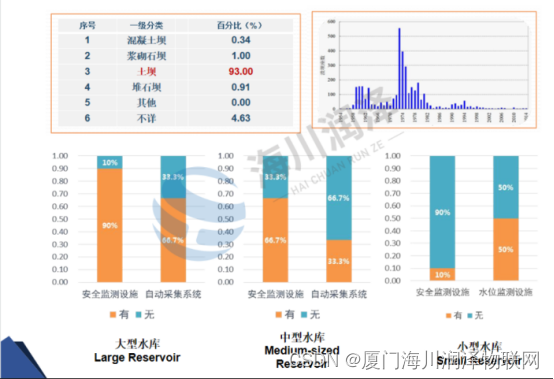

目前小型水库大坝安全监测水平薄弱。全国水库大坝安全监测调研结果显示:小型水库90%以上无安全监测。
在这里插入图片描述
二、解决方案

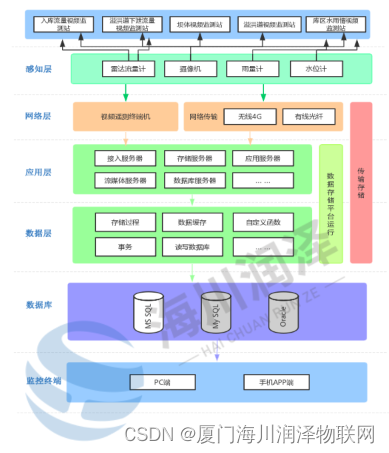

系统架构

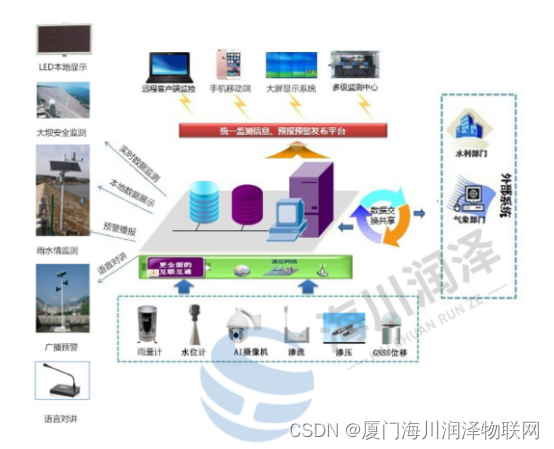

水库信息化系统可分为:雨水情监测系统、大坝安全监测系统、广播预警系统、语音对讲系统和LED本地显示系统等,通过4G/北斗/调频/光纤等无线+有线的方式,实现对水库智能化遥感、遥知和遥控。
在这里插入图片描述
1、雨水情监测系统

雨水情监测主要实现库区水雨情视频监测、入库流量视频监测溢洪道下泄流量视频监测和坝体视频监控等。针对水情、雨情全过程的远程自动采集、视频监视,实时记录水库雨量、水位、流量的动态变化过程。通过对监测的水情、雨情数据进行分析,为水库管理部门提供评估辅助决策依据,实现科学调度配置。
在这里插入图片描述

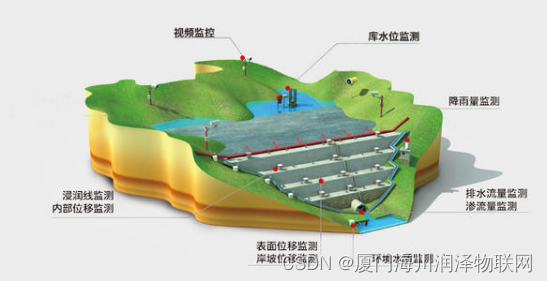

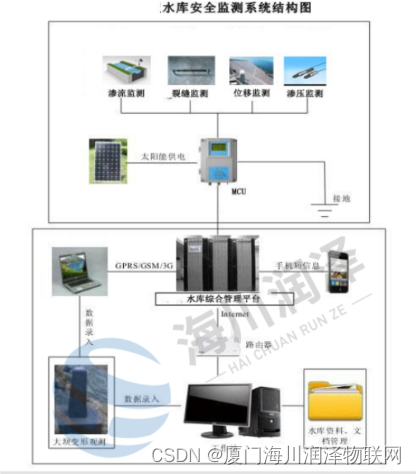

2、大坝安全监测系统

水库大坝在运行过程中,受降雨、水压力和温度等变化的影响,包括水库大坝本身存 在老化和损坏等,均可能产生安全问题,存在安全隐患。为了验证设计和施工质量,保证 大坝运行的安全,及时发现问题,需要对大坝进行全面的安全监测。主要实现对坝体渗流、渗压、表面位移和大坝裂缝在线实时监测,及时发现隐患。
在这里插入图片描述
水库监测系统几大问题:

a、系统无计算分析,数据无法本地展示

b、现场分散式采集、存储、传输,信息孤立

c、无法联动告警,无法远程对讲喊话

d、现场传输方式单一

e、系统只有图片抓拍,缺乏实景监控

f、视频无法本地存储,无数据视频叠加功能

在这里插入图片描述
3、一库一脑

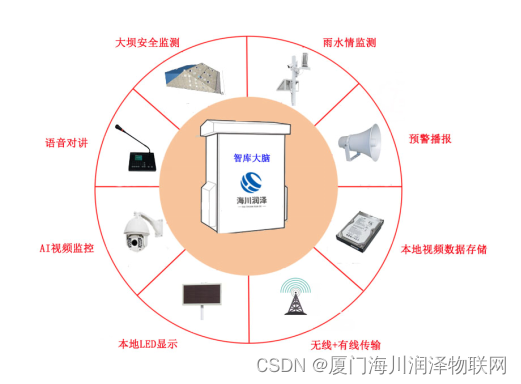

支持传感器通过LORA到智库大脑实现无线数据互换,解决布线困难的问题。

支持雨量,水位等数据的实时采集,远程配置,数据异常处理,传感异常分析。

支持8路网络摄像机对接,视频实时监控,2T本地存储,远程实时调看视频,解决视频无线传输流量大的问题。

支持AI视频识别,可对入侵人员自动报警(可录制报警内容)

支持语音对讲,解决库区紧急情况对讲处理。

支持本地LED对雨量,水位和库容的实时展示,直观了解当前水库状况

支持4G/光纤传输,支持北斗卫星对接传输,多种通讯方式

支持数据视频叠加功能
在这里插入图片描述
4、一库一站

高度集成—一个站点,覆盖多种智能化功能,统一管理,避免专业分散、协调性差等问题;

功能强大—大坝安监、雨水情监测、联动告警、本地LED展示、语音对讲等;

多种通讯方式—支持无线+有线方式传输,可外接北斗/LORA/网桥等通讯方式;

本地大容量存储—最大可实现4T本地存储,视频3个月可查,数据本地可存储10年.

在这里插入图片描述
5、一库一云

视频数据叠加展示,多要素融合,实时更新

在这里插入图片描述

三、软件系统

水库综合管理平台

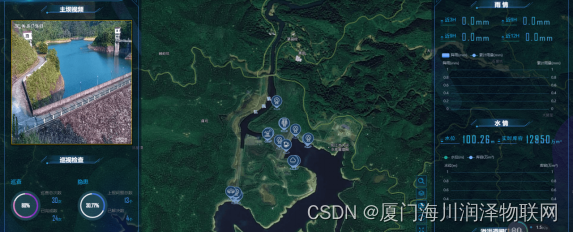

水库信息管理系统将基于GIS形象直观地分析评价大坝的安全性态,实时采集、传输、接收各测点的监测监控信息。该系统实现水库公共数据的全面整合与共享,建立集水库一张图、实时水情、实时雨情、实时流量、实时水质、视频监控、大坝安监、闸门控制集成、工程巡查、应急管理、办公管理、统计信息、预警发布以及系统管理等功能于一体的工程管理 Web 系统和移动客户端系统,建立水库大坝安全预警体系,实时评估水库大坝安全状态,并根据数据绘制过程线图、断面浸润线图、数据年报表、月报表以满足工程管理的需要。

在这里插入图片描述

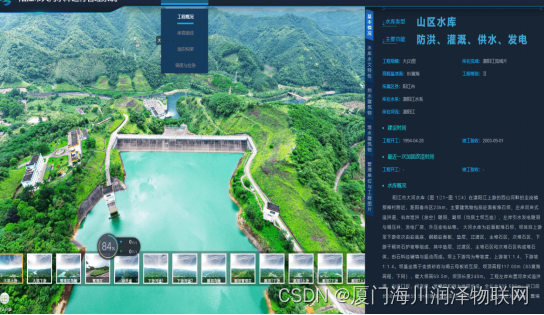

水库基础信息

水库基本信息包括水库的VR/三维的展示,以及水库的基本情况、水库水文特性、挡水建筑物、泄水建筑物、其他建筑物、运行管理、监测余安全、管理单位与图、注册登记等内容。

综合监测

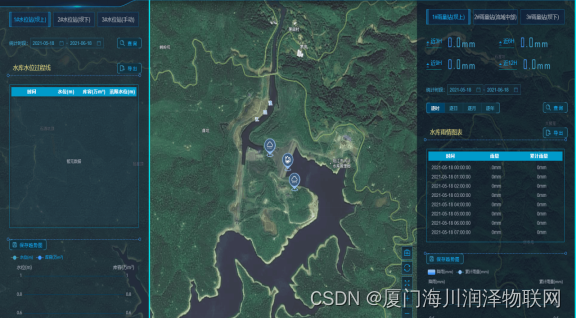

对水库雨水情、水质、流量等要素数据实时监测采集,统计分析形成数据报表,提供决策依据

在这里插入图片描述
在这里插入图片描述

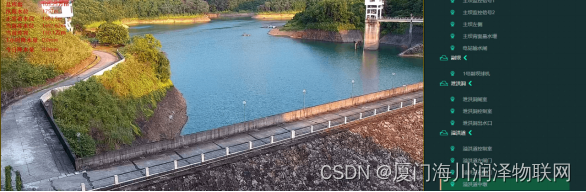

视频监控

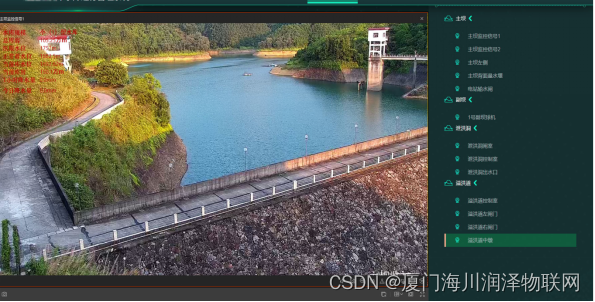

实时视频监控,并实现数据叠加,可支持多种视频排列展示形式和单个视频展示。

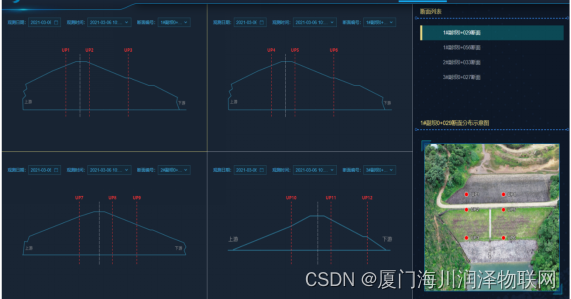

大坝安全监测

实时监测大坝渗流、渗压、表面位移和大坝裂缝。建立水库大坝安全预警体系,实时评估水库大坝安全状态,并根据数据绘制过程线图、断面浸润线图、数据年报表、月报表以满足工程管理的需要。
在这里插入图片描述
在这里插入图片描述

水库预警

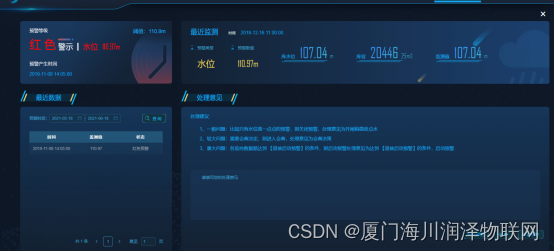

基于一张图以数据列表、图标闪烁以及统计图等形式突出显示水位、雨量、水质、流量等实时预警信息。用户点击预警点位可获取预警具体信息,包括预警水库、类型、时间、预警内容等。
在这里插入图片描述
在这里插入图片描述
巡检运维

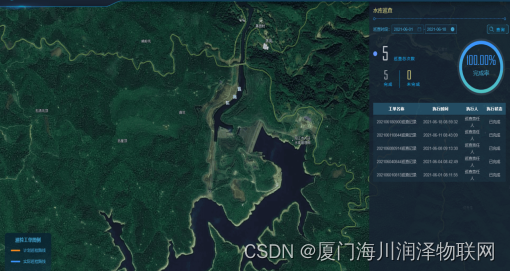

水库巡检是水库巡检人员现场巡检问题、巡检记录管理,为“三个责任人”提供详细水库巡查所需数据,及时掌握水库安全运行存在的问题。
在这里插入图片描述
四、产品介绍

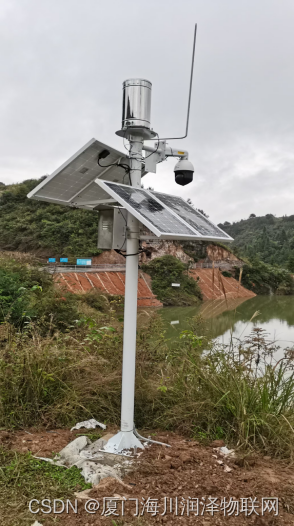

雨水情监测站

雨水情监测预警站,主要对监测库区水位、雨量、视频等监测并实现视频人员识别侦察,实现自动预警。一体化雨水情监测预警站,具有雨量、水位、视频数据智能采集,长期固态存储和远距离传输功能。监测数据可通过4G/光纤等通信方式传输到监测预警平台。
在这里插入图片描述
GNSS位移监测站

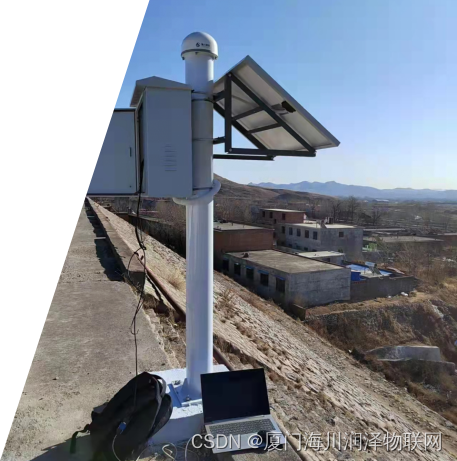

针对大坝进行坝体位移监测(GNSS),主要监测坝体的位移情况,评价坝体的稳定性。

工作原理:由数据采集主机接收信号,通过北斗卫星等将其传输到监控中心的数据服务器,从而实时记录地监测点定位信息,通过监测软件来实现对地表位移的监测。

在这里插入图片描述
渗压监测站

渗压监测站通过渗压计测量渗流水压,换算成水柱高度,再根据安装深度计算浸润线高度,监测数据可通过GPRS、CDMA、4G或北斗卫星短信等通信方式传输到监测预警平台。

渗压计主要用于长期测量测压管、钻孔、堤坝、管道和压力容器里的液体及孔隙水压力。仪器中有一个灵敏的不锈钢膜片,在它上面连接振弦,使用时,膜片上压力的变化引起它移动,这个微小位移量可用振弦元件的张力和振动频率来测量,振动频率的平方正比于膜片上的压力
在这里插入图片描述

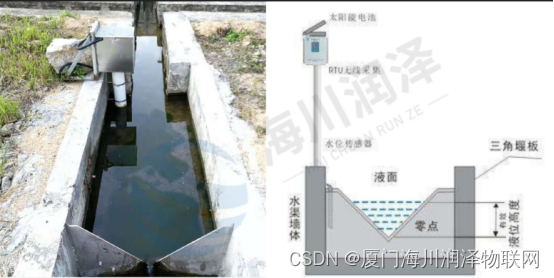

渗流监测站

渗流监测系统主要由现场检测设备、远程监测设备等部分组成。

现场检测设备:量水堰计、三角堰等组成,负责计量水库渗流量数据,对水库现场进行流量监测。

远程监测设备:即水库监测终端(太阳能供电型),负责采集现场检测设备检测到的数据信息,并通过4G网络将现场信息传送给监测中心。
在这里插入图片描述
