斩波电路

目录

1.BUCK降压斩波电路
2.BOOST升压斩波电路

BUCK降压斩波电路（开环）

写在前面的话：

下面所有仿真均不是实际情况的，仅作参考
1）采用的电路仿真软件为： TINA-TI ，使用教程及下载方式如下http://training.eeworld.com.cn/TI/video/18813
2）肖基特二极管是快速恢复二极管，适合用在高频夏
3）电路开关频率一般在100kHz左右，那么为什么要用这么高的开关频率，而不采用工频呢？原因如下：高频下器件（电感、变压器）的体积可以做小，工频下电感的体积比高频下电感的体积要大几千倍；这种电路要用于功率因数校正的，采样点数肯定要足够多才行，工频下的反应太慢了，频率高足够高才行；但频率越高电路损耗会增加
4）本例分别采用了压控开关和NMOS来简单展示，但在实际中压控开关和NMOS的驱动电源是需要接地；实际电路时双环反馈、电压电流反馈、电压外环电流内环、伯德图、相位裕度、传递函数、电感电流的CCM、DCM模式、滞环电流控制、峰值电流控制、平均电流控制等等，实际的Buck、Boost这些电路在实际中必然涉及到，这里只了解其基本原理。

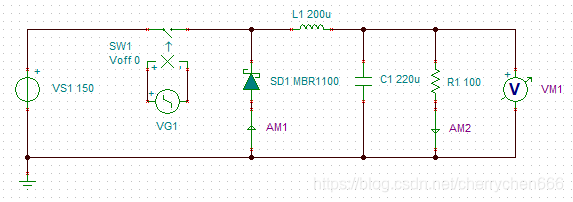

1.开关元件用压控开关
