斩波电路及斩波运放--降低失调及低频噪声

1、斩波电路，抑制失调与噪声

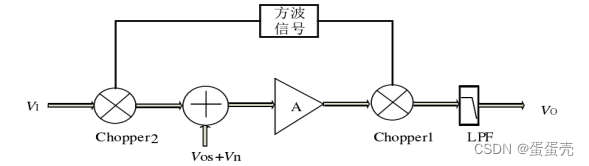

从图中看出，在运放A 的前后插入了两个斩波器，即Chopper1和Chopper2，Chopper2会调制I输入信号到斩波频率处，即时钟信号的频率。放大器A会放大失调电压，噪声以及被调制的输入信号，在输出端的斩波器Chopperl会将被A放大的调制输入信号解调回来,而失调电压Vs却会被调制到斩波频率，再被滤掉。

1.1斩波电路：

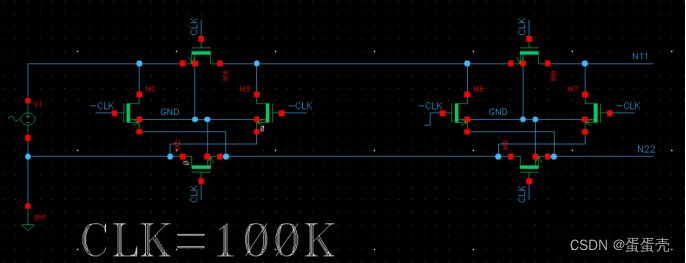

斩波电路仿真：时钟信号为100K，输入信号为1K的正弦波。仿真结果如下：

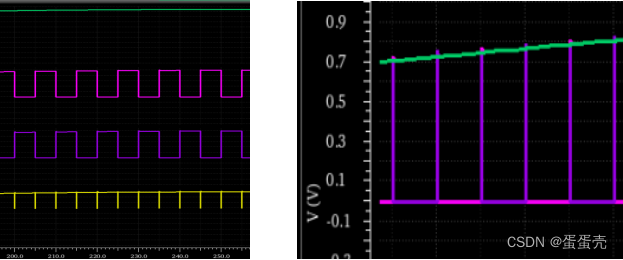

绿色为频率1K的sin输入信号，粉红色和紫色为经过一次调制后的信号，信号已经被推至高频，黄色为二次斩波解调后的信号，信号被还原至原有频率，但有较多毛刺，为斩波开关切换导致。

将经过一次斩波后的信号叠加，信号恢复至原有信号。

2、斩波电路在运放中的应用

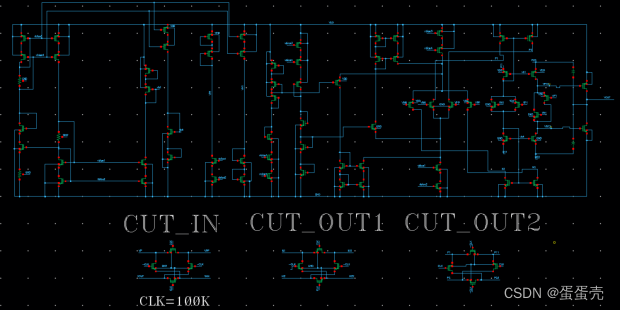

在输入端加入第一级斩波器，用于将输入信号调制，而不调制失调及噪声，在共源共栅的电流源之后加入第二级斩波器，用于解调输入信号，调制输入失调，输入对管及尾电流源的低频1/f噪声。
这样输入信号经两次斩波，恢复至原来的信号，而失调及低频噪声被推至高频，经输出级的低通滤波器滤除。

2.1斩波前后噪声仿真对比：

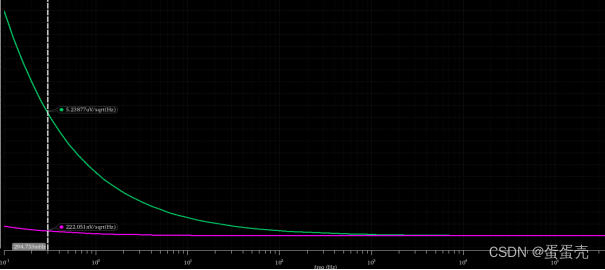

绿色为未加斩波噪声功率谱，粉红色为加了斩波后的；

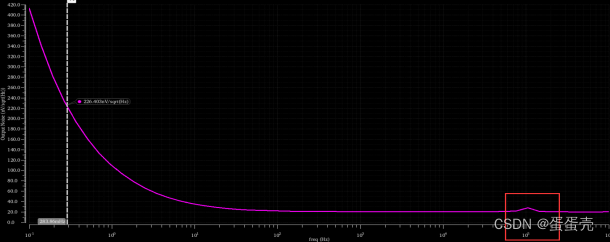

可以看到噪声在高频后有一个尖峰，是由低频噪声推至高频导致

2.2 斩波前后失调仿真对比：

未加入斩波：100次MC测试：失调在2mV左右：

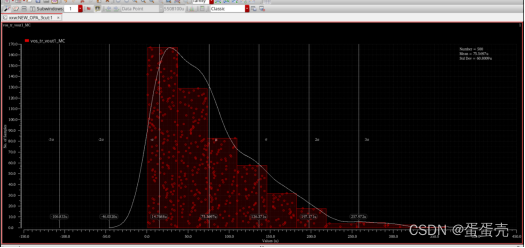

加入斩波：500次MC测试：失调在257uV左右：

注：

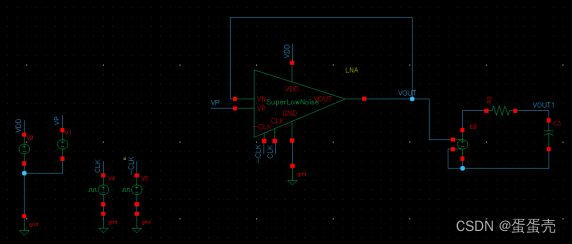

关于斩波运放仿真，博主会在空时更新（现已更新），需用到PSS+PAC，PSS+Pnoise等方法。由于涉及到斩波时钟信号，故失调需是在trans仿真中测得。
2022-11-8
