ESPHome实现松下LED灯遥控

松下(Panasonic)的LED灯,遥控器型号HK9811,使用ESP32-S3接入HomeAssistant实现总控。

一般红外遥控协议使用NEC协议的比较多,松下的资料比较少。踩了不少坑记录一下。

关于Panasonic协议,似乎是一种AEHA协议的实现,两者的时序非常相似

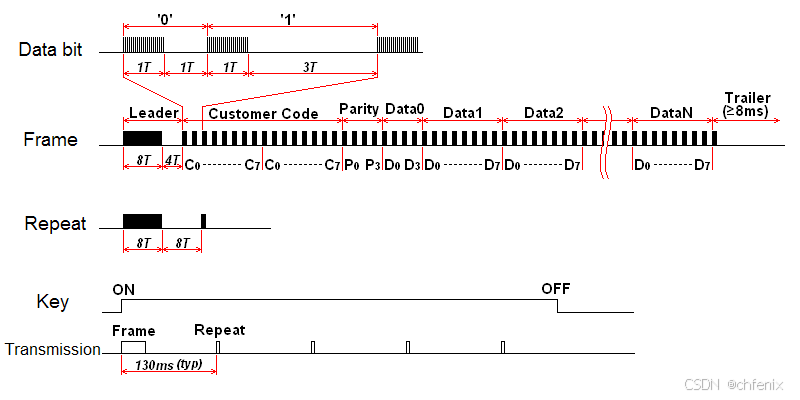

AEHA协议时序如下

  • T = 350~500μs (425μs typ.)

引用:http://elm-chan.org/docs/ir_format.html

通过使用红外接收器分析遥控器信号,以及网上查找的资料,确定遥控器编码如下,这款遥控器采用的不是Panasonic标准的48位编码,而是40位编码

CommandChannel 1Channel 2Channel 3
on0x344A90B4240x344A90AC3C0x344A90BC2C
full0x344A9034A40x344A902CBC0x344A903CAC
night0x344A9074E40x344A906CFC0x344A907CEC
high0x344A9054C40x344A904CDC0x344A905CCC
low0x344A90D4440x344A90CC5C0x344A90DC4C
off0x344A90F4640x344A90EC7C0x344A90FC6C

引用:https://github.com/crankyoldgit/IRremoteESP8266/issues/1976#issuecomment-1531687356

之后是编辑EPSHome的yaml文件(硬件采用ESP32-S3开发板,以Channel2的on为例)

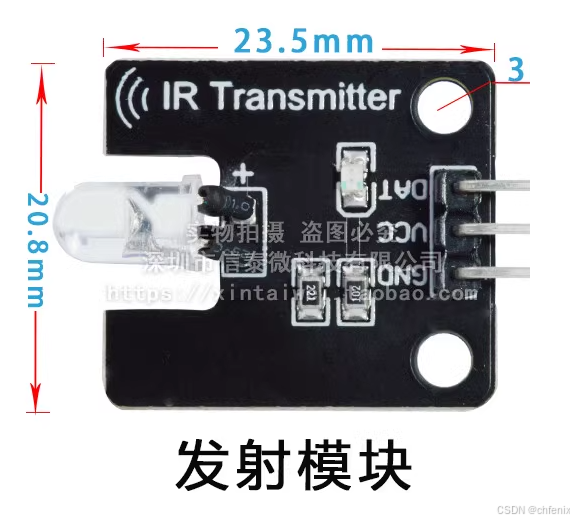

红外发送器引脚

红外发送器ESP32S3
VCC5V
GNDGND
DAT

GPIO10

由于ESPHome提供的Panasonic信号为48位的,所以不能使用自带的transmit_panasonic发送,而是通过raw进行发送

esphome.yaml

esphome:
  name: esp32s3-dev-1
  friendly_name: ESP32S3-Dev-1

esp32:
  board: esp32-s3-devkitc-1
  framework:
    type: arduino

# Enable Home Assistant API
api:
  encryption:
    key: "xxxxxxxxxxxxxxxxxxxxxx"

ota:
  - platform: esphome
    password: "xxxxxxxxxxxxxxxxxxxx"

wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password
  fast_connect: true

  # Enable fallback hotspot (captive portal) in case wifi connection fails
  ap:
    ssid: "Esp32S3-Dev-1 Fallback Hotspot"
    password: "xxxxxxxxxx"

captive_portal:

# 发送器配置
remote_transmitter:
  pin: GPIO10
  carrier_duty_percent: 33%

button:
  - platform: template
    name: "IR Send Test"
    on_press:
      - remote_transmitter.transmit_raw:
          carrier_frequency: 38kHz
          code: [
            3480, -1740,  # Leader (8T, 4T)
            # 地址码 0x344A = 0011 0100 0100 1010 (16位)
            435, -435,    # 0
            435, -435,    # 0
            435, -1305,   # 1
            435, -1305,   # 0

            435, -435,    # 0
            435, -1305,   # 1
            435, -435,    # 0
            435, -435,    # 0

            435, -435,    # 0
            435, -1305,   # 1
            435, -435,    # 0
            435, -435,    # 0

            435, -1305,   # 1
            435, -435,    # 0
            435, -1305,   # 1
            435, -435,    # 0

            # 命令码 0x90AC3C = 1001 0000 1010 1100 0011 1100 (24位)
            435, -1305,   # 1
            435, -435,    # 0
            435, -435,    # 0
            435, -1305,   # 1

            435, -435,    # 0
            435, -435,    # 0
            435, -435,    # 0
            435, -435,    # 0

            435, -1305,   # 1
            435, -435,    # 0
            435, -1305,   # 1
            435, -435,    # 0

            435, -1305,   # 1
            435, -1305,   # 1
            435, -435,    # 0
            435, -435,    # 0

            435, -435,    # 0
            435, -435,    # 0
            435, -1305,   # 1
            435, -1305,   # 1

            435, -1305,   # 1
            435, -1305,   # 1
            435, -435,    # 0
            435, -435,    # 0

            435          # 结束位 (1T高电平)
          ]
          repeat:
            times: 2
            wait_time: 15ms

最后踩的一个坑就是买的这个红外发送模块的功率实在太小,标称距离1.3米左右,实测也就半米左右才能有效,而且似乎板子上VCC引脚是空的,接不接5V供电效果都是一样的,应该是使用ESP32提供的电流进行工作的
